Máquina de soldadura da placa de polo do talão de Polo da bateria de íon de lítio garantia de 1 ano

Máquina de soldadura da placa de polo do talão de Polo da bateria de íon de lítio garantia de 1 ano

1 descrição da máquina de soldadura da folha do polo

Este equipamento é usado principalmente para a soldadura automática da parte de polo e do talão do polo, e é processado pelo ligamento do processo. O uso do laser de vibração de cristal principal pode eficazmente melhorar a eficiência de funcionamento. A placa de polo automática, talão automático do polo, posicionamento automático, soldadura de laser automática, reduz a intensidade manual do trabalho, melhora a eficiência do trabalho.

2. Exigências de projeto

2.1. Eficiência: 6PM (tempo de reabastecimento manual não incluído). Máquina batida aproximadamente 100 pontos, do laser da cabeça do oscilador de cristal toma aproximadamente 8 segundos.

2.2. Equipamento seguro, baixa taxa da manutenção, manutenção conveniente e bens;

2.3. O talão automático do polo, a placa de polo automática e o polo da soldadura automática do laser arrastam, eficiência elevada;

2.4. Posicionamento exato, qualidade estável da soldadura, e posição de soldadura ajustável;

2.5. Precisão da fabricação da folha do polo (precisão da posição de soldadura): longitudinal: ±0.25mm; Transversal: ±0.50mm;

2.6. O equipamento terá as seguintes funções: aplainar, soldadura de ponto e gravação automática;

2.7. As orelhas soldadas do polo são alimentadas automaticamente na caixa padrão;

2.8. A soldadura será a empresa, não-esparadrapo, na posição direita e com eficiência elevada;

2.9. O máximo do back-end da fita adesiva não excederá 0.4mm;

3. Componentes principais do equipamento

4. 设备技术参数

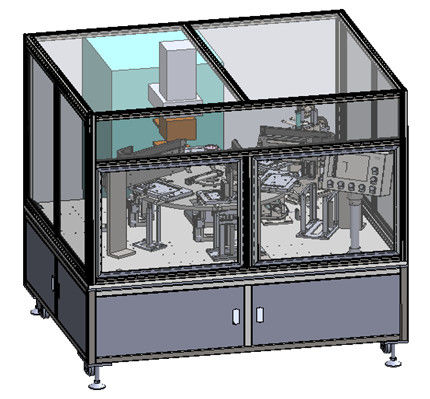

5. Opinião do perfil do dispositivo

6. Componentes principais do equipamento

O equipamento consiste no sistema da cremalheira, sistema da tabela giratória, caixa de alimentação da placa de polo, caixa de alimentação da orelha do polo, alimentando levantando o sistema, sistema de manipulador, posicionando o dispositivo bonde, a máquina do laser, o sistema de revestimento, a caixa de alimentação e o sistema de controlo bonde. Cinza morno 1C da cor da pintura do cozimento da cremalheira.

6.1. Sistema do quadro: feito pela soldadura do quadrado 40x40x3, a carcaça usando A3, fosfatando o tratamento preto.

6.2. Sistema de gerencio da tabela: o motor deslizante é usado para conduzir o divisor do CAM ao controle, para assegurar a precisão da posição de cada estação após a rotação.

caixa de alimentação de 6,3 polos: usado para o polo que alimenta, a escala da caixa de alimentação do polo pode ser ajustada para encontrar as especificações de processo do produto.

caixa de alimentação do talão de 6,4 polos: usado para o talão do polo que alimenta, a escala da caixa material pode ser ajustada para encontrar as especificações de processo do produto. Adicione a estrutura do maçarico, ar do sopro ao alimentar, remova a poeira no polo.

sistema 6,5 de levantamento com macaco de alimentação: usado para alimentar de partes de polo, de talões do polo e de produto acabados de solda. Conduzido no motor linear, o material tal como a parte de polo, a elevação da orelha do polo peça por peça ou a queda.

sistema de 6,6 manipuladores: conduzido pelo servo motor, parafuso movimentador, trilho de guia linear para assegurar o posicionamento da precisão. O método de alimentação adota o otário do vácuo.

6.7. Posicionando o dispositivo bonde: dispositivo bonde de posicionamento ajustável para encontrar as especificações de processo do produto.

6.8. Sistema da compressão: comprima a espuma do níquel antes da soldadura de laser com o cilindro do impulsionador do gás-líquido, que é conducente à soldadura de laser e tem uma força pequena do impacto. Está usado para o tratamento da compressão antes que soldando na conexão da placa de polo e do talão do polo.

6.9. Máquina do laser: o uso da cabeça de cristal do laser da vibração, luz exata, concentração da energia, eficiência elevada.

Sistema da ligação: de acordo com as exigências do processo

6.11. Recebendo a caixa: é usada para o descarregamento material. A escala da caixa pode ser ajustada para encontrar as especificações de processo do produto.

6.12. Sistema de controlo: a máquina é equipada com a placa elétrica independente, o interruptor do escapamento, a fonte de alimentação da estabilidade da C.C. e os outros componentes de circuito do poder, PLC do controle, relé, dispositivo de controlo do motor, etc. E conexão externo, usando conectores e a tabela terminal. O PLC USA OMRON. O teto do cabo distribuidor de corrente é parcialmente perfurado. Os cabos e os canais de ar entre o outro equipamento são prendidos e conduzidos abaixo.

Compromisso da cooperação

1. Promessa nova do equipamento

Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.

2. Compromisso da confidencialidade

Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.

3. Compromisso do serviço pós-venda

(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;

(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh

(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
