1. Breve descrição da máquina da detecção de escape
A máquina é apropriada para a detecção de escape de bateria quadrada do revestimento de aço carregada com o gás da pressão 0.1mpa positiva.
2. As exigências de projeto
2,1. Este equipamento está no ar (nitrogênio) a testar para o meio, o alojamento de selo da injeção do ar (nitrogênio) (tal como o alumínio, a soldadura de aço do escudo da bateria, o escudo plástico da bateria da modelação por injeção) e cavidade padrão, para alcançar a pressão do grupo, para manter alguma estadia, o equilíbrio da pressão, sensores da pressão diferencial da precisão, o teste do tempo, os sensores da pressão diferencial mede o padrão da embarcação e verificou a diferença da pressão do produto no sistema hermético, com base em julgar o escudo quela-como a qualidade de selagem do dispositivo.

2,2. Trabalhos: preparação -- pressão -- equilíbrio -- teste -- exaustão -- determinação.

2,3. Introduza manualmente a bateria quente-derretida na posição de posicionamento, obstrua o cilindro e obstrua a bateria, e o sensor detecta a eletricidade

Após a associação, aperte a bateria; Comprima a boca da selagem, sele a bateria, e comece a detecção da inflação.

2,4. Uma bateria é apertada por uma pessoa, e a bateria é testada pelo instrumento dos testes. Após o teste, a bateria é eliminada manualmente.

2,5. Bateria após a solda por fusão quente: comprimento: 240mm, largura: 110mm, espessura: 40mm.

2,6. Componentes principais do equipamento

2.7. Parâmetros técnicos do equipamento

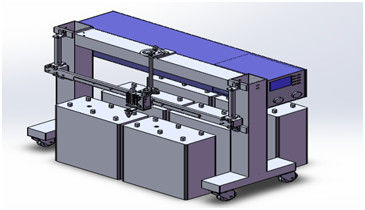

2,8. Opinião do esboço do dispositivo


2,9. Descrição de componentes principais do equipamento

bateria 2.9.1 que posiciona e que aperta o sistema: coloque manualmente a bateria na plataforma de posicionamento móvel, mova o cilindro de posicionamento traseiro para a frente para comprimir a bateria, e ajuste o mecanismo de posicionamento dianteiro de acordo com o tamanho da bateria.

sistema de pressurização do escudo de 2.9.2 baterias: após ter pressionado o interruptor de começo, o mecanismo de posicionamento inflável comprimirá, a cabeça de borracha macia selará automaticamente o furo da bateria, o instrumento dos testes será ligado e inflado, e a pressão será mudada dentro do tempo exigido de acordo com a pressão de ar do grupo. (a hora de carregamento e o tamanho de carregamento podem ser ajustados de acordo com o volume da bateria.) Devido aos modelos diferentes da bateria, as dimensões externos de cada bateria mudarão diferentemente, tão lá são parafusos de ajuste e o t-tipo ajuste no bloco do suporte, pode rapidamente e convenientemente mudar a largura e a altura diferentes, para conseguir tipos diferentes de baterias. O cilindro é comprimido ao furo de ar da bateria, e a bateria é carregada no instrumento dos testes verificar se a bateria esteja escapando o ar. (esta parte do mecanismo pode ser ajustada de acordo com a forma do tamanho da bateria, apropriada para vários tipos de detecção da bateria, o ajuste é conveniente e simples.)

2.9.3. Instrumento do teste: este instrumento do teste é um método do teste que injete o ar de pressão no artigo de teste (workpiece) e em medidas a mudança de sua pressão interna detectar se há um escapamento. O produto do teste é injetado primeiramente com ar pressurizado. O gás é parado então e um sensor sensível (DPS) da pressão diferencial é usado para medir a mudança interna da pressão causada pelo escape, isto é, a pressão diferencial entre o teste e o padrão.

2.9.4. Sistema da cremalheira: a estrutura quadrada da soldadura da passagem 120120, pintura de superfície do cozimento, a cor principal da aparência do equipamento é (ferro) a cor gsb05-1426-2001 8 PB07 azul clara. A placa de base é feita do espelho de aço inoxidável, e outras peças são chapeadas com o aço A3.

2.9.5. Sistema de controlo: a máquina será equipada com uma placa elétrica, o interruptor do escapamento, a fonte de alimentação da estabilidade da C.C. e os outros componentes de circuito do poder, relés de controle, dispositivos de controle da válvula de solenoide e assim por diante. E conexão externo, usando conectores e a tabela terminal. O relé USA o omron. Os cabos e os canais de ar entre o outro equipamento são prendidos e conduzidos abaixo.
