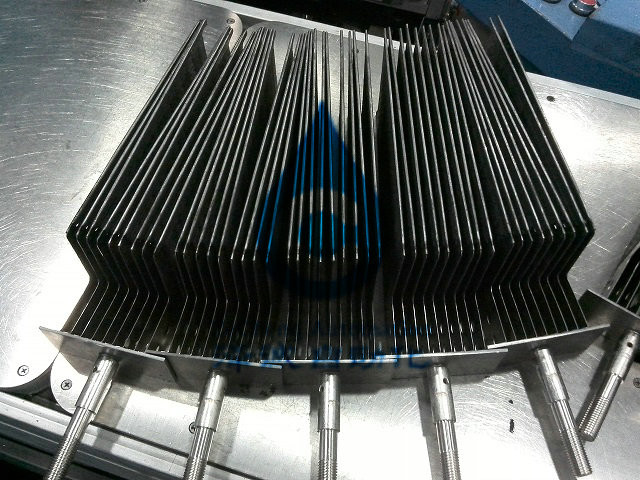

Corte do alimentador da placa do tela táctil e operação automáticos de dobra do estábulo da gravação
1. Exigências de projeto de dobra do alimentador da placa
1.1. O equipamento é conectado ao equipamento de soldadura do grupo do polo do partido a, e seus velocidade da soldadura e controle do equipamento são sincronizados com o equipamento de soldadura do grupo do polo do partido a, para realizar a dobra da barra de conexão da placa antes da soldadura do grupo do polo e enviá-la automaticamente ao lugar da soldadura do equipamento de soldadura. Não danifique os pontos convexos depois que a placa bond é dobrada. O equipamento tem um alto nível da operação da automatização, a estável e a segura, e pode cumprir as exigências do partido a para a produção contínua de 24 horas.
1.2. Eficiência: 12 partes de placa /min, (a velocidade específica combina synchronously com o equipamento de soldadura do grupo do polo do partido a).
1.3. O equipamento pode adaptar-se à produção de uma variedade de especificações dos produtos, em processo da produção de equipamento para substituir o modelo do produto, o tempo exigiu não mais de 15 minutos.
1.4. O método material entrante da placa da placa da bateria é de tipo cassette, um cartucho pode guardar 80-100 partes de elétrodo ao mesmo tempo. (calculado de acordo com a espessura da folha 6.5mm do polo)
1.5. Fluxo de trabalho: alimente a → de gerencio de dobra de alimentação de alimentação do manipulador do → do → do manipulador do → da caixa a alimentação automática ao equipamento de soldadura.
1.6. Características: a operação transportando, conveniente e segura automática da carga e do descarregamento, o automático, reduz a operação manual e a intensidade, o controle e a eficiência do trabalho são sincronizados com o equipamento de soldadura do grupo do polo do partido A.
1.7. Exigências da proteção da poeira:
1.7.1. Todo o equipamento deve ter a função dustproof, e deve haver tanque da coleção do pó sob sobrecarregar.
1.7.2. Todos os dispositivos bondes serão dustproof, interruptor, soquete e a tomada será dustproof.
1.7.3. As ligações do motor devem ter a luva protetora.
1.8. Depois que o projeto é terminado, os desenhos estarão confirmados pelo partido a como um dos anexos a este acordo técnico.
2. Exigências técnicas e parâmetros principais
2.1. Apropriado para dimensões da placa: largura de 60 ~ 171mm; Comprimento: 70 ~ 420mm (incluindo a placa de conexão); Espessura: 1,5 ~ 7mm.
Apropriado para amarrar uma largura da placa de 30 ~ 60mm; Comprimento: 51 ~ 71mm; Espessura: 0,5 ~ 1.2mm.
2.2. Placa que dobra-se alimentando cada 12 partes de /min. Ajuste o número no tela táctil. Quando o valor ajustado é igual ao valor calculado, o alarme da contagem estará dado.
2.3. O grupo automático do polo da sução do manipulador é colocado no molde de posicionamento, e o equipamento automaticamente carregará e descarregará as peças individuais. Depois que a dobra automática é terminada, a alimentação linear moverá automaticamente para a frente uma estação, gerencie o cilindro de 90° para absorver e enviar à máquina de soldadura para soldar. (trabalho neste ciclo)
2.6. Dobrar-se assegura-se de que se dobrar seja vertical e os pontos convexos não sejam danificados.
2.4. Prenda o corpo e o equipamento de apoio, azul da luz do cartão 8PB07 da amostra padrão de cor do filme da pintura da cor gsb05-1426-2001 (ferro).
2.5. O equipamento da fonte de alimentação e o armário de poder gsb05-1426-2001 do sistema de distribuição do poder pintam o cartão 82 Y13 da amostra padrão de cor do filme claro - amarele o cinza. 3. o alimentador de dobra da placa é composto principalmente dos componentes nas peças

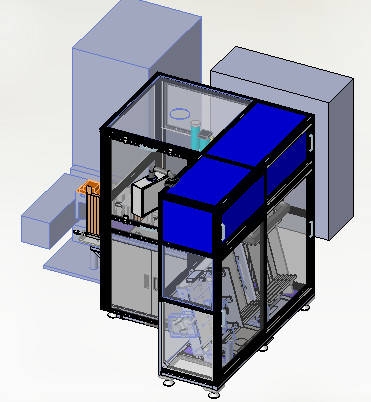

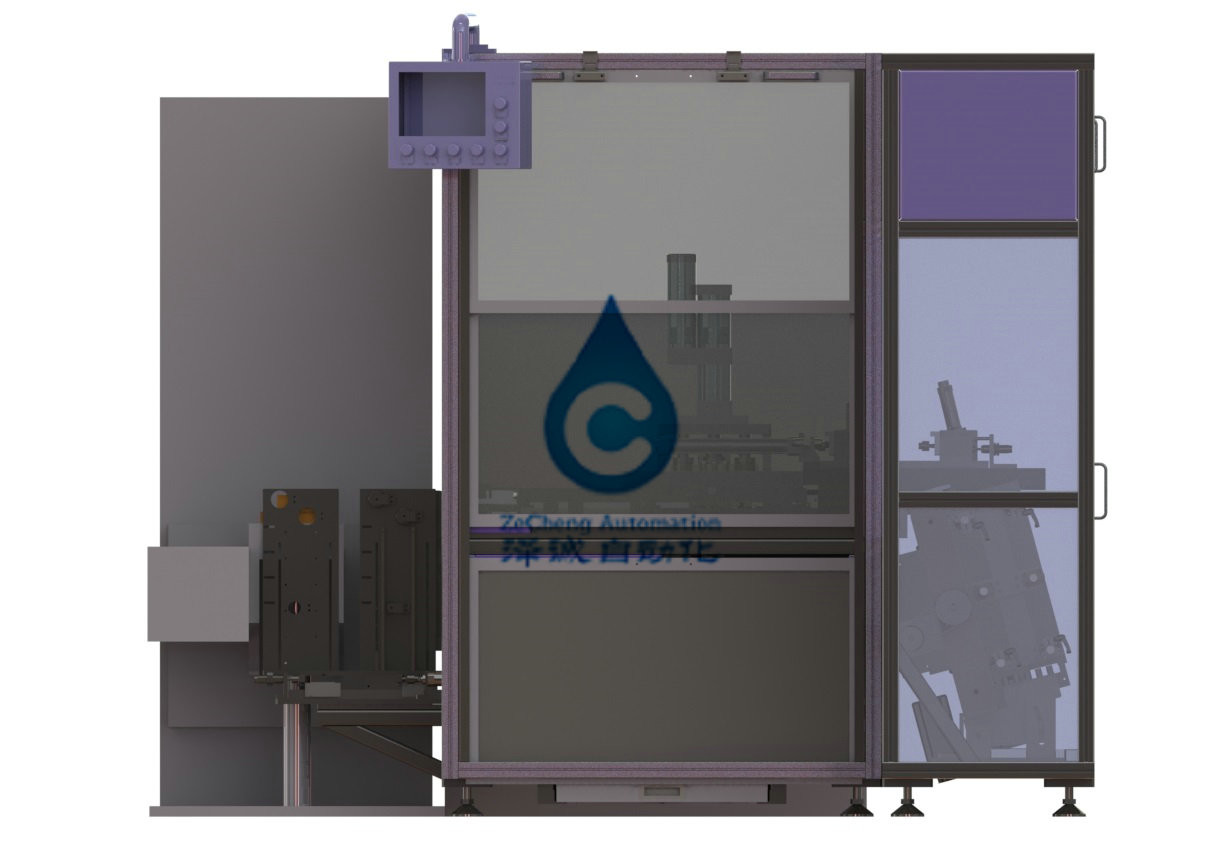

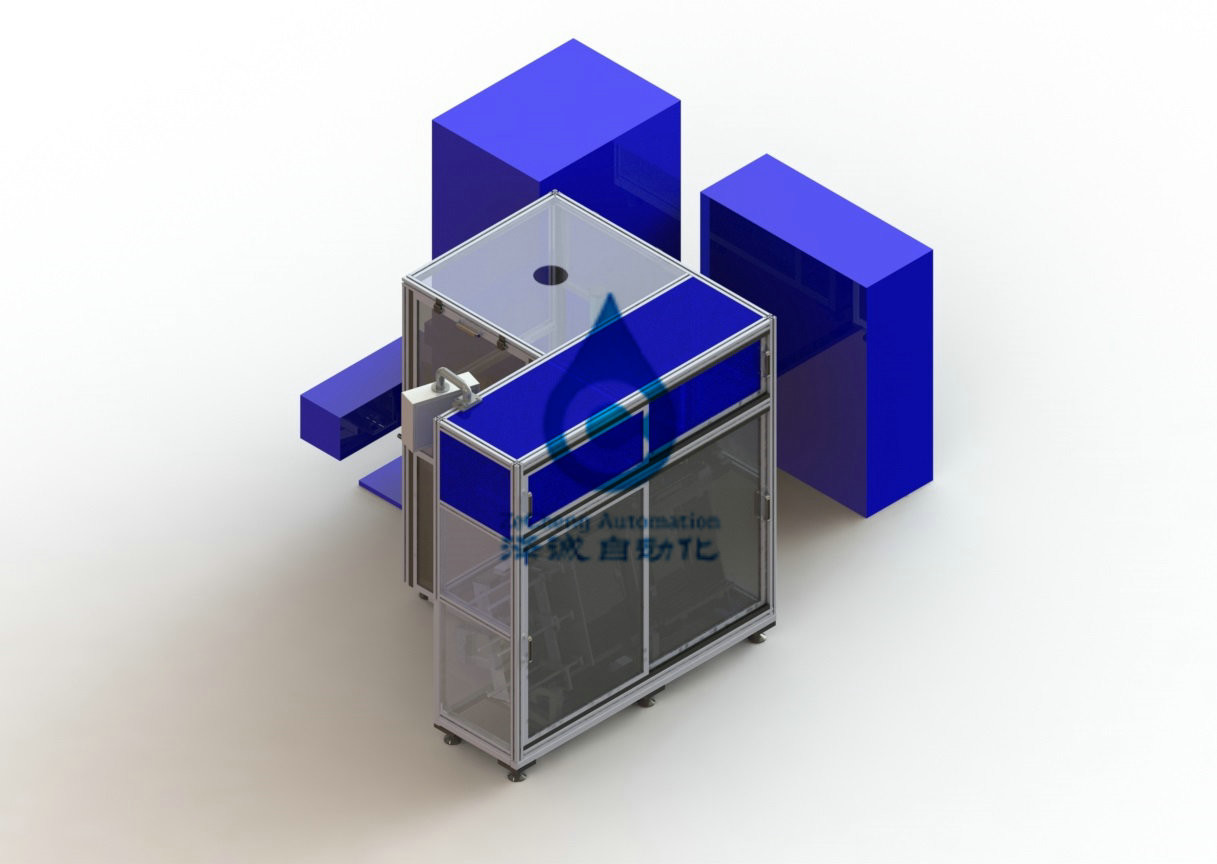

diagrama esquemático do equipamento 3,1
3,2 parâmetros técnicos do equipamento
|
Especificações da máquina projeto |
||
|
Parâmetros técnicos |
Eficiência (PPM) | ≥12PPM. |
| Tempo auxiliar (s) | 2s (tempo do deslocamento) | |
| tensão | 220v | |
| Poder total (quilowatts) | 1.4kw | |
| Poder de funcionamento normal (quilowatt) | 1.2kw | |
| Outros meios da energia | Fonte de ar comprimido seca | |
| O peso | 200kg | |
| O tamanho de corpo | 1500 (L) X840 (W) X450 (H) | |
3,3 componentes principais do equipamento
| O número de série | Composição do sistema | A configuração de sistema | O número de |
| 1 | Sistema da cremalheira | 1 grupo de | |
| Construção de esqueleto soldada | 1 | ||
|
Carcaça (chapeamento da placa)
|
1 | ||
| 2 | Conjunto de alimentação automático | 1 grupo de | |
| Cilindro de SMC | 1 | ||
| Cilindro de SMC | 1 | ||
| Cilindro de SMC | 1 | ||
| Trilho de guia linear - chapeamento de prata | 2 | ||
| Trilho de guia linear - chapeamento de prata | 1 | ||
| mandril | 1 | ||
| 3 |
A ferramenta de moedura dobra o conjunto
|
1 grupo de | |
| Carimbando o abrasivo | 1 | ||
| cilindro do impulsionador do Gás-líquido | 1 | ||
| 4 | Conjunto equidistante da alimentação | 1 grupo de | |
| Cilindro de SMC | 1 | ||
| Sistema de alimentação isométrico | 1 | ||
| Cilindro de SMC | 3 | ||
| Rolamento linear do guia | 1 | ||
| 5 |
Vire o componente
|
1 grupo de | |
| Cilindro de SMC | 1 | ||
| cilindro de gerencio de 90 ° | 1 | ||
| Trilho de guia linear - chapeamento de prata | 1 | ||
| mandril | 1 | ||
| 6 | O sistema operacional | 1 grupo de | |
| Tela táctil - tong TAI do kunlun | 1 | ||
| 7 | Sistema de controlo | 1 grupo de | |
| PLC, omron | 1 |
949/5000
3.4. Descrição de componentes principais do equipamento
3.4.1. Sistema da cremalheira
A soldadura quadrada é adotada para assegurar a estabilidade do equipamento inteiro. A superfície é pintada. A cor principal do equipamento é o azul gsb05-1426-2001 8 PB07 claro (do ferro). A carcaça é galvanizada na superfície da placa de aço.
3.4.2. Conjunto de alimentação automático
O sistema de alimentação reciprocando do ciclo adota a maneira de cilindro que empurra, lá é duas estações, uma estação manual que alimentam, um levantamento automático da estação, e o agarramento do manipulador. Ao trabalhar, carregue manualmente o compartimento enchido com as fatias do polo no entalhe de posicionamento do mecanismo de alimentação de circulação, o sensor da detecção detecta o compartimento no lugar, e o manipulador começa a tomar o material. Quando a parte de polo de um compartimento é removida, a extensão dianteira do cilindro empurra o compartimento da estação traseira para a estação de funcionamento.
3.4.3. Componentes de dobra do molde
A placa da placa é colocada no mecanismo de transferência pelo manipulador de tomada material, e dobrada da parte do mecanismo de dobra que corre no trilho de guia linear da mola. Posicione a placa com nervuras na curvatura. As exigências de dobra são 90 graus, não danificar a colisão.
3.4.4. Manipulador de alimentação
A fim melhorar a velocidade de alimentação da placa da placa da bateria, uma linha reta método é adotada para escolher para cima e para baixo a placa do elétrodo pelo manipulador, e o método do eletroímã é adotado para pegarar a placa do elétrodo.
3.4.5. Gire o manipulador de alimentação
A fim melhorar a velocidade da alimentação de dobra vazia da placa da bateria, o material da folha do polo é agarrado por um manipulador de gerencio de 90 graus, e o aperto é absorvido por um eletroímã.
3.4.6. Mecanismo de levantamento com macaco material em linha reta
O polo que alimenta no compartimento adota o mecanismo de retardamento em linha reta do motor para operar-se automaticamente para empurrar o polo assegura até a alimentação normal na sequência. Quando o polo é removido toda, o mecanismo de retardamento em linha reta do motor empurra de volta à posição original para terminar um ciclo de funcionamento.
3.4.7. Controle de armários bondes
A máquina é equipada com a placa elétrica independente, o interruptor do escapamento, a fonte de alimentação da estabilidade da C.C. e os outros componentes de circuito do poder, PLC do controle, relé, dispositivo de controlo do motor, etc. E conexão externo, usando conectores e a tabela terminal. O PLC USA OMRON. O teto do cabo distribuidor de corrente é parcialmente perfurado. Os cabos e os canais de ar entre o outro equipamento são prendidos e conduzidos abaixo.
4. Meio da energia
4.1. A fonte de alimentação
4.4.1. Tensão AC220V, fase monofásica; A flutuação da tensão é menos de ±10%.
4.1.2. Frequência 50 hertz.
4.2. ar
4.2.1. Pressão 0,4 ~ 0.45mpa.
4.2.2. Fluxo de 10L/min.
5. Circunstâncias ambientais
O dispositivo pode operar-se sem barreira sob as seguintes circunstâncias ambientais.
5.1. Temperatura ambiental: 0 ~ 40℃
5.2. Umidade 30-80% mas nenhuma condensação.
6. Condição da aceitação do equipamento
6,1 submetem aleatoriamente documentos, ferramentas e a lista de peças de reposição:
| O número de série | Nome (material) material | Cópias adicionais | Submeta o tempo | note |
| 1 | Ferramentas especiais da eliminação de erros e da manutenção | 1 grupo/grupo | Quando a entrega | Um grupo de chave do hexágono pelo grupo |
| 2 |
Manual da operação do equipamento: (incluindo o seguinte)
manual da descrição e da operação do equipamento 2,1;
manual do reparo e da manutenção de equipamento 2,2:
Introdução ao princípio de funcionamento do equipamento; Arranjo geral do diagrama da maquinaria e do conjunto dos componentes;
Especificação da manutenção da lubrificação; |
1 grupo de | Prazo de entrega ou antes que o equipamento estiver entregado para o uso | O documento eletrónico |
| 3 | Lista de embalagem e certificado do produto | Quando a entrega | ||
| 4 | Diagrama esquemático bonde, diagrama do programa do PLC | 1 | Após ter recebido o pagamento completo | |
| 5 | Desenhos das peças e de peças sobresselentes vestindo | 1 | Quando a entrega |
Algumas peças vestindo são fornecidas
Desenho do pdf |
6,2 documentos da aceitação: documentos da pre-aceitação e documentos da aceitação final do equipamento.
aceitação 6.2.1 modelo: 120-4
base de 6.2.2 aceitações: a aceitação será conduzida de acordo com o acordo técnico.
6.2.3 critérios da pre-aceitação
a pre-aceitação de 6.2.3.1 será conduzida no local do partido b;
6.2.3.2 o equipamento está completo e nas boas condições, de acordo com as disposições relevantes do contrato e do acordo técnico;
a pre-aceitação de 6.2.3.3 conduz principalmente a aceitação de várias funções, de indicadores técnicos e de aparência do equipamento, e ajusta mais os artigos incompetentes de acordo com as exigências do partido A. Os bens serão entregados depois que o ajuste é aprovado pelo partido A.
sumário da aceitação do formulário de 6.2.3.4 da pre-aceitação;
6.2.4 critérios de aceitação final
6.2.4.1 os materiais usados para o teste de aceitação cumpre as exigências deste acordo;
aceitação formal de 6.2.4.2 do equipamento após 2 dias da produção contínua, e operação contínua por 3 horas em cima da aceitação;
a aceitação de 6.2.4.3 será conduzida pela engenharia e os pessoais técnicos designados por ambos os partidos e pelo relatório da aceitação serão assinados comummente.
7. Direitos e obrigações de ambos os partidos:
| O 号 de série do número | projeto | O partido da responsabilidade | Note (meios” xx “o partido de empreendimento) | |
| Party a | Party b | |||
| 1 | Construção da fundação | О | Implementar como necessário | |
| 2 | Ajuste materiais da máquina no local do partido b | О | Fornecido após recepção da observação do partido b | |
| 3 | transporte | О | ||
| 4 | A manipulação de descarregamento | О |
Lugar e posição de instalação segura
|
|
| 5 | Condições de apoio do equipamento | О | ||
| 6 | Construção tranquila do ar | О | A pressão é exigida ser estável, e a fonte de ar encontra | |
| 7 | Construção elétrica | О | exigências de parâmetros relacionados. | |
| 8 | A instalação e eliminação de erros | О | О |
Arrange relacionou operadores, pessoais da manutenção e técnicos para cooperar. |
| 9 |
Formação:
9,1 operadores e pessoal de segurança do trem corretamente
Funcionamento do equipamento, para assegurar-se de que o pessoal possa corretamente e rapidamente tratar a falha de equipamento; 9,2 o treinamento incluem o sistema de controlo inteiro,
Mantenha o conhecimento de sistemas mecânicos e forneça materiais de treinamento;
efeito 9,3 de formação: os operadores são especializados na operação,
O pessoal de segurança pode segurar falhas comuns. |
О | О |
Party a designará operadores,
Pessoal de manutenção. E fixado, não pode ser substituído na vontade; Forneça duas oportunidades de treinamento livres (treinamento no partido a). |
| 10 |
118/5000
Cláusula da confidencialidade:
12,1 alguma disposição feita pelos partidos ao outro partido
Os dados técnicos serão mantidos confidenciais e não transmitidos nem não divulgados a nenhum terceiro em nenhuma maneira sem permissão do outro partido;
12,2 a patente do equipamento pertencem para party b, e party promessas de não copiar por si só tal equipamento ou para permitir que todo o outro terceiro copie tal equipamento, se não, carregará todas as perdas causadas party o B. |
О | О | |
|
11
|
Serviço pós-venda:
a assinatura 13,1 será feita do sumário da aceitação final
O partido b será responsável para a garantia livre e oportuna para falhas não-pessoais dentro de um ano (o partido b chegará no local do partido umas 24 horas após ter recebido a observação do partido a);
13,2 em caso de mais de um ano, o partido b deve prontamente
Reparo, somente custo da carga; |
О
|
О | |
| 12 |
Atualização do produto:
Devido party o desenvolvimento técnico do b, o melhoramento do equipamento e a melhoria do desempenho, partido b serão responsáveis para promover a pedido do partido a, e o partido b carregará somente o custo da transformação |
О | О | |
512/5000
8. Direitos de propriedade intelectual
8.1. A modelagem do produto envolvida neste acordo técnico e os direitos de propriedade intelectual contidos nos desenhos de projeto e outros materiais fornecidos pelo partido a são possuídos pelo partido A. sem permissão do partido a, partido que b não divulgará a nenhuma empresa ou individual, se não, todas as perdas que levantam-se daí serão carregadas pelo partido b; Party um único concorda que o partido b usará todos os materiais e informação fornecidos pelo partido a para as finalidades abaixo.
8.2. Os desenhos de projeto e as patentes do equipamento são possuídos pelo partido b, e party a não permitirão outros fabricantes nem não os copiarão por si só para produzir o equipamento. Se não, party b terá o direito de guardar o partido um responsável e de carregar todas as perdas causadas party o B.
9. Resolução de litígios
Alguns disputam o aparecimento de ou em relação a este acordo será estabelecido pelos partidos com a negociação ou a mediação. Se nenhum resultado aceitável a ambos os partidos é alcançado com a negociação ou a mediação dentro de dois meses, a disputa dita estará estabelecida pelo arbítrio de acordo com os regulamentos do arbítrio do contrato da República Popular da China.
10. Quebra de contrato e responsabilidade
Ambos os partidos devem restritamente executar suas obrigações respectivas. Se um partido rompe as disposições básicas do acordo, o outro partido tem o direito de terminar o acordo.
E tem o direito de reivindicar a compensação do outro partido, a quantidade de reivindicação de acordo com as disposições relevantes da lei de contrato econômica.
11. Outro
11.1. Este acordo técnico e seu anexo serão tão válidos quanto o contrato da ordem como a base para a fabricação e a aceitação do equipamento.
11,2 onde este acordo é feito em duplicado, com partido uma uma cópia de mantimento e partido b que mantém uma cópia. Entrará a força em cima da assinatura e a selagem por representantes autorizados de ambos os partidos.
11,3 matérias não cobertas neste acordo técnico serão estabelecidas por ambos os partidos com a negociação.
Party a: ********** * partido b da fonte de alimentação: automatização co do zecheng de shenzhen., equipamento co da empresa da tecnologia do LTD., LTD.
Em nome de: Em nome de:
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
