Linha automática detector da máquina da laminação do tela táctil do PLC da qualidade de Polo
1. Exigências de projeto da máquina da inspeção da qualidade para o elétrodo da bateria:
1.1. Baseado nas exigências de inspeção da qualidade da placa aglomerada do elétrodo da bateria fornecida pelo cliente da fonte de alimentação do changhong de sichuan, este equipamento projeta e fabrica uma máquina da inspeção da placa do elétrodo da bateria. Usando o princípio da imagem latente do CCD, as placas do elétrodo com pó, o risco, a quebra, a amostra e outros problemas da qualidade de superfície são selecionados e os produtos qualificados são recolhidos na caixa material.
1.2. Fluxo de processo:
1.3. Capacidade de produção e parâmetros de processo da máquina da inspeção da qualidade do elétrodo da bateria: a velocidade da produção da placa do elétrodo é ajustável com 20 partes de /min.

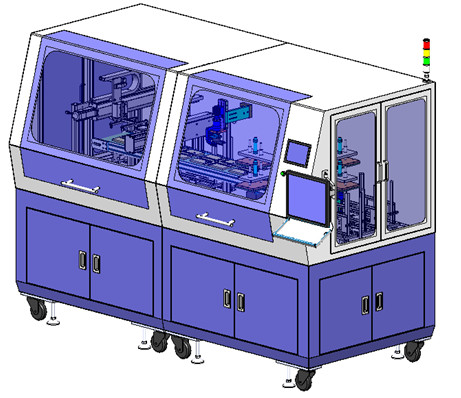

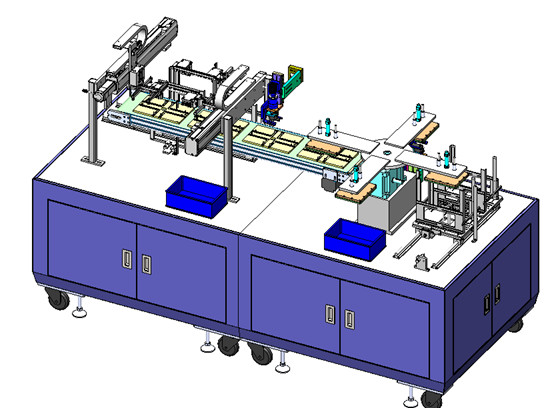

1.4. Diagrama esquemático do equipamento
2. Configuração de equipamento principal
| NÃO. | Composição do sistema | A configuração de sistema | Quantidade |
| 1 | Sistema da cremalheira | Componentes da cremalheira | 2 |
| A placa de base | 2 | ||
| 2 | Sistema de alimentação | Componentes do escaninho | 4 |
| Conjunto de Jack - motor | 1 | ||
| Componente da escova | 1 | ||
| O sensor | 2 | ||
| cilindro | 1 | ||
| 3 | Sistema do copo da sução da estação 4 | Servo motor | 1 |
| Componentes do mandril | 4 | ||
| Divisor do CAM | 1 | ||
| Válvula giratória da posição 4 | 1 | ||
| De volta à tabela | 1 | ||
| 4 |
Sistema de detecção do CCD
|
O CCD | 2 |
| stents | 2 | ||
| A fonte luminosa | 2 | ||
| 5 |
Sistema da correia transportadora
|
Posicionando o dispositivo bonde | 12 |
| Correia transportadora | 1 | ||
| acoplamento | 1 | ||
| Parte feita à máquina | 1 grupo de | ||
| Motor deslizante | 1 | ||
| 6 | Anulando o sistema da coleção | Componentes do escaninho | 4 |
| Conjunto de Jack - motor | 1 | ||
| Componente da escova | 1 | ||
| O sensor | 2 | ||
| cilindro | 1 | ||
| 7 |
Anulando o sistema de manipulador
|
Servo motor | 2 |
| acoplamento | 2 | ||
| Guia linear | 4 | ||
| Copos da sução do vácuo | 8 | ||
| Parafuso da bola | 2 | ||
| cilindro | 2 | ||
| 8 | Sistema bonde | PLC | 1 |
| extensão | 2 | ||
| Tela táctil | 1 | ||
| Componentes bondes | Um grupo | ||
| O computador | 1 grupo de | ||
| 9 | O sistema de software | Software do processamento de imagens | 1 |
| Software básico do armazenamento do base de dados | 1 |
3. Parâmetros técnicos do equipamento
| Projeto das especificações da máquina | ZCCF02A |
| vácuo | ≤-88KPa |
| Poder total (quilowatts) | AC220V, 50HZ 3KW |
| Poder de funcionamento normal (quilowatts) | AC220V, 50HZ 2KW |
| O peso | 1.5T |
| Taxa da rotação do dispositivo | 95% |
| Taxa da passagem do equipamento | 98% |
206/5000
4. Componentes principais do equipamento
Este equipamento USA principalmente o princípio da imagem latente do CCD para tomar fotos na superfície do polo, e compara-o com o polo padrão para julgar se está qualificado ou não. Quando não há nenhum polo, a caixa material pode automaticamente ser comutada. O manipulador suga acima a folha do polo da caixa material e gerencie-a 90 graus. O CCD detecta a parte inferior da folha do polo e gerencie-a 90 graus. Os produtos qualificados continuam a mover-se na correia transportadora para a estação acima da detecção, após a detecção enviada automaticamente à estação de descarregamento, os produtos qualificados na caixa material, produtos incompetentes na caixa waste.
sistema de 4,1 quadros: a soldadura quadrada da passagem 4080 é adotada, que é firme e segura, e a aparência do selo da chapa metálica pode eficazmente impedir que a poeira entre.
4,2 que alimentam e sistema de descarregamento: a caixa material universal da máquina de estratificação e da máquina de classificação é adotada, e as duas estações são trocadas para realizar a produção contínua. O sensor material é equipado na parte inferior da caixa material para alarmar automaticamente e comutar automaticamente a caixa material.
4,3 sistema de detecção da fatia do polo do CCD: O sistema da imagem latente do CCD é adotado para detectar a fatia do polo da bateria. Os índices da detecção são como segue.
| NÃO. | Teste o índice | Comparação do efeito da detecção |
| 1 |
Desmineralização na superfície da folha do polo: o pó material na superfície da folha do polo cai
|
|
| 2 |
Borda que desempoeira: retirada de poeiras das bordas da superfície do polo durante anular ou transporte |
|
| 3 |
Ponto da bolha: defeito de um material na superfície de uma folha polar causada pelo estouro de uma bolha após reduzir a polpa
|
|
| 4 | Vinco: o material na superfície do polo parece vincar, para rachar-se. |
4.4. Sistema de manipulador de alimentação giratório: o divisor preciso do CAM é usado para uma rotação de 4 posições, 1 parte de polo que alimenta, detecção da posição do CCD de 2 posições, 3 produtos qualificados posições é posto no dispositivo bonde da correia transportadora, 4 posições que os produtos incompetentes são postos na caixa da sucata.
sistema da correia 4,5 transportadora: o servo motor conduz a correia transportadora à distância do grupo, e a correia transportadora é equipada com um dispositivo bonde, que possa eficazmente ficar a parte de polo.
sistema de manipulador 4,6 de alimentação: o servo motor ou o cilindro rodless conduzem o manipulador do otário ao movimento no trilho de guia e sugam automaticamente acima a placa de polo e põem-na na caixa de alimentação correspondente.
4.7. Sistema da tampa superior: adote a estrutura da soldadura da chapa metálica, forma bonita, adote o projeto original da estrutura da selagem, impeça eficazmente que a poeira caia no equipamento.
5. Exigências ambientais
Forneça por favor o seguinte meio da energia
5,1 a fonte de alimentação
5.1.1 tensão AC220V± 10%
5.1.2 frequências 50 hertz + 1 hertz
5.2. Temperatura: 5-35℃
Temperatura de armazenamento: 0-40℃
5.3. Fonte de ar: 0.4-0.6mpa
5,4 a umidade 30-80% mas não deve orvalhar.
5,5 lá não são nenhum gás corrosivo, líquido ou gás explosivo no local
5,6 exigências da cor do equipamento: de acordo com a placa da cor ou o número da cor fornecida pelo partido a, o computador é branco.
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
