Linha de produção técnica automatizada do bolso do acordo do laminador de placa da bateria

Linha de produção técnica automatizada do bolso do acordo do laminador de placa da bateria

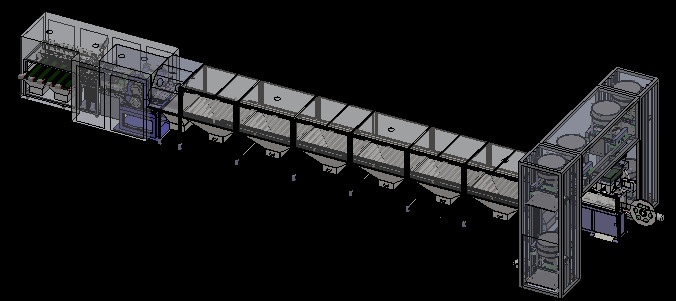

1.7. Desenho de conjunto do equipamento

equipamento 2.The e facilidades principais da linha de produção para a placa da almofada da bateria do saco

2.1.Auto-feeder

exigências 2.1.1.Design

2.1.1.1. Os empregados serão enchidos com o material de selar o carro (uma carga do peso material aproximadamente 250 quilogramas) à plataforma e ao fechamento automáticos do elevador do alimentador, ligam a máquina de alimentação automática, selando o carro até a elevação, as movimentações do motor o carro para mover a tomada horizontalmente fixada do funil, relação fixa do funil aumentam automaticamente e carro que descarrega o embarcadouro da boca, selagem que a válvula de tomada do carro abre automaticamente, material automático no fixo dentro do funil, o processo de selo, nenhum escapamento material do todo.

2.1.1.2. Características: a alimentação automática, entrega automática, reduz a operação manual, processa a selagem, reduz a poluição da poeira.

peças 2.1.2.Main do equipamento

2.1.3. Parâmetro técnico

diagrama 2.1.4.Equipment

peças do equipamento 2.1.5.Main

2.1.5.1. Sistema do quadro: canalize o aço, estrutura soldada eu-aço, estável e seguro; O motor de levantamento da alimentação adota o motor variável da frequência, a velocidade é ajustável, e o trilho de guia em ambos os lados adota a estrutura do eu-aço, que é estável e segura no processo de levantamento. O quadro inteiro é selado com a placa transparente do PE, com a porta selada em ambos os lados, que é conveniente para a manutenção.

2.1.5.2. Transporte da selagem: o quadro do transporte da selagem é feito de 8040 soldaduras quadradas, quatro rodas do cardan do carga-rolamento na parte inferior, e o funil é feito do espelho de aço inoxidável. Porto da descarga do transporte da selagem com interruptor da descarga da válvula de tomada, selo da tampa superior. O carro material negativo da selagem é equipado com um misturador anulando.

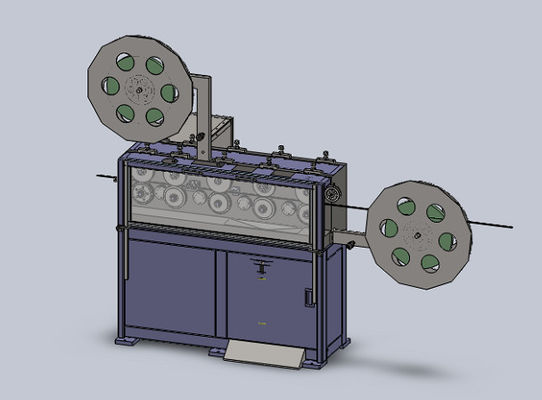

máquina de embalagem 2.2.Powder

2.2.1. Exigências de projeto

2.2.1.1. Esta máquina é apropriada para a produção de tira pequena da baixa, placa média e alta da bateria da relação. É simples e conveniente ajustar e substituir a roda do trabalho feito com ferramentas. Funcionamento estável e seguro do equipamento; Termine a operação da lubrificação, a segura e a fácil; A coleção material rica é completa, segura e conveniente. O processo de revestimento do pó é realizado sob o ambiente selado para reduzir a poluição da poeira. As portas e Windows são selados com os painéis do vidro orgânico para a observação, a abertura e o closing fáceis. A facilidade dustproof é completa, conveniente, segura e bonita.

2.2.1.2. Processo tecnologico: abaixe o quadro de aço da correia, uma mais baixa formação de aço, o enchimento preliminar do pó (raspador), a pulverização, o enchimento secundário do pó (raspador), o quadro de aço superior da correia, combinação de correia de aço superior e mais baixa, guiando, borda da tração, dobrando-se, extrusão, cortando.

2.2.2. Componentes principais do equipamento

• diagrama 2.2.4.Equipment
• 2.2.5. Diagrama do equipamento

Sistema da cremalheira de 2.2.5.1:

2.2.5.1 .1 declaração da estrutura: Estrutura quadrada da soldadura do uso 80120, pintura de superfície do cozimento, a cor principal do azul da luz da aparência GSB05-1426-20018 PB07 do equipamento (ferro). O painel da tabela é feito de 20 placas de aço grossas. O sulco material da coleção é soldado com placa de aço inoxidável. O sistema de movimentação é conduzido pelo motor através da engrenagem à caixa de engrenagens principais, conduzindo cada roda do trabalho feito com ferramentas.

2.2.5.1 .2 diagrama esquemático:

2.2.5.2 fixou o escaninho

declaração de 2.2.5.2 .1Structure: Adota o sistema flexível da conexão, com anel de selagem na cara da extremidade, e o material de selagem na seção anulando do carro da selagem. O mecanismo de alimentação uniforme do material do pó é conduzido pelo motor ajustável da velocidade da frequência variável, e a velocidade de rotação pode ser ajustada no tela táctil. O material após a alimentação com velocidade uniforme vibra através da tela da vibração de 10 finalidades na alta frequência. O material granulado é selecionado ao coletor material, e o material qualificado cai na correia transportadora e é transportado ao funil do pó através da correia transportadora. Sob a correia transportadora uma escova de limpeza. O funil do pó adota a estrutura de aço inoxidável do espelho, e a parede interna está lisa e limpa assegurar a descarga lisa. Há uma válvula de gerencio na parte inferior, que pode ajustar a quantidade de enchimento de pó. Os fluxos materiais do ânodo diretamente no funil do pó após a passagem através do mecanismo de alimentação uniforme.

2.2.5.1 .2 diagrama esquemático:

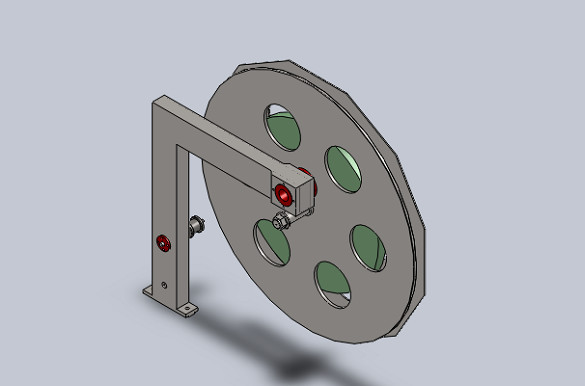

Sistema de aço do desenrolamento da tira de 2.2.5.3:

2.2.5.3 .1 descrição da estrutura: adota o modo de rolamento da roda de fricção com diâmetro interno de 200mm e diâmetro exterior de 600mm.

diagrama de 2.2.5.3 .2schematic:

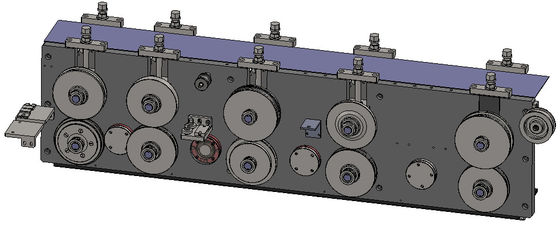

2.2.5.4 que forma o sistema do pó:

2.2.5.4 .1 declaração da estrutura: A correia de aço mais baixa atravessa o quadro de aço mais baixo da correia, formando o funil material (a placa do raspador), pressionando o funil do pó (a placa do raspador), o quadro de aço superior da correia (as passagens de aço superiores completamente), o quadro de aço superior da correia da correia (as passagens de aço superiores completamente), a combinação da correia do quadro de aço superior da correia, a placa de guia, a placa de pressão da borda, a placa de dobra, a placa expulsando, a formação pequena da barra, terminando a produção pequena da tira. Cada roda do trabalho feito com ferramentas é conduzida pela fixação e pela engrenagem do eixo. O afastamento da roda do trabalho feito com ferramentas é ajustado ajustando o mecanismo do trabalho feito com ferramentas roda. O eixo de trabalho e o corpo da caixa são fixados com o rolamento de deslizamento, que é estável e seguro. O corpo da caixa de engrenagens adota carcaças e contém o óleo de lubrificação. Não há nenhuns pressão e funil de enchimento secundário no sistema de formação negativo da embalagem do pó. O lado direito do funil da embalagem tem a placa do raspador que pode ser ajustada facilmente.

2.2.5.4 .2 diagrama esquemático:

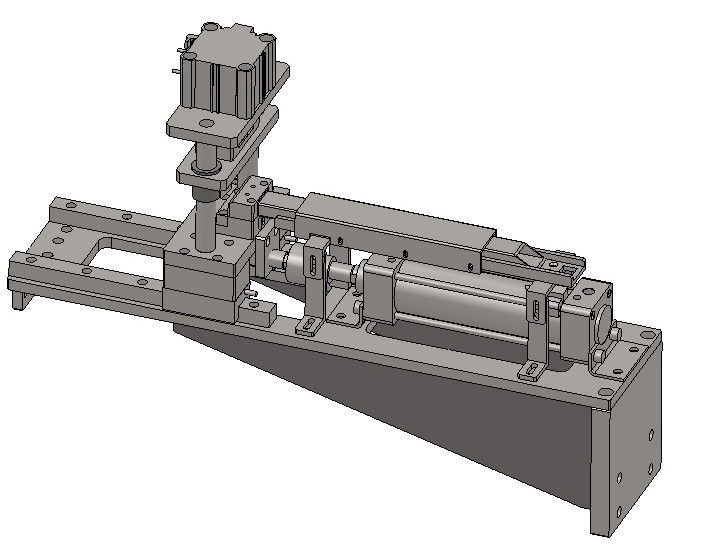

sistema da interrupção de 2.2.5.5

declaração de 2.2.5.5 .1structure: Quando a tira pequena da placa alcança o comprimento exigido e contacta o interruptor do curso, o cilindro de alimentação conduz o cortador para juntar. A velocidade é a mesma que aquela da placa, e o cilindro do cortador comprime para eliminar a tira pequena da placa. Após o corte, o cilindro de alimentação conduz o cortador de volta à origem. Comprimento pequeno da placa ajustável.

diagrama de 2.2.5.5 .2schematic:

Sistema de controlo da poeira de 2.2.5.6

2.2.5.6 .1 descrição da estrutura: a tampa protetora contra poeira é adotada, a relação da poeira é mantida, e o escaninho inclinado é adotado para recolher o pó sob o composto do pó. A tampa protetora contra poeira adota a fixação plástica transparente do quadro da liga de alumínio da folha do PE.

Análise da causa da geração da poeira

poeira 1,1 gerada pela substância antes do revestimento do pó: poeira gerada pela substância durante o transporte, a alimentação, a alimentação e o pó artificial da seleção.

poeira 1,2 gerada por materiais em processo da produção do revestimento do pó: a poeira gerada no processo de produção de embalagem, chapeia o corte da barra, o striping, a tesoura pequenos da compressão, pesando, transtorte vazio da placa, etc.

contramedidas

1,1 que visam a poeira gerada antes que o material esteja pó revestido, escapamento material e poeira são eliminados por meio do transporte do transporte da selagem, selagem alimentação do pó da tela que alimenta, da alimentação e da selagem.

1,2, visando a poeira produzida pelo material em processo da produção do revestimento do pó, tampa protetora contra poeira são adotados para sugar a calha acima de flutuação da poeira e da coleção de poeira para recolher a poeira de queda e para conseguir a prevenção e a remoção da poeira.

2.2.5.6 .2 diagrama esquemático:

Painel de controle de 2.2.5.7

O armário bonde é instalado fora da máquina, com interruptor do escapamento, fonte de alimentação da estabilidade da C.C. e outros componentes do laço do poder para dentro. O dispositivo do PLC, do relé e de controlo do motor é usado para o controle. A conexão com o externo é feita por meio dos conectores e dos blocos de terminais. O PLC USA o omron. Os cabos e as tubulações de ar do outro equipamento são arranjados e tubagem na parte mais inferior, e a lâmpada à prova de explosões é dentro do equipamento.

Sistema operacional de 2.2.5.8

Operação do tela táctil. Poder sobre, parada de emergência, manual, botão automático, proteção da ruptura.

2.3. Tabela de carga (armazenamento pequeno da tira)

2.3.1 rolo do transporte: adote o rolo do transporte do não-poder com diâmetro de 20-25mm e intervalo de 50mm. O quadro adota a estrutura da soldadura.

agências de coleção 2.3.2Powder: cada 1,5 medidores agências de coleção do pó, com a gaveta abaixo do depósito da coleção do pó, posições fechados artificiais do grupo podem ser removidos, agência de coleção adotam a estrutura de aço inoxidável da estrutura 304 (como acima).

tampa 2.3.3Seal: a tampa de selo transparente do PC é usada acima da tabela de trabalho, com 3 furos circulares da sução na parte superior.

mecanismo da aleta 2.3.4Small: a plataforma da carga acima de um V reversível que posiciona o sulco, dianteiro pequeno no sulco de V, artigo de máquina de embalagem do pó para baixo por pequeno não balançará a curvatura, quando o corte pequeno, sulco de V pode lançar, aleta pequena à carga na fase.

máquina da tesoura 2.4.Spline

2.4.1. Exigências de projeto

2.4.1.1. A máquina é feita da tira pequena da placa da bateria que precisa a largura e cortada então na placa áspera que precisa o comprimento. É apropriado para a produção de baixa, placa média e alta da bateria da relação. Cola, gravando, enlace da tesoura, harmonização da operação; Ranhure a largura, espessura da compressão, comprimento da tesoura, velocidade running ajustável, ajuste da tela, comprimento da tesoura da exposição; Corte a placa da placa automaticamente para fora, transmissão automática. Dobre a compressão esférica semicircular, corte diferencial linear, para assegurar a aparência da placa da placa bonita, corte seguro. O equipamento opera-se firmemente e confiantemente, e é qualificado na tesoura sem rebarba; Termine a operação da lubrificação, a segura e a fácil; Os materiais Waste, o pó, a coleção waste e a reciclagem são completamente seguros e convenientes. A facilidade dustproof é completa, conveniente, segura e bonita.

2.4.1.2. Processo tecnologico: (eliminado, tabela de carga (9M), listrando, cortando, listrar, classificando (selecione a placa incompleta da placa), transferência.

2.4.2. Componentes principais do equipamento

2.4.3. Parâmetros técnicos principais do equipamento

As placas são emendadas junto após o corte na máquina de adição do pó. Após a passagem através da roda dianteira da pressão, as placas entram na roda de gravação. O motor conduz a roda de gravação para girar, e a placa é gravada. Há uns pares de mecanismo de alimentação perto do mecanismo do cortador entre o mecanismo do cortador e a roda de gravação.

2.4.5.1. Sistema da cremalheira:

2.4.5.1.1. declaração da estrutura: O quadro da carcaça é adotado, a estrutura é firme e segura, e a estabilidade é boa. Processe de todas as 2 porções superfícies da conexão. revestimento de superfície do Não-contato. A cor principal da superfície é (ferro) a cor 8 PB07 azul clara de gsb05-1426-2001. A carcaça é tratada chapeando na superfície da placa de aço.

2.4.5.1.2. diagrama esquemático:

sistema de 2.4.5.2 .drive:

2.4.5.2.1. Descrição da estrutura: o grande motor de C.A. do torque conduz o mecanismo de engrenagem através da corrente da roda dentada, conduz o rolo para pressionar o espadelador, e a engrenagem adota o grande módulo, a engrenagem engrossada e a rigidez forte.

2.4.5.2.2. diagrama esquemático:

2.4.5.3. Sistema da soletração do artigo

2.4.5.3.1. Descrição da estrutura: combine manualmente as tiras pequenas junto de acordo com as necessidades, e coloque-as no meio da madeira compensada. Pressione a roda de mão para apertar as tiras pequenas.

2.4.5.3.2. Diagrama esquemático:

2.4.5.4. Sistema de gravação:

2.4.5.4.1. Descrição da estrutura: una manualmente um determinado número de placas pequenas como necessário, e arranje-as em ordem através dos defletores ajustáveis, e empurre-os sob a roda de gravação. O rolo superior adota o mecanismo de pressão da mola. A gravação é gravação esférica semicircular dobro. Altura superior do rolo ajustável, com escala, e com exposição do seletor. Os rolos de pressão superior e mais baixa são rodas da movimentação principais, ao mover-se, malha da engrenagem. A placa é comprimida por dois rolos para impedir que a placa entorte antes de entrar no cortador.

2.4.5.4.2. Diagrama esquemático:

sistema de 2.4.5.5 .cutting

2.4.5.5.1. Descrição da estrutura: a placa após a gravação é enviada ao defletor antes de cortar através do rolo de guia, e o defletor é empurrado para conduzir junto o mecanismo de friso. Quando o mecanismo de movimentação atual bate o interruptor do curso, o sistema da pressão de óleo começa, o cilindro do óleo é eliminado e a placa é eliminada.

2.4.5.5.2. diagrama esquemático

2.4.5.7. Sistema de controlo da poeira:

2.4.5.7.1. Descrição da estrutura: a placa transparente do PE é usada selando, e o selo de gravação inteiro da tesoura é selado. Há uma estrutura da sução acima da tesoura de gravação, de modo que a caixa esteja em um estado da pressão negativa, saindo somente da posição da ranhura para que os trabalhadores operem-se.

2.4.5.7.2. diagrama esquemático:

sistema de 2.4.5.8 .transport:

2.4.5.8.1. Descrição da estrutura: após ter eliminado a placa, após o mecanismo da seleção, o mecanismo da transmissão transferirá a placa ao eletrônico pesa antes, o mecanismo de alimentação com a placa de impulso elástica, uma vez empurrar 2 partes de placa.

2.4.5.8.2. diagrama esquemático:

2.4.5.9. sistemas operacionais controlados

O armário bonde é instalado fora da máquina, com interruptor do escapamento, fonte de alimentação da estabilidade da C.C. e outros componentes do laço do poder para dentro. O dispositivo do PLC, do relé e de controlo do motor é usado para o controle. A conexão com o externo é feita por meio dos conectores e dos blocos de terminais. O PLC USA o omron ou o panasonic. O outro equipamento entre o cabo, a tubulação de ar na parte mais inferior da fiação e o encanamento. Operação do tela táctil. Poder sobre, parada de emergência, manual, botão automático.

meio 2.6.Energy

fonte 2.6.1power

1>Voltage AC380V +/- mudança instantânea trifásica de 10% < 0=""> < 10="">

2>Frequency 50 hertz + 1 hertz

2.6.2air

1>Pressure a zero. mpa 5

2>The fluem de 20 L/MIN

condições da aceitação 3.Equipment

documentos 3.1.Submit, ferramentas e lista de peças de reposição aleatoriamente:

3.2. Documentos da aceitação: documentos da pre-aceitação do equipamento, documentos da aceitação final do equipamento.

3.2.1. Modelo da aceitação: de acordo com o acordo técnico no tamanho de materiais entrantes. 3.2.2. Resultado da aceitação: aceitação de acordo com o acordo técnico. 3.2.3. Padrões preliminares da aceitação:

3.2.3.1. a Pre-aceitação será conduzida no local do partido b; 3.2.3.2. O equipamento está completo e nas boas condições, de acordo com as disposições relevantes do contrato e do acordo técnico; 3.2.3.3. A pre-aceitação envolve principalmente a aceitação de todas as funções, indicadores técnicos e aparência do equipamento, e um ajuste mais adicional de artigos deconformação segundo as exigências do partido A. após a conclusão do ajuste, os bens será entregado com acordo do partido a.

3.2.3.4. notas da aceitação do formulário da Pre-aceitação;

3. 2,4. O padrão da aceitação final

3.2.4.1. Usado para a aceitação da comissão do material na linha das exigências deste acordo;

3.2.4.2. A produção contínua do equipamento uma semana após a aceitação oficial, aceitação corre continuamente 2 horas;

3.2.4.3. Aceitação da engenharia especificada e dos pessoais técnicos a participar dentro e assinado pelo relatório da aceitação de ambos os partidos.

4, direitos e obrigações de ambos os partidos:

5. Direitos de propriedade intelectual (ipr)

5.1. Este acordo técnico relaciona a modelagem do produto e os desenhos de projeto fornecidos pelo partido a e a outra informação contida na propriedade intelectual possuída pelo partido a, sem o acordo do partido a, o partido b não podem divulgar a nenhuma empresa e individual, se não o partido b é responsável para todas as perdas que levantam-se lá de. Party um único concorda que o partido b usará todos os materiais e informação fornecidos pelo partido a para a finalidade abaixo.

5.2. O partido b concorda que não será desenhos de projeto e a outra informação fornecidos pelo partido a ou a informação com a finalidade deste acordo técnico a não ser aqueles, se não party a tem o direito de levar a cabo a responsabilidade correspondente do partido b.

5.4. Todo o equipamento permanecerá a propriedade do partido b, party promessas de não permitir que o outro equipamento genérico da terceira da classe, empreenda todas as perdas causadas assim party de outra maneira b.
6. resolução de litígios
Alguns disputam o aparecimento de ou em relação a este acordo será estabelecido por partidos com a negociação ou por mediação. Se a negociação ou a mediação não conseguem nenhum resultado aceitável a ambos os partidos dentro de dois meses, a disputa estará estabelecida pelo arbítrio, que será conduzido de acordo com os regulamentos do arbítrio da República Popular da China.

7. Defeito e responsabilidade
Ambos os partidos devem restritamente executar suas obrigações respectivas, no caso de um partido viola termos e condições básicos do acordo, o outro partido tem o direito de terminar o acordo, e terá o direito de reivindicar entre si, uma quantidade da reivindicação de acordo com as disposições relevantes da lei de contrato econômica.

8. Outro

8,1 este acordo técnico e seus acessórios serão a base da fabricação e da aceitação do equipamento e serão ingualmente válidos com o contrato da ordem.

8.2. Este acordo é feito em duplicado, com partido de mantimento e partido b que mantém um. Tomará o efeito da data da assinatura e do selo de representantes autorizados de ambos os partidos.

8.3. As matérias não cobertas nisto serão estabelecidas por ambos os partidos com a negociação.

Compromisso da cooperação

1. Promessa nova do equipamento

Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.

2. Compromisso da confidencialidade

Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.

3. Compromisso do serviço pós-venda

(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;

(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh

(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
