Perfurador da microplaqueta de Polo do soldador do laser para o tipo processamento de perfuração da tração da correia de Polo

Perfurador da microplaqueta de Polo do soldador do laser para o tipo processamento de perfuração da tração da correia de Polo

1. Breve descrição da máquina de perfuração da folha do polo

Este equipamento é apropriado para o tração-tipo processamento de perfuração da correia do polo. Há dois modos de trabalho: automático e manual. O modo de trabalho automático dos trabalhos básicos, máquina de rolamento, rolos instalados na zona polar através do mecanismo de transtorte, transportando o mecanismo de acordo com o comprimento do afastamento da dimensão da parte de polo que alimenta, traz no bloco no molde do perfurador, o molde do superior morre é instalado no bloco da corrediça da imprensa, bloco para cima e para baixo o movimento no modo da movimentação será ficado situado no molde extremamente do corte da correia em fatias. Através do furo anulando no centro da tabela do dado e do perfurador, as partes de polo são deixadas cair no transporte de correia sob o perfurador. O transporte de correia transmite as partes de polo à estação de classificação. A tira de polo terminada é formada no desperdício poroso incompleto da tira, que é enrolado na máquina de colheita e recolhido na bobina.

2. Exigências de projeto

2.1. A largura máxima da faixa do polo é 220mm.

2.2. A velocidade máxima da tesoura não é nenhuma menos de 80 vezes /min (quando o comprimento da folha do polo é 75mm), e a velocidade da tesoura é ajustável.

2.3. O comprimento máximo da tesoura é 300mm.

2.4. O dispositivo tem pelo menos dois modos de trabalho: movimento do ponto e operação automática. Estabelecer o console de duas mãos da segurança.

2.5. O dispositivo de proteção da porta da segurança é fornecido na parte dianteira e na parte traseira da bancada do equipamento. Somente quando as portas da segurança em ambos os lados são fechadas pode o equipamento operar-se no modo de trabalho automático.

2.6. O painel de controle da operação do equipamento tem funções como o interruptor de alimentação, dados de monitoração do estado running do equipamento e da exposição do LCD da indicação da falha.

2.7. Há uns dispositivos perfeitos da lubrificação nas peças do deslizamento e de gerencio do equipamento tais como o trilho e o eixo de guia. O equipamento tem a função do curso, grupo, contagem da manutenção e assim por diante. O equipamento é equipado com a relação da distribuição com a recepção, descarregando o transporte da máquina, do alimentador e de correia.

2,8 o rewinder são conduzidos eletricamente para recolher o afastamento, que é apropriado para começar frequente. Tensão 220V (380V), 50Hz.

2.9. Após a perfuração e o corte, quando os desperdícios da tira de polo são esticados ao limite superior, o uncoiler para de recolher materiais. Quando a tira waste cai ao limite mais baixo, a dobadoura descarrega o material. O alimentador deve ter um contrapeso para assegurar a suficiente tensão na tira da sucata para assegurar a velocidade do alimentador. O diâmetro do eixo waste da montagem do carretel de fita da máquina do rebobinamento é 38mm. O eixo do rewinder é fornecido com um dispositivo waste da orientação do carretel. A posição do sensor da detecção da posição da faixa do polo é ajustável. A posição axial da instalação do redutor de velocidade do dispositivo de alimentação está paralela à linha central vertical do dispositivo de alimentação. O dispositivo de recepção tem um mecanismo bonde independente da operação.

2.10. Coordene o movimento do trabalho de cada parte da linha de produção de tesouras do polo, e cada parte tem a função da operação e da eliminação de erros independentes.

2.11. O projeto, a fabricação, a instalação e a eliminação de erros de tesouras do polo são na linha das especificações nacionais e industriais relevantes.

2.12. O modo de trabalho manual de perfurador da placa de polo é usado para a manutenção e a eliminação de erros de equipamento, eliminação de erros nova do molde e trabalho inicial. Durante o trabalho inicial, a correia manual do polo do desenho incorpora o mecanismo de alimentação, e a correia de guiamento manual do polo entra no molde do perfurador. Após diversas vezes da operação do ponto, o material waste está envolvido em torno do eixo de alimentação da máquina e pode ser transferido ao modo de trabalho automático quando a tensão de alimentação normal é gerada pela máquina do rebobinamento.

3. Peças principais do equipamento

4. Parâmetros técnicos do equipamento

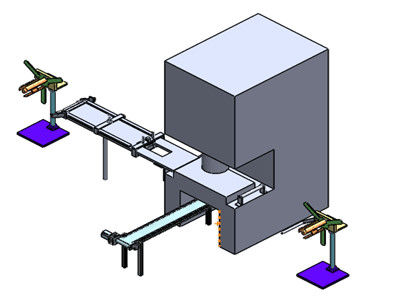

5. Opinião do perfil do dispositivo

6. Componentes principais do equipamento

composição 6,1 da máquina de perfuração da folha do polo: é composta principalmente de uma máquina do rebobinamento, de um dispositivo de alimentação, de uma imprensa de perfurador, de uma máquina do rebobinamento e de um transporte de correia.

6.2. A composição do uncoiler: pela alimentação elétrica do afastamento da movimentação do redutor, apropriada para começar frequente. Quando a máquina for girada sobre, os começos da máquina do rebobinamento para descarregar automaticamente materiais. Quando a faixa do polo cai ao limite mais baixo do sensor, a máquina do rebobinamento para de descarregar-se. Quando a faixa do polo é puxada longe da escala da detecção do sensor, a máquina do rebobinamento começa descarregar-se outra vez. A máquina do rebobinamento tem o mecanismo de travagem seguro. O diâmetro do eixo da instalação da bobina da fita do polo na máquina do desenrolamento é 38mm. No eixo da máquina do desenrolamento, há um carretel material da correia do polo ao dispositivo de posicionamento, a placa material tem o posicionamento radial, pino da transmissão. A máquina de enrolamento tem a função da alimentação positiva e reversa. O uncoiler tem um dispositivo para impedir que o polo caia à terra. A posição axial da instalação do redutor do dispositivo do desenrolamento está paralela à linha central vertical do dispositivo de alimentação. O dispositivo do desenrolamento tem um operador bonde separado.

6.3. Composição do alimentador: adote o método de alimentação pneumático, a velocidade de alimentação pode ser ajustada, e com o fósforo da velocidade do perfurador. A largura de alimentação não será menos de 220mm. O cilindro de aperto é usado para apertar a correia do polo para cima e para baixo, e o cilindro de alimentação é usado para empurrar a alimentação. O cilindro de aperto não danifica a superfície da correia polar. O comprimento de alimentação pode ser ajustado arbitrariamente dentro da escala de 0-300mm, e o comprimento ajustado é mostrado pelo número de referência. O mecanismo de alimentação é estável, com mecanismo de alimentação do guia e o mecanismo ajustável do limite da correia do polo, que pode assegurar a alimentação da correia do polo é reto sob a circunstância da distorção da borda da correia do polo, e a precisão é não mais do que ±0.5mm. Há uma boa coordenação entre o mecanismo de alimentação e o movimento do bloco de deslizamento da imprensa de perfurador. O mecanismo de alimentação tem o dispositivo de segurança perfeito e seguro. O mecanismo de alimentação tem bastante rigidez e não deve produzir a vibração excessiva ao correr na alta velocidade. A altura do mecanismo de alimentação é ajustável, e a conexão com o perfurador é firme.

6.4. Composição do perfurador: o perfurador de ocp-80e produziu pela indústria co da maquinaria do jinfeng., LTD., pressão nominal 80 toneladas.

6.5. Composição do transporte de correia: o transporte de correia é instalado sob a imprensa de perfurador. A correia é feita do tipo fita do anel do grampo com movimentação elétrica. O comprimento do transporte de correia assegurar-se-á de que uma extremidade possa ser conectada à parte de polo que cai do furo anulando da máquina do perfurador, e a outra extremidade é exposta à aparência do equipamento aproximadamente 500mm. A polia é instalada na parte inferior do transporte de correia para facilitar o ajuste de posição do transporte.

composição 6,6 do rewinder: o rewinder é conduzido eletricamente para recolher o material do afastamento, que é apropriado para começar frequente. Após a perfuração e o corte, o uncoiler para de recolher materiais quando a tira da sucata é esticada ao limite superior. Quando a tira waste cai ao limite mais baixo, a dobadoura descarrega o material. O alimentador deve ter um contrapeso para assegurar a suficiente tensão na tira da sucata para assegurar a velocidade do alimentador. O diâmetro do eixo waste da montagem do carretel de fita da máquina do rebobinamento é 38mm. O eixo do rewinder é fornecido com um dispositivo waste da orientação do carretel. A posição do sensor da detecção da posição da faixa do polo é ajustável. A posição axial da instalação do redutor de velocidade do dispositivo de alimentação está paralela à linha central vertical do dispositivo de alimentação. O dispositivo de recepção tem um mecanismo bonde independente da operação.

6.7. Sistema de controlo: a máquina é equipada com a placa elétrica independente, o interruptor do escapamento, a fonte de alimentação da estabilidade da C.C. e os outros componentes de circuito do poder, PLC do controle, relé, dispositivo de controlo do motor, etc. E conexão externo, usando conectores e a tabela terminal. O PLC USA OMRON. O teto do cabo distribuidor de corrente é parcialmente perfurado. Os cabos e os canais de ar entre o outro equipamento são prendidos e conduzidos abaixo.

Compromisso da cooperação

1. Promessa nova do equipamento

Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.

2. Compromisso da confidencialidade

Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.

3. Compromisso do serviço pós-venda

(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;

(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh

(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
