Detector totalmente automático de X Ray para a multi detecção da bateria do poder de enrolamento da camada
1,1 campos da aplicação:
O equipamento é usado principalmente na detecção automática em linha de bateria do poder de enrolamento da multi-camada na indústria energética do lítio.
introdução 1,2 de funções e de princípios do equipamento:
O dispositivo emite-se raios X através de um gerador de raio X, penetra-se o interior da bateria, e é pegarado por um detector do tela plano que tome imagens e fotografias. Através do software relacionado do computador ao processamento de imagens e a análise e o julgamento automáticos. Identifique bons e produtos maus, e selecione os produtos maus, dianteiro e traseiro a extremidade do equipamento pode ser conectado com a linha de produção.
fluxo da operação do equipamento 1,3:
1.3.1 a linha principal da logística do cliente são divididos em dois tração-nos materiais, que são transportados à área de teste através da correia transportadora; Encontre exatamente o lugar do teste através do mecanismo de posicionamento do ponto de teste na área de teste;
1.3.2 realizam a inspeção e o julgamento automáticos através de software relacionado do computador. A extremidade de descarregamento é produtos defeituosos para fora automaticamente classificados por uma mão mecânica e colocados na posição designada. A bateria APROVADA passa afastado pela cadeia de fabricação.
1.3.3 o material entrante do produto são alimentados com A/B, e o manipulador de alimentação agarra duas páletes (um A e um B) no tempo de A puxar a correia do equipamento. Depois que a detecção é terminada, o manipulador de alimentação agarra duas páletes no tempo de A e deixa cair o material ao mesmo tempo. Cada pálete é uma única pilha, e o tamanho total é um.
1.3.4 a disposição do raio X são em forma de u, e a conexão entre os materiais superiores e mais baixos com a correia principal da tração é o manipulador, quando o manipulador superior e mais baixo dos materiais for projetado e produzido pela tecnologia profissional.
1.3.5 com função da leitura do código do qr, arma sr-751 da exploração; Ligue com todas as medidas e imagens, salvo no formato de Excel.
A coleção unificada produto de 1.3.6 NG (pálete e bateria) será removida manualmente e colocada na posição designada, e em 6 partes será armazenada pelo menos.
1.3.7 o sentido de alimentação da linha de produção são da direita para a esquerda, e a orelha do polo da bateria é perpendicular à linha principal da logística do cliente.
composição do equipamento 1,4
sistema de 1.4.1 cremalheiras
O dispositivo tem um quadro quadrado da soldadura, e a carcaça é placa de aço com uma espessura de 15-30mm.
A cor da placa da cremalheira e do selo é o cinza morno 1C do computador (ou de acordo com o cartão da cor do cliente).
1. 4,2 peças do equipamento
A superfície de aço da máquina inteira é chapeada com o cromo, e a superfície das peças de alumínio é tratada com a oxidação dura.
equipamento 1.4.3 que transporta o sistema
A correia transportadora de alimentação do equipamento e o descarregamento da correia da tração do transporte são conectados com a correia principal da tração (o projeto final acima 3D prevalecerá).
estrutura 1.4.4 total:

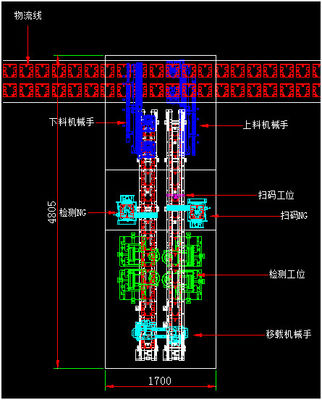

Tamanho total (comprimento * largura * altura): 4805mm×1700mm ×1800mm (há uma diferença pequena no tamanho real)
1,5 componentes principais:
gerador e sistema de controlo de raio X de 1.5.1 micro-focos.
1.5.2 detecção do raio X e sistema da imagem latente.
1.5.3 caixa da proteção do raio X.
1.5.4 PC para o software do controle e do processamento de imagens, a medida e o software do julgamento.
chapa metálica de 1.5.5 radiação-provas, sistema de detecção, correia transportadora, classificando o manipulador, dispositivo do esconderijo do NG, carga e descarregando o manipulador.
Ii. materiais entrantes e especificações de produto apropriadas para o equipamento:
2,1 especificações testaveis da pilha:
| Altura da bateria | 148mm |
| A largura da bateria | 100-200mm |
| A espessura da bateria | 15mm |
método de 2,2 inspeçãos: automaticamente verifique e determine GAP entre o cátodo e o ânodo na parte superior e mais inferior da pilha desencapada (elétrodo positivo do pacote negativo do elétrodo).
2.2.1 testam os quatro cantos da pilha, nos quatro cantos de A, de B, de C e de D da pilha desencapada.

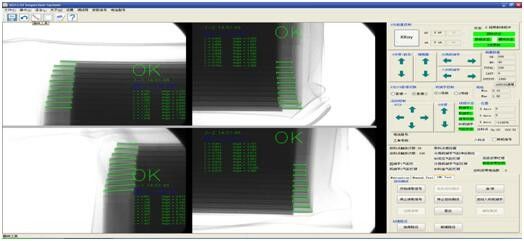

2.2.2 a distância do deslocamento entre o cátodo angular e o ânodo da pilha desencapada podem ser detectados, e os dados entre cada camada podem ser output na exposição e os valores do máximo, os mínimos e os médios podem estatisticamente ser analisados. O número das camadas do objeto da inspeção (ROI) pode ser ajustado de acordo com as exigências, o máximo é 40 camadas (≤ material do lítio do ferro 40 camadas, ≤ três material 30 camadas; Tome a amostra fornecida pelo comprador como o padrão de referência.
modo de operação 2,3: medida automática, julgamento automático de bons e produtos maus de acordo com os padrões prescritos, e classificação automática de produtos maus.
Iii. capacidade da inspeção do equipamento
precisão da determinação 3,1: precisão S=±60 m ou menos da repetição (medido em tabuletas padrão).
3,2 verificam o modo
3.2.1 automáticos completos: a bateria automaticamente será fornecida e transportada para a inspeção automática, e os produtos APROVADOS e defeituosos automaticamente serão separados e descarregados de acordo com o resultado determinado pelo procedimento de acordo com categorias indesejáveis diferentes.
3.2.2 semiautomáticos: a inspeção automática será conduzida para a fonte automática e a entrega das baterias. Contudo, a inspeção determinará os seguintes métodos de tratamento:
< semi-automatic="" 1=""> OK/NG pela determinação manual, nenhuma intervenção manual (determinação), o equipamento no estado à espera;
< semi-automatic="" 2=""> Reconhecimento automático da máquina de OK/NG. Ao determinar ESTÁ BEM ou o NG, a máquina pode ajustar o apoio para a intervenção manual, tempo de espera opcional (mínimo 1 segundo, ilimitado máximo). No modo à espera, se não há nenhuma intervenção manual, a máquina processará automaticamente de acordo com o resultado do julgamento.
manual 3.2.3: todos os movimentos do mecanismo podem ser movidos pelo jogador;
descrição da função 3,3 principal do equipamento:
detecção da imagem do raio X de 3,4 tempos reais;
a medida linear da distância 3,5 pode ser realizada;
3,6 com a função do armazenamento de dados do multi-grupo, a detecção de tipos diferentes de produtos podem ser realizados simplesmente com referência aos procedimentos correspondentes, e o número de programas automáticos da detecção pode ser salvar sobre 60;
3,7 imagens da detecção e dados de teste das peças múltiplas da mesma bateria serãos na mesma tela para a conveniência do julgamento manual
3,8 testado a altura do banco: 750±10 milímetro acima da terra.
3,9 medidas e contramedidas de segurança:
3.9.1 o raio X fecha-se automaticamente quando a porta e a janela da manutenção de equipamento são abertas.
3.9.2 desligam o raio X automaticamente quando não há nenhum material entrante por 5 minutos continuamente (a hora pode ser ajustada pelo usuário).
3.9.3 usam o indicador da radiação e usam o indicador de estado para mostrar o estado de trabalho do raio X.
3.9.4 ≤ 1.0v /h do escapamento do raio de X (que usa um verificador da dose de radiação certificado por um terceiro).
ambiente operacional do equipamento 3,10:
procura de 3.10.1 poderes: AC220V/10A, 4000W
3.10.2 temperaturas: ℃ 25℃±3.
pressão de ar 3.10.3 comprimido: 0,5 ~ 0.7mpa (5-7kgf/cm2), fluxo: 15L/min.
humidade relativa 3.10.4: RH do ≤ 60% (nenhuma condensação).
3.10.5 pesos do equipamento: 3000KG.
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
