Esquema do equipamento de soldadura

Para a soldadura de seus produtos, nós projetamos um grupo de sistema da soldadura de laser, que consiste principalmente na máquina de soldadura do laser e na soldadura

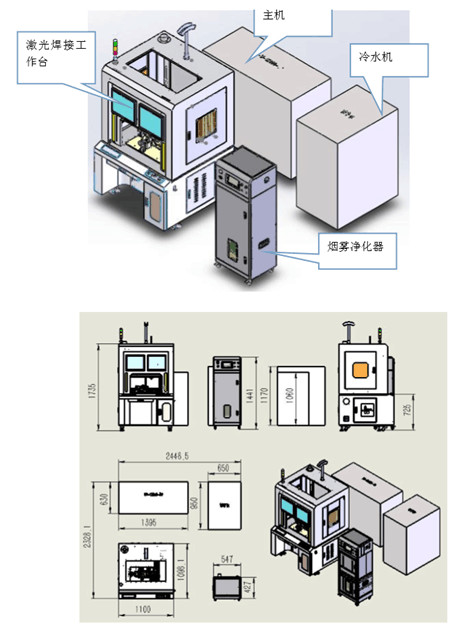

A composição da bancada é como segue:

1 estrutura e configuração

1,1 configuração e parâmetros da máquina de soldadura do laser:

Modelo uw-s1500-tu

O poder do laser do máximo é 1500W

O meio de funcionamento do laser é lubrificado com fibra ótica da terra rara

O comprimento de onda do laser é 1080nm±5nm

Luz contínua da largura de pulso

Estabilidade ±1% do poder

Output a quantidade de poder inteiro da máquina do canal da fibra ótica 1 <5kw>

Apontando a luz vermelha

Entrada de poder AC380V±10%/3P+PE

Tamanho principal da máquina: 1395L*630W*1060H (milímetro)

Método refrigerando: refrigerar de água

Tipo de relação de fibra ótica QBH

Diâmetro de fibra ótica 50um, 100um opcional

Fibra da qualidade BPP 50um do feixe, <2mm>

Comprimento de fibra ótica 10m padrão

1,2 parâmetros mais frios

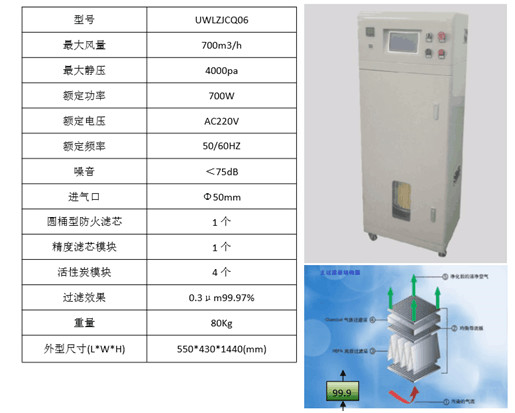

2,3 parâmetros e configuração do purificador do fumo

O tubo de vácuo tem um desempenho de fogo alto, a avaliação do fogo pode alcançar v-0. 

Estrutura do quadro do metal do corpo, espessura material do quadro de 1,5, cofre forte e bens; A estrutura é clara, dividido em: filtre a sala, a sala da purificação do ar, e a câmara da exaustão. 

Projeto especial da roda de vento do metal do redemoinho da liga, resistência da fadiga, operação estável, volume de ar de baixo nível de ruído, alto, grande força da sução, eficiência de fumo alta. 

A camada de filtro no elemento de filtro tem uma característica à prova de fogo alta, que possa imediatamente alcançar a exigência à prova de fogo do ℃ (de 200-300), e a categoria à prova de fogo pode alcançar v-0. Filtragem da elevada precisão até 0,3 mícrons. 

Com acessório o módulo ativado do carbono, o projeto de vários estágios da filtragem assegura a filtragem completa de substâncias prejudiciais no fumo para proteger o ambiente e a saúde humana. 

Instale o regulador stepless, volume de ar pode ser ajustado na vontade. 

Com função cronometrando, pode ajustar o tempo do começo e de parada. 

Com a função da indução da temperatura, o valor da temperatura de limite pode ser ajustado. Quando a temperatura de limite é alcançada, a função do alarme estará começada, o fã parará de correr, e a válvula de solenoide será aberta para começar o nitrogênio extinguir a função. 

Com função do feedback da pressão, pode ajustar o valor da pressão do limite, quando a pressão interna alcança a pressão do limite, começam a função do alarme.

estrutura de apoio 2,4 da tabela da soldadura (a tiragem do efeito é para a referência somente, refere por favor o projeto real para detalhes):

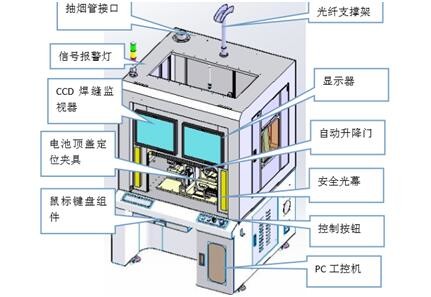

Construção da tabela (com capa)

Estrutura interna da tabela (remova a capa)

estrutura de solda do dispositivo bonde 2,5

1) especificações de produto

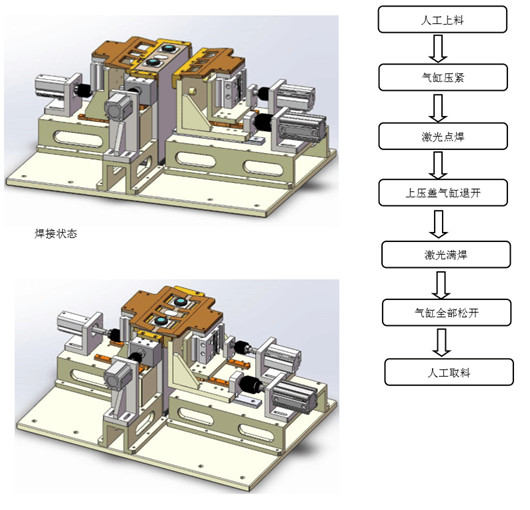

2) gabarito da soldadura da tampa de bateria

Estado da carga

2,6 maiores parte da tabela da soldadura

2,7 tipos do componente principal

Sistema de controlo

1. A bancada da soldadura é controlada pelo PC industrial; 2. A trilha da soldadura é programada pelo método de ensino, e o processo da soldadura é automatizado. O procedimento de soldadura pode ser alterado, e a operação pode ser fixa

Altere a permissão, possa ser ajustado com o controlo automático da relação da operação; A trilha da soldadura é entrada ensinando, e o processo da soldadura é automatizado.

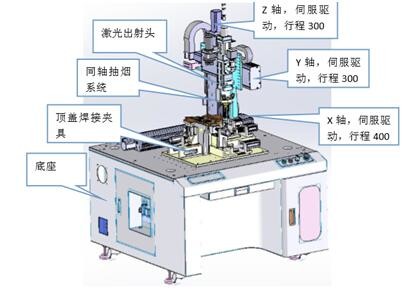

A configuração principal é como segue: 1) as unidades da tradução da linha central de X: a movimentação do servo motor, 400 milímetros, precisão de posicionamento repetitiva +/- de 0,03, será sujeita ao projeto real 2) Unidades da tradução de Y: a movimentação do servo motor, 300 milímetros, precisão de posicionamento repetitiva +/- 0,03, será sujeita ao projeto real 3) Unidades da tradução da linha central de Z: a movimentação do servo motor, 300 milímetros, precisão de posicionamento repetitiva +/- 0,03, será sujeita à bancada real do projeto 3 adota o projeto integral, porta traseira de controle de distribuição para facilitar o ajuste e a manutenção; Padrão com monitor, ipc, monitor;

Iii. cálculo da eficiência

Eficiência da soldadura: f=W/E

F: o número de laser aponta o por segundo produzido pela máquina de soldadura do laser

W: média potência de saída da máquina de soldadura do laser

E: a soldadura do impulso único exige a energia

F: F = W/E

F é o que nós chamamos normalmente a frequência, deixou-nos chamá-la hertz.

Eficiência superior da soldadura da bateria: comprimento de soldadura: o tempo de descarga manual da bateria (de 46+173) x2=438mm (a taxa da soldadura é 50mm/s, e o esquema é avaliado de acordo com a bateria 46173) é calculado de acordo com 8s, a ação 2s do cilindro, movimento 2s do eixo necessidades de solda de um final da bateria

9 + 3 + 2 + 8 + 2 + 2 = 26 s

Eficiência da soldadura: 60/26=2.3PPM

Iv. custo de operação

1) o elemento de filtro é substituído uma vez por mês, um de cada vez. Um refrigerador precisa um elemento de filtro no total;

2) a lente comum da proteção da soldadura, a perda depende do uso;

3) entrada de poder exigida pelo equipamento e pelo custo dos operadores;

Compromisso da cooperação

1. Promessa nova do equipamento

Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.

2. Compromisso da confidencialidade

Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.

3. Compromisso do serviço pós-venda

(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;

(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh

(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
