I. perfil do equipamento:

introdução 1,1 às funções e aos princípios do dispositivo:

A máquina de soldadura do prego da selagem é composta principalmente de alimentar e de descarregar o mecanismo, mecanismo da pilha da calibração da bateria do poder, mecanismo da limpeza do laser do espelho da vibração, mecanismo superior do prego da selagem, mecanismo da soldadura da selagem, mecanismo da eliminação do produto defeituoso, tampa de máquina do quadro, laser 600W (soldadura), máquina do laser 50W (limpeza), refrigerador, armário de controle bonde, purificador do fumo e assim por diante.

Tem as seguintes funções: carga e descarregamento automático, limpeza automática, carga automática de pregos da selagem, soldadura automática, armazenamento automático de produtos incompetentes, remoção do fumo e outras funções.

Nota 1: o sistema do refrigerador e da soldadura pode ser colocado separadamente e instalado na posição específica especificada pelo cliente.

2: o material entrante da bateria é única bateria desencapada.

3. O tamanho do projeto será sujeito às circunstâncias reais.

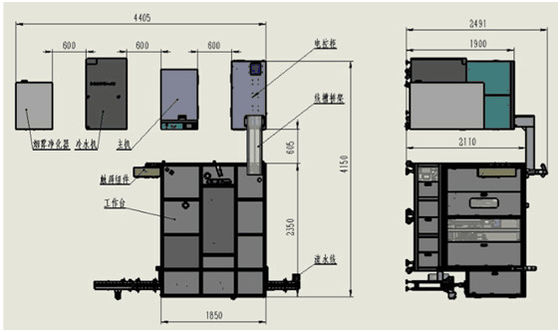

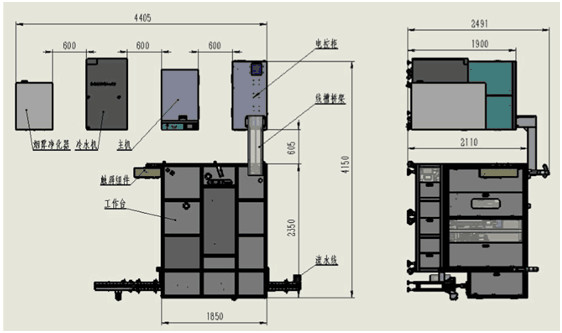

Dimensão externo do equipamento (L*W*H/mm): tamanho de armário bonde independente do controle de ≤4500*4200*2500mm (a dimensão final será sujeita ao desenho de projeto, a parte superior da altura do farol é 2500mm fora da terra): peso total de 1200/600/1900mm do equipamento: 2500KG.

1,4 características técnicas:

1. Função de alimentação automática; Limpeza automática do laser (nenhuma cristalização ou o outro corpo estranho contínuo e a nenhuma grande quantidade da eletrólise);

2. Função de alimentação automática do conjunto do prego da selagem do CCD (os pregos de borracha entrantes não podem afetar o efeito do conjunto dos pregos após o conjunto);

3. Função automática encontrando e de selagem da solda automática do CCD do prego de laser da soldadura (o único lado da diferença de harmonização entre o orifício de injeção e o prego líquidos é 0.07-0.1mm);

4. Eliminação automática de produtos defeituosos;

5. Equipado com o código de barras que faz a varredura da função e da função do armazenamento de parâmetros obrigatórios da soldadura para o código de barras da bateria.

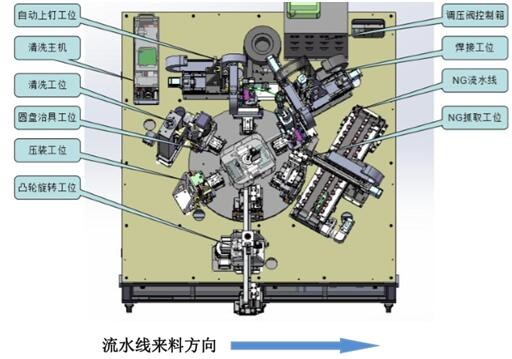

introdução 1,5 de funções da estação

carga de 1.5.1 baterias e exploração do código

A bateria do processo acima é transmitida ao lugar de alimentação do equipamento de soldadura através da linha de transtorte material entrante. O manipulador coloca a bateria do extrator no dispositivo bonde do worktable.

Faça a varredura da bateria, faça a varredura do NG do código, a bateria não é soldado à área do NG.

posicionamento 1.5.2 da pilha da bateria

A plataforma giratória gerencie a bateria à pilha que pressiona a estação, e o cilindro de levantamento com macaco empurra a bateria para a pilha que pressiona o nível baixo, de modo que a superfície da soldadura do prego da selagem esteja paralela à estação da limpeza do laser.

limpeza de 1.5.3 lasers

O laser limpou a camada do óxido em torno do furo da injeção para melhorar a eficiência da soldadura.

1.5.4 instalam pregos da selagem

Depois que a bateria incorpora a estação do PIN, o mecanismo de posicionamento visual do CCD captura a posição do prego da selagem, e o mecanismo de liberação automático do PIN 3d libera o prego da selagem.

1.5.5 detectam a soldadura automática antes de soldar

O mecanismo superior superior comprime o produto para assegurar o nível de referência da soldadura, e o sistema visual da captação captura a posição do prego da selagem. A soldadura de ponto é realizada primeiramente, e a soldadura é terminada então.

Garra de 1.5.6 NG

O código da varredura dos pobres, garra prego-pobre colocou a fita da tração do esconderijo do NG.

anular automático da única bateria 1.5.7

O mecanismo de carregamento toma a bateria fora da bancada, lugares ele na linha de transtorte material entrante, e transmite-a à estação mais baixa através da correia transportadora.

caixa 1,6 elétrica independente

A) funções: usado para a instalação, a fiação e o controle do equipamento.

B) configuração: 1 grupo de caixa elétrica independente.

C) exigências: o tamanho da caixa elétrica é sugerido como (L×W×H/mm): grupo 1200×600×1900/, com os pés de apoio, colocados a 600mm longe do corpo principal do equipamento

A distância.

D) conexão do sulco da fiação entre a caixa elétrica e o corpo principal do equipamento.

seleção de 1,7 tipos de componentes principais:

cor de 4,1 aparências do equipamento: a cor uniforme é cinza morno, e o número padrão da cor é o cinza morno 1C de Pantone, que será comparado com a placa padrão da cor fornecida pelo comprador e comprada pelo comprador

Aprovação por escrito do partido a (o uso da aparência de aço inoxidável exige o equipamento específico);

4,2 a aparência do dispositivo e da janela do tela táctil não terão o nome e o logotipo do vendedor;

4,3 que medem em 1M longe do bocado de funcionamento ou da parede exterior do equipamento, o ruído do ≤ 75db do equipamento;

4,4 o equipamento cumprem com os standard de segurança do equipamento mecânico e bonde relevante de estado e todos os standard de segurança e exigências exigidos pelo código da segurança do comprador. Como a correia, dentes

O movimento da roda e outras peças perigosas precisam de ter medidas da proteção da segurança e os sinais de aviso padrão da segurança, a disposição de dispositivos bondes devem ser tensão razoável e segura, do alto e baixo e fios fortes e fracos

UnitedWinnersLaserCo. Automatização co de cheng do ze de Shenzhen., Ltd.

Nome de arquivo: especificação técnica do número de arquivo do equipamento de soldadura do laser do prego da selagem: **** de Z1XY- - **** 2017 - número de versão 0*: V1.0

Seis linhas separadas

4,5 um anel da parada devem ser ajustados fora do interruptor de parada da emergência para impedir dano aos pessoais ou aos materiais causados pela colisão acidental;

4,6 se a abertura ou o closing da peça movente do equipamento exigem a manutenção manual, um controle de acesso deve ser ajustado;

4,7 a caixa e o encanamento bondes serão protegidos contra a corrosão. O dispositivo do filtro de vácuo será instalado na entrada do vácuo para impedir que o líquido corrosivo incorpore o sistema do vácuo;

4,8 o projeto de todas as peças conformar-se-ão ao princípio homem-máquina da operação, com a aparência pura e generosa. O texto e a cor etiquetam de “transparente incolor do tubo vácuo” -, “pressão”

“- o azul dentro e enegrece para fora,” a tubulação de alta pressão “- vermelho para as peças do equipamento, relação da tubulação;

4,9 o PLC ou o ipc equipado com o equipamento têm o módulo de comunicação com o tela táctil do sistema externo e da cor. A relação de comunicação deve ser equipada com a porta ethernet

Compromisso da cooperação

1. Promessa nova do equipamento

Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.

2. Compromisso da confidencialidade

Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.

3. Compromisso do serviço pós-venda

(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;

(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh

(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
