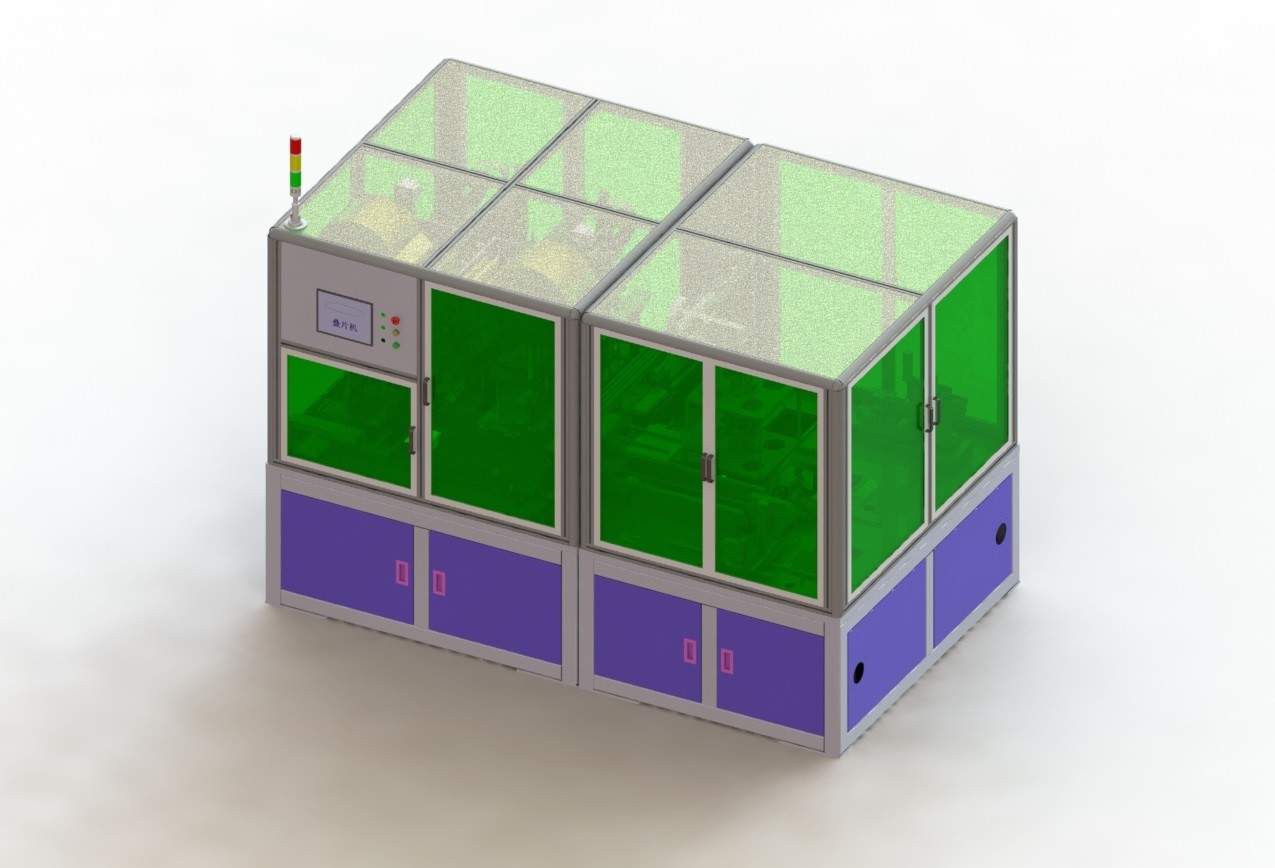

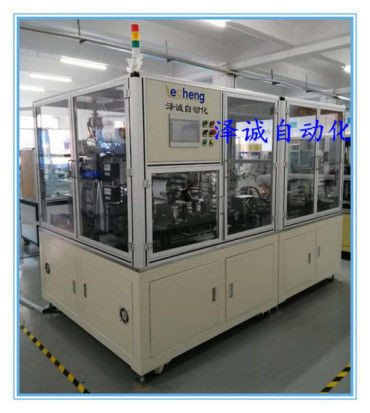

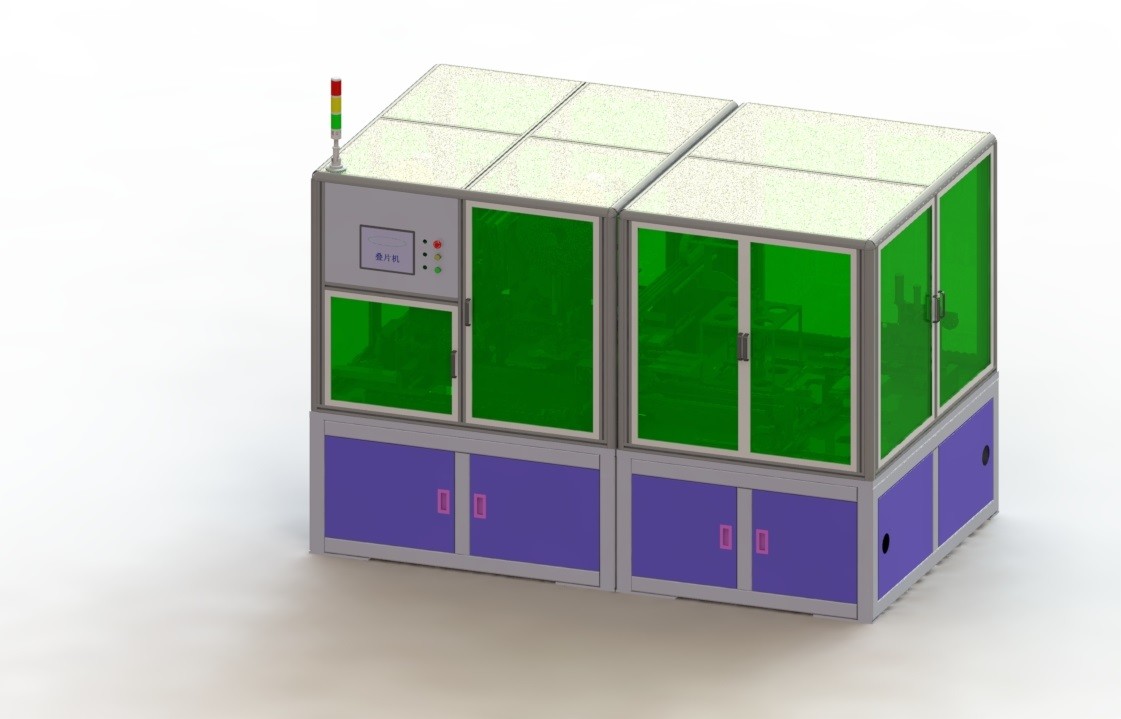

Linha de produção automática da bateria de lítio da máquina da laminação da bateria do poder
1. perfil do equipamento:
introdução 1,1 às funções e aos princípios do dispositivo:
Este equipamento termina o processo automático da laminação de bateria do poder, e suas funções principais incluem a alimentação da folha do polo, a laminação, a bobina da cauda, o esparadrapo e anular. Diafragma ativo desenrolando, através do rolo da transição, o mecanismo vertical da tensão na tabela de estratificação principal. A tabela principal da laminação conduz o diafragma para mover-se para a frente e para trás, dobrando-se em uma forma de Z e colocando o polo. O manipulador positivo e negativo da caixa do filme do polo positivo e negativo para remover o filme do polo, através da plataforma de posicionamento secundária que posiciona, empilha exatamente na plataforma principal da laminação. Após o empilhamento ao número do grupo de partes, pare de laminar, bobina automática da cauda, fita do saco U da borda, automaticamente para baixo à plataforma de descarregamento.
2. Funções do equipamento e parâmetros técnicos
|
Especificações da máquina projeto |
ZCCE04A-01 | ||
| Empilhando a velocidade (microplaqueta do s) | 1,2 segundos/parte | ||
| Precisão do alinhamento entre o polo e o diafragma | Desvio Center ≤±0.5mm (longitudinal) | ||
| Diafragma à precisão do alinhamento do diafragma | O desvio do alinhamento do fim é menos do que ±0.3mm | ||
| Única precisão do alinhamento da microplaqueta | +/- 0,3 milímetros | ||
| Precisão total do alinhamento dos polos | +/- 0,5 milímetros | ||
| Tempo auxiliar da conclusão de uma única pilha (s) | Escolha o tempo ≤5s do enrolamento da cauda do regaço (se enrolar o tempo é acumulado sobre muitas voltas), e o tempo de envolvimento ≤70s | ||
| Tempo de funcionamento do elétrodo uma vez instalado (h) | 0,5 | ||
| Número de laminado | Pode ser ajustado | ||
| Externalizando o diafragma | Número do diafragma ajustável | ||
| Maneira do revestimento | Fita do envoltório U da borda | ||
3. Ambiente do uso do equipamento
(1) ar comprimido: 0,4 ~ 0.8mpa (4-8kgf/cm2), caudal: 280L/min;
(2) exigências do vácuo do equipamento: grau do vácuo: -101kp ~ -50kp, caudal: 8L/S;
coleção de poeira (de 3): party b terá um exaustor no equipamento e reservarão uma relação da remoção de poeira;
(4) temperaturas ambientais: 20 ~ 35℃;
humidade relativa (de 5): 5-55% HORA;
(6) limpeza ambiental: nenhum gás corrosivo, líquido ou gás explosivo no local;
fonte de alimentação (de 7): AC220V, monofásico; A flutuação da tensão é menos de ±10%; Fonte de alimentação: 6KVA.
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
