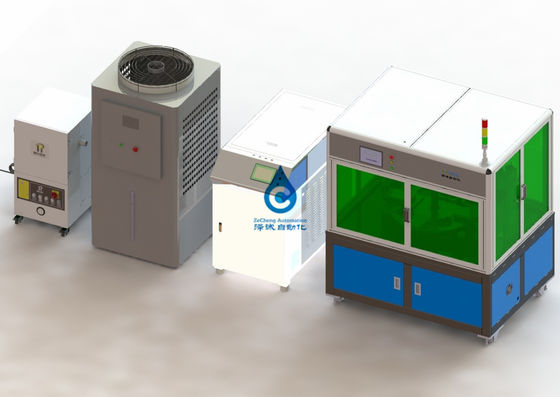

Máquina de soldadura elétrica do laser da coluna do polo do núcleo da máquina de soldadura do laser

Número técnico do esquema:

A:

Máquina de soldadura elétrica do laser da coluna do polo do núcleo

ZCDC13A-00

1, introdução do equipamento

O equipamento é usado principalmente para a soldadura de laser da coluna do polo da pilha de bateria do zinco-níquel, respectivamente, para conseguir o núcleo que posiciona o aperto, a soldadura de laser da polo-pilha do núcleo, a orelha polar do núcleo que dá forma, o núcleo procura um caminho mais curto o teste e os outros processos.

2, equipamento podem adaptar-se aos materiais e às especificações de produto entrantes

2.1. Adaptação às especificações da bateria

Microplaqueta do polo negativo da pilha da bateria de 2.1.1.100 AH única 21 partes, polo positivo 20 partes, um total de 2 larguras monolíticas 68mm do polo da pilha, altura 100mm

Produto do teste de aceitação: bateria quadrada 100AH do níquel do zinco

2.1.2. Diagrama do tamanho da placa

Figura da placa positiva a parte do cátodo de figura

2,2, efeito de solda;

3 parâmetros técnicos do equipamento
3,1, poder total: ≤15KW;
3,2, fonte de alimentação: AC380 V±10% 50HZ, sistema de cinco fios trifásico;
3,3, ar comprimido: MPa do pressure≥ 0,5, ³ /h de flow≥12m;
3,4, fonte do vácuo: ≤-90KPa (fornecido pelo partido A), ³ /h de suction≥18m;
3,5, peso do equipamento: toneladas ≤1.5. Exigências à terra da carga: 650kg/㎡;

3,6, nitrogênio: pressure≥0.5 MPa, ³ /h de <0.2m,

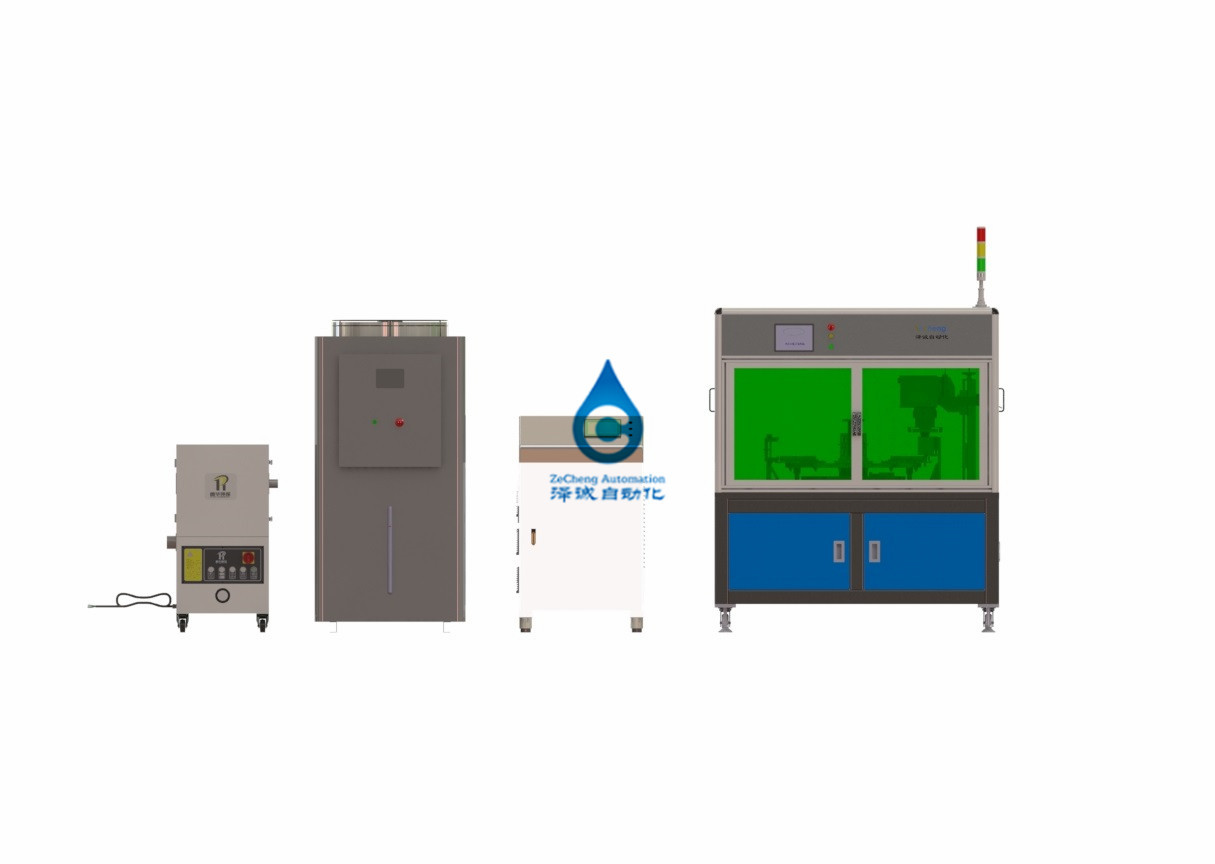

3.7. Dimensões: (comprimento) 4620* (largura) 1500* (altura) 2000; (para a referência somente, principalmente no tipo);
3,8, ≥ 5PPM da eficiência do equipamento (eficiência de funcionamento do equipamento, com exclusão de outros fatores, ≥ 99% da taxa de sobrevivência do equipamento, ≥ 98% do rendimento de produto;

poder de 3,9 lasers: multi-modo 4000W
4. introdução da função

4.1. Soldadura de laser da orelha de Polo que dá forma a mechanis

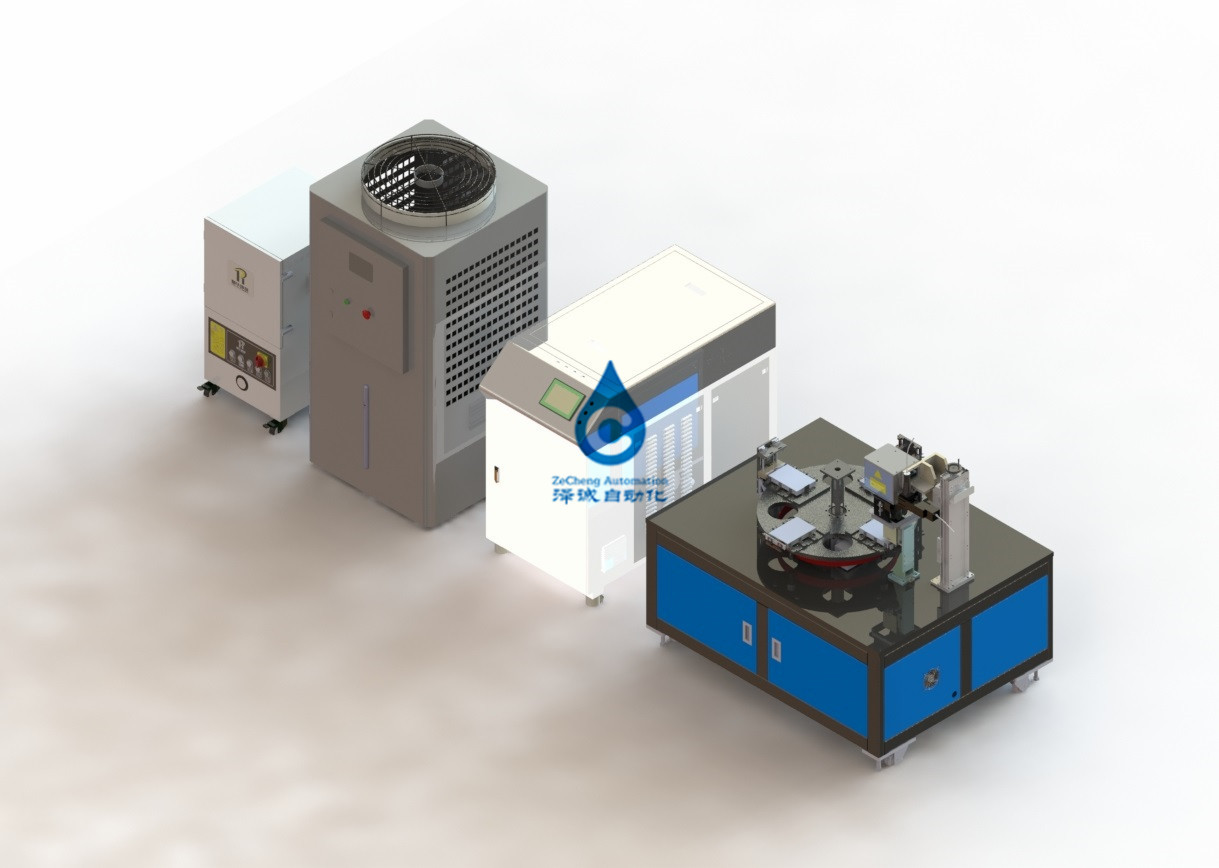

o projeto da plataforma giratória de 4 estações, 1 estação que carrega, posicionar, apertando, estação 2 que pressiona o vácuo da soldadura de laser, dar forma de solda de 3 estações, estação 4 procura um caminho mais curto o teste.

4,2 posicionamento do material sobre a pilha

A estrutura pneumática do cilindro e da mola é adotada para apertar o dispositivo elétrico, afrouxa o posicionamento e melhora a precisão da operação de cada estação na plataforma giratória.

4,3 soldadura de laser polar da orelha

4.3.1 conjunto compacto da soldadura de laser: Quando o núcleo elétrico é transferido à estação da soldadura de laser na tabela giratória, comprima o cilindro da compressão e para pressionar a orelha elétrica do polo do núcleo à coluna do polo para assegurar-se de que a orelha do polo não esteja fraca durante a soldadura de laser.

4.3.2 componentes da soldadura de laser:

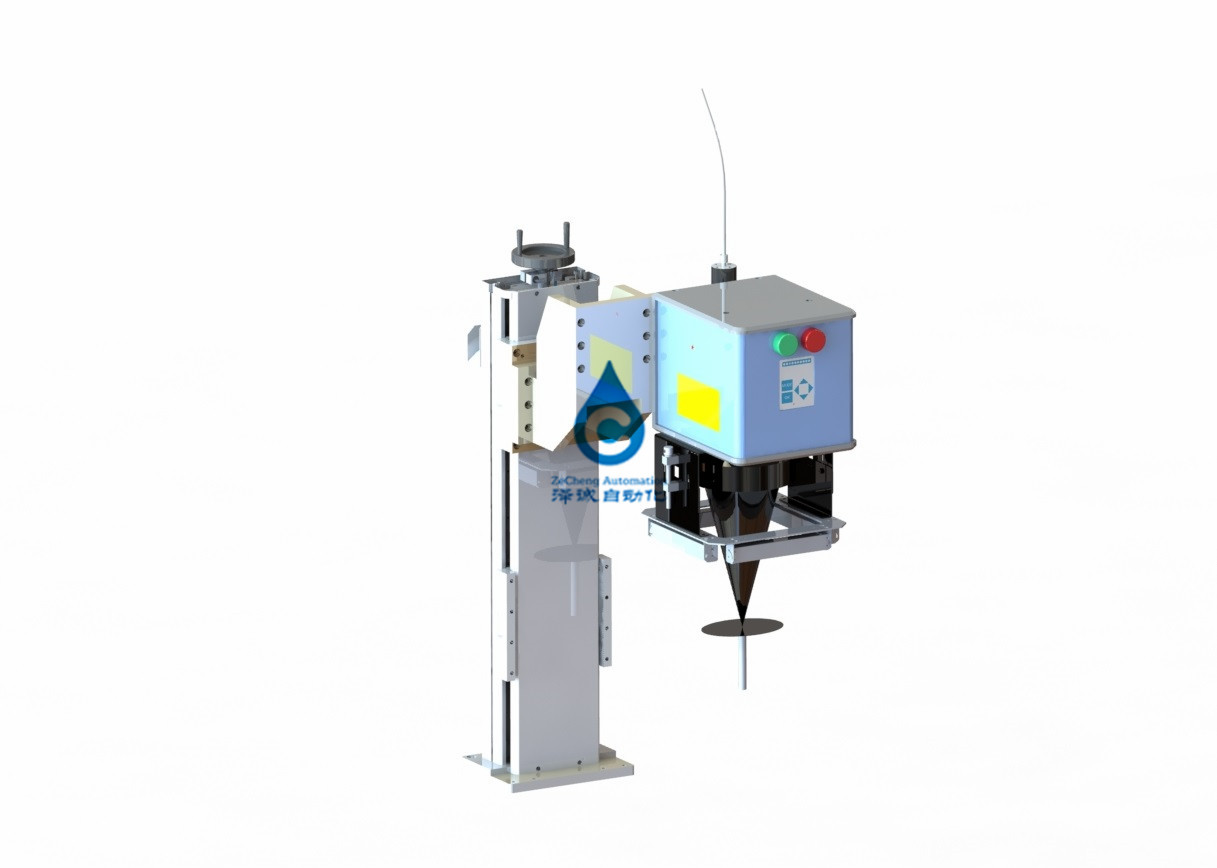

Anfitrião do laser: O anfitrião do laser consiste no laser, máquina refrigerar de água, cabeça de soldadura

Laser: O laser adota o laser contínuo doméstico da fibra de Chuangxin. Veja a seguinte tabela para os parâmetros técnicos principais

Refrigerador de água: adote a unidade mais fresca morna da água do dobro da elevada precisão

Veja a seguinte tabela para os parâmetros técnicos principais

4.3.3 sistema do vácuo:

Sistema da purificação das emanações

Oportuno e absorva eficazmente o fumo de solda, mantêm o espaço de trabalho de solda para limpar, e para impedir que o fumo afete a qualidade de solda, o equipamento é equipado com um purificador do fumo.

O purificador do fumo e da poeira é composto principalmente da boca de fumo, transportando a tubulação, o fã da roda, a tela de filtro e o algodão refinado.

Os parâmetros técnicos principais do purificador do fumo e da poeira são mostrados na tabela abaixo

(5) reconstrução polar da orelha

(7) a tensão do teste
O cilindro conduz o bloco dando forma para dar forma à posição após a soldadura de laser, e a pressão dando forma é ajustável.

A pilha é pressionada e fixada, e a orelha do elétrodo da pilha é testada para a tensão. A tela de exposição é controlada para distinguir entre a tensão qualificada e incompetente da pilha. Após o esse, a bateria é recolhida e separada manualmente.

sistema da plataforma giratória (de 7)

Este componente é conduzido por uma plataforma giratória e consiste em um mecanismo de levantamento com macaco. No estado de levantamento com macaco, a tabela giratória gerencie para assegurar-se de que a rotação do dispositivo elétrico e da pilha em cada estação seja lisa, e não haja nenhuma colisão com outros componentes. Volta à estação seguinte quando a plataforma giratória deixar cair, cada estação a operar-se.

lista da configuração de equipamento (de 8)

5. Ambiente do uso do produto

5,1 ar comprimido: 0.4-0.6mpa; Tráfego: 15L/min

fonte de alimentação 5,2: AC380V monofásico; Flutuação pequena ±10% da tensão;

humidade relativa 5,3: 30-55%HR;

5,4 nenhum gás corrosivo, líquido ou gás explosivo no local.

1. Acessórios aleatórios

Refira por favor a seguinte tabela para os acessórios aleatórios (para cada grupo)

2. Tipos componentes principais

3. Critérios de aceitação

A aceitação do equipamento é dividida na pre-aceitação e na aceitação final.

1) Pre-aceitação: A pre-aceitação será realizada na empresa do partido b, e o partido A enviará pessoais e pessoais do partido b para confirmar a composição do equipamento, a aparência, a função e os parâmetros relevantes. O equipamento que solda 3 amostras continuamente, o tempo da parada programada causado por razões materiais não é contado. Durante a operação, o rendimento, a função alta e os parâmetros técnicos do equipamento foram investigados.

2) Aceitação final: A aceitação final será conduzida pela empresa do partido a. O equipamento será transportado à oficina do partido a, e verificado e aceitado após a instalação e a eliminação de erros. O equipamento que solda 10 amostras continuamente, o tempo ocioso da máquina causado pelo material não é contado. Durante a operação, o rendimento, a função alta e os parâmetros técnicos do equipamento foram investigados. Se há qualquer problema com o equipamento durante a inspeção de aceitação, o partido B deve, segundo as exigências do partido que A, transforma o equipamento dentro do tempo o mais curto.

3) Explicação adicional: Dentro de um mês após a comissão do equipamento, se o partido A não realiza a produção e a aceitação experimentais devido ao insuficiente material ou às facilidades de apoio preparação ou falha cumprir as exigências da especificação técnica, o equipamento será julgado para ter passado a inspeção de aceitação.

4. Plano de treinamento

O partido B é responsável para arranjar coordenadores profissionais para conduzir o treinamento profissional para pessoais do uso 1-3 e da manutenção após a eliminação de erros do equipamento do partido a. Os índices de formação são como segue:

1) Compreenda os módulos funcionais do equipamento inteiro

2) Procedimentos e precauções de funcionamento para o uso apropriado do equipamento

3) Exemplo do programa do dispositivo e descrição de programação

4) Conhecimento da proteção de solda

5) Princípio e tecnologia de solda

6) Instruções da manutenção de equipamento

5. Espaço do trabalho

Os artigos não especificaram na tabela são julgados para ser além do alcance da fabricação e da execução pelo fornecedor.

Local que comissão o plano

O local que comissão o plano refere o processo da instalação, de comissão e de treinamento de equipamento terminados pelo coordenador do equipamento ao local do usuário.
