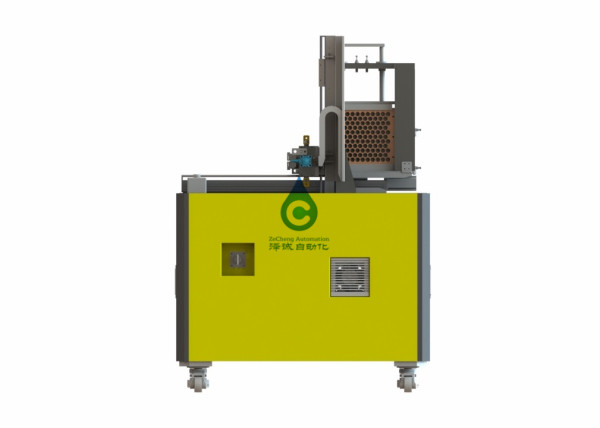

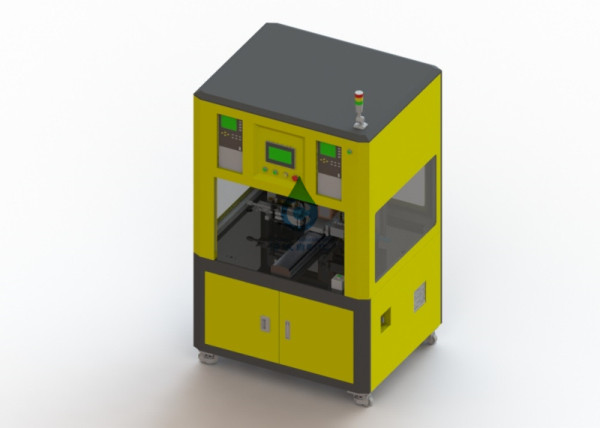

Máquina de solda semiautomática para a bateria cilíndrica 0.1-0.3mm
especificações
3,1 para adaptar-se ao objeto
Tamanho de pilha cilíndrico
| Modelo | Diâmetro (milímetros) | Comprimento (milímetros) |
| ZQA01B | 18-35 | 50-80 |
3,2 parâmetros técnicos do equipamento
|
especificações Artigo |
ZPBC02-00 | |
|
技术参数 Parâmetros técnicos |
Eficiência (PPM) | 30 |
| Níquel a espessura da camada (os milímetros) | 0.1-0.3 | |
| XTrip (milímetros) | 500 | |
| YTrip (milímetros) | 500 | |
| Corrente de soldadura (A) | 500-5000Adjustable | |
| Tempo de soldadura (Senhora) | 1-100Adjustable | |
| Sistema de ar comprimido | fonte 0.4-0.7MPaAir fornecida pelo partido A | |
| O poder total (quilowatts) | 3 | |
| Poder de funcionamento normal (quilowatts) | 2,5 | |
| Esboço (L*W*H) | 1200*1000*1900 | |
3,3, efeito da soldadura
Especificações mecânicas
4,1 sistema de alojamento da cremalheira
O dispositivo tem um esqueleto de solda estável e seguro. A carcaça é feita da placa de aço com uma espessura de 20-25mm e a superfície é galvanizada.
A tampa exterior adota a estrutura do chapa metálica e a de alumínio da liga, bonito e generoso
4,2 sistema de solda do dispositivo elétrico da bateria cilíndrica
A bateria cilíndrica é descarregada manualmente ao dispositivo elétrico de posicionamento para o posicionamento exato

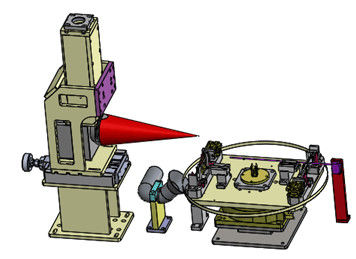

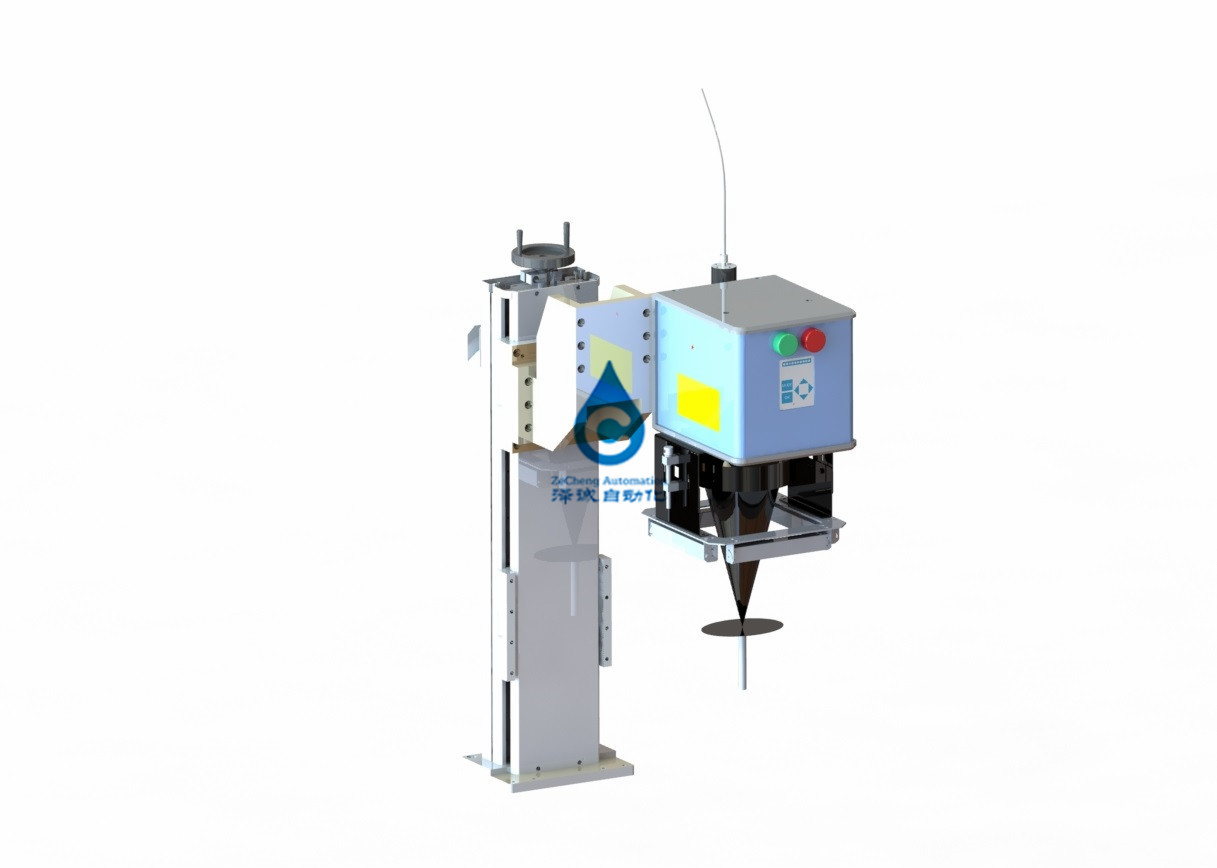

4.3 sistema de solda da plataforma
O servo motor conduz o parafuso da bola para conduzir a plataforma para realizar o movimento X-Y no trilho de guia linear preciso, e os pinos na bateria cilíndrica são distribuídos soldando.
O mecanismo de solda é simétrico em ambos os lados e é soldado simultaneamente
4,5 o sistema operacional
Operação do tela táctil. Há os botões da partida, da parada de emergência, os manuais e os automáticos
4,6 sistema de controlo
A máquina é instalada independentemente com placa elétrica, interruptor interno do escapamento, de estabilidade da C.C. fonte de alimentação e outros componentes de circuito do poder, controle com PLC, relé, dispositivos de controlo do motor.
A conexão com a parte externa será feita por meio do conector e da estação terminal.
O PLC adota o teto de Panasonic PLC.The do cabo distribuidor de corrente é perfurado. Os cabos e os canais de ar entre o outro equipamento serão prendidos e conduzidos na parte mais inferior
5. Meio da energia
Forneça por favor os seguintes meios da energia
fonte de alimentação 5.1The
1> a flutuação 1%One-time<0> da tensão AC220V±10% é menos de 1% em 0.5s
2>frequency 50Hz±1Hz
5.2Air
1>Pressure 0.5Mpa<5kgf>
2>Capacity 10L/min
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
