Máquina semiautomática da injeção da máquina líquida da injeção para a bateria de lítio 0-200g do ferro
1, o perfil
O dispositivo é apropriado para a injeção líquida semiautomática das baterias. A agulha líquida da injeção é posta manualmente no orifício de injeção líquido sobre o tanque do esconderijo, e o líquido é injetado na maneira de sução, de extração automática do vácuo e de pressão automática.
2. Matérias primas e componentes
1. Tamanho do produto:
| O modelo da bateria | W | L | H | H1 (coluna de A) | S (distância entre a coluna do polo e o orifício de injeção) |
| Unidade: milímetro | |||||
| 2770170 | 70 | 170 | 27 | 0-20 | ≥4 |
| 36171110 | 171 | 110 | 36 | 0-20 | ≥4 |
3: Introdução de máquina líquida da injeção

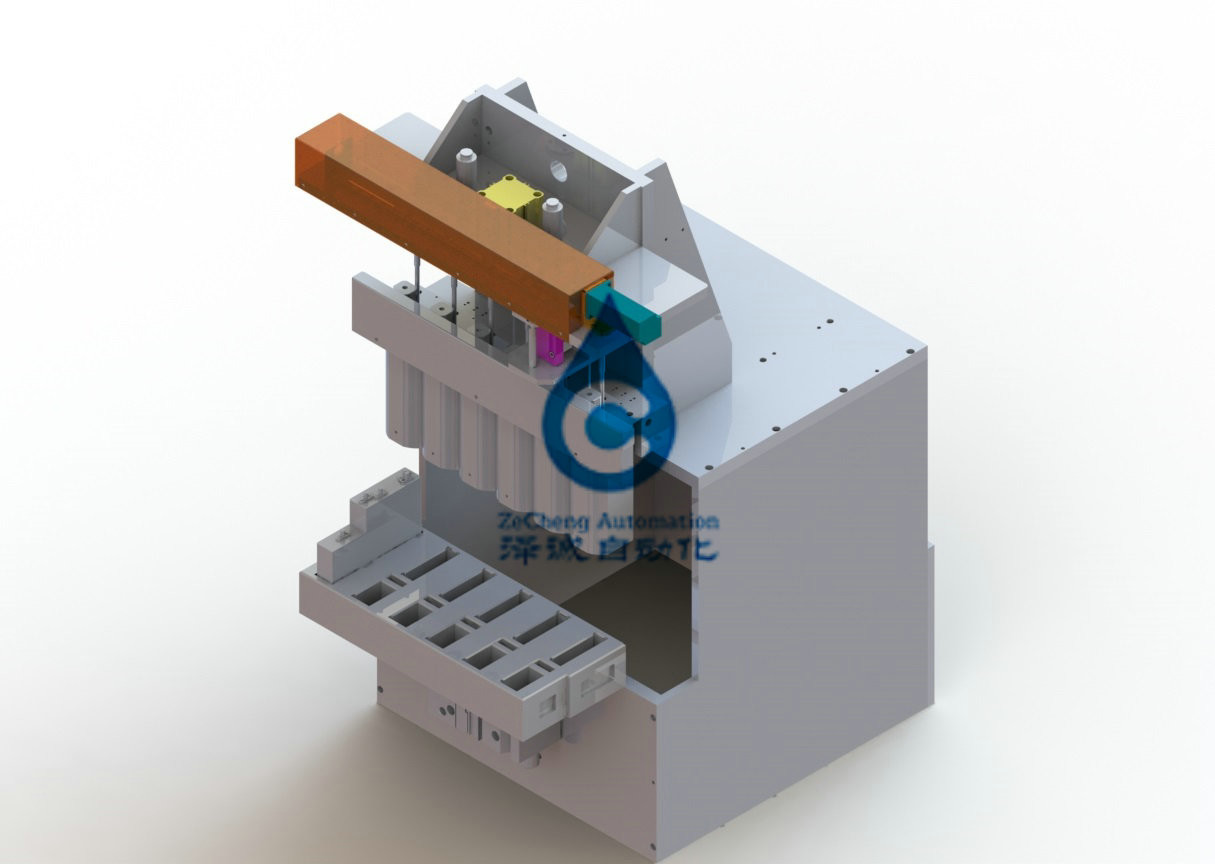

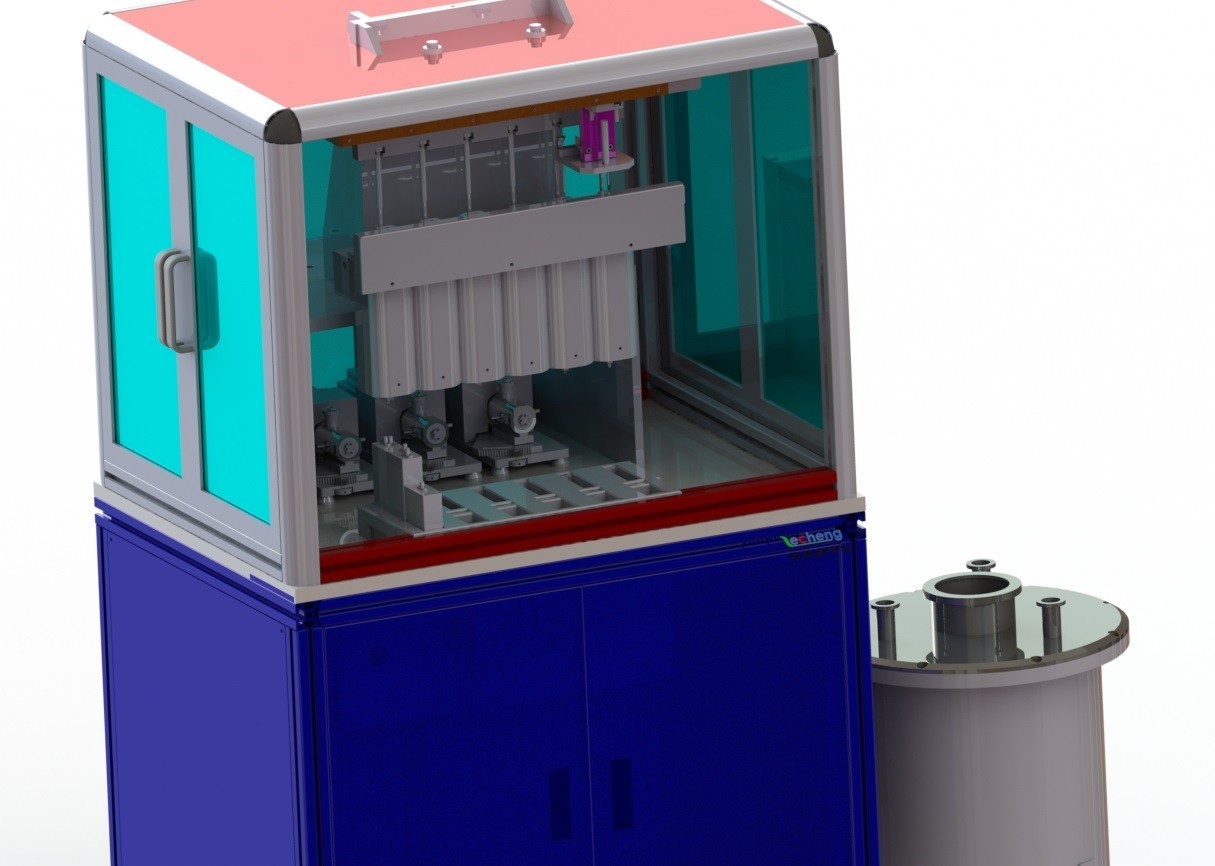

1, a disposição geral
2. Conjunto líquido do cilindro da injeção
Após ter selado o cilindro líquido da injeção, o vácuo é bombeado dentro da bateria e do cilindro líquido da injeção através das tubulações nas quatro tomadas, e o eletrólito é injetado então no cilindro líquido da injeção através da tubulação de injeção líquida. Abra as três tomadas, e o eletrólito é bombeado na bateria pela adsorção do vácuo.
3. levantando o conjunto
Põe manualmente a bateria no dispositivo elétrico de posicionamento, conecte e sele o furo líquido da injeção da bateria e o bocal líquido da injeção no cilindro líquido da injeção através do cilindro de levantamento com macaco.
3. imprensa o componente
O conjunto do cilindro que conduz os 4 obstrui dentro o cilindro da injeção.
4. componentes de selagem
O conjunto do cilindro que conduz os 4 obstrui dentro o cilindro da injeção.
5. conjunto do furo da injeção do líquido de selagem
Um componente que obstrua o eletrólito no furo da injeção do cilindro da injeção.
4. Exigências de equipamento
4.1. Tem as funções do vácuo que bombeiam, a injeção quantitativa do eletrólito e a injeção rápida pressurizada, de que a função da injeção rápida pressurizada pode ser selecionada e a pressão pode ser ajustada
4.2. O diâmetro mínimo da tubulação de vácuo não será menos de 12mm, e a tubulação principal não será menos de 25mm
4,3 o tubo de vácuo são somente em contato com o produto, não a divisória do eletrólito.
4,4 exigências da operação: manual que alimenta, alinhamento do equipamento do furo líquido da injeção, vácuo automático que bombeia, injeção líquida, alimentação manual após a injeção líquida.
alimentação manual do equipamento 4.4.1 e alinhamento líquido do furo da injeção: o processo da operação adota o posicionamento de utilização de ferramentas, que não pode causar dano à aparência da bateria e ao furo líquido da injeção
injeção automática do vácuo 4.4.2:
a bomba de medida 4.4.3 precisa é usada para a injeção líquida da bateria. A quantidade líquida da injeção é ajustável de 0g a 200g, e a precisão líquida da injeção é garantida para ser ±0.5%.
4.4.4 o grau do vácuo a ser alcançado antes que a injeção líquida puder ser selecionada, com o 20~1000Pa opcional.
4.4.5 nenhum eletrólito serão pulverizados ou escapados durante a injeção líquida.
tempo 4.4.6 ereto ajustável: a fim reduzir o tempo da injeção, o dispositivo retém a função da injeção pressurizada rápida.
manual 4.4.7 que anula após a injeção líquida: simples e conveniente para carregar e descarregar.
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
