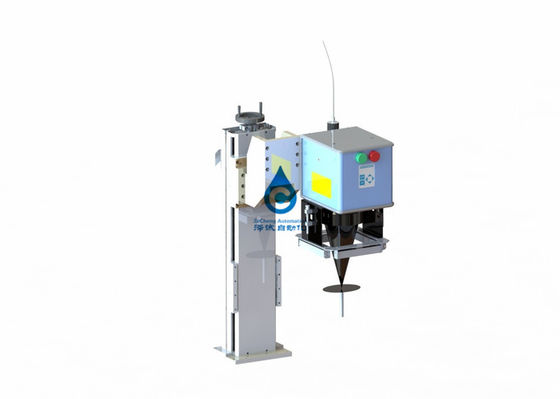

Máquina de solda a laser de pilar de guia de núcleo de célula bateria de zinco-níquel

Número do esquema técnico:

Para:

Máquina de solda a laser de coluna de polo de núcleo elétrico

ZCDC13A-00

1, introdução do equipamento

O equipamento é usado principalmente para a soldagem a laser de coluna de pólo de célula de bateria de zinco-níquel, respectivamente, para obter o posicionamento do núcleo de fixação, soldagem a laser de célula de pólo de núcleo, modelagem de orelha polar de núcleo, teste de curto-circuito do núcleo e outros processos.

2, o equipamento pode se adaptar aos materiais recebidos e às especificações do produto

2.1.Adaptação às especificações da bateria

2.1.1.100AH ​​bateria de célula única chip de pólo negativo 21 peças, pólo positivo 20 peças, um total de 2 pólos de célula monolítica largura 68mm, altura 100mm

Produto de teste de aceitação: bateria quadrada de zinco-níquel 100AH

2.1.2.Diagrama de tamanho de placa

Figura da placa positiva A peça do cátodo da figura

2.2, efeito de soldagem;

3 Parâmetros técnicos do equipamento
3.1, potência total:≤15KW;
3.2, fonte de alimentação: AC380 V±10% 50HZ, sistema trifásico de cinco fios;
3.3, Ar comprimido: pressão≥ 0,5 MPa, vazão≥12m³/h;
3.4, Fonte de vácuo:≤-90KPa(fornecido pela Parte A), sucção≥18m³/h；
3.5, Peso do equipamento:≤1,5 toneladas. Requisitos de carga no solo:650kg/㎡；

3,6, Nitrogênio: pressão≥0,5 MPa,＜0,2m³/h,

3.7.Dimensões: (comprimento) 4620* (largura) 1500* (altura) 2000;(apenas para referência, principalmente em espécie);
3.8, eficiência do equipamento ≥ 5PPM (eficiência operacional do equipamento, excluindo outros fatores, taxa de sobrevivência do equipamento ≥ 99%, rendimento do produto ≥ 98%;

3.9 potência do laser: multimodo de 4000 W
4. Introdução da função

4.1.Mecanismos de modelagem de soldagem a laser de orelha de pólo

Projeto de plataforma giratória de 4 estações, carregamento de 1 estação, posicionamento, fixação, vácuo de soldagem a laser de pressão de 2 estações, modelagem de soldagem de 3 estações, teste de curto-circuito de 4 estações.

4.2 Posicionamento do material na célula

O cilindro pneumático e a estrutura da mola são adotados para apertar o dispositivo, afrouxar o posicionamento e melhorar a precisão da operação de cada estação na plataforma giratória.

4.3 Soldagem a laser de ouvido polar

4.3.1 Montagem compacta de soldagem a laser: Quando o núcleo elétrico é transferido para a estação de soldagem a laser na mesa rotativa, pressione o cilindro de compressão e pressione a orelha do polo do núcleo elétrico na coluna do polo para garantir que a orelha do polo não fique solta durante a soldagem a laser.

4.3.2 Componentes de soldagem a laser:

Host do laser: O host do laser consiste em laser, máquina de resfriamento de água, cabeça de soldagem

Laser: O laser adota o laser de fibra contínua Chuangxin doméstico.Consulte a tabela a seguir para os principais parâmetros técnicos

Refrigerador de água: adote uma unidade de refrigerador de água quente dupla de alta precisão

Consulte a tabela a seguir para os principais parâmetros técnicos

4.3.3 Sistema de vácuo:

Sistema de purificação de fumaça

A fim de absorver o fumo de soldadura de forma atempada e eficaz, manter o espaço de trabalho de soldadura limpo e evitar que o fumo afete a qualidade da soldadura, o equipamento está equipado com um purificador de fumo.

O purificador de fumaça e poeira é composto principalmente de boca para fumar, tubo de transporte, ventilador de roda, tela de filtro e algodão purificado.

Os principais parâmetros técnicos do purificador de fumaça e poeira são mostrados na tabela abaixo

(5) Reconstrução da orelha polar

(7) A tensão de teste
O cilindro aciona o bloco de modelagem para moldar a posição após a soldagem a laser, e a pressão de modelagem é ajustável.

A célula é pressionada e fixada, e a orelha do eletrodo da célula é testada quanto à voltagem.A tela de exibição é controlada para distinguir entre tensão qualificada e não qualificada da célula.Depois disso, a bateria é coletada e separada manualmente.

(7) Sistema de plataforma giratória

Este componente é acionado por uma plataforma giratória e consiste em um mecanismo de levantamento.No estado de elevação, a mesa rotativa gira para garantir que a rotação do dispositivo e a célula em cada estação sejam suaves e não haja colisão com outros componentes.Mude para a próxima estação quando a plataforma giratória cair, cada estação para operar.

(8) Lista de configuração do equipamento

5. Ambiente de uso do produto

5.1 Ar comprimido: 0,4-0,6mpa;Tráfego: 15L/min

5.2 fonte de alimentação: monofásica AC380V;Pequena flutuação de tensão ±10%;

5.3 umidade relativa: 30-55% HR;

5.4 Nenhum gás corrosivo, líquido ou gás explosivo no local.

1. Anexos aleatórios

Consulte a tabela a seguir para os anexos aleatórios (para cada conjunto)

2. Principais marcas de componentes

3. Critérios de aceitação

A aceitação do equipamento é dividida em pré-aceitação e aceitação final.

1) Pré-aceitação: A pré-aceitação será realizada na empresa da Parte B, devendo a Parte A enviar pessoal e pessoal da parte B para confirmar a composição, aparência, função e parâmetros relevantes do equipamento.O equipamento solda 3 amostras continuamente, o tempo de desligamento causado por motivos materiais não é contado.Durante a operação, foram investigados o alto rendimento, função e parâmetros técnicos do equipamento.

2) Aceitação final: A aceitação final será realizada pela empresa da Parte A.O equipamento deve ser transportado para a oficina da Parte A e deve ser verificado e aceito após a instalação e depuração.O equipamento solda 10 amostras continuamente, o tempo de inatividade causado pelo material não é contabilizado.Durante a operação, foram investigados o alto rendimento, função e parâmetros técnicos do equipamento.Se houver algum problema com o equipamento durante a inspeção de aceitação, a Parte B deverá, conforme exigido pela Parte A, transformar o equipamento no menor tempo possível.

3) Explicação adicional: Dentro de um mês após o comissionamento do equipamento, se a parte A não realizar a produção experimental e aceitação devido a material insuficiente ou preparação das instalações de apoio ou falha em atender aos requisitos de especificação técnica, o equipamento será considerado aprovado na inspeção de aceitação.

4. Plano de treinamento

A parte B é responsável por providenciar engenheiros profissionais para conduzir treinamento profissional para 1-3 funcionários de uso e manutenção após a depuração do equipamento da parte A.Os conteúdos formativos são os seguintes:

1) Entenda os módulos funcionais de todo o equipamento

2) Procedimentos operacionais e precauções para uso adequado do equipamento

3) Exemplo de programa de dispositivo e descrição de programação

4) Conhecimento de proteção de soldagem

5) Princípio e tecnologia de soldagem

6) Instruções de manutenção do equipamento

5. Escopo do trabalho

Os itens não especificados na tabela são considerados fora do escopo de fabricação e execução pelo Fornecedor.

Plano de comissionamento do local

O plano de comissionamento do local refere-se ao processo de instalação, comissionamento e treinamento do equipamento concluído pelo engenheiro do equipamento no local do usuário.
