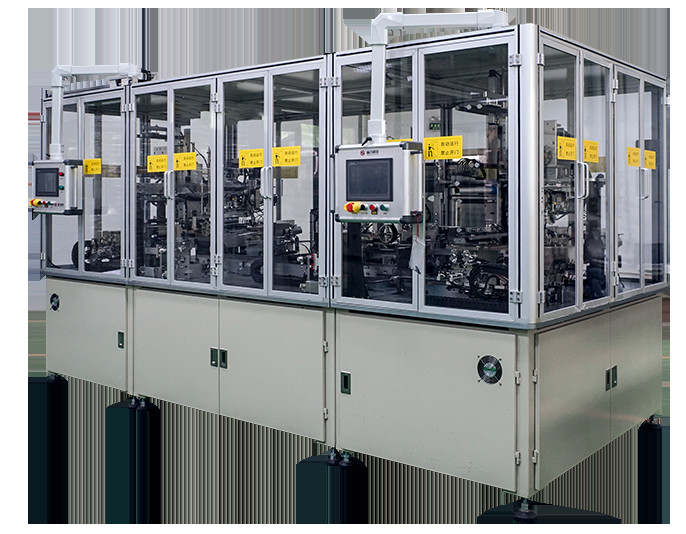

Máquina de estratificação da estação branca de Ion Battery Production Line Double do lítio
1. Perfil do equipamento:
introdução 1,1 às funções e aos princípios do dispositivo:

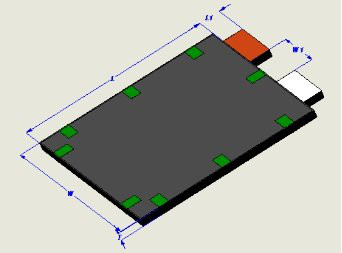

Este equipamento termina o processo automático da laminação de bateria do poder, e suas funções principais incluem a laminação automática, anular da laminação, da bobina da cauda, o esparadrapo e o automático. Diafragma ativo desenrolando, através do rolo da transição, o mecanismo vertical da tensão na tabela de estratificação principal. A tabela principal da laminação conduz o diafragma para mover-se para a frente e para trás, dobrando-se em uma forma de Z e colocando o polo. Manipulador positivo e negativo da caixa do filme do polo positivo e negativo para remover o filme do polo, através da plataforma de posicionamento secundária que posiciona, exatamente pilha sobre a plataforma principal da laminação. Após o empilhamento ao número ajustado de partes, pare de laminar, bobina automática da cauda, fita do saco U da borda, automaticamente para baixo à plataforma de descarregamento.
2. Funções do equipamento e parâmetros técnicos
Especificações da máquina
projeto
ZCCE04A-00
Empilhando a velocidade (microplaqueta do s)
0,7 segundos/parte
Precisão do alinhamento entre o polo e o diafragma
Desvio ≤±0.5mm do centro (longitudinal)
Diafragma à precisão do alinhamento do diafragma
O desvio do alinhamento do fim é menos do que ±0.3mm
Única precisão do alinhamento da microplaqueta
+/- 0,3 milímetros
Precisão total do alinhamento dos polos
+/- 0,5 milímetros
Tempo auxiliar da conclusão de uma única pilha (s)
Tempo de enrolamento ≤5s da única cauda do regaço (se enrolar o tempo é acumulado sobre muitas voltas), e tempo de envolvimento ≤70s
Tempo de funcionamento do elétrodo uma vez instalado (h)
0,5
Número de laminado
Pode ser ajustado
Externalizando o diafragma
Número do diafragma ajustável
Maneira de terminação
Fita do envoltório U da borda
3. Ambiente do uso do equipamento
(1) ar comprimido: 0,4 ~ 0.8mpa (4-8kgf/cm2), caudal: 480L/min;
(2) exigências do vácuo do equipamento: grau do vácuo: -101kp ~ -50kp, caudal: 12L/S;
coleção de poeira (de 3): o partido b terá um exaustor no equipamento e reservará uma relação da remoção de poeira;
(4) temperaturas ambientais: 20 ~ 35℃;
humidade relativa (de 5): 5-55% HORA;
(6) limpeza ambiental: nenhum gás corrosivo, líquido ou gás explosivo no local;
fonte de alimentação (de 7): AC220V, monofásico; A flutuação da tensão é menos de ±10%; Fonte de alimentação: 11KVA.
