Linha de produção automática da bateria de íon de lítio para a limpeza quadrada da bateria da série

Limpeza automática da bateria da série do quadrado de Ion Battery Production Line For do lítio

1.1. Descrição da função

A máquina de alumínio da limpeza da bateria do poder do íon do lítio do poder do escudo do quadrado, principalmente completa o manual quadrado que alimenta, pulverizador da bateria da alta pressão, limpeza de escova, enrola o corte, funções da secagem, da alimentação e o outro.

Função do equipamento: limpo e seco a bateria, apropriada para a limpeza quadrada da bateria da série.

lavagem 1.2.1 com água e escova com escova de cabelo, que pode completamente lavar para fora a cristalização e as manchas do eletrólito na superfície da bateria. A água pode ser filtrada diretamente sistema da circulação do equipamento por próprio e reutilizou através do reservatório, ou reutilizado diretamente através do sistema da circulação da planta. O equipamento é equipado com um calibre de pressão da água, a temperatura de aquecimento do equipamento rt-60 C pode ser ajustado, ele é exigido para ter o pulverizador da baixa pressão e o pulverizador de alta pressão, a pressão de água é ajustado a 0.2-0.3mpa, cada seção do pulverizador é exigido para ter um tanque de água separado, o recuo do tanque de água ou a fileira pode ser comutada; A coluna do polo precisa de adicionar componentes protetores para impedir procura um caminho mais curto da coluna do polo e da sobreposição de abrigo;

a secagem do ar 1.2.2 adota a explosão elétrica ou ar comprimido, e a temperatura do ar está a uma temperatura ambiente. As gotas de água unidas à superfície da bateria devem ser purgadas, e nenhuma mancha da água é permitida. O sentido de sopro do ar deve estar no positivo da bateria, negativo e a cara da extremidade e todas da bateria da circunferência a superfície são arranjadas no ar que funde, para assegurar-se de que a bateria após a limpeza sem nenhumas manchas da água;

a secagem do ar 1.2.3 quente adota o ar quente, e a temperatura é ajustável em rt-80 C. Digital o controlador de temperatura que é adotado, a precisão é ±2.5 C, e a temperatura constante automática é mantida depois que a temperatura é estabilizada.

1.2.4 o uso total dos materiais de aço inoxidável de alta qualidade, lustro externo da superfície;

1.2.5 a tomada da água são ficados situados na parte inferior do tanque de água, que é conveniente para limpar e limpar. O equipamento deve cumprir as exigências da produção contínua para a entrada e a drenagem da água, e não pode ser parado no meio. A água de circulação na caixa, a entrada da bomba de água e a entrada do retorno da água são equipadas com o dispositivo da filtragem para impedir que o bocal obstrua, que é projetada para a limpeza fácil. O tanque é equipado com um medidor nivelado líquido, que possa realizar as funções do alarme nivelado líquido do alto e baixo, do reabastecimento automático da água e da drenagem. A fim assegurar o funcionamento contínuo do equipamento, a água quente deve ser aquecida adiantado com um tanque de armazenamento líquido.

1.2.6 o equipamento são exigidos para ser fechados completamente, e há uns furos de observação (plexiglás transparente) em cada estação de trabalho, para facilitar o operador para monitorar o estado de limpeza e limpar a sujeira interna;

1.2.7 que a bateria passa através de cada estação lisamente sem cair ou que está sendo purgada; a bateria não deve ter dano mecânico, riscos ou outros defeitos; a superfície não deve ter nenhum traço de água, traços de secagem da água e pontos da oxidação;

1.2.8 o equipamento serão resistentes à corrosão, oxidação-prova, não poluída, ruído ≤75dB (teste em uma distância de um medidor);

1.2.9 conectam a correia transportadora de descarregamento da cadeia de fabricação equipamento entre a alimentação e a sala de secagem do equipamento de limpeza, e importam a bateria no dispositivo de alimentação da máquina de limpeza com a logística automática, para assegurar-se de que os polos positivos e negativos da bateria estejam sobrecarregados e conectados com o dispositivo de descarregamento do equipamento dianteiro para realizar funcionamento 2não pilotado do dispositivo de alimentação da máquina de limpeza;

operação 1.2.10stable do equipamento, de nenhum escapamento, de escapamento do ar e da eletricidade, de fáceis de operar e para manter, fáceis reparar;

1.2.11 a seção de limpeza do tanque de água serão projetados com selos respectivamente. Nenhuns escapamento da água e vapor de água serão gerados na seção da não-limpeza, e o projeto de selagem será feito na medida do possível entre a seção de limpeza e a seção da secagem do ar-corte para impedir a regurgitação do vapor de água ao ar-corte que seca a seção. Projeto razoável da estrutura, limpeza conveniente e manutenção;

1.2.12 quando o equipamento no final do processo não para ou não funciona, a informação está transferida arquivos pela rede ao sistema do MES da empresa, que determina se o equipamento da parte frontal está parado ou não. Quando o equipamento está na operação normal outra vez, o fluxo automático do grupo do polo está realizado de acordo com o princípio first-in-first-out.

1.2.13 que eeding e alimentação automática de descarregamento do manipulador, mas para considerar a alimentação automática subsequente, transformação de alimentação

1.2.14 a produção diária é 26400, calculou 20 horas pelo dia, 22PPM pela linha.

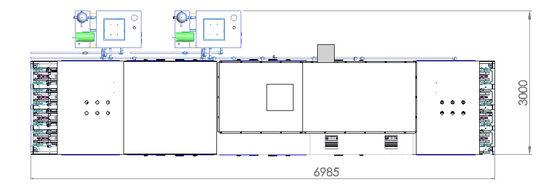

1.2.15 a linha de produção precisam o espaço

1.3. Fluxo de processo

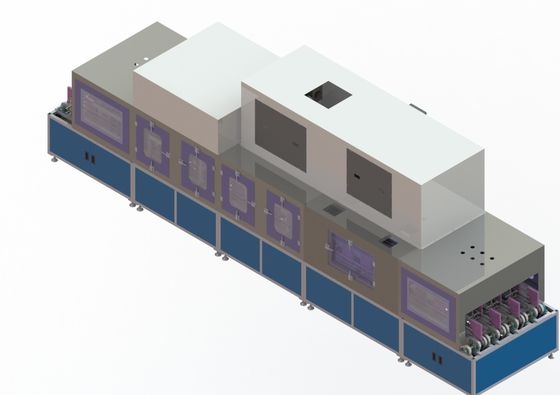

1.4. Detalhes do equipamento da máquina de limpeza automática:

Compromisso da cooperação

1. Promessa nova do equipamento

Nossa empresa garante que os bens forneceram ao licitador são equipamento brandnew, completo e não utilizado.

2. Compromisso da confidencialidade

Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.

3. Compromisso do serviço pós-venda

(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;

(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh

(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
