imprensa quente e fria da bateria do equipamento de fabricação da bateria do íon de 15ppm Li após o enrolamento

imprensa quente e fria da bateria do equipamento de fabricação da bateria do íon de 15ppm Li após o enrolamento

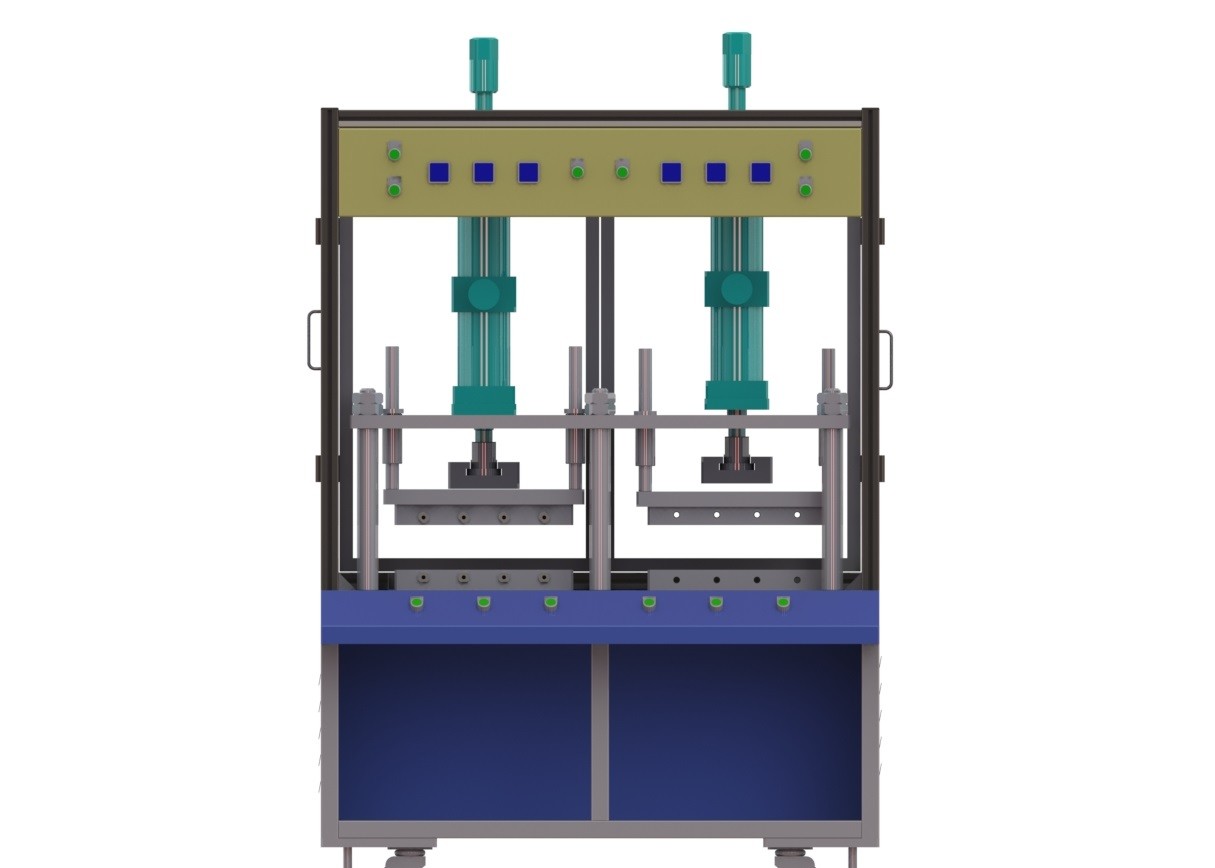

1. A máquina do introductionThe do equipamento é usada principalmente para a pressão quente da pilha sem fôlego ou da pilha anterior para assegurar a espessura uniforme da pilha. A temperatura da pressão quente pode ser ajustada. Ar - cilindro líquido do impulsionador da pressão, tamanho da pressão ajustável.

• características-- seis baterias da único-camada podem ser pressionadas ao mesmo tempo. A pressão pode ser ajustada. A pressão máxima do compressor do gás-líquido é 3T.
• eficiência elevada: estação dobro, uma bateria na imprensa quente, bateria da camada da estação única da camada de duas estações única em press.15 frio PCS/min (a eficiência específica é determinada de acordo com o tempo da pressão quente e da pressão fria)
• baixos custos de operação

Este grau do equipamento da automatização do equipamento é operação alta, manual é simples, um trabalhador pode operar 1 equipamento ao mesmo tempo.

• Funções e parâmetros do dispositivo
  • taxa qualificada de produtos do equipamento: 99%
  • capacidade/velocidade do equipamento: 15PPM (tamanho de pilha: 53*85, preconização quente 3 minutos, preconização fria 1 minuto)
  • taxa de falhas de equipamento: ≤5% (falha causada pelo equipamento somente)
  • a temperatura térmica do controle de pressão é 80°, e a escala da precisão é ±5%;
  • equipamento bonde: tensão AC220±10%, poder 10KW
  • ar comprimido: 0.6mpa
  • área eficaz da pressão quente: máximo 400X400,
  • peso: a relação do peso total de 1000Kg à área do carga-rolamento é ≤500kg/M2, e o peso do equipamento excede a carga de assoalho de 500kg/M2. As medidas necessárias da proteção serão tomadas;

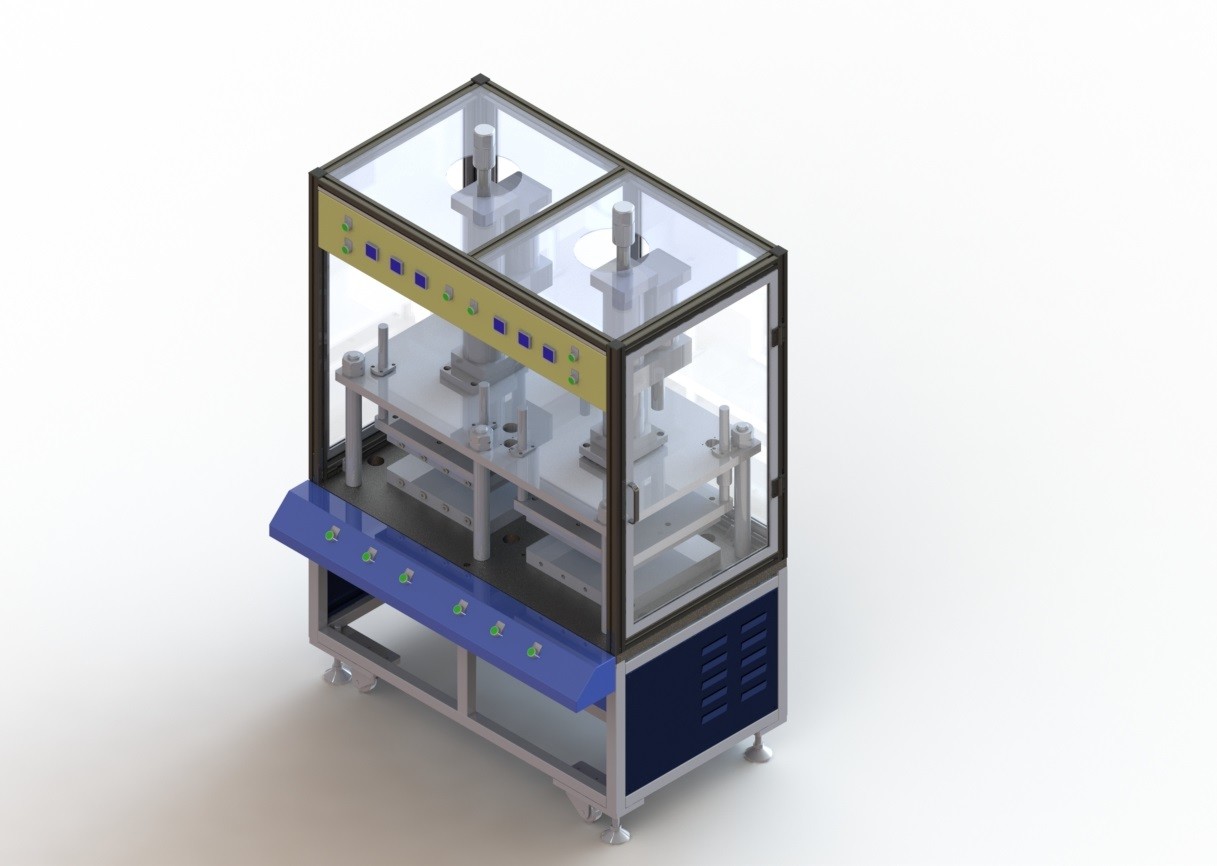

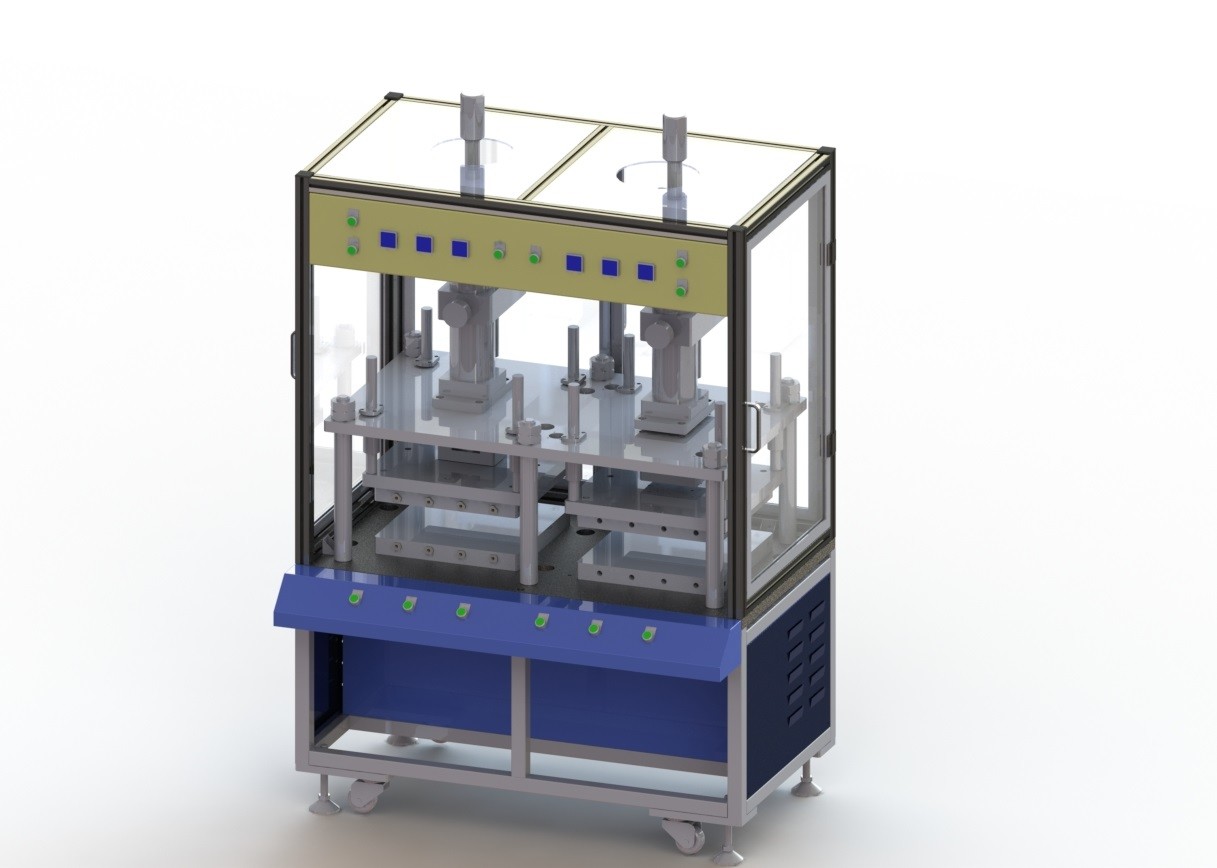

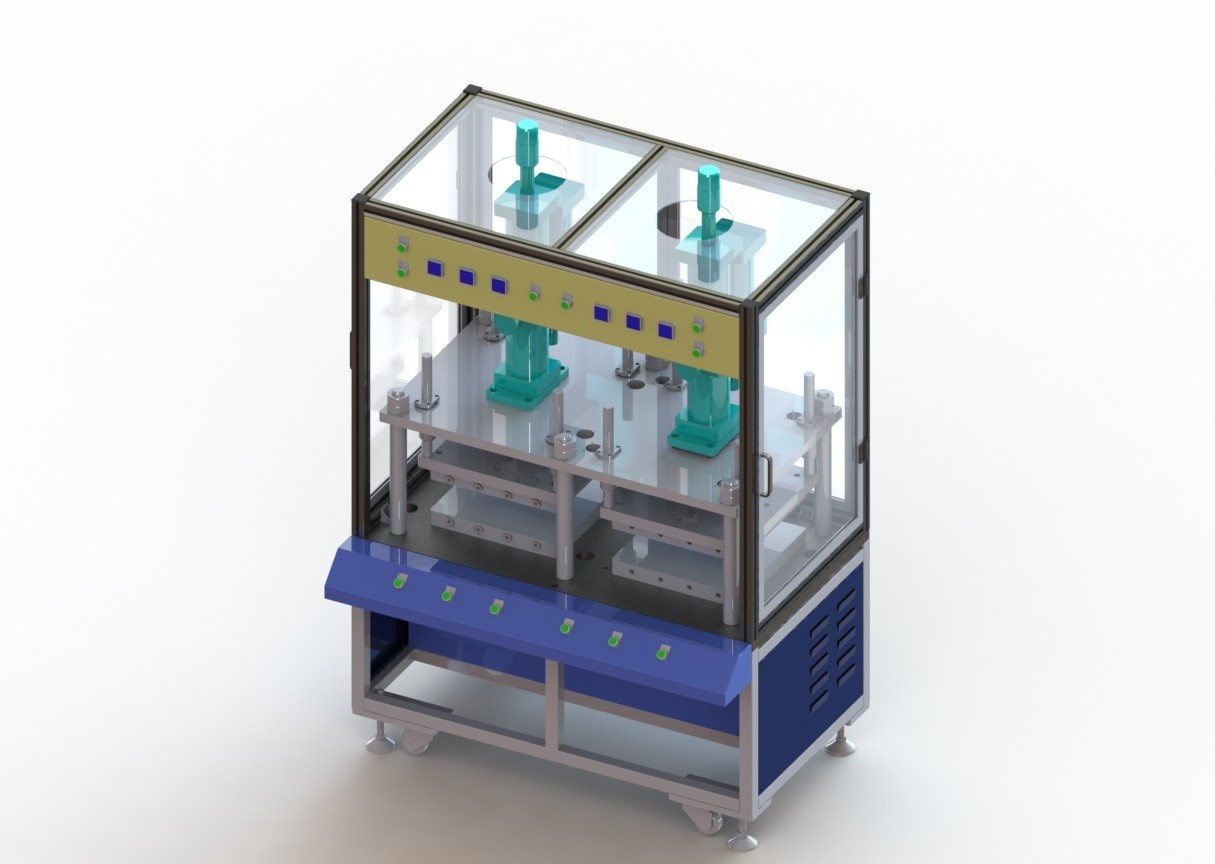

  • a máquina inteira é equipada com a tampa protetora da poeira, a tampa protetora é liga de alumínio com estrutura do plexiglás, e a superfície de funcionamento é equipada com a porta do plexiglás;

o bom desempenho 2,10 ergonômico deve ser conseguido no projeto de máquina;

3, a máquina fria quente automática da imprensa do pressThe da bateria serão colocados no amortecedor por meio da tomada artificial posta sobre a prateleira das baterias no dispositivo de pressão quente respectivamente, dois grupos de dispositivo de pressão quente, podem executar a bateria múltipla ao mesmo tempo de pressão quente, pressão quente quando a força da maneira líquida do controle do cilindro do gás de controlar a pressão térmica e de realizar as baterias no pela área de unidade da pressão quente, temperatura da pressão quente é o ° 80, o controle da temperatura pelo modo bonde do aquecimento; Depois que a extremidade da imprensa quente, abaixa manualmente a bateria na caixa de carregamento. Fluxo da operação do equipamento; Linha artificial (ou automática bandeja automática da bateria do fluxo) porá uma bateria do carro a este equipamento na área empilhada do material - > a bateria posta artificial na pressão quente a um lugar no calor quente da moldura do vidro de originais ao mesmo tempo, o ser humano será 2 que o lugar da bateria é posto sobre a bandeja, a um frio de 2 estações - após conclusão da pressão quente as baterias artificiais serão tomadas para baixo no escaninho.

4, composição do equipamento

4. O mediumPlease da energia fornece o seguinte meio da energia

fonte de alimentação 4,1

1) mudança instantânea do counterphase da tensão AC220V± 10%

2, frequência 50 hertz + 1 hertz

ar 4,2

1) pressão 0.5mpa 5kgf/cm2

2) capacidade: 501/min

5. O dispositivo ambiental do conditionsThe pode operar-se sem barreira sob as seguintes circunstâncias ambientais.

temperatura da operação de 5,1 temperaturas: temperatura 5-35℃Storage: 0-40℃

5.2. Umidade 30-80% mas nenhuma condensação.

5.3. A limpeza ambiental não será mais baixa de 100.000;

5,4 lá não são nenhum gás corrosivo, líquido ou gás explosivo no local
