I. descrição da função do dispositivo

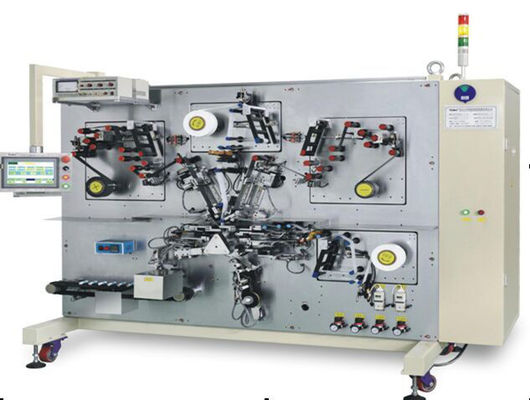

Esta máquina é usada principalmente enrolando a pilha de bateria cilíndrica do íon de lítio. O processo de trabalho é como segue: as partes e o diafragma positivos e negativos do elétrodo são desenrolados ativamente, respectivamente através do controle de tensão, do dispositivo da remoção de poeira e do dispositivo da correção do desvio (com a função de retificar o desvio antes de enrolar), o diafragma têm a função de remover a eletricidade estática, a parte de enrolamento é introduzida e enrolada de acordo com as exigências do processo, e a fita da terminação é colada. Os produto acabados são anulados automaticamente após o alargamento, com a função do furo quente, procuram um caminho mais curto completamente a detecção e a eliminação do produto defeituoso, os bons produtos é entregada à tabela da coleção, realizando o processo automático do enrolamento.

1. Placas positivas e negativas

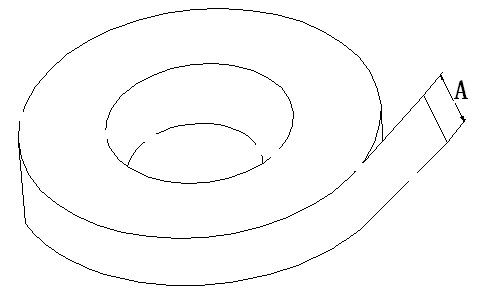

(1) tolerância largamente do corte

A: dentro de 0.1mm

desvio do sentido da largura do revestimento

Espessura: dentro de 2%

forma de onda, dobrando-se e entortando

Nenhuma forma de onda (defeitos de superfície do fim do dedo), entortando (após ter eliminado a onda da parte de polo da peça),

Erro de dobra serpentino: o erro de dobra serpentino do comprimento do elemento do polo é menos de 0.3mm/1m.

(4) a correia da conexão será feita da fita do vermelho ou do verde com cores óbvias para testar, e a única bobina será descarregada no lugar do enrolamento.

(5) marca final:

O sinal que o material usado como o rolo original está usado acima e a peça sem revestimento do terminal serão mais de 1m.

2, o diafragma

(1) tolerância da largura de corte: dentro de ±0.05mm

(2) a forma de onda, dobrando-se, julgamento visual da forma da bainha de produtos defeituosos exceptua.

(3) marca final: marque o final, a fim fazer o sinal usado acima, possa ser marcado no verde ou no preto.

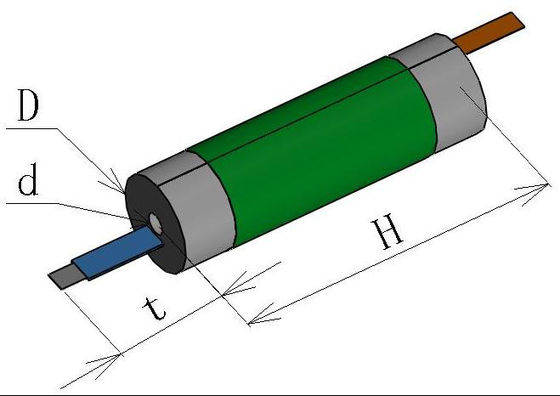

3. Retire o núcleo da especificação

especificações

Tamanho (milímetros)

Diâmetro D

16 ~ 32

Altura H.

40 ~ 65

Diâmetro d do poro

A phi é 3,5

Muito orelha exposta

25 ou menos

Muito número da orelha

4 ou menos

4. Precisão do enrolamento (os materiais cumprem as exigências de 2,1 e de 2,2)

1) ± 0.3mm do erro de alinhamento do fim do diafragma;

2) o erro de alinhamento da cara da extremidade da folha do polo é ±0.3mm;

3) o erro da altura da pilha é menos de 0.6mm.

Iv. capacidade de produção (com exclusão dos fatores do não-equipamento)

Quando o comprimento da lâmina é menos de 700mm, a eficiência da produção de 18650 não é menos do que 24-26pcs/min;

A eficiência da produção de 26650 não é menos do que 15-18pcs/min

A eficiência da produção de 32650 não é menos do que 10-11pcs/min

Taxa da passagem do produto: taxa casada ≥99% ≥97%

V. características do equipamento

1. A posição da comutação adota o princípio de servo motor e de divisor para conduzir a plataforma giratória, com posicionamento exato e para jejuar velocidade da produção;

2. A agulha do enrolamento adota a agulha puxando unilateral da agulha avançada da dois-metade, que pode melhorar a velocidade de enrolamento;

3. É muito conveniente mudar as agulhas. As agulhas do rolamento podem ser mudadas em cinco minutos e ser produzidas normalmente.

4. Use a estrutura do trilho da corrediça para enrolar todas as peças, e caiba o afastamento bem;

5, podem ser apropriados para 16 - o tamanho 32, a largura aplicável entre 45-70mm, apenas a necessidade de mudar o grampo material e mudar os parâmetros podem ser mais convenientes.

1, a máquina está deslizando, está reabastecendo e está operação mais convenientes e seguros;

2, positivo, placa negativa, desenrolamento automático do diafragma e retificação, tensão com o controle proporcional da válvula, a tensão podem ser controlados nas seções

8. A detecção procurar um caminho mais curto será testada pela instituição dos testes procurar um caminho mais curto. O teste e a descarga serão terminados em uma vez.

9. Retificar o desvio é mudada para adotar o método de retificação integral. O método de controle da detecção de borda material é mais razoável no projeto, mais exato no julgamento e mais rápido em retificar o desvio

10. Há um dispositivo da remoção de poeira na parte de polo que desenrola e que corta a extremidade;

11. Pare a fita rolando, não fácil dobrar-se;

12. Adote materiais e o transporte mecânicos da correia para evitar a colisão da pilha elétrica;

13. A caixa elétrica está no lado direito da dobadoura, e a conexão entre o lugar anulando e o procedimento de funcionamento seguinte não é afetada;

14. Relação amigável, operação fácil e manutenção simples.

Vi. Composição do equipamento

1) mecanismo de enrolamento do diafragma (dois grupos):

A bobina do diafragma é fixada pelo eixo mecânico da expansão, que é posicionado pelo lado da referência da cara da extremidade interna do diafragma. O servo motor é usado para conduzir diretamente, e os controles de programa o desenrolamento automático.

2) mecanismo da tensão do diafragma (dois grupos):

Adote o rolo do balanço, baixa movimentação do cilindro da fricção; Adicione o eliminador eletrostático do diafragma.

A pressão precisa que regula a válvula proporcional controla a tensão de trabalho, a tensão pode ser controlada nas seções, 0-500kpa;

3) mecanismo da correção do desenrolamento e do desvio da parte de polo (dois grupos + dois grupos):

A bobina do material de folha do polo é fixada pelo eixo mecânico da expansão, e a folha do polo é posicionada pelo lado da referência do interior, que faz o reabastecimento conveniente e rapidamente. O servo motor é usado para conduzir diretamente, e os controles de programa o desenrolamento automático.

A bobina do material de folha do polo é conectada com o servo motor de retificação através do parafuso da bola, de acordo com o sinal do sensor de retificação preciso, a retificação automática total, assegurando a posição baixa da borda da folha do polo.

4) mecanismo da tensão da folha do polo (dois grupos):

Adote o rolo do balanço, baixa movimentação do cilindro da fricção;

A pressão precisa que regula a válvula proporcional controla a tensão de trabalho, a tensão pode ser controlada nas seções, 0-500kpa;

5) dispositivo da escova da poeira da parte de polo (dois grupos);

A rota de viagem da placa de polo é equipada com um dispositivo frente e verso da limpeza da poeira para impedir que a poeira esteja sugada na pilha de bateria.

6) dispositivo do grampeamento do polo (dois grupos);

O cilindro grampeia a parte de polo e a extremidade da parte de polo é conduzida na parte de enrolamento pelo parafuso movimentador.

Ligação de Polo dentro e fósforo do desenrolamento do polo, velocidade estável, posição exata, nenhum polo de dano; Erro de pole position ±1mm

7) dispositivo do corte do polo (dois grupos),

O corte de Polo adota tesouras para assegurar a extremidade lisa do polo;

Assegure a rebarba menos de 0.03mm; A vida eficaz do cortador é ≥2 milhão vezes

8) dispositivo do enrolamento (um grupo):

A agulha do enrolamento adota o método unilateral do desenho da agulha avançada da dois-metade, que pode melhorar a velocidade de enrolamento e salvar o espaço do equipamento.

A agulha do enrolamento adota a estrutura lateral dobro do apoio, a transmissão é estável, garante o rendimento do enrolamento; A agulha de bobinamento pulsa ≤0.10mm no caso da tensão

O motor de enrolamento é relativamente fixo, e o poder é transferido à agulha do enrolamento através do sistema da engrenagem fazer o equipamento mais estável.

Adicione a função do furo da agitação com agulha

9) dispositivo do deslocamento (um grupo):

A posição da comutação adota o princípio de servo motor e de divisor para conduzir a plataforma giratória.

A estação têm a função da perda de poder e o de travamento automático, que assegura o funcionamento seguro do equipamento.

O diafragma foi cortado com um cortador da montanha.

11) dispositivo esparadrapo (um grupo):

Adote o método do rolamento, adapte-o para colar uma correia larga, boa estabilidade, não fácil dobrar a correia;

12) anulando o dispositivo (um grupo):

A maneira de usar a mão mecânica para guardar a pilha elétrica para cortar o material, evita a pilha elétrica para colidir;

Consiga o pêndulo do manipulador, o estiramento, a garra e as outras ações, a conclusão da bateria automática na linha do transporte de correia;

13) produto acabado que transporta o dispositivo (um grupo):

O mecanismo de medição Lapped é adotado para medir procura um caminho mais curto, que reduz eficazmente o erro. Add procura um caminho mais curto a descarga após o teste

Procurar um caminho mais curto, orelha faltante do polo, parte de polo defeituosa e outros produtos incompetentes são removidos à caixa da sucata;

A pilha qualificada é transportada à tabela de coleta pela correia;

14) sistema de controlo (um grupo);

Relação chinesa da operação, relação amigável, operação simples;

O sistema de alarme é perfeito e tem a função do autodiagnóstico.

Tem a função da contagem do corte do cortador da fatia do polo, da contagem da produção e do alarme para exceder épocas pré-ajustadas.

Facilidades de apoio

1) tamanho total: 2400L*1500W*2100H (que inclui deslizando a haste homem-máquina)

2) fonte de alimentação: poder monofásico de AC220V 50AHZ: 10KW

3) peso do equipamento: 3000kg

4) fonte de ar exigida: 5~7 KGF /cm, 100 L/MIN;

5) gás não corrosivos, líquidos e gás explosivos.

6) a parte de sopro é separada da objetiva tripla da fonte de ar.

7) o ruído do equipamento deve cumprir as exigências de padrões do projeto e da higiene da empresa tj36-79 industrial, e o ruído não excederá 80dB (a) (padrão nacional gb3096-82). O ruído do equipamento é medido em uma distância de 1m do equipamento e não é maior do que 75dB durante a operação inativa e 85dB durante o corte e a carga.
