Cadeia de fabricação de extinção experimental de baixo nível de ruído do bloco da bateria de íon de lítio da máquina

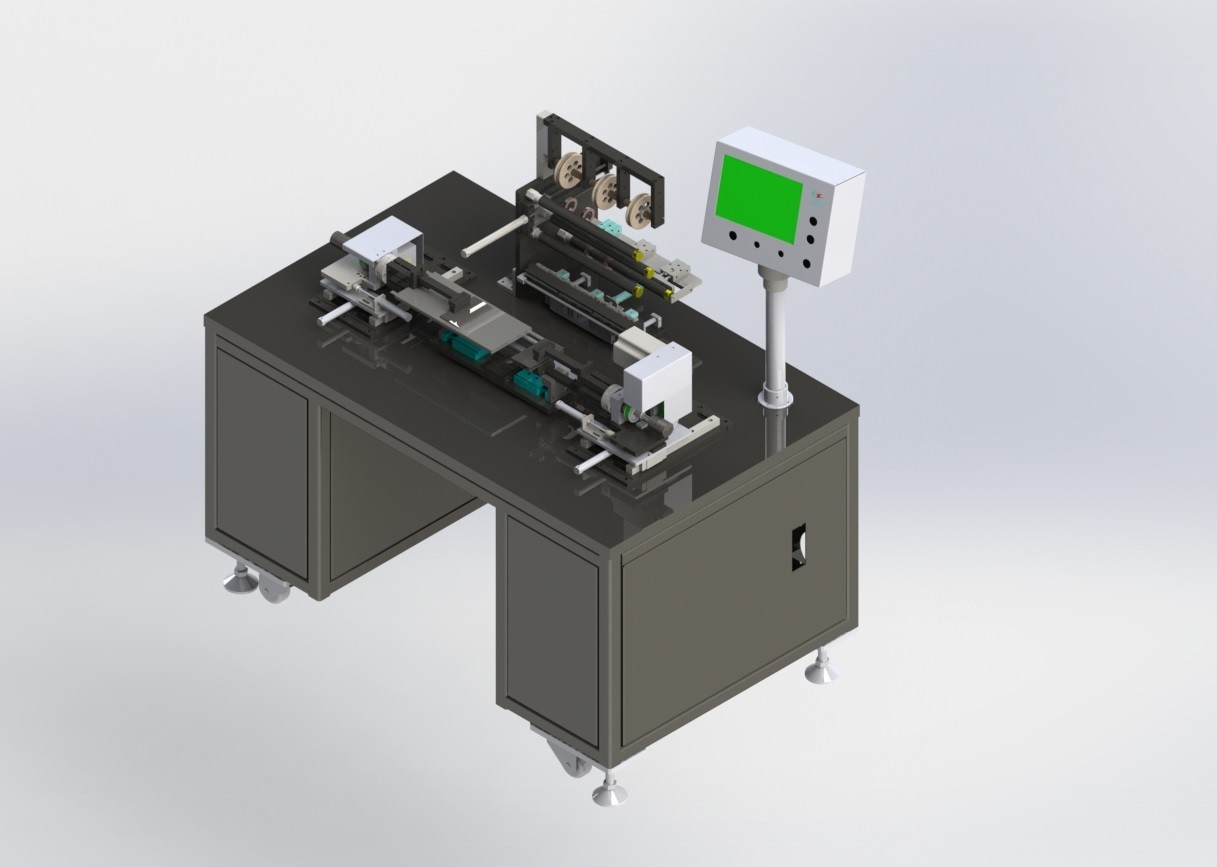

1, introdução do equipamento
Esta máquina é projetada especialmente para o processo de colar a fita adesiva após ter aplainado uma pilha de bateria quadrada. É apropriado para o envolvimento simultâneo de 5 ou diversas células de bateria após ter aplainado a pilha de bateria com a fita adesiva intermediária.
| W |
H |
T |
SL |
| 80mm |
100mm |
2.5-10mm |
15mm |
3. Funções e parâmetros do equipamento:
3.1. Veja a seguinte figura para o lugar da fita adesiva.
3.2. Envolva acima a fita média uma vez. 2 tiras da fita adesiva serão amarradas, e a distância obrigatória estará a uma distância entre as duas extremidades da fita adesiva:
3.3. Nenhuma bolha após o envolvimento da fita;
3.4. Erro de posição da fita adesiva: 1 milímetro;
3.5. tempo do takt: 6ppm.

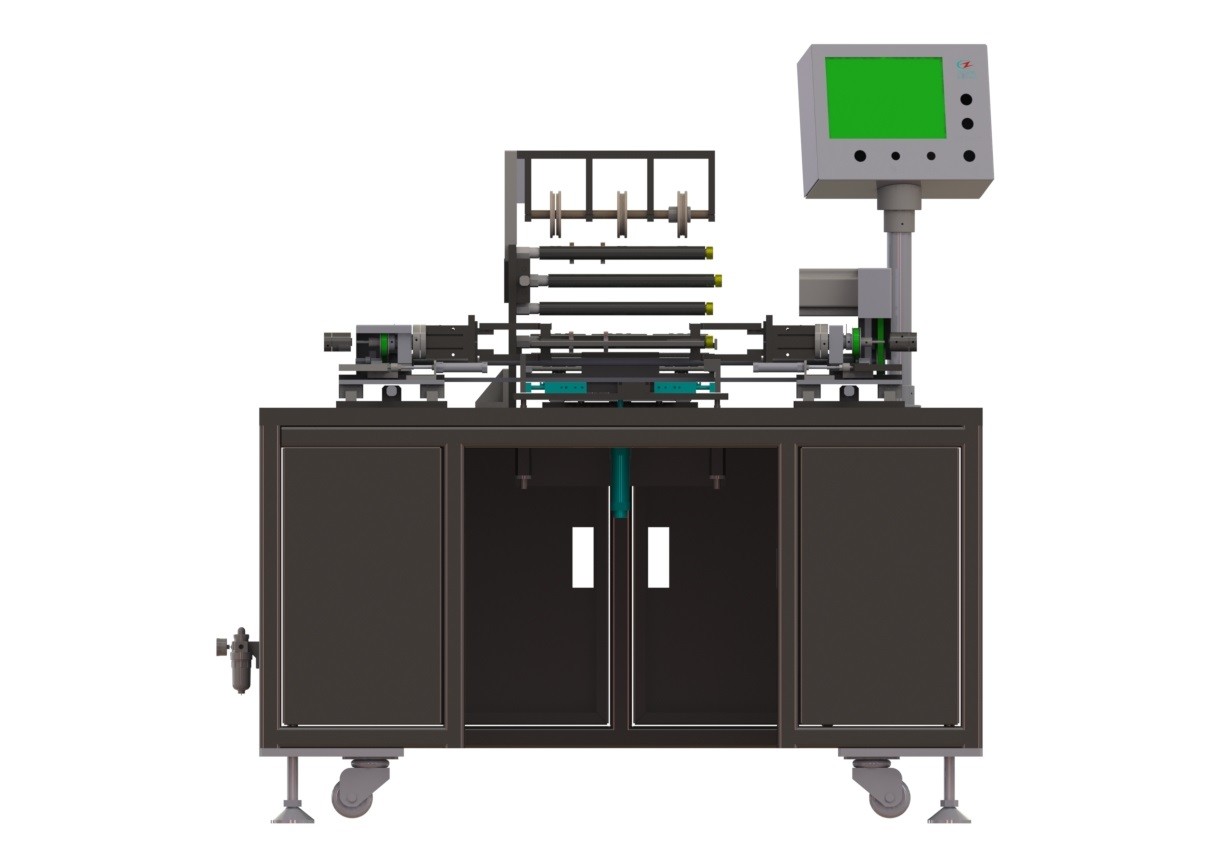

4. Descrição do equipamento
Descrição do processo de trabalho:

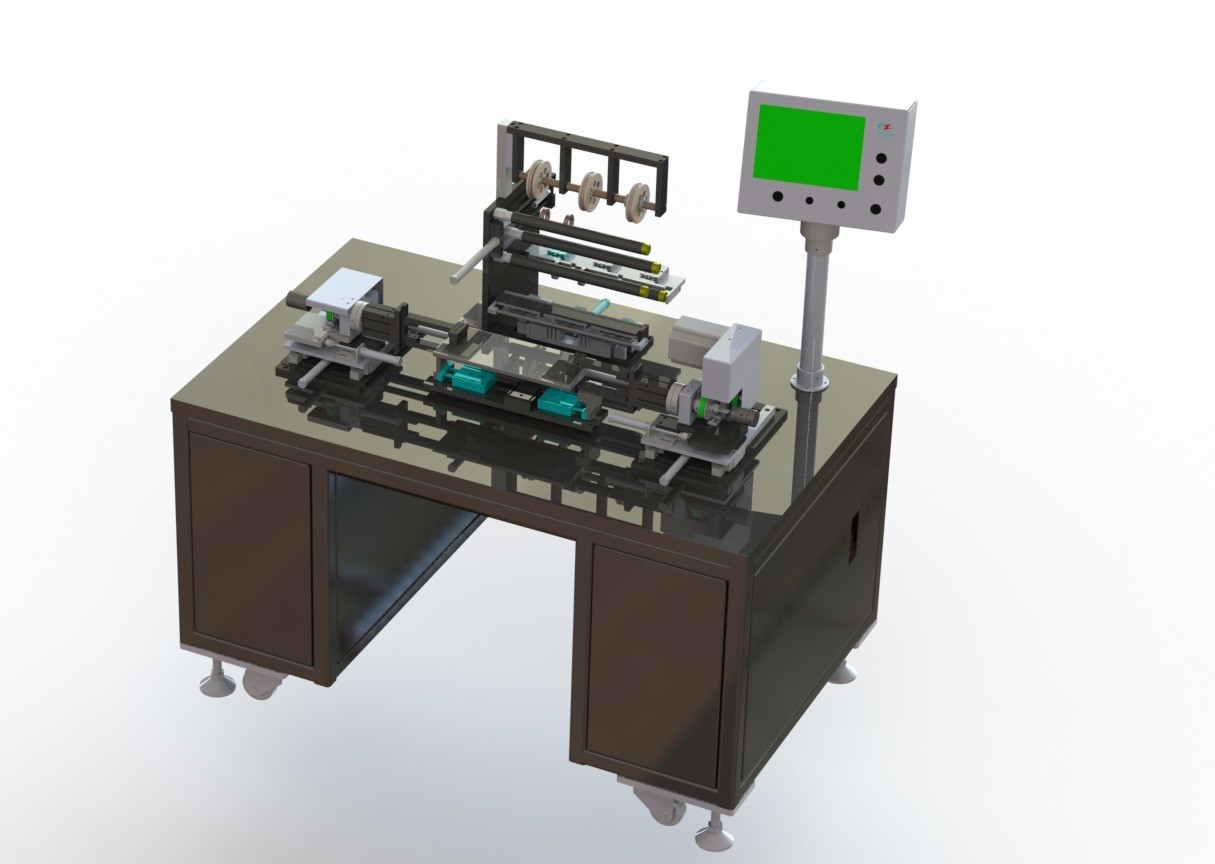

Segundo as indicações de figura 1 à direita, as células de bateria aplainadas são colocadas manualmente na pilha de bateria que posiciona a posição vazia 1, os cilindros empurram os dois lados da pilha de bateria a ser posicionada, os dedos de aperto no movimento de ambos os lados para a pilha de bateria apertar a pilha de bateria, os movimentos inteiros para o sentido da fita adesiva, as varas do mecanismo de gerencio do mecanismo de alimentação da fita adesiva a fita adesiva na pilha de bateria, o motor de gerencio gerencie em um ângulo do grupo, a fita adesiva é enrolada na pilha de bateria, depois que o cortador eliminam a fita adesiva, o motor gerencie em um determinado ângulo, e no rolo de pressão pressionado na pilha de bateria cola o esparadrapo da cauda na pilha de bateria.
4.2. Descrição do equipamento principal
4.2.1. Pilha que posiciona e que aperta o mecanismo: coloque manualmente a pilha na tabela de posicionamento, e o cilindro empurra a placa lateral de posicionamento para alinhar a pilha.
4.2.2, colam o mecanismo médio da fita: aperte a pilha de bateria apertando o cilindro do dedo, cole a fita na pilha de bateria, gire o motor para enrolar a fita na pilha de bateria, corte a fita com o cortador de fita, gire o motor outra vez para ajustar o ângulo, e pressione o rolo para colar a fita da cauda na pilha de bateria.
4.2.3 fita adesiva que cola o mecanismo: Dois rolos da fita adesiva podem ser pendurados no rolo do modilhão, e as funções da fita que alimentam e que cortam podem ser realizadas através da fita que afrouxa o mecanismo, gravar o mecanismo de alimentação e gravar o mecanismo do corte.
4.2.4. Mecanismo do quadro: estrutura soldada 4040 quadrados com boa força. A placa de base é feita da placa de aço grossa de 25mm com superfície chapeada cromo.
4.2.4. Mecanismo de funcionamento: A relação da operação do tela táctil é adotada, com relação clara e bonita da operação. Há os botões da partida, da parada de emergência, os manuais e os automáticos.
4.2.5. Mecanismo da caixa de controle: a máquina é fornecida internamente com uma placa elétrica independente, e equipada internamente com os componentes de circuito do poder tais como o interruptor do escapamento, a fonte de alimentação estável da C.C., PLC para o controle, relé, dispositivo de controlo do motor, a conexão etc. com a parte externa será feita por conectores e por blocos de terminais. O PLC adota o omron. O teto do cabo distribuidor de corrente é perfurado. Os cabos e as tubulações de ar entre o outro equipamento serão prendidos e conduzidos na divisória mais baixa.
5. Configuração de equipamento
| NÃO. |
composição do sistema |
Configuração de sistema |
Quantidade |
| 1 |
Sistema da cremalheira |
|
1 grupo |
| |
|
Estrutura de esqueleto soldada |
1 |
| |
|
Carcaça (chapeamento da placa de aço) |
2 |
| 2 |
Sistema manual da alimentação e de posicionamento |
|
1 grupo |
| |
|
Alimentação posicionando o mecanismo |
1 |
| 3 |
Grave a colagem do mecanismo |
|
1 grupo |
| |
|
Cilindro - SMC |
6 |
| |
|
Prata trilho-superior do guia linear |
4 |
| 4 |
Apertando e mecanismo de gerencio |
|
2 grupos |
| |
|
Cilindro - SMC |
10 |
| |
|
Prata trilho-superior do guia linear |
4 |
| |
|
Motor-Handelberg |
1 |
| |
|
Correia síncrono |
2 |
| 5 |
Sistema operacional |
|
1 grupo |
| |
|
Tela de toque |
1 |
| 6 |
Sistema de controlo |
|
1 grupo |
| |
|
Omron PLC |
1 |
6. Compromisso da cooperação
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
