Máquina de enchimento líquida cilíndrica do equipamento de fabricação da bateria do íon de Li

Máquina de enchimento líquida cilíndrica do equipamento de fabricação da bateria do íon de Li

1.1. Nome do equipamento: máquina linear da injeção

1.2. Modelo do equipamento: jxy-z0508-p288

1.3. Aplicação do equipamento: procedimento líquido da injeção da bateria cilíndrica

1.4. Método líquido da injeção: injeção líquida de cinco vezes, oito vezes estáticas

1.5. Precisão da bomba de injeção líquida: ±0.025g/redondo

1.6. Capacidade do equipamento: 30,000/10h (2500mah), capacidade real é determinado pela capacidade e pelo processo da bateria.

1.7. Tamanho do equipamento: 11763mmX 120mm x 1753mm (altura da largura X do comprimento X)

1.8. Taxa da qualificação do equipamento: 99%

1.9. Taxa running do equipamento: 98%

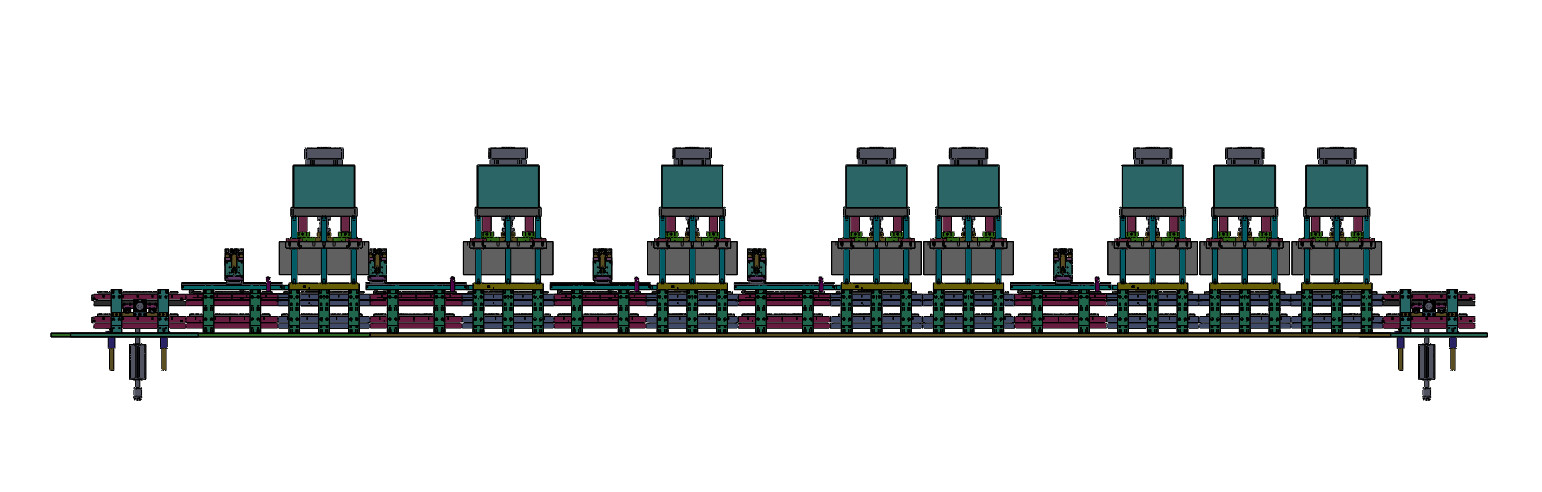

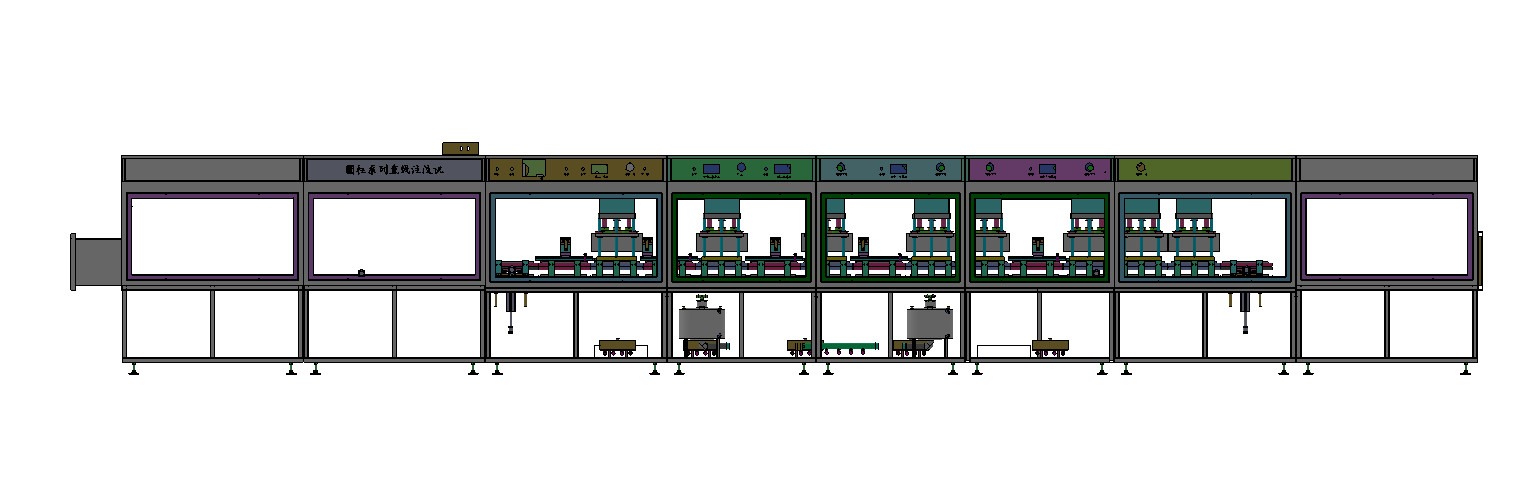

2. Diagrama esquemático da unidade e do fluxo líquidos da injeção:

3. Põe a bateria na bandeja da bateria manualmente (o modelo 18 exige 4-6 pessoas se operar). Após ter colocado o líquido na posição da injeção, o equipamento terminará automaticamente a injeção e o vácuo líquidos, e incorpora o processo seguinte, para circular a injeção líquida para 4.times e o vácuo por 8 vezes.

5. Resistência de pressão da câmara de vácuo: o vácuo pode alcançar -90kpa, e a pressão pode alcançar 0.4-0.5mpa. O vácuo e a pressão são ajustados de acordo com o processo do campo.

6. Descrição de processo do trabalho:

6,1 cozem a bateria e tomam-na para fora do forno. Põe manualmente a bateria na bandeja líquida da injeção com as 288 baterias pela bandeja.

Põe a bandeja da bateria no injetor para posicionar, (posicionando o bloco do limite do injetor)

6,2 pressionam o interruptor começar, e a bateria instalada será injetada na estação designada através do dispositivo de transferência. Em cima da conclusão, a bateria será transferida à estação seguinte, o vácuo será bombeado, e um ciclo estático será ajustado. Após a conclusão, a bateria será injetada na estação seguinte.

6,3 após a conclusão da injeção inteira, removem manualmente a bateria na bandeja, a bandeja são empurrados de volta à estação material superior pelo cilindro do retorno, a bateria incorporam o procedimento seguinte;

6,4 o painel da operação adotam o formulário do tela táctil, que é conveniente e simples de se operar, e o estado do equipamento é indicado no tempo real.

6.5Note: o tempo do vácuo e a hora ereta podem ser ajustados de acordo com a situação;

7. Configuração de equipamento:

8. Ambiente, a instalação e eliminação de erros no local

8.1. Temperatura ambiental: será determinado pelo ambiente da fábrica do partido a;

humidade relativa 8,2: o ar seco será fornecido pelo partido a;

fonte de alimentação 8,3: 220V monofásico, 50HZ, escala de flutuação da tensão 3KW: +10% ~ -- 10%;

ar 8,4 comprimido: após a secagem, estabilização da filtragem e da pressão: a pressão da tomada é maior do que 5.0kg/cm2;

fonte de 8,5 vácuos: bomba de vácuo 10 l/s, acima de -90kpa, ou vácuo do encanamento (acima de -90kpa);

nitrogênio 8,6: ≥ 0.4mpa, 30L/min

gás 8,7 seco: ≤400Pa (o caudal é aproximadamente 15m, ponto de condensação está abaixo de -40℃, mais baixo o melhor)

(fornecido pelo cliente)

Compromisso da cooperação

1. Promessa nova do equipamento

Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.

2. Compromisso da confidencialidade

Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.

3. Compromisso do serviço pós-venda

(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;

(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh

(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
