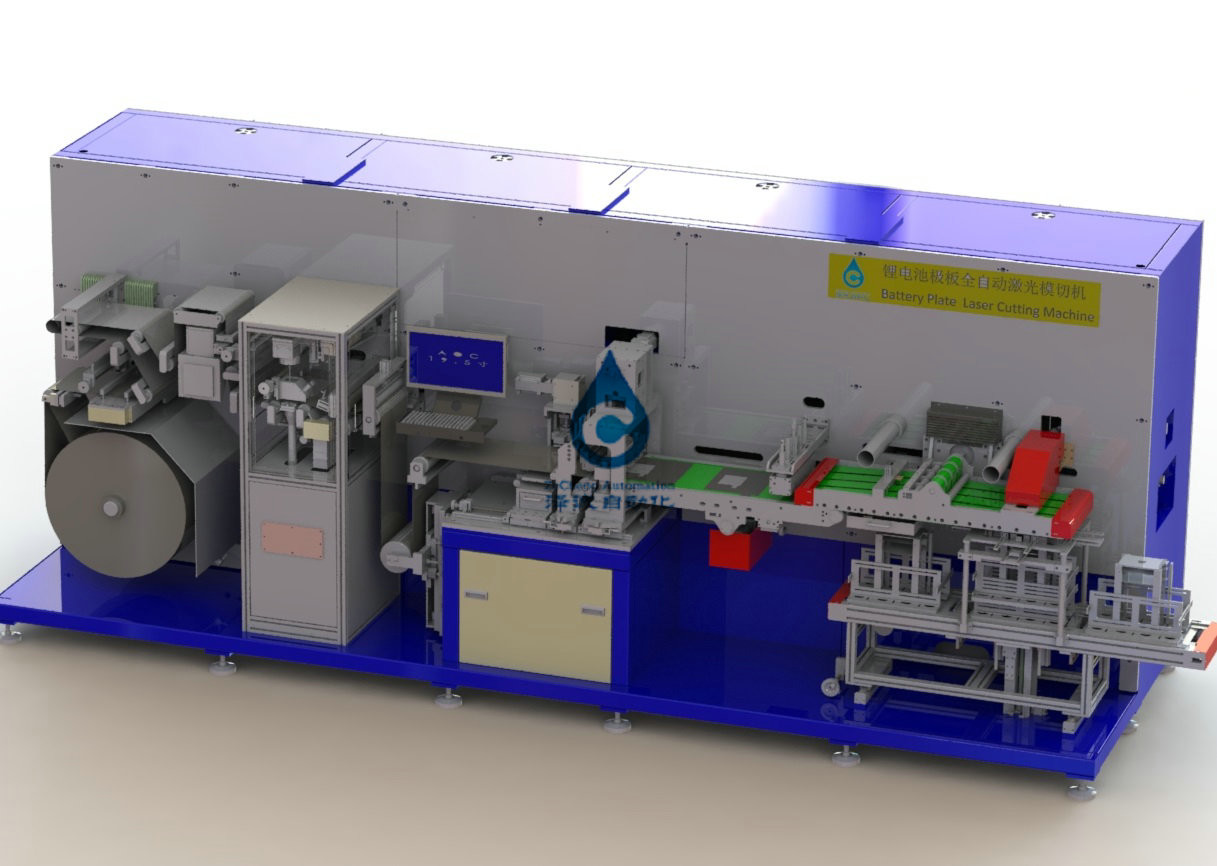

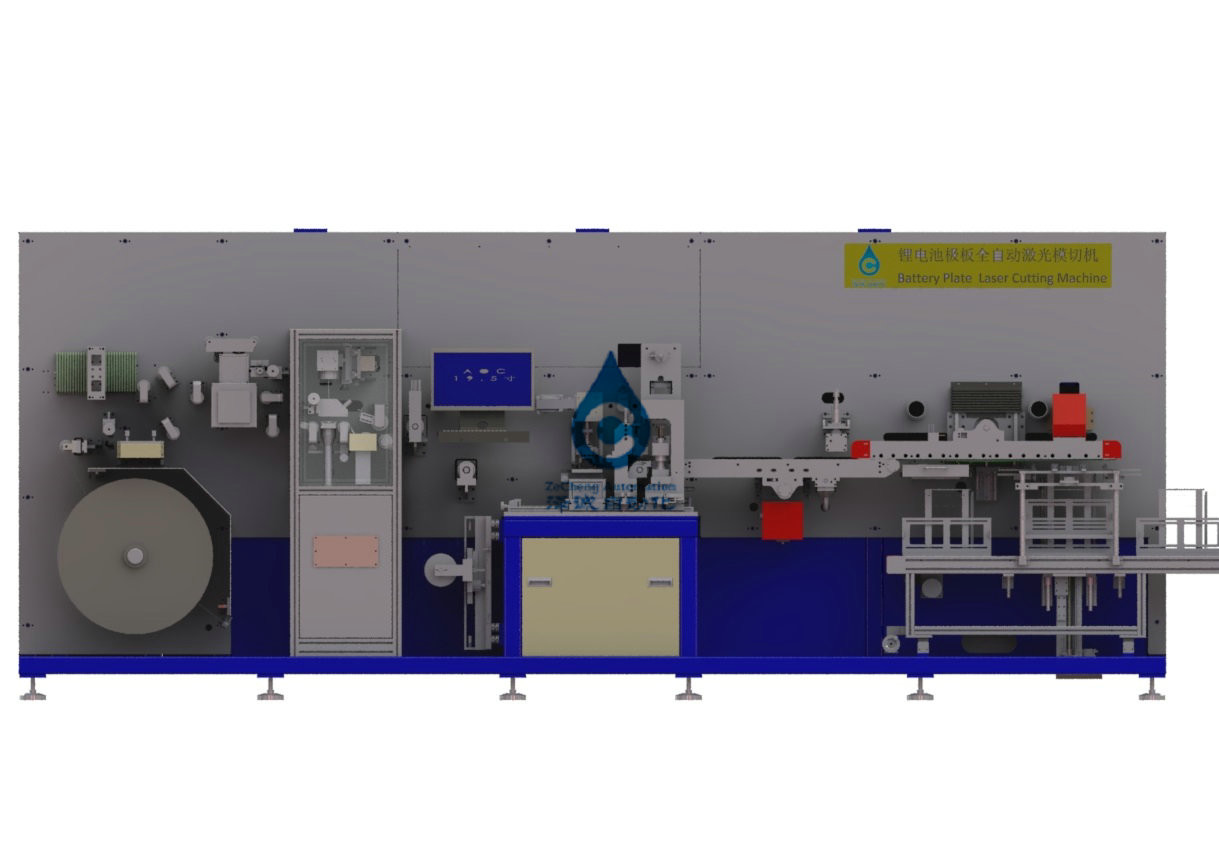

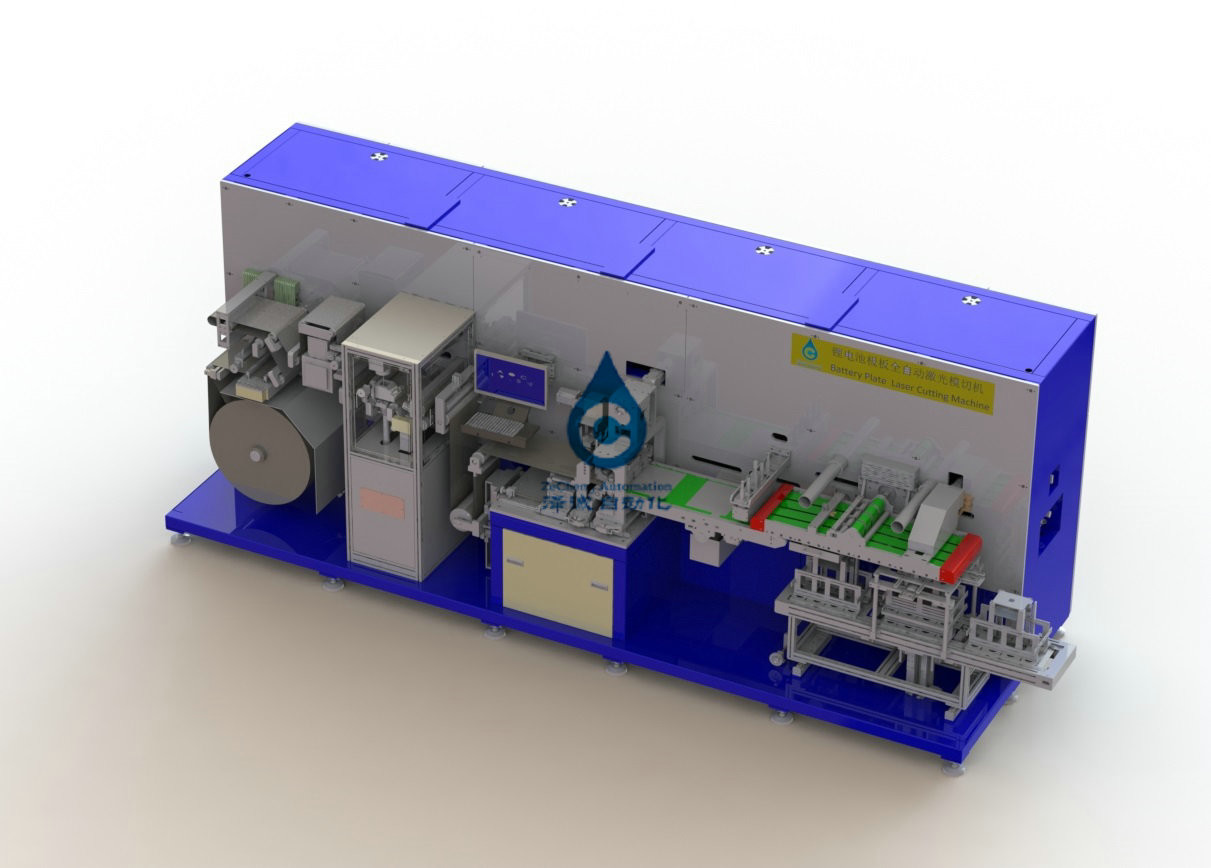

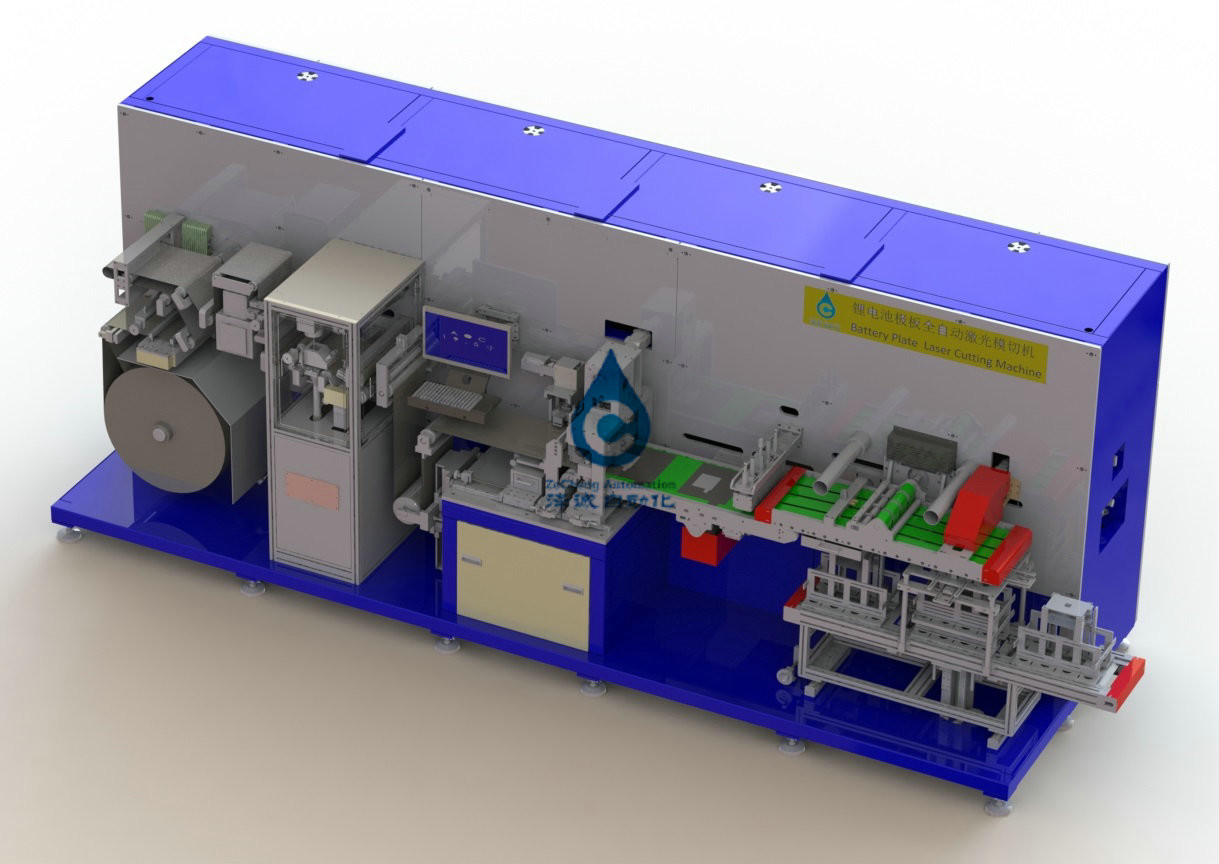

1, descrição do equipamento:
perfil do equipamento 1,1: Este equipamento termina a microplaqueta do laser que corta o processo de baterias de íon de lítio laminadas e corta o material contínuo da bobina na única microplaqueta. O polo artificial do rolo que rola o eixo inflável instalado ao dispositivo, o dispositivo pôs automaticamente o volume, retificando o mecanismo do processo do rolamento para continuar o ajuste automático, e controlou a tensão da parte de polo através do sistema de controlo da tensão, mecanismo servo será transportado ao lugar da placa do corte do laser, o laser será extremamente formação do corte da orelha, cortando o lugar com uma faca de corte para a folha estava cortando na única parte de polo, então à remoção de poeira da única parte de polo, com a qualidade de superfície e a dimensão da placa da detecção do CCD, produto mau foi deixado cair na caixa waste, material deconformação foi enviado à caixa de coleta material.
2, espaço da adaptação do equipamento e parâmetros técnicos
2,1 a especificação de materiais adaptáveis são como segue:
|
Especificações do artigo
|
ZCCE03A-00 | ||
| Especificações materiais | Parte de polo | Comprimento (milímetro) | bobina |
| Largura/tolerância (milímetro) | 100~300/0.2 | ||
| Espessura/tolerância (milímetro) | 0.05~0.25/0.005 | ||
| O diâmetro o maior (milímetro) | φ650 | ||
| O diâmetro interno (milímetro) | φ152.4mm (6") | ||
| Peso máximo da bobina | 250Kg | ||
3, parâmetros técnicos e funções do equipamento:
3,1 parâmetros técnicos do equipamento:
|
Especificação Artigo |
Parâmetros técnicos |
| Eficiência | >120ppm |
| Escala/precisão de W da largura de Polo | 80-250mm/±0.2mm |
| Classe H/precisão da altura de Polo | 100-280mm/±0.2mm |
| Escala polar/precisão do descolamento da largura do ombro da orelha | 5-50mm/±0.25mm |
| Escala/precisão polares do peso da largura da orelha | 10-100mm/±0.2mm |
| Escala polar/precisão do GH da altura da orelha | 10-30mm/±0.5mm (de acordo com o tamanho do material entrante) |
| Vida total do molde do hardware | horas >100000 |
| Taxa da grão (falha causada pelo equipamento somente) | ≥98% |
| Taxa qualificada (exceto materiais entrantes defeituosos) | ≥99.5% |
4 dimensões externos do equipamento:
Tamanho total (milímetro): comprimento * largura * peso do equipamento da altura 7500*1780*2395 (incluindo a tampa protetora e o aspirador de p30): 6500KG
5, ambiente operacional do equipamento
5.1. Fonte de alimentação: 380V trifásico; A flutuação da tensão é menos de ±10%; O poder máximo do equipamento é 16kw;
5.2. Exigências do gás: pressão da fonte de ar (ar comprimido) > 6 kg/cm2, consumo máximo 50L/min, secando;
5.3. Peso total do equipamento: 6500kg;
5.4. Rolamento do assoalho da planta: > 800kg/㎡;
5.5. Temperatura ambiental: 20 ~ 35℃;
5.6. Humidade relativa: 5 ~ 55% HORA;
5.7. Exigências do ambiente operacional: a limpeza ambiental será nenhuma menos de 100.000, e não haverá nenhum gás corrosivo, líquido ou um gás explosivo no local;
