1, exigências de projeto da máquina da inspeção da qualidade para o elétrodo da bateria:
1.1. Este equipamento é apropriado para baterias de lítio, baterias do fosfato do ferro do lítio, baterias do ferro do lítio, bateria de cádmio de níquel, bateria do zinco do níquel, baterias do ferro do níquel, capacitores super e a outra detecção nova da qualidade de superfície de parte de polo da bateria da energia, usando o princípio da imagem latente do CCD, o polo da bateria no pó, risco, quebra, a qualidade de superfície tem um problema tal como a folha selecionada, material recolhido produtos qualificado da amostra na caixa.
2, parâmetros técnicos do equipamento
|
Especificações da máquina Artigo |
ZCCF02A |
| vácuo | ≤-88KPa |
| Poder total (quilowatts) | AC220V, 50HZ 3KW |
| Poder de funcionamento normal (quilowatts) | AC220V, 50HZ 2KW |
| O peso | 1.5T |
| Taxa da rotação do dispositivo | 95% |
| Taxa da passagem do equipamento | 99,5% |
Sistema de detecção da fatia do polo do CCD 3: O sistema da imagem latente do CCD é adotado para detectar a fatia do polo da bateria. Os índices da detecção são como segue.
4, componentes principais do equipamento

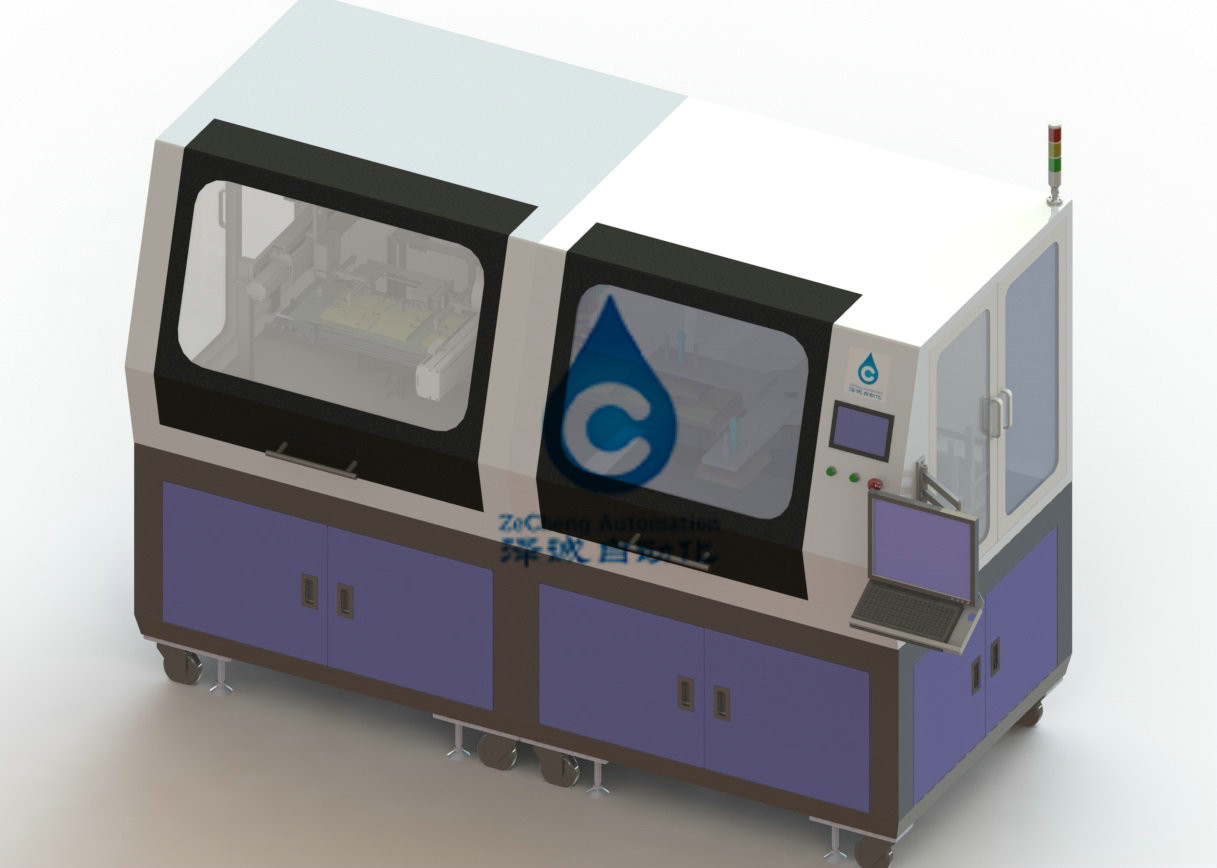

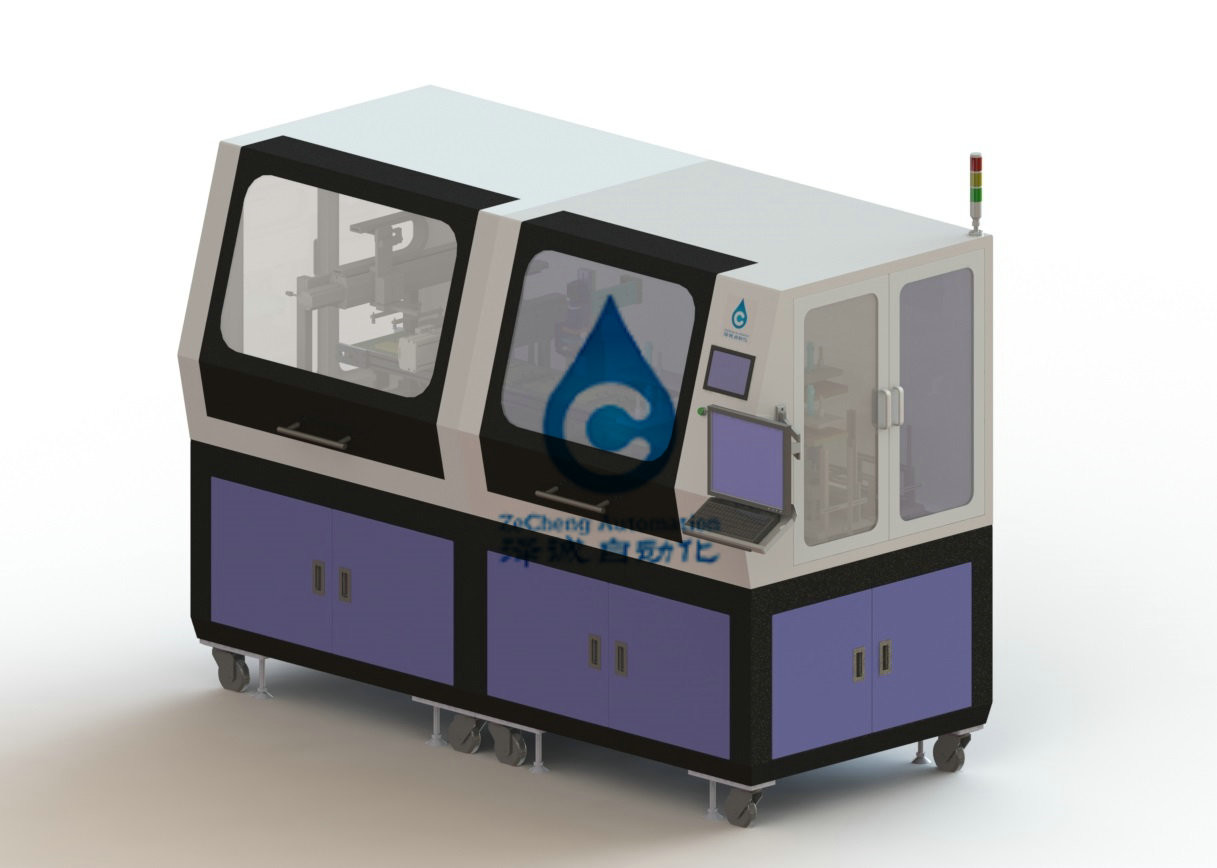

Este equipamento USA principalmente o princípio da imagem latente do CCD para tomar fotos na superfície do polo, e compara-o com o polo padrão para julgar se está qualificado ou não. Quando não há nenhum polo, a caixa material pode automaticamente ser comutada. O manipulador suga acima a folha do polo da caixa material e gerencie-a 90 graus. O CCD detecta a parte inferior da folha do polo e gerencie-a 90 graus. Os produtos qualificados continuam a mover-se na correia transportadora para a estação acima da detecção, após a detecção enviada automaticamente à estação de descarregamento, os produtos qualificados na caixa material, produtos incompetentes na caixa waste.
5. Exigências ambientais
Forneça por favor o seguinte meio da energia
5,1 a fonte de alimentação
5.1.1 tensão AC220V± 10%
5.1.2 frequências 50 hertz + 1 hertz
5.2. Temperatura: temperatura 5-35℃Storage: 0-40℃
5.3. Fonte de ar: 0.4-0.6mpa
5,4 a umidade 30-80% mas não deve orvalhar.
5,5 lá não são nenhum gás corrosivo, líquido ou gás explosivo no local
5,6 exigências da cor do equipamento: de acordo com a placa da cor ou o número da cor fornecida pelo partido a, o computador é branco.
