Vista geral da caixa de luva:

A caixa de luva foi amplamente utilizada na pesquisa da bateria de lítio e a produção, a pesquisa do exame e do produto químico, a metalurgia de pó, a tecnologia nuclear, a soldadura especial, OLED e a pesquisa DEFENDIDA, a pesquisa do catalizador, a indústria farmacêutica, o processamento material, a investigação e desenvolvimento especial da lâmpada e a produção, produto químico fino, metal materiais orgânicos, de polímero e outras indústrias.

projeto bonito, estrutura compacta da caixa de luva, obra fina; Funcionamento estável do equipamento, operação a longo prazo contínua; Controlo automático, operação simples, baixo custo de manutenção.

a caixa de luva é composta principalmente do corpo da caixa de luva, da cabine da transição do tamanho, do sistema da purificação da circulação, do sistema de controlo do PLC, do sistema do vácuo, do sistema de exposição, do sistema de medida, etc.

1, o corpo da caixa

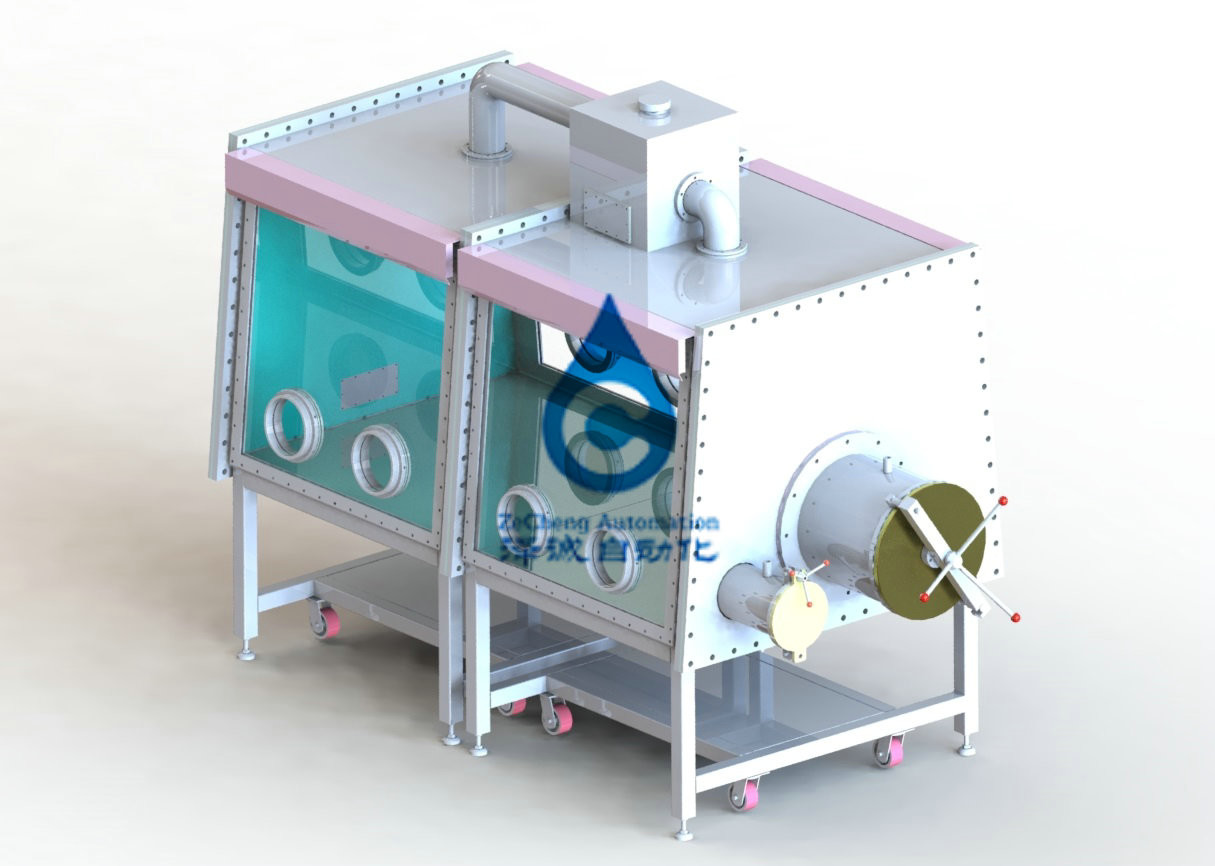

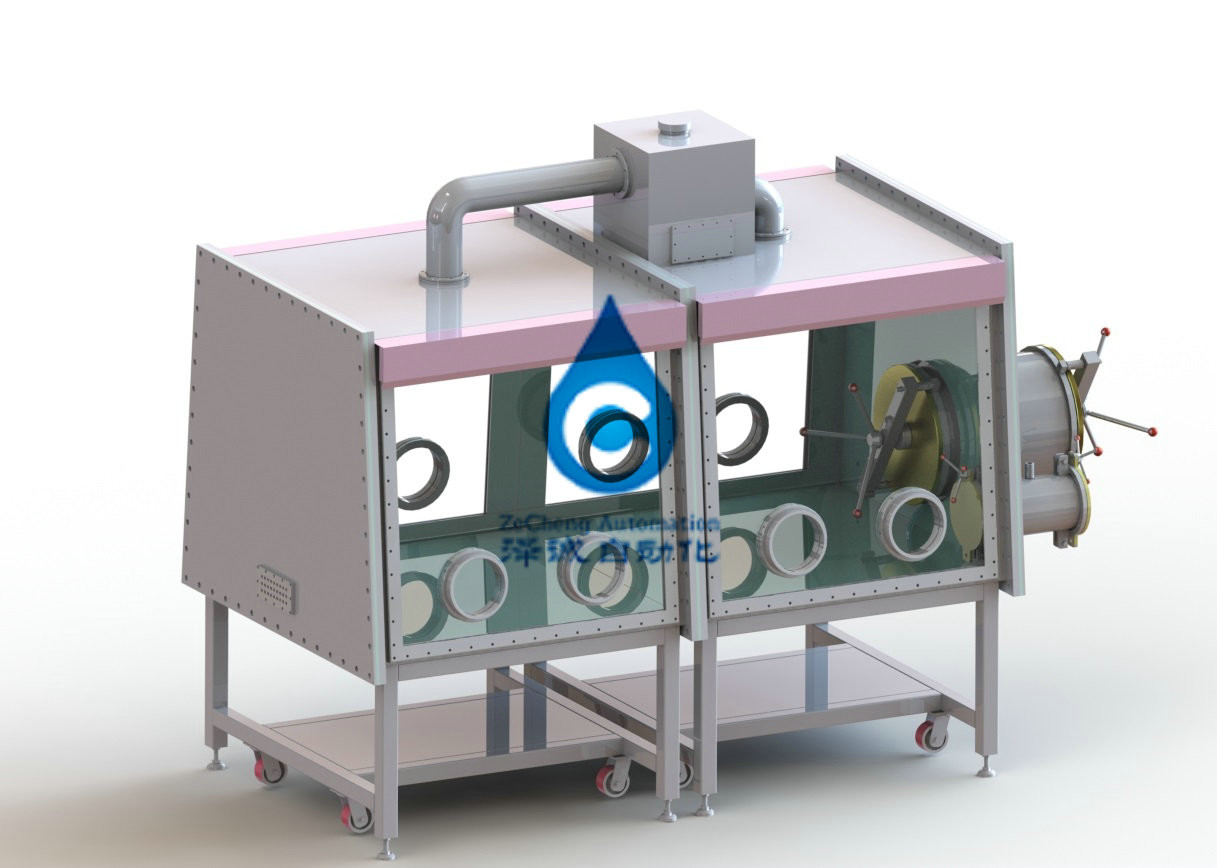

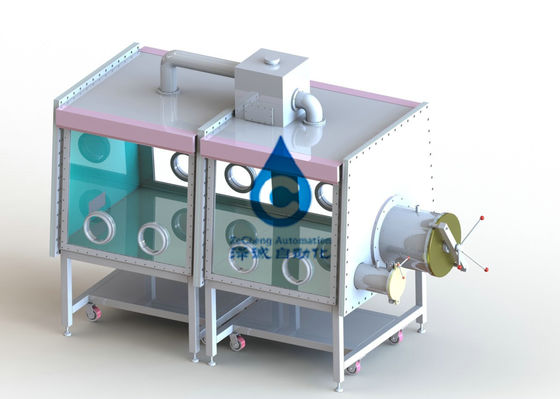

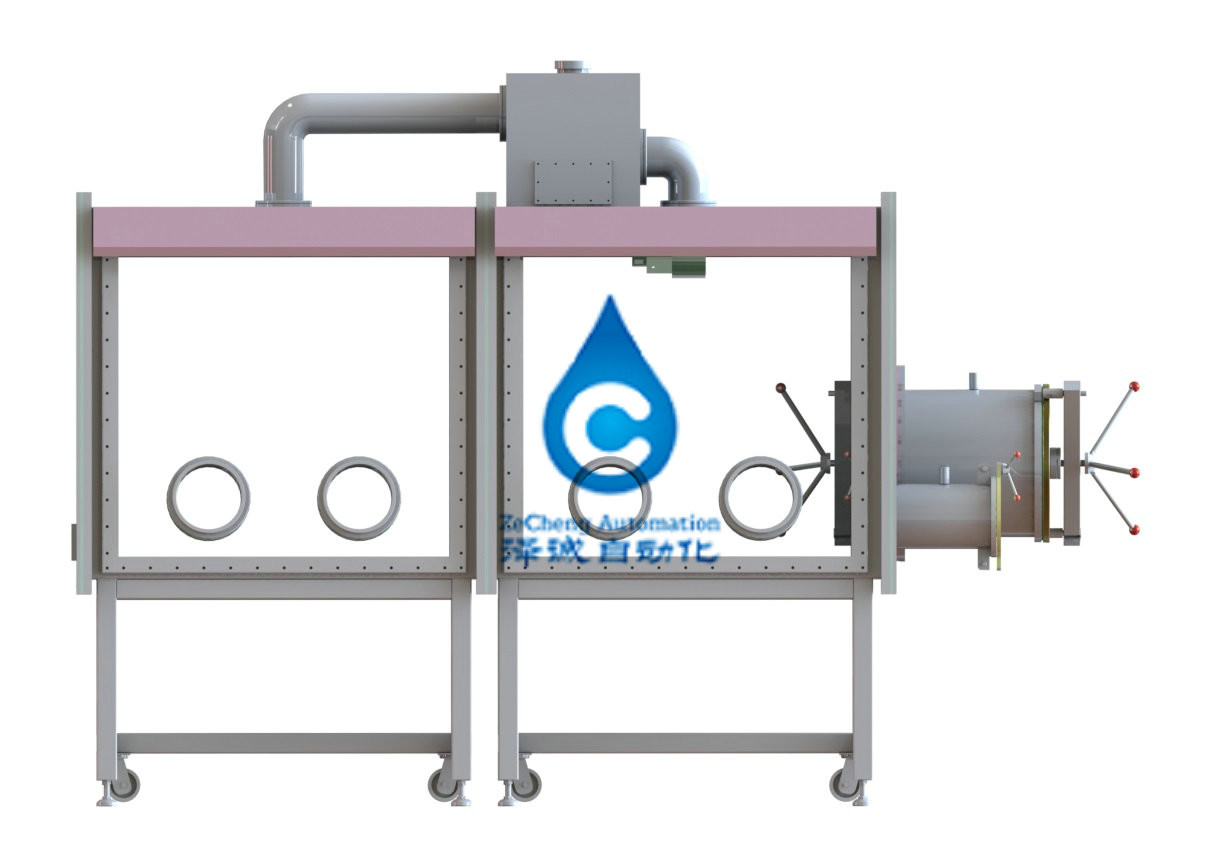

1,1, tamanho: duas caixas de luva de 1220mm (comprimento) ×900mm (altura) ×750mm (largura inferior) são conectadas por uma cabine t-dada forma da transição no meio.

material 1,2: toda a estrutura de aço inoxidável (tipo 304), espessura 3mm.

boca de 1,3 luvas: diâmetro: ∅220mm, material duro da liga de alumínio, após o tratamento anticorrosivo.

1,4 luvas: Norte americano, calibre 8 polegadas, espessura 0,4 milímetros, material da borracha butílica.

janela 1,5: superfície de funcionamento inclinado, janela dianteira do vidro temperado destacável de uma segurança de 8 milímetros, resistência de desgaste, resistência de corrosão, bom transmitância claro, anel do selo com anel grosso do selo de uma ÔMEGA de 3/8 de polegada.

1,6 determinadas pressões positivas e negativas (- 12mbar -12mbar) podem ser mantidas quando usadas.

1,7 o armário são equipados com as lâmpadas de poupança de energia da iluminação do antirreflexo com luz suave.

1,8 uma tira porosa do poder são pré-ajustados na caixa (fonte de alimentação: 220V±10% 50Hz±10%)

1,9 o armário são equipados com diversas relações do padrão kf-40 para o acesso fácil ao líquido, ao gás e ao sinal.

1,10 há 2 prateleiras na caixa.

suporte 1,11: rodízios incluídos, 950mm altos. Os rodízios têm as funções do nivelamento, de mover-se e da fixar.

2. Cabine da transição

forma 2,1: T (304 de aço inoxidável), conectado com a caixa de luva, controlou pela válvula.

tamanho 2,2: o diâmetro de 360 milímetros, tanque longo de uma transição de 600 milímetros, pistão, transição para a bandeja da corrediça, lustrando, caso um tanque pequeno da transição, o outro ajustou especificações para: Ф 100 milímetro x 300 milímetros.

pálete 2,3: 300mm de aço inoxidável ×450mm, livram para mover-se e estender (grande configuração da cabine da transição).

grau de 2,4 vácuos: o ≤ -0.1mpa (os grandes e tanques direitos pequenos da transição exigem a exposição da correia do vácuo), o calibre de pressão do vácuo é selecionado de Alemanha.

Ii. seleção e configuração da caixa de luva e de índices técnicos principais

3. A ordem solvente do systemIn da filtragem para impedir a influência de solventes orgânicos na coluna da purificação, o sistema do desvio é integrada no sistema da caixa de luva, que pode eficazmente remover os solventes temporários do sistema.
