Equipamento de produção da bateria do aferidor do vácuo para a bateria de lítio do polímero de Bluetooth Digital
1, perfil do equipamento:
introdução 1,1 às funções e aos princípios do dispositivo:
Funções principais do equipamento: perfuração, desgaseificação de vácuo, pre-selagem secundária.
A máquina da selagem do vácuo é apropriada para a desgaseificação de vácuo e o calor secundário - processos da selagem após a ativação da bateria de lítio do empacotamento flexível do polímero do bluetooth, da bateria de lítio digital do empacotamento flexível do polímero e da bateria de lítio cilíndrica do empacotamento flexível do polímero.
fluxo da operação do equipamento 1,2: Este dispositivo é uma máquina da selagem da sução do vácuo, que seja utilização principal para extrair o gás deixado na correia da bolsa a ar após a eletrólise da bateria no estado de vácuo, punciona a correia da bolsa a ar, extrai o gás, e usa então a cabeça superior e mais baixa da peça da câmara para selar o lado entre a correia da bolsa a ar e a bateria, para conseguir a finalidade de trabalho.

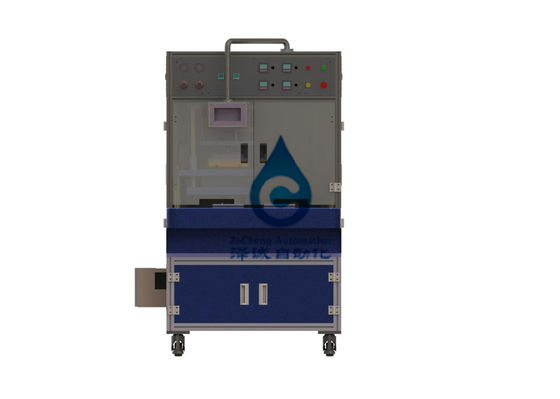

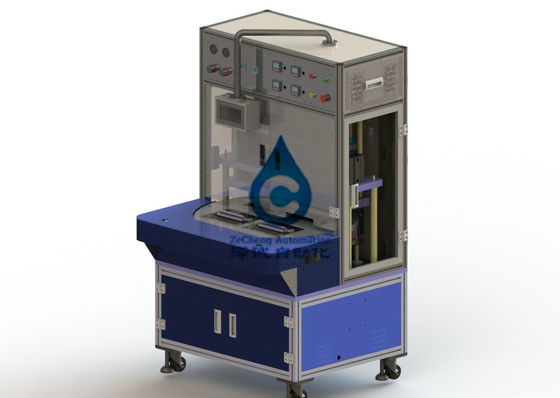

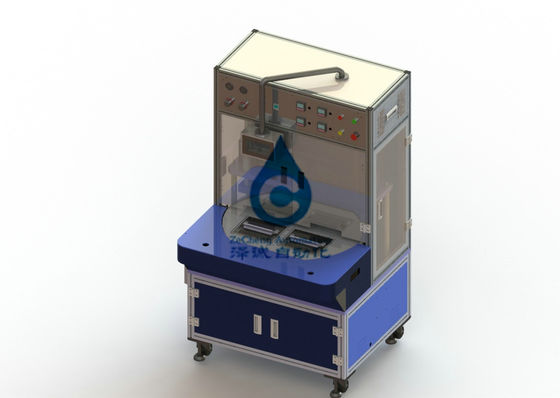

estrutura 1,3 total (com desenhos)
2. Materiais entrantes e especificações de produto apropriadas para o equipamento
2,1 tamanho e especificação de materiais entrantes
2.1.1 especificações de produto aplicáveis:
|
Modelo |
W (milímetro) |
L (milímetro) |
H |
|
ZEAA08A |
20-50 |
30-70 |
2-8 |
Produto do teste de aceitação: bateria quadrada CP243238 do polímero
2.1.2 as exigências específicas
|
NÃO. |
Artigo |
parâmetro |
|
1 |
Largura da borda |
3-10mm |
|
2 |
Escala de tempo da capsulagem |
2-3S |
|
3 |
Espessura lateral da selagem |
0.19-0.3mm (pode ser ajustado) |
3. Parâmetros técnicos do equipamento
taxa de 3,1 qualificações de produtos do equipamento: ≥97% (somente produtos maus causados pela máquina)
3,2 produtividades/velocidade do equipamento: 15PPM depende do calor - tempo da selagem
taxa de falhas ≤5% de equipamento 3,3 (falha causada pelo equipamento somente)
equipamento 3,4 bonde: tensão 220V±10%, AC/10A atual, poder monofásico 2000W
ar 3,5 comprimido: pressão/fluxo 0.4-0.6Mp/0.3l /min
vácuo 3,6: pressão e fluxo 0.4-0.6Mp/0.3L/min
3,7 pesos: a relação do peso total à área do carga-rolamento de 400Kg ≤500kg/M2
4: configuração e padrão gerais do equipamento
4,1 a cor da aparência do equipamento serão sujeitos à placa da cor fornecida pelo partido A.
4,2 10MM de medição da parede exterior da máquina, o ruído do ≤ 80db do equipamento.
4,3 o equipamento cumprem com os standard de segurança do equipamento mecânico e bonde relevante de estado e todos os standard de segurança e exigências da empresa do comprador.
4,4 o manual da operação do chinês e o manual da manutenção de equipamento são unidos.
o diagrama de controle 4,5 bonde, o diagrama de controle pneumático, a especificação das peças compradas, o código fonte e outros materiais da máquina serão entregados aleatoriamente.
