Máquina cortando do níquel do zinco da máquina anulando da placa da bateria do níquel do cádmio

Máquina cortando do níquel do zinco da máquina anulando da placa da bateria do níquel do cádmio

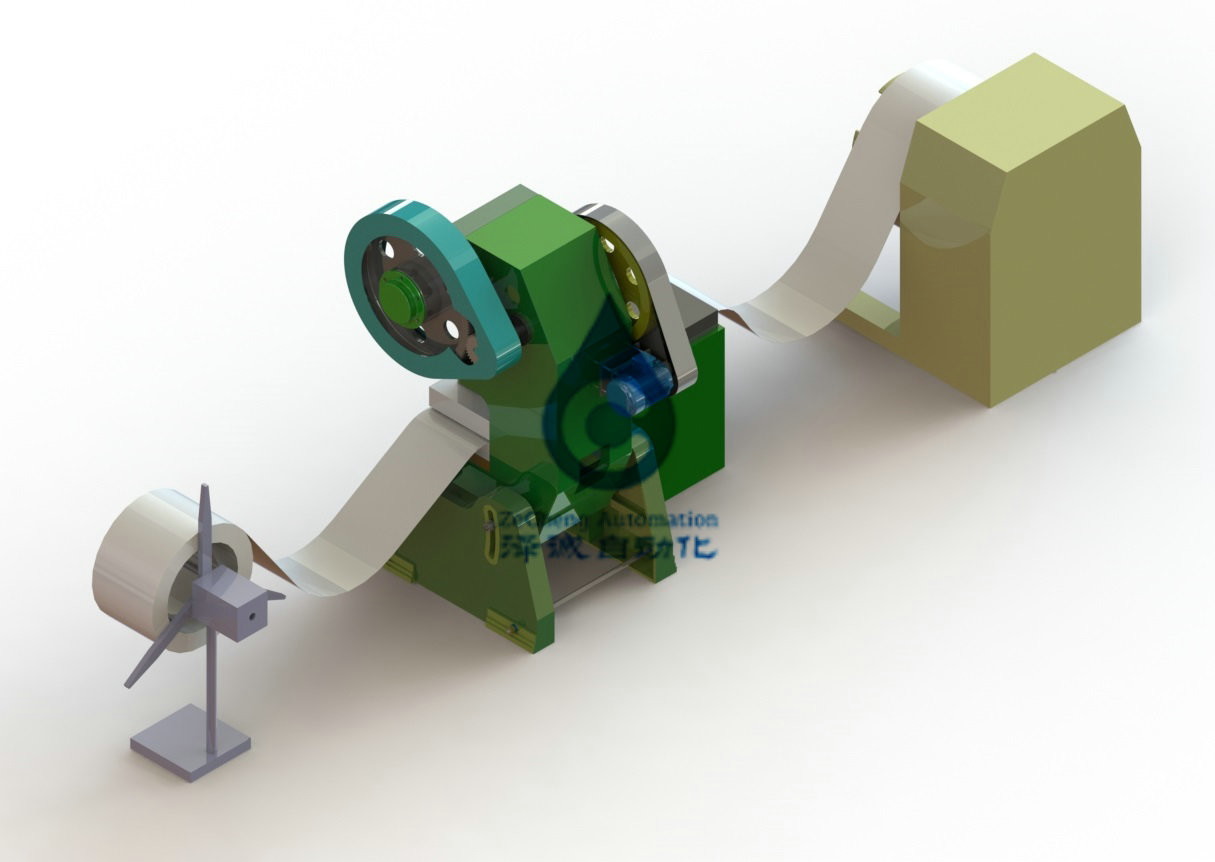

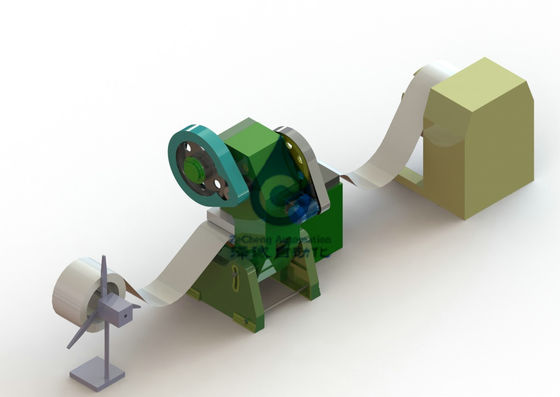

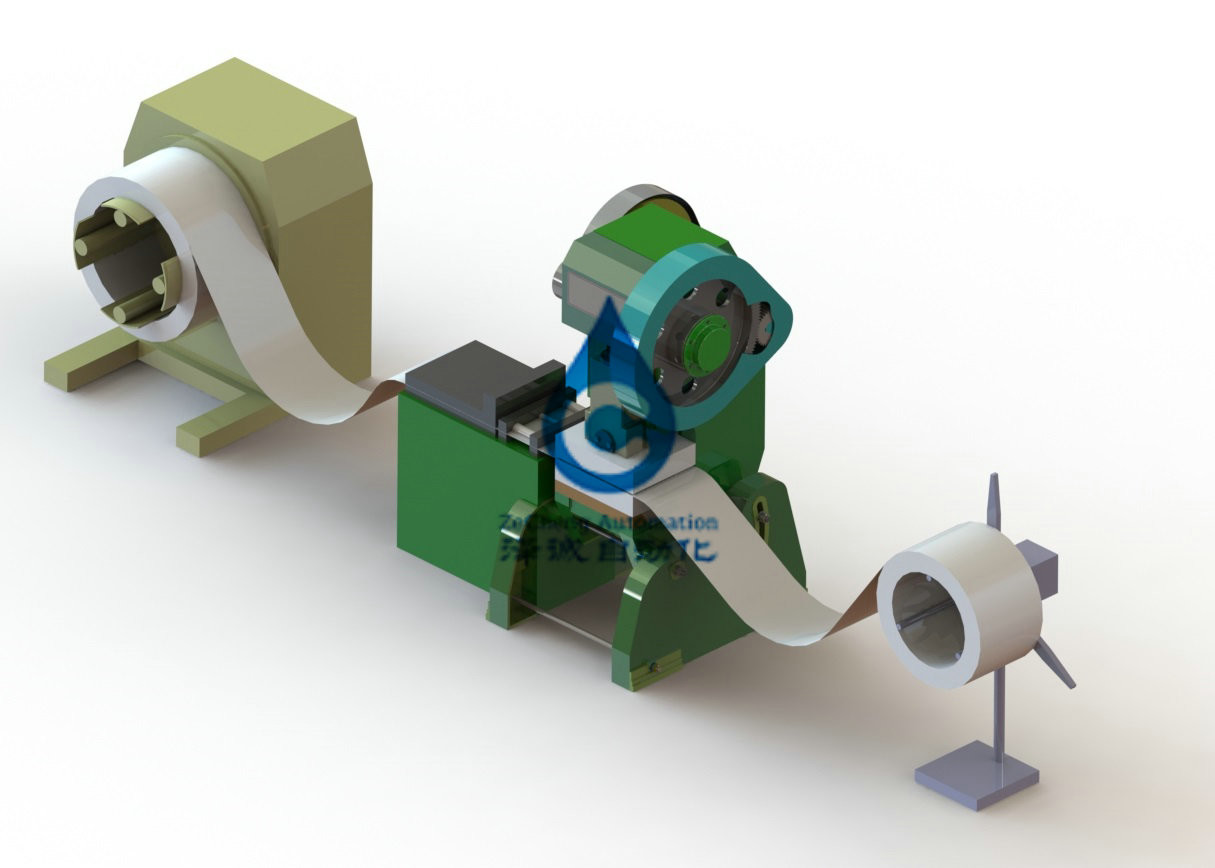

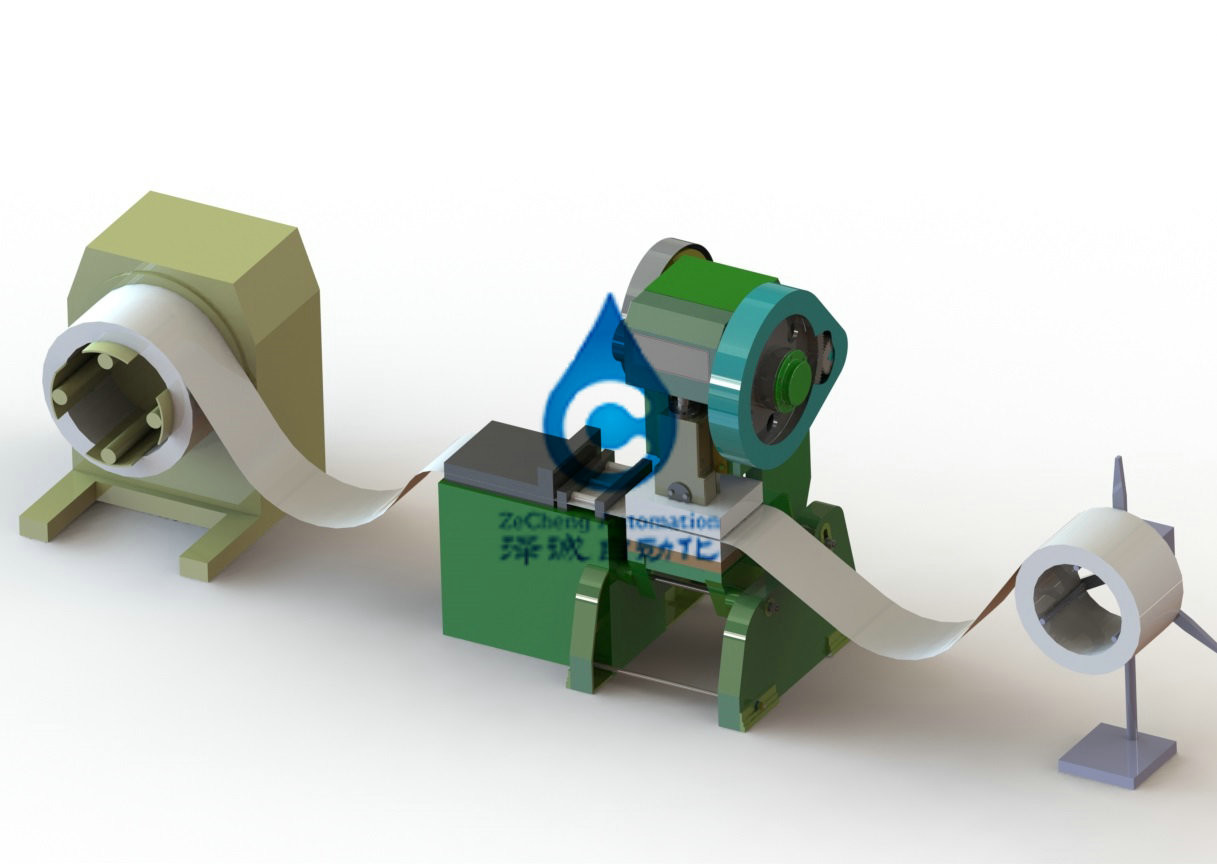

descrição 2.1.1.Brief da máquina de perfuração da folha do polo

O equipamento é apropriado para o processo anulando de tração-tipo correia do elétrodo de várias pilhas alcalinas tais como a bateria do cádmio-níquel, a bateria do zinco-níquel, a bateria do níquel-hidrogênio, a bateria do ferro-níquel, etc. Há dois modos de trabalho: automático e manual. O modo de trabalho automático dos trabalhos básicos, máquina de rolamento, rolos instalados na zona polar através do mecanismo de transtorte, transportando o mecanismo de acordo com o comprimento do afastamento da dimensão da parte de polo que alimenta, traz no bloco no molde do perfurador, o molde do superior morre é instalado no bloco da corrediça da imprensa, bloco para cima e para baixo o movimento no modo da movimentação será ficado situado no molde extremamente do corte da correia em fatias. Através do furo anulando no centro da tabela do dado e do perfurador, as partes de polo são deixadas cair no transporte de correia sob o perfurador. O transporte de correia transmite as partes de polo à estação de classificação. A tira de polo terminada é formada no desperdício poroso incompleto da tira, que é enrolado na máquina de colheita e recolhido na bobina.

2.1.2. Exigências de projeto

2.1.2.1. A largura máxima da faixa do polo é 220mm.2.1.

a velocidade máxima da tesoura 2.2.The não é nenhuma menos de 80 vezes /min (quando o comprimento da folha do polo é 75mm), e a velocidade da tesoura é ajustável.

2.1.2.3. O comprimento máximo da tesoura é 300mm.

2.1.2.4. O dispositivo tem pelo menos dois modos de trabalho: movimento do ponto e operação automática. Estabelecer o console de duas mãos da segurança.

2.1.2.5. O dispositivo de proteção da porta da segurança é fornecido na parte dianteira e na parte traseira da bancada do equipamento. Somente quando as portas da segurança em ambos os lados são fechadas pode o equipamento operar-se no modo de trabalho automático.

2.1.2.6. O painel de controle da operação do equipamento tem funções como o interruptor de alimentação, dados de monitoração do estado running do equipamento e da exposição do LCD da indicação da falha.

2.1.2.7 as peças do deslizamento e de gerencio do equipamento, tais como o trilho de guia e o eixo, é equipado com os dispositivos perfeitos da lubrificação. O equipamento tem a função do curso, grupo, contagem da manutenção e assim por diante. O equipamento é equipado com a relação da distribuição com a recepção, descarregando o transporte da máquina, do alimentador e de correia.

2.1.2.8 o rewinder é conduzido eletricamente para recolher o afastamento, que é apropriado para começar frequente. Tensão 220V (380V), 50Hz.

2.1.2.9. Após a perfuração e o corte, quando os desperdícios da tira de polo são esticados ao limite superior, o uncoiler para de recolher materiais. Quando a tira waste cai ao limite mais baixo, a dobadoura descarrega o material. O alimentador deve ter um contrapeso para assegurar a suficiente tensão na tira da sucata para assegurar a velocidade do alimentador. O diâmetro do eixo waste da montagem do carretel de fita da máquina do rebobinamento é eixo do rewinder 38mm.The é fornecido com um dispositivo waste da orientação do carretel. A posição do sensor da detecção da posição da faixa do polo é ajustável. A posição axial da instalação do redutor de velocidade do dispositivo de alimentação está paralela à linha central vertical da alimentação dispositivo. O dispositivo de recepção tem um mecanismo bonde independente da operação.

2.1.2.10. Coordene o movimento do trabalho de cada parte da linha de produção de tesouras do polo, e cada parte tem a função da operação e da eliminação de erros independentes.

2.1.2.11. O projeto, a fabricação, a instalação e a eliminação de erros de tesouras do polo são na linha das especificações nacionais e industriais relevantes.

2.1.2.12. O modo de trabalho manual de perfurador da placa de polo é usado para a manutenção e a eliminação de erros de equipamento, eliminação de erros nova do molde e trabalho inicial. Durante o trabalho inicial, a correia manual do polo do desenho incorpora o mecanismo de alimentação, e a correia de guiamento manual do polo entra no molde do perfurador. Após diversas vezes da operação do ponto, o material waste está envolvido em torno do eixo de alimentação da máquina e pode ser transferido ao modo de trabalho automático quando a tensão de alimentação normal é gerada pela máquina do rebobinamento.

2.1.4. Parâmetros técnicos do equipamento
