Máquina passando de dobramento do corte do laboratório de baterias de lítio do empacotamento flexível
I. perfil do equipamento:
introdução 1,1 às funções e aos princípios do dispositivo:
Este equipamento é usado principalmente para o corte, a dobradura e passar de baterias de lítio do empacotamento flexível.
Funções principais do equipamento: alimentação automática, corte automático, dobradura automática, descascamento automático, anular automático.
fluxo da operação do equipamento 1,2:
Fluxo principal: o equipamento é terminado na plataforma giratória da quatro-estação após a alimentação automática pela cadeia de fabricação e a alimentação automática pelo manipulador
Corte de borda automático, dobradura automática e passar após anular automático.

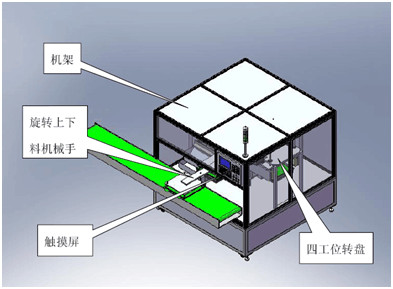

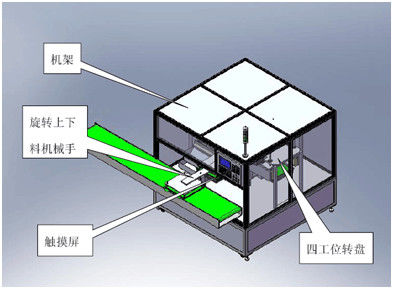

estrutura 1,3 total (com desenhos)
composição 1,4 de componentes principais
composição do equipamento 1.4.1:
1, girando o manipulador de alimentação superior e mais baixo: agarre a bateria usando um otário do vácuo, usando um cilindro de gerencio para conseguir a rotação da alimentação e do descarregamento, para cima e para baixo o movimento usando um cilindro.
2. Mecanismo do corte de borda: o corte de borda adota o método do corte do corte de borda dobro, as facas superiores e mais baixas podem ser usadas reparando e moendo por muitas vezes, o sulco da ensamblagem pode ser ajustado à faca, guia linear do trilho de guia, os materiais waste é fácil de recolher.
3. Mecanismo de dobramento e passando: a função do dobramento e de passar pode ser terminada ao mesmo tempo. O cilindro da bronzagem adota o cilindro ajustável do curso, e o trilho de guia linear é guiado abrindo e fechando o movimento.
4. Dando forma ao mecanismo: consiga o final que dá forma e que dá forma à função de passar.
2. Materiais entrantes e especificações de produto apropriadas para o equipamento
2,1 tamanho e especificação de materiais entrantes
| projeto | Largura de pilha de W (milímetros) | L comprimento de pilha (milímetro) | Espessura da pilha de H (milímetros) |
| Escala do tamanho | 60~110 | 130~180 | 7-12 |
Iii. parâmetros técnicos do equipamento
| sequência | projeto | parâmetro |
| 1 | Erro da largura da borda | +/- 0,1 milímetros ou menos |
| 2 | Largura da bainha | 2-10mm (substitua a cabeça) |
| 3 | Escala de tempo de descascamento | 2-5s (ajustável) |
| 4 | Variação da temperatura de descascamento | 0 ℃, ℃ 220 podem ser ajustados |
| 5 | Capacidade do equipamento | 8ppm |
| 6 | Taxa qualificada de produtos do equipamento | ≥95% (produtos maus causados pela máquina somente) |
| 7 | Taxa de falhas de equipamento | ≤5% (falha causada pelo equipamento somente) |
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
