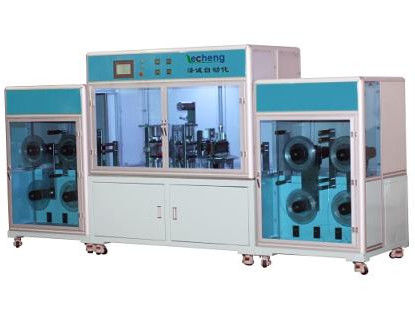

Cadeia de fabricação orelha da bateria de íon de lítio do de alta capacidade de Polo que forma a máquina

Cadeia de fabricação orelha da bateria de íon de lítio do de alta capacidade de Polo que forma a máquina

O equipamento pode ser usado para a formação da orelha polar da bateria do empacotamento flexível, incluindo principalmente os seguintes processos:

Pré-aquecimento do desenrolamento - desempoeirando - - borracha (superior e abaixe duas camadas) - corte secundário quente da pressão quente de pressão - corte de borracha - - conduzindo - - (corte da placa) - enrolamento - (produtos da placa na caixa da coleção).

Características do produto:

1,1 a máquina são conduzidos pelo motor de piso e controlados pela relação homem-máquina. É fácil de operar e precisa somente uma pessoa.

1,2 eficiência elevada, produção diária máxima de 10-15 (2mm) milhão partes;

1,3 aplicáveis a uma vasta gama de produtos, de comprimento diferente ajustável, de necessidade do ajuste da largura somente substituir a placa do rolo e da alimentação de guia.

1,4 o dispositivo são inteiramente - funcional, aplicável ao tipo orelha da placa do polo, tipo orelha do disco do polo, filme do ANIMAL DE ESTIMAÇÃO pode ser envolvido, fechado com papel do isolamento.

2. Especificações de materiais entrantes

3. Parâmetros técnicos

4. Funções estruturais

O equipamento inclui os seguintes sistemas:

sistema do desenrolamento 4,1: o motor de C.A. gerencie, e o carretel conduz a placa de alimentação para girar no reverso para manter a tensão da bobina. sistema do rolo de 4,2 transições: adote o rolamento da baixo-fricção da precisão, rolo duramente oxidado da transição da liga de alumínio, o rolo da transição antes que a primeira pressão quente adote o material de bronze, substituem o rolo da transição de acordo com especificações diferentes da correia de alumínio e da correia do níquel.

calor 4,3 preliminar que pressiona o sistema: o controlador de temperatura da precisão do omron é usado para controlar a temperatura da placa de aquecimento, e o cilindro conduz as placas de pressão superiores e mais baixas para aquecer acima a colagem polar da orelha.

sistema de alimentação esparadrapo do talão de 4,4 polos: conduzido por um motor de piso da precisão, a alimentação do esparadrapo do talão do polo é conduzida pelo parafuso da bola.

sistema 4,5 de pressão térmico secundário: o controlador de temperatura da precisão do omron é usado para controlar a temperatura da placa de aquecimento, e o cilindro conduz as placas de pressão superiores e mais baixas para aquecer acima a colagem polar da orelha.

sistema de movimentação 4,6: conduzido pelo motor de piso da precisão, o rolo de borracha gerencie para conduzir o comprimento da orelha do polo após a ligação térmica.

sistema 4,7 de corte: o cilindro do corte do fixo-comprimento conduz a faca de corte para eliminar a orelha do polo, e a faca de corte tem uma longa vida. Moedura repetível.

sistema 4,8 de corte: uma lâmina giratória é usada para cortar a colagem da orelha do polo, e o rolo conduz a orelha do polo para a frente.

sistema de carregamento 4,8: o motor de C.A. gerencie, e o carretel de alimentação da liga de alumínio conduz a placa de alimentação para girar no reverso para manter a tensão da bobina.

sistema de 4,9 quadros: a pintura quadrada da estrutura da soldadura, a firme e a segura, a de superfície do cozimento, cor personalizada de acordo com o cliente precisa. A carcaça é feita da placa de aço grossa de 25mm e sua superfície é galvanizada.

sistema de controlo 4,10: controle do PLC do omron, alto nível da automatização.

sistema operacional 4,112: adote o tela táctil do tongtai do kunlun, a relação é claro, intuitivo e bonito, e os dados podem ser ajustados.

configuração de sistema 4,123:

5. Ambiente do uso do produto

Ar comprimido: 0,4 ~ 0.6mpa (4-6kgf/cm2), o caudal de cada parte de ar comprimido é 10L/min, a taxa de utilização é 50%

Temperatura ambiental: 20 ~ 35℃

Humidade relativa: 5 ~ 55% HORA

Fonte de energia: AC220V, monofásico; A flutuação da tensão é menos de ±10%; Fonte de alimentação: 3KVA

6. Diagrama esquemático do equipamento

Compromisso da cooperação

1. Promessa nova do equipamento

Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.

2. Compromisso da confidencialidade

Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.

3. Compromisso do serviço pós-venda

(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;

(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh

(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
