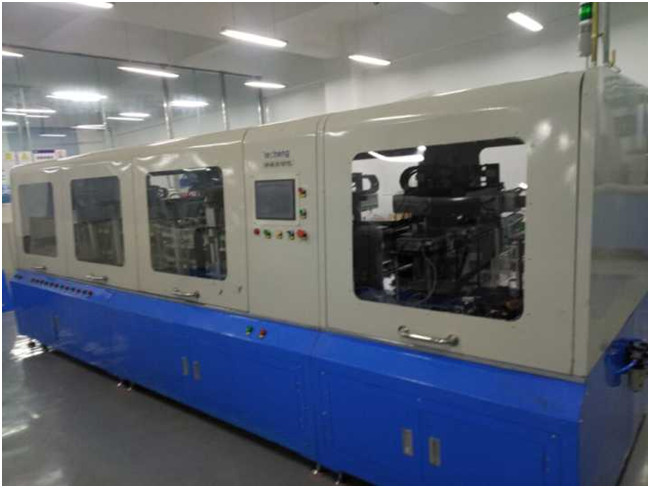

Cadeia de fabricação estável Polo da bateria de íon de lítio da operação que pesa o separador

Cadeia de fabricação estável Polo da bateria de íon de lítio da operação que pesa o separador

1. Polo que pesa o separador
2.
3. 1. Funções do equipamento
4.
5. Esta máquina automática da detecção é usada para realizar o peso e a classificação dos elétrodos (negativos) positivos da bateria, e o processo do todo é terminado automaticamente.
6.
7. 1.1. Esta máquina automática especial da detecção é usada para realizar o peso e a classificação de uma variedade de fatias do polo, que é apropriada para especificações de produto::


1876/5000

1,2. A batida total da produção do plano automático da detecção é: tabuleta 3s/; 20 PPM

1,3 o plano automático especial da detecção têm as características da eficiência alta da produção, da manutenção estável da operação, da confiança, a simples e a conveniente, e podem cumprir as exigências do partido a para a produção contínua de 24 horas, com sua eficiência contínua detalhada ≥90% da produção ou ≥21.6 horas/dia;

1,4 que o equipamento pode se adaptar à produção de produtos de várias especificações, e o tempo exigido para substituir o modelo do produto durante a produção do equipamento não deve exceder 15 minutos;

1,5 os materiais entrantes das placas positivas e negativas da bateria são do tipo do compartimento. Quando as placas da bateria são detectadas para ser usadas acima, a caixa material de reposição está comutada automaticamente para continuar a trabalhar.

2. proposta técnica

Neste esquema, o polo da bateria é transportado pela correia. Há uma grade igual na linha do transporte de correia, e cada polo é transportado pela correia em uma grade fixa. O método de carregamento da folha do polo da bateria é compartimento e manipulador da dois-posição. Os produtos qualificados são classificados automaticamente de acordo com métodos de peso diferentes e carregados em compartimentos qualificados diferentes do produto. Os produtos incompetentes são descarregados diretamente na caixa do material waste junto com a linha do transporte de correia.

Há 6 estações de trabalho independentes no sentido da logística da linha do transporte, que são usadas para realizar as seguintes funções:

estação de carregamento 2,1 automática da folha do polo da bateria

É usada para realizar a alimentação automática da folha do polo da bateria, que é composta do mecanismo de alimentação do compartimento da carga e do manipulador de alimentação linear da dois-posição.

mecanismo de alimentação 2.1.1 do compartimento da carga

O sistema de alimentação adota o método do compartimento que alimenta, e há uma alimentação de dois compartimentos. Durante o trabalho, o compartimento enchido com as partes de polo é carregado manualmente no entalhe de posicionamento do mecanismo de alimentação, o sensor da detecção detecta o compartimento no lugar, o manipulador começa a pegarar o material, o sensor da detecção detecta o compartimento vazio no lugar, e o sistema envia um sinal de alarme informar o operador para substituir o compartimento.

2.1.3. manipulador de alimentação linear da Dois-posição

Agarrar adota o método da sução do vácuo; O cilindro empurra o manipulador da adsorção do vácuo para mover-se em uma linha reta no trilho de guia. Execute duas posições para agarrar a parte de polo. A fim evitar a situação da laminação contínua durante o desenho do vácuo, um fã deionizing é ajustado na posição de alimentação para eliminar a laminação contínua durante o desenho purgando o vento iônico.

2,2. Estação de peso automática do elétrodo da bateria

Esta estação é usada para realizar o peso automático das partes de polo da bateria. Devido à velocidade de peso lenta das partes de polo, a fim assegurar o equilíbrio das batidas da produção do equipamento, esta máquina especial da detecção é equipada com as duas estações de peso, e ao mesmo tempo, as duas partes de polo são pesadas.

Esta estação é composta de uns dois - posicione o manipulador de alimentação em linha reta e um instrumento de peso automático. Quando o elétrodo é entregado no lugar, o mecanismo da sução do vácuo deixa cair para sugar acima o elétrodo, e o elétrodo é posto na bandeja de peso do dispositivo de peso automático, que pesará o elétrodo e o juiz da bateria se o elétrodo está qualificado de acordo com o padrão de peso do grupo.

A precisão de medição do instrumento de peso é: 0.01g, e a precisão de peso real são 0.1g.

estação do armazenamento de 2,3 classificações de fatias do polo

Os polos são classificados em 6 blocos, 4 blocos dos produtos qualificados, 1 bloco de excesso de peso, 1 bloco de ultra-luz: escala da precisão de 1g pelo bloco. Os clientes podem ser ajustados de acordo com suas necessidades.

armazenamento 2.3.1 de fatias do polo

O armazenamento da parte de polo adota o tipo mecanismo do compartimento do armazenamento, que tem duas posições.

Quando a parte de polo é entregada à estação, o manipulador linear da dois-posição desce e suga a parte de polo no compartimento do armazenamento da parte de polo correspondente.

linha do transporte de correia 2,4

A linha do transporte de correia é usada para realizar a transmissão do piso da folha do polo da bateria, que é composta do motor, do redutor, da embreagem eletromagnética e do conversor de frequência. Quando a folha do polo da bateria é transportada à posição correspondente junto com a linha de transmissão, as funções diferentes estão realizadas pela estação correspondente.

3. descrição do equipamento principal usada

3,1. Mecanismo de alimentação: 2 grupos, consistindo em um compartimento da polo-carga e um sensor da detecção, etc., com componentes pneumáticos da empresa de Japão SMC, dos sensores da detecção da empresa de SUNXI ou de OMRON, e do resto projetaram e produziram pela empresa do zecheng.

manipulador de alimentação linear de 3,2 dois-posições: 8 grupos, compostos do dispositivo do movimento linear, para cima e para baixo o mecanismo do movimento, o dispositivo de sução do vácuo, o fã deionizing, o sensor da detecção, etc., componentes pneumáticos usando produtos de SMC do japonês, sensores da detecção usando produtos de SUNXI ou de OMRON, o resto pelo projeto da empresa do zecheng e a produção.

3,6. Instrumento de peso automático: 2 grupos com precisão de peso eletrônica de 0.01g e precisão da detecção de 0.1g.

dispositivo de recepção 3,7 material: 8 grupos, que armazenam o peso correspondente dos polos respectivamente, são compostos do compartimento do armazenamento material, mecanismo e sensor de empurrão material pneumático da detecção, etc. Os componentes pneumáticos são os produtos da empresa de Japão SMC, o sensor da detecção é os produtos da empresa de SUNXI ou de OMRON, e o resto é projetado e produzido por zeshengcompany.

linha do transporte de correia 3,8: 1 ajustado, consistindo no motor, no redutor, no conversor de frequência, na correia transportadora, no mecanismo da tensão, no perfil de alumínio, etc., o motor, redutor adota os produtos da empresa oriental de Japão, a correia transportadora adota os produtos da empresa do habasit de Suíça, o resto é projetado e fabricado pela empresa do zecheng.

sistema de controlo 3,9 bonde: sistema de controlo bonde: 1 ajustado, incluindo PLC, tela táctil, o armário de controle bonde e os componentes bondes de baixa voltagem, etc., PLC, etc., para adotar produtos do omron de Japão, o tela táctil adota o tongtai do kunlun.

4. confiança do sistema

4,1 ao projetar o esquema, a confiança do sistema é considerada principalmente: alarme antiparasitário, de sistema, proteção chain da proteção de segurança e do sistema, etc.;

4,2 na medida do possível, componentes seguros seletos: SMC para componentes pneumáticos, yamanshe para o motor, OMRON para o sensor, OMRON ou mitsubishi para o PLC;

4,3 projeto, conjunto restrito e procedimentos de eliminação de erros para assegurar o sistema são perfeitos e seguros;

5. Outras exigências

fonte de alimentação 5,1: 3 fase 380V, 60Hz, quarta terra da fase;

ar 5,2 comprimido: 0.5mpa, ± 10% da flutuação da pressão de ar.

5,3 dimensões totais do equipamento: 3000*1000*1800 (comprimento * largura * altura)
Compromisso da cooperação
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh

(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
