Máquina de estratificação da bateria de lítio do quadrado do equipamento de produção da bateria de 5 PPM

Máquina de estratificação da bateria de lítio do quadrado do equipamento de produção da bateria de 5 PPM

I. perfil do equipamento:

1 vista geral

Esta máquina é projetada especialmente para o revestimento do escudo da pilha de bateria. É apropriado para produtos quadrados da pilha de bateria cobrir com um círculo da colagem.

processo 1,1 de colagem: após a colagem, a tampa 0.5mm da isolação da bateria cresce na borda superior da fita; Exige-se que a selagem deve firmemente ser cabida sem levantar, vê por favor a seguinte figura para detalhes:

1,2 o modelo da bateria adaptável são como segue: a máquina de colagem deve poder terminar dois modelos (42173255), refere a seguinte figura para detalhes.

1,2 o desvio da precisão da colagem do filme são ≤0.5mm (se a precisão do material entrante da bateria é qualificada). Não há nenhum enrugamento e nenhumas bolhas óbvias na superfície do filme que cola a bateria (o diâmetro de uma única bolha é <2mm>

batida de 1,3 produções: 5PPM (aplicável a todos os tipos de baterias).

1,4 o equipamento serão operados por uma pessoa e podem ser usados apenas ou conectado com o encanamento.

2. Parâmetros e trabalhos de processo

2,1 parâmetros técnicos principais

composição do equipamento 3

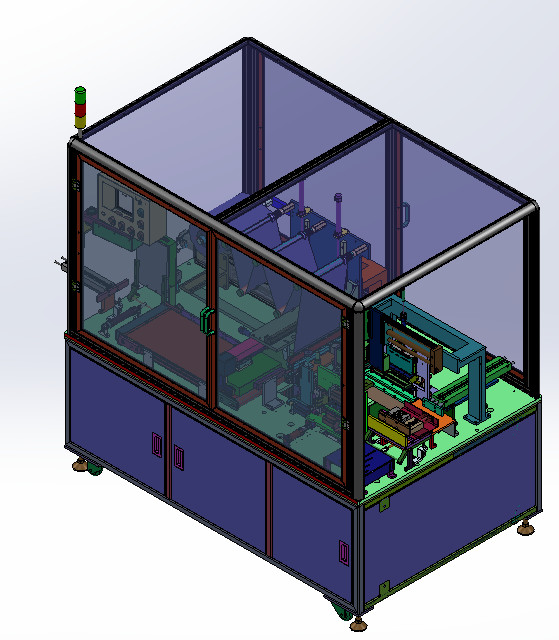

3,1 a composição são mostrados abaixo

descrição da estrutura de 3,2 canos principais

componente 3.2.1 de alimentação: o mecanismo de posicionamento inicial para alimentar. A bateria de alumínio é colocada no mecanismo de alimentação manualmente. O bloco de posicionamento é feito do plástico de POM para proteger a bateria da abrasão.

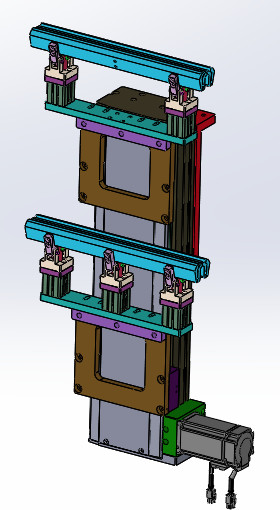

componente 3.2.2 de posicionamento: o mecanismo para o posicionamento exato da bateria de alumínio antes de laminar, e o servo motor conduzem a placa da tração para empurrar a bateria para uma posição exata.

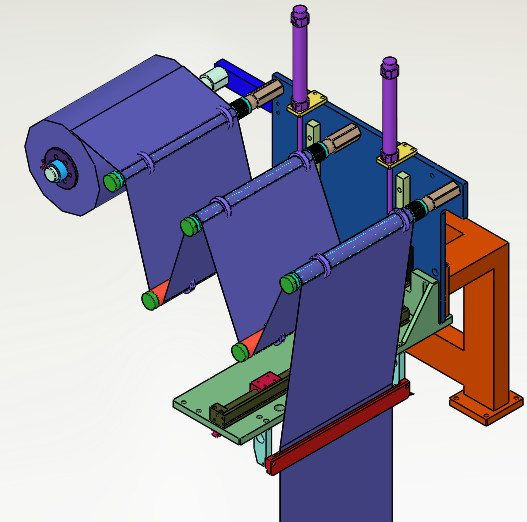

conjunto de 3.2.3 esparadrapos: coloque manualmente a fita adesiva no carretel a ser fixado, aperte o cilindro para apertar a fita adesiva, o mecanismo esparadrapo da abertura para abrir a fita adesiva, e o cilindro rodless para conduzir a lâmina para eliminar a fita adesiva.

conjunto 3.2.4 puxando esparadrapo: o servo motor conduz a maxila de aperto para mover, e a fita adesiva é apertada para baixo para puxar a fita adesiva fora do comprimento do grupo.

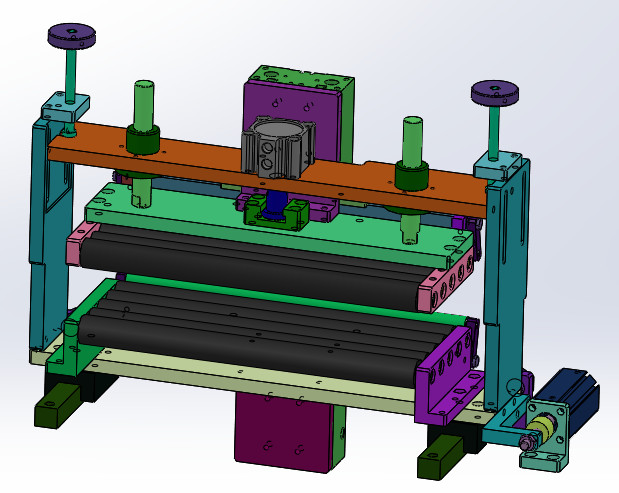

pacote de 3.2.5 esparadrapos: a fita adesiva é apertada para baixo e separada. O servo motor empurra a bateria de alumínio para a frente para formar um pacote esparadrapo em forma de u lateral. Após a chegada na posição, os rolos de pressão superior e mais baixa movem-se respectivamente para unir a fita adesiva ao escudo de alumínio. Nos dois lados, o rolo da imprensa move-se separadamente e cola-se a correia de borracha no lado do escudo de alumínio.

.6 componente lateral da fita do pacote: quando a bateria é no lugar, o cilindro superior e mais baixo move-se para limpar fita superior e mais baixa, e os movimentos inferiores do cilindro limpar a fita inferior.

mecanismo da propulsão de 3.2.7 baterias: o servo motor conduz o parafuso da bola para empurrar para a frente a bateria, grava é unido, e a placa de impulso da bateria pode ser substituída de acordo com o tamanho da bateria.

mecanismo do deslocamento de 3.2.8 baterias: depois que a bateria é envolvida na fita em forma de u, o mecanismo do deslocamento comprime para encontrar a bateria, e os movimentos rodless do cilindro mover a distância da bateria uma à estação de teste.

sistema de controlo 3.2.9: o painel bonde é instalado independentemente na caixa elétrica, com interruptor do escapamento, fonte de alimentação da estabilidade da C.C. e os outros componentes de circuito do poder, PLC do controle, relé, dispositivo de controlo do motor, etc. E conexão externo, usando conectores e a tabela terminal. O PLC adota o omron. O teto do cabo distribuidor de corrente é parcialmente perfurado. Os cabos e os canais de ar entre o outro equipamento são prendidos e conduzidos abaixo.

5 meios da energia

5,1 a fonte de alimentação

tensão 5.1.1: Mudança instantânea da fase linear de AC220V± 10% de 0.5s menos de 1%.

5.1.2 frequências: 50Hz±1Hz.

5,2 o ar

pressão 5.2.1: o partido a da fonte de ar fornecerá o ar 0.4-0.6mpa seco.

capacidade 5.2.2: 15L/min.

Compromisso da cooperação

1. Promessa nova do equipamento

Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.

2. Compromisso da confidencialidade

Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.

3. Compromisso do serviço pós-venda

(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;

(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh

(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
