Máquina líquida automática da injeção para 3200F Supercapacitor cilíndrico

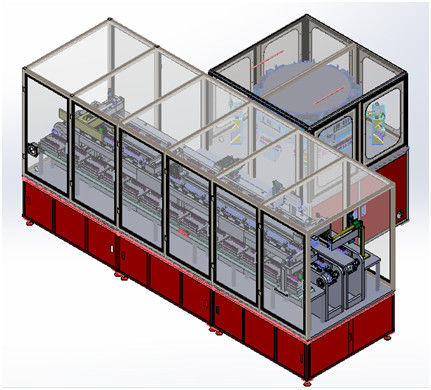

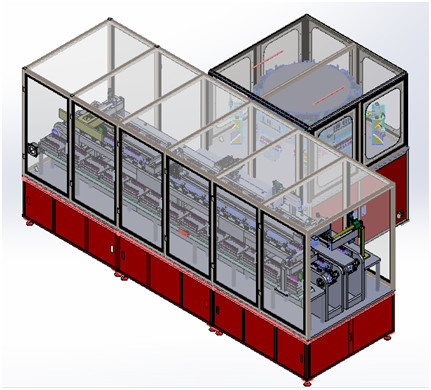

introdução do equipamento
O equipamento é apropriado para a caixa da alimentação manual do supercapacitor de alumínio redondo do escudo, o equipamento agarra automaticamente o supercapacitor, varre automaticamente o código de barras, pesa-o automaticamente, encontra-o automaticamente o furo líquido da injeção, gerencie-o automaticamente a placa para alimentar, enche-o automaticamente o líquido, automaticamente vácuos ao resto, pesa-o automaticamente a segunda vez, e corta-o automaticamente o material.
2. Parâmetros técnicos:
2.1. Tamanho do supercapacitor:
| Modelo de Supercapacitor | Diâmetro (milímetros) | H (milímetro) | H1 (coluna) do polo (milímetro) | M (linha do polo (milímetro) |

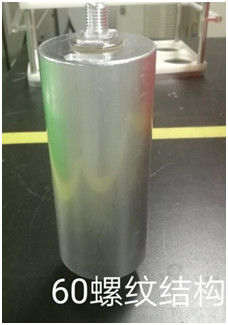

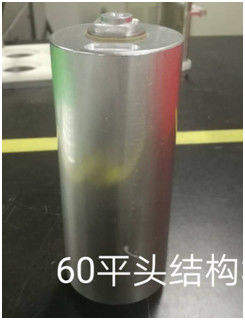

| 60162 | 60 | 162 |
amostra de 2,1 vácuos e então injeção líquida, único injeção líquida, injeção líquida após o modo estático alternativo do vácuo e da pressão, boa consistência da absorção, boa operação da uniformidade, da eficiência elevada, da elevada precisão, a fácil e a segura; 6 ultracapacitors em uma bandeja líquida da injeção e em uma tabela giratória de 8 estações podem limpar e pressurizar 48 ultracapacitors. A hora ereta pode ser ajustada.
processo líquido da injeção 2,2:
O manipulador de alimentação manual do → da caixa agarra automaticamente 6 supercapacitors ao supercapacitor pequeno do → da bandeja gerencie automaticamente para varrer o → do código de barras pô-los no dispositivo elétrico eletrônico da escala para pesar o supercapacitor antes que o manipulador líquido do → da injeção grampeie o supercapacitor no → que líquido da bandeja da injeção o servo motor gerencie o supercapacitor. Detecte automaticamente o orifício de injeção líquido e o lugar fluido do orifício de injeção da correção - do grampo do manipulador bandeja pequena automaticamente na roda - a bomba de injeção automática ao enchimento super do capacitor - ar de bombeamento automático no estado de vácuo, deixe a absorção do suporte (estação líquida da injeção) - > bandeja líquida da nota após oito vezes deixou o suporte para fora automaticamente deixar o manipulador do suporte remove automaticamente o capacitor super após o peso (rehydration artificial do supercapacitor incompetente) - > nota que a bandeja líquida automaticamente do retorno é a posição a mais alta para a ponderação seguinte do ciclo, injeção líquida, vácuo deixou o suporte, pesando outra vez.
2,3 características:
supercapacitor separado de 2.3.1 usos a pressurizar e limpar automaticamente.
o bombeamento e a pressurização de vácuo 2.3.2 fechado são adotados para impedir que o eletrólito do supercapacitor esteja bombeado para fora em grandes quantidades, para reduzir o número de épocas da segunda injeção líquida, e para proteger a bomba de vácuo da corrosão.
2.3.3 o tanque de vácuo adotam um projeto refrigerando original da estrutura. O líquido eletrolítico de refrigeração através do tanque de vácuo é condensado na parte inferior do tanque para proteger a bomba de vácuo.
2.3. Sistema de peso e puxando automático da correia: fluxo automático do suporte que puxa a correia, peso automático do supercapacitor, pesando o computador e o processo de dados, o banco de dados, o alarme do NG e as outras funções.
3. Parâmetros básicos:
|
Especificações da máquina projeto |
ZDAE07C |
| A eficiência de | 12PPM (a eficiência é calculada em 2 minutos de acordo com o tempo de bombeamento do vácuo) |
| Líquido da injeção da precisão | Dentro +/- de 2 g |
| Tempo deixado do suporte | Calculado de acordo com 2min. |
| O rendimento | A taxa qualificada de uma injeção é 98% de >, e o supercapacitor incompetente adota o replenisher manual. |
| Taxa líquida da injeção | 180 ~ 300 g são ajustáveis |
| poder | 5KW |
| Precisão da escala eletrônica | Escala: 5Kg, precisão ±0.1g. |
| Taxa de falhas de equipamento | 5% ou menos |
| selagem | A estação líquida da injeção está no estado selado, e o vácuo é bombeado a -95kpa, que pode ser mantido para 2min) |
| Tamanho total (milímetros) | 4500*3000*1800 |
3.2.1. Põe manualmente a caixa inteira dos ultracapacitors na vaga de alimentação.
3.2.2. O manipulador toma o supercapacitor da caixa material, varre o código de barras e põe-no na estação de peso;
3.2.3. O peso eletrônico, o dispositivo lerá automaticamente o código de barras e dados do peso no computador;
3.2.4. O manipulador removerá automaticamente o supercapacitor de peso e po-lo-á na secundário-bandeja. Há 6 supercapacitors em uma secundário-bandeja.
3.2.5. O cilindro conduz a roda passiva para pressionar o ultracapacitor, a roda da movimentação ativa para pressionar o ultracapacitor, o servo motor gerencie o ultracapacitor, e a fibra ótica detecta o orifício e as paradas líquidos de injeção. Após ter detectado 6 por sua vez, o manipulador agarra automaticamente a secundário-bandeja e põe-na na bandeja da mãe.
3.2.5. O mecanismo de alimentação automática giratório pode automaticamente alimentar a bandeja pequena e ao mesmo tempo automaticamente descarregar o supercapacitor pequeno da bandeja enchido com o líquido.
3.2.6. Os trabalhos líquidos automáticos da máquina da injeção, o servo motor conduzem o bocal líquido da injeção para mover-se, e 6 supercapacitors são injetados sucessivamente.
3.2.7. Limpe o bombeamento: a hora é ajustada pelo tela táctil.
3.2.8. Injeção líquida automática: 3 bombas de injeção líquidas da dobro-cabeça.
3.2.9. Estar: alterne entre a pressão e o baixo vácuo.
3.2.10. Downforce automático: ajuda para separar o supercapacitor do bocal da injeção.
3.2.11. Remova o suporte, posto sobre o suporte não preenchido novo, e repita o fluxo da operação dos artigos 7 11. O suporte líquido-enchido do supercapacitor move-se para a frente;
3.2.12. Pese outra vez. O suporte do ultracapacitor é movido para a estação reweighing após ter puxado a correia A, o leitor de código lê o código de barras do suporte, e o manipulador move os seis ultracapacitors para o sensor de peso por sua vez, pesa-os, e lê-o o código de barras e dados do peso no computador. O computador calcula automaticamente a quantidade de líquido injetada no supercapacitor e diz se a quantidade de líquido injetada no supercapacitor está qualificada ou não. O NG terá um alarme imediato, e o supercapacitor do NG será excluído automaticamente.
3.2.13. Quando o suporte alcança a extremidade direita da correia da tração de B, o manipulador agarra automaticamente o supercapacitor à caixa de alimentação original; Corresponde à caixa material.
3.2.14. O suporte vazio será levado pelo manipulador 1 para puxar a correia A, e o suporte fluirá para trás da direita para a esquerda;
3.2.15. Na extremidade leftmost da correia B, o manipulador move o suporte para cercar A para o ciclo seguinte.
Nota: o tempo do vácuo e a hora estática podem ser ajustados de acordo com a situação. A estática da pressão ou a estática atmosférica podem ser selecionadas
configuração de equipamento 3,3
| sequência | Nome do dispositivo | unidade | O número de | nota |
| 1 | Máquina automática da injeção da estação 8 | Taiwan | 1 | |
| 2 | Bomba de injeção elétrica | Taiwan | 3 | Precisão de + - 0,5% |
| 3 | Tubulação de vácuo | Taiwan | 2 | O fabricante deve trazer avante seus próprios |
| 4 | Suporte, | a | 24 | |
| 5 | Sistema de controlo | Ajuste de | 1 | |
| 6 | Sistema de limpeza | Ajuste de | 1 | |
| 7 | Tanque de transferência do eletrólito | Ajuste de | 1 | |
| 8 | Tanque do solvente de limpeza | Ajuste de | 1 | |
| 9 | Tanque do solvente de limpeza | Ajuste de | 1 | |
| 10 | alojamento | Ajuste de | 1 | |
| 11 | Sistema do cordão | Ajuste de | 2 | |
| 12 | Pesando o sistema | Ajuste de | 4 | |
| 13 | Sistema de manipulador | Ajuste de | 6 | |
| 14 | Bomba de vácuo | a | 1 | |
| 15 | Leitura do código e sistema automáticos do peso | Ajuste de | 1 | |
| 16 | Sistema de controlo | Ajuste de | 1 | PLC de Omron |
| Observação: | ||||
3.4. Cor do equipamento: cor: cartão da cor: vermillion gsb05-1426-2001 (em vez de GSB g51001-94), 61 R02, para pedir a pintura do espelho, a superfície lisa sem pontos, poços não côncavos e convexos.
4. Exigências ambientais do local
4.1. Temperatura ambiental: será determinado pelo ambiente da fábrica do partido a;
4.2. Humidade relativa: o ar seco será fornecido pelo partido a;
fonte de alimentação 4,3: 380V trifásico, 50HZ, escala de flutuação da tensão: + 10%-10%;
4.4. Ar comprimido: após a secagem, filtrado e estabilizado, a pressão de ar da tomada é maior do que 5.0kg/cm2;
4.5. Fonte do vácuo: vácuo da bomba ou do encanamento de vácuo, grau do vácuo maior do que -98kpa;
4,6 o partido a assegurar-se-á de que o ar no local esteja desimpedido;
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
