Um sumário,

O escudo de alumínio cilíndrico com pilha elétrica é selado uniformemente automaticamente e o processo da cintura da correia é realizado. O equipamento pode selar o capacitor, e a altura e a profundidade da selagem podem ser ajustadas.

Ii. exigências do processo de produção

1. Processo do produto:

1.1. Capacidade: ≥40ppm

1.2. Exigências do produto: não há nenhuma quebra ou o risco no selo, em nenhuma sucata de alumínio, e a forma da boca é redonda, não há nenhuma risco ou deformação do corpo do escudo, e no ângulo da selagem combina o ângulo da tampa superior.

1.3. Não danifique o grupo e a tampa do polo dentro do escudo, e não quebre o anel do selo.

1.4. Apropriado para o ganizational 8*25, ganizational 10*25, ganizational 10*40. O produto será controlado em 8±0.05mm no diâmetro após a selagem.

1.5. A variação da altura está na escala de +/--0,1

1.6. Use a tabela giratória da multi-estação alimentando.

1.8. O número do pulso não pode ser usado em todos os programas para mostrar a posição do servo motor, para convertê-la ao milímetro, tal como a posição do motor de aumentação, a posição do pre-selo, etc.

2. Tamanho do produto:

2.1. Tamanho e ângulo do selo da tampa superior:

2.2. Forma e tamanho da parte inferior do produto:

2.2.1 alturas e tamanho do produto: ajuste a altura da base para adaptar-se às mudanças da altura de modelos diferentes

Iii. exigências de equipamento

3.1. A posição da selagem, o curso da selagem, a velocidade de alimentação e a posição da alimentação podem ser ajustados. Depois que a rotação conduzida pelo divisor do CAM é terminada, o dispositivo bonde de alimentação é concêntrico com o sistema da selagem.

3.2. A ferramenta da selagem pode ser substituída simplesmente, e pode ser usada para produtos de tamanhos diferentes mudando o trabalho feito com ferramentas

3.3. O PLC controla cada ação cíclica: workpiece que aperta, selagem da alimentação, retorno, descarga.

3.4. A relação detalhada da operação é tela táctil

3.5. A caixa de controle separada para a parte elétrica e separa a caixa elétrica da parte pneumática eletromagnética

3.6. A máquina inteira deve ser equipada com a tampa da prova da poeira, que é projetada razoavelmente para a manutenção e o reparo futuros

3.7. A relação da operação é exigida para estar no chinês

3.8. A caixa elétrica e a caixa de controle pneumática devem ser travadas

3.9. A máquina da selagem deve adicionar um defletor na faca da selagem para impedir que o operador esteja ferido

3,10 a tomada da fonte de alimentação e fonte de ar do equipamento serão ficados situados no canto traseiro direito da parte mais inferior do equipamento. A fonte de ar será equipada com uma válvula de regulamento da pressão e um barômetro.

3.11. Cor do dispositivo: a cor principal do dispositivo é branco do computador, e o número de placa da cor é 3a530-5707; A cor da caixa de controle é azul e verde.

O número de placa da cor é hp-3597

3.12. A luz indicadora da três-cor no canto superior esquerdo do dispositivo pode mostrar o estado do dispositivo

3.13. Exigências de configuração do equipamento: o tela táctil do equipamento será tipo do tongtai do kunlun, e o PLC será tipo de mitsubishi ou de panasonic. Componentes pneumáticos usando SMC

3,14 ao apertar o produto, o dispositivo bonde de alimentação deve impedir que o produto gire durante a selagem.

Iv. introdução da organização

mecanismo de 4,1 quadros: 40X40 esquadram a soldadura que forma, pintura de superfície do cozimento, cor de acordo com exigências de cliente, a carcaça usando o chapeamento de cromo da placa de aço. O quadro deve ser forte, especialmente as peças forçadas (tais como o sistema fixo da selagem e a placa de coluna de apoio e inferior do motor, levantando o mecanismo, etc.). Os cercos são construídos fortemente.

sistema 4,2 de selagem: o molde da selagem adota o aço de tungstênio importado de Taiwan, com superfície lisa e vida útil longa.

sistema 4,3 de levantamento com macaco: o mecanismo conduz o mecanismo de levantamento com macaco à elevação para selar.

4.4. Sistema da rotação: o motor conduz a plataforma giratória para girar, e a estação é comutada com velocidade ajustável.

sistema 4,5 de alimentação: a pálete que alimenta, o capacitor pode manualmente ser colocada na pálete para a alimentação separada.

4.6. Sistema de controlo: sistema de controlo do PLC de mitsubishi, operação do tela táctil.

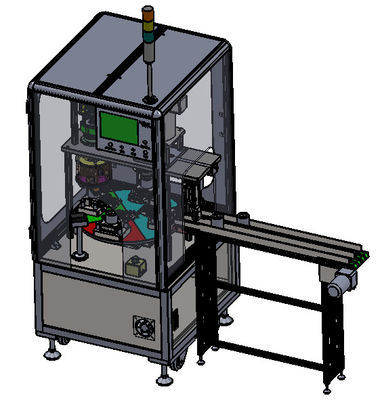

4.7. Estrutura da máquina:

4.9. Lista de peças padrão:

Condições de trabalho do equipamento

5.1. Fonte de alimentação: 220V monofásico, escala de flutuação da tensão: ±10%

5.2. Temperatura ambiental: 10-35℃

5.3. O local livra de gás corrosivos e explosivos e de líquidos

5.4. Fonte de ar: a pressão de ar comprimido é maior do que 0.6mpa

Compromisso da cooperação

1. Promessa nova do equipamento

Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.

2. Compromisso da confidencialidade

Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.

3. Compromisso do serviço pós-venda

(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;

(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh

(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
