Equipamento totalmente automático do conjunto da bateria da máquina de enrolamento da cinematografia

Equipamento totalmente automático do conjunto da bateria da máquina de enrolamento da cinematografia

1,1: introdução às funções e aos princípios do dispositivo

Este dispositivo integra a função da cinematografia e a função do enrolamento da pilha de bateria do lítio. Para testar os elétrodos positivos e negativos da bateria, a orelha do elétrodo será cortada no processo de produção (o comprimento da orelha do elétrodo pode ser ajustado). O soldador ultrassônico soldará a orelha do elétrodo e unirá a fita protetora. Após a conclusão do processo de produção, o equipamento enrolará automaticamente a parte de polo e o diafragma, cola o esparadrapo da parada. Após o enrolamento e a formação, a pilha é transmitida pelo mecanismo de transferência. O processo de transferência contém o furo quente, procura um caminho mais curto a detecção, produtos defeituosos da rejeição e outros mecanismos para impedir que os produtos defeituosos fluam no processo seguinte.

1,3: parâmetros técnicos do equipamento

especificação 1.3.1 material de carregamento:

especificação do ponto da soldadura 1.3.2 ultrassônica

1) tipo e quantidade de soldador ultrassônico

Elétrodo positivo: 1 máquina de soldadura super da ciência popular

Elétrodo negativo: 2 máquinas de soldadura super da ciência popular

2) exigências do ponto da soldadura

Tira do polo positivo 3mm×25mm; O polo negativo é 3mm×4mm, e o comprimento total dos quatro pontos é 25mm.

3) vida útil da cabeça de soldadura

≥ positivo da cabeça de soldadura do elétrodo 700.000 vezes; ≥ negativo da cabeça de soldadura do elétrodo 120.000 vezes (único lado);

4) número de orelhas polares

Um polo positivo, dois polos negativos;

processo 1.3.3 de esparadrapo protetor para o remendo do polo

1) um grupo de pares do polo positivo;

2) os dois grupos de polo negativo podem ser colados junto para não conseguir nenhuma colagem na parte externa da orelha exterior do polo, isto é, simplesmente três partes de colagem podem ser coladas.

tamanho de 1.3.4 agulhas

Diâmetro da agulha: 3.5mm; Apropriado para o enrolamento de 18650 células.

1.3.5 exigências da precisão do produto

1) o desvio entre o comprimento e a precisão da posição das orelhas positivas e negativas do polo da soldadura é ≤±0.5mm;

2) o desvio da precisão da posição da fita protetora é ≤±0.5mm;

3) desvio da precisão do alinhamento do enrolamento (exceto o erro causado pela precisão material)

Placa positiva/negativa: ≤±0.3mm

Filme negativo/diafragma: ≤±0.3mm

4) desvio no sentido do comprimento de polos positivos e negativos

5) rebarba longitudinal da tesoura do polo: ≤10um

6) área eficaz da soldadura positiva e negativa (espessura 0.1mm da orelha do elétrodo): ≥70%

7) rebarba polar da tesoura da orelha: ≤15um

8) o erro de comprimento da tesoura da folha do polo (que corresponde à precisão do revestimento): ≤±0.5mm

9) vida do cortador da orelha do polo: 1 milhão vezes

10) vida do cortador da fatia do polo: 300.000 vezes

11) vida do cortador do diafragma: 2 milhão vezes

12) taxa quente da passagem do furo: 99,8%

13) procurar um caminho mais curto a taxa da medida do escapamento: 99,8%

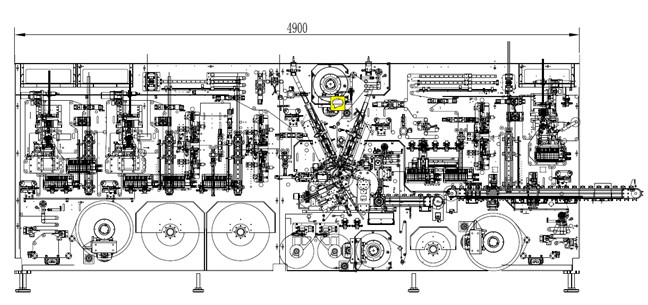

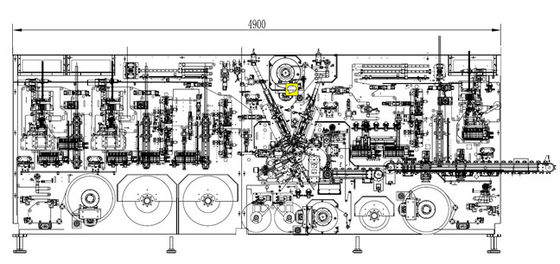

tamanho 1.3.6 total do equipamento: comprimento de uma altura de 5000 mm× da largura 1950 do mm× de 2200 milímetros (com exclusão do comprimento adicional da parte de descarregamento).

1.3.7 pesos líquidos do equipamento: 6000KG.

poder de 1.3.8 fontes: C.A. 220V± 10% 50Hz.

poder 1.3.9: poder total: 15KW.

fonte de pressão de ar de 1.3.10 fontes: pressão de ar 0.5mpa (5kg/c㎡); Caudal exigido do ar: 600NL/min (litro padrão).

1.3.11 temperaturas e exigências ambientais:

Use o ambiente (conforme JISB3502)

(1) temperatura ambiental: 0 ~ 55℃;

(2) lá não devem ser nenhum gás corrosivo ou ambiente combustível, nenhuma poeira e o outro ambiente áspero.

cor do dispositivo de 3.3.3.12: bege de alto brilho

ruído do equipamento de 3.3.3.13: ≤75db.

capacidade 1.3.4 de equipamento

1. Capacidade de produção

Polo longo do PPM 700mm do ≥ 27 da velocidade da produção (terceirização do diafragma, orelha do polo positivo 1; Um ou dois polos negativos

Muito orelha)

Polo longo do PPM 900mm do ≥ 20 da velocidade da produção (terceirização do diafragma, orelha do polo positivo 1; Um ou dois polos negativos

Muito orelha)

Nota: à exceção dos defeitos materiais, ambas as circunstâncias devem ser satisfeitas.

2. ≥ Grão-móvel 95% da taxa

Rendimento = quantidade da produção real (velocidade da produção de equipamento * tempo de funcionamento real).

3. ≥ 98% do rendimento

Rendimento = quantidade boa/produção real (com exclusão dos defeitos materiais).

3.3.5: descrição especificada da estrutura do equipamento

1. Parte de polo que transporta (as partes positivas e negativas são as mesmas): é composta do quadro do desenrolamento, do controle de tensão, do dispositivo da remoção de poeira, do dispositivo de retificação do desvio, do dispositivo de guiamento, etc.

1) quadro do desenrolamento: o quadro do desenrolamento é um única modilhão e estrutura do apoio do dobro, que seja conduzida pelo servo motor da C.A. no centro, com desenrolamento ativo, e equipada com o mecanismo automático da correção do desvio, e enrolamento de aperto automático pneumático com válvula de controlo aéreo;

2) controlador da tensão: através do potenciômetro conectado com o braço do balanço ao desvio da posição do controle, a tensão pode ser ajustada;

3) dispositivo da remoção de poeira: o dispositivo adota a sução da escova movida a motor e da pressão negativa para remover a poeira em ambos os lados do polo, com a eficiência alta da remoção de poeira;

4) dispositivo de retificação do desvio do processo: o dispositivo é composto de dois mecanismos: detecção e execução. A borda de referência da parte de polo é detectada pelo sensor de fibra ótica para determinar se a parte de polo está deslocada. Controle então o oscilador para retificar o desvio;

5) dispositivo de alimentação do polo: o dispositivo é conduzido por um servo motor, que introduza exatamente o polo na parte de enrolamento para assegurar a distribuição e o posicionamento do polo e o compense automaticamente;

6) diafragma que transporta: é composto do quadro do desenrolamento, do controle de tensão e dos outros dispositivos. O quadro do desenrolamento, controle de tensão é o mesmo que a estação do desenrolamento da folha do polo.

2. Mecanismo da soldadura da orelha de Polo

Dois grupos de orelhas de alimentação do elétrodo negativo, de mecanismo de solda, do dispositivo de alimentação do corte do comprimento ajustado negativo da orelha do elétrodo, da descarga positiva da orelha do elétrodo e têm um mecanismo de gravação da orelha polar. O polo positivo um grupo de orelha de alimentação do polo, de mecanismo de solda, e contém um mecanismo do revestimento.

3. Mecanismo da fita protetora da orelha de Polo

O grupo de pasta polar da orelha, grupo do positivo 1 do negativo 2 da pasta polar da orelha, a pasta polar da orelha é usado principalmente na pasta polar da orelha.

4. Peça do enrolamento: esta parte adota o modo do enrolamento da três-estação do três-pino, desenho pneumático de sentido único da agulha, enrolamento da agulha e a cabeça giratória é conduzida pelo servo motor da C.A., posição do ângulo e a velocidade linear pode ser controlo automático fechado do laço, polo positivo primeiramente dentro, polo negativo primeiramente em duas maneiras pode ser ajustada livremente.

1) polo positivo e negativo que elimina: adote scissor o corte, é equipado aqui com o dispositivo da remoção de poeira do polo;

2) corte do diafragma: corte pneumático com faca da montanha;

3) cortando a fita: corte pneumático com faca da montanha;

4) anular: usando vender por menos mecânico. Em processo da alimentação, a braçadeira pneumática é usada para apertar a pilha elétrica e a agulha de bobinamento é girada então para realizar o furo direto, e tem a função do furo quente. Quando o equipamento USA a função do furo direto e do furo quente, o diafragma molhado está precisado. Se o processo do cliente exige o uso do diafragma seco, a seguir a agulha deve regularmente ser pulverizada com um agente liberador do filme. Detecção do curto-circuito durante anular. Detector do curto-circuito: C.C. 100v-500v ajustável; Corrente, microampères 1 microampere-9.

5. Pare o dispositivo de alimentação da fita: o método passivo do desenrolamento, desenrolamento completo, cabeça da imprensa, corte pelo cilindro, comprimento da faca da montanha do enrolamento da fita pode ser ajustado como necessário.

6. Transportar parte em partes: a correia transportadora intermitente é adotada, que é na linha da batida da máquina inteira, e arranjada horizontalmente. Os materiais são descarregados no lado direito do equipamento, os produtos qualificados e os produtos defeituosos são inspecionados, os produtos qualificados são entregados à estação da coleção, e os produtos defeituosos caem na caixa da coleção waste.

7. Descrição da estrutura da máquina

1) o quadro é feito de perfis de aço soldados e processado envelhecendo. A placa da parede é feita das placas de aço de alta qualidade e os dois lados são moídos com planeness alto e boa rigidez estrutural para assegurar a precisão da operação.

2) rolo de guia: a superfície da liga de alumínio é tratada pela oxidação superhard, com a dureza da superfície da elevação e não fácil vestir;

3) a caixa de controle elétrica é ficada situada dentro da máquina, o hardware e a fiação é dividida em blocos funcionais, a corrente forte e a corrente fraca é separada, ele manda as funções da proteção de procurar um caminho mais curto a sobrecarga, o escapamento do poder e a perda igual;

4) o projeto de relação da humano-máquina é humanizado e científico, e o lugar de falha pode ser indicado;

5) é equipado com a função do alarme de quebrar a fita e da utilização acima do material, e a máquina parará automaticamente para assegurar o rolamento contínuo do material;

6) é equipada com as funções de detecção sadias e fotoelétricas das funções do alarme (procurar um caminho mais curto, poucos orelha do polo, conexão da correia, etc.); Função da rejeção; Com o diafragma, a placa positiva e negativa pode ter uma única função do rolo;

7) tem a função de contar produto acabados e de medir o comprimento de partes de polo;

8) o equipamento tem facilidades eficazes da proteção da segurança.

Iii. ambiente operacional do equipamento

1. Peso do equipamento: 500-1500kg pela unidade;

2. Temperatura ambiental: determinado pelo ambiente da fábrica do partido a;

3. Controle a fonte de alimentação: 380V trifásico, 50HZ, escala de flutuação da tensão 5KVA: + 10%-10%;

4. Ar comprimido: após a secagem, estabilização da filtragem e da pressão: a pressão da tomada é maior do que 6.0kg/cm2;

5. Vácuo: a fonte do vácuo será fornecida pelo partido a, ≦ -80kpa;

6. Party a assegurar-se-á de que o ar no local seja desimpedido;

Iv. a instalação, eliminação de erros e treinamento

1. A menos que exigido de outra maneira na escrita, party a será responsável para receber, desembalar e transportar as máquinas ao local da instalação.

2. O partido b será responsável para a instalação, a eliminação de erros e a integração de sistemas do equipamento.

3. Depois que a instalação é terminada, ambos os partidos conduzirão a produção experimental do equipamento em grupos pequenos. Somente depois que o equipamento é qualificado e aprovado pelo partido a, pode o equipamento oficialmente ser produzido em massa.

4. O partido b fornecerá o treinamento para pessoais do partido a gratuitamente. Os índices incluem o uso, a manutenção, a análise de falhas e a pesquisa de defeitos normais, funcionamento do equipamento

Procedimentos da segurança e de emergência.

Compromisso da cooperação

1. Promessa nova do equipamento

Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.

2. Compromisso da confidencialidade

Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.

3. Compromisso do serviço pós-venda

(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;

(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh

(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
