Máquina de revestimento totalmente automático do equipamento de produção da bateria da precisão alta
1,3 módulos e funções principais:
Exigências técnicas funcionais
Carregando e descarregando 1 material mecânico da mão para impedir a bateria do risco, projeto flexível, necessidade de ter um mecanismo fixo da tampa
Equipado com a válvula de solenoide pressão-guardando para assegurar-se de que a bateria não caia sob condições de emergência tais como a gota de pressão e a perda de poder
3. Agarre os materiais entrantes depois que são no lugar evitar a colisão
Assente o suporte 1 que alimenta para impedir o risco de mais de uma sução ou não no suporte inferior, quando o suporte inferior, o mecanismo médio levantado acima, faz ao suporte inferior a micro deformação, e então pelos dois lados do mecanismo introduzido na separação.
2. O suporte inferior será deformado levemente, o equipamento pode ser compatível com deformação e eficazmente impedir cair
Material de alimentação 1 de Mylar que alimenta para impedir o risco de sução múltipla ou de sução, usando o filme que divide o parafuso para aumentar a resistência do filme que divide-se, usando o alarme do medidor do vácuo para impedir a absorção do filme.
2. Após o conjunto de Mylar, o desvio do sentido do comprimento e da largura ao meio é ≤0.5mm.
3 com dispositivo material da anti-retenção da liberação de Mylar, impedem que os materiais estejam postos para trás.
A quantidade de alimentação é ao mesmo tempo ≥300EA, e o ciclo de alimentação é ≥60min
Mylyn e derretimento quente da carcaça 1 área de solda eficaz ≥50%.
2. Posicionando a precisão após o descascamento quente de Mylar e de carcaça: ±0.5mm.
3. Método da soldadura do pulso, nenhum fio-desenho, soldadura virtual; Tensão >10N da cópia da solda.
4. A altura de projeção da área de solda ≤0.3mm; A escala do controle de temperatura é ajustável de 130-300℃. A diferença entre a temperatura quente do derretimento e o valor de ajuste real da temperatura é ≤±3℃. O valor de ajuste é ±1℃.
A área de solda eficaz de Mylar revestiu a pilha e o derretimento quente com tampa plástica 1 é ≥50%
método da soldadura de 2 pulsos, nenhum desenho do fio, nenhuma soldadura virtual.
3. A altura de projeção da área de solda é ≤0.3mm.
4. A distância entre a borda superior de Mylar e a superfície exterior da tampa superior é determinada pelo desenho final. O equipamento pode conseguir a altura do empacotamento das peças ≥4.5mm do plástico da tampa superior (assunto ao desenho final), soldando o assunto da largura ao desenho final
Posicionando a precisão da zona de soldadura: ±0.2mm.
6. A precisão do tamanho da impressão da soldadura: ±0.2mm.
Mylar não risca, não se dobra, a pilha não risca, não decarburize.
8. As marcas da soldadura não serão soldadas ao diafragma da pilha; A diferença entre a temperatura quente do derretimento e o valor de ajuste real da temperatura é ≤±3℃.
Além do que a razão de materiais entrantes, a tensão do empacotamento de Mylar não pode afetar o escudo.
tempo quente ≤3s do derretimento 10 (para assegurar o efeito quente do derretimento), precisão ±0.1s, 0~10s ajustável (necessidade de fazer um registro quente tempo do derretimento), precisão de controle quente do tempo do derretimento: valor ajustado ±0.1s, além do alarme, registro do tempo real dos dados, rastreável.
11 temperaturas quentes 130~300℃ ajustáveis, precisão do derretimento de controle da temperatura: valor ajustado ±1℃, além do alarme, registro do tempo real dos dados, rastreável.
Esparadrapo do esparadrapo 1 (com exclusão dos problemas materiais entrantes) para não assegurar a continuidade, nenhuma fita quebrada, viscose, etc.
Pode ser compatível com as fitas com largura de 15mm~70mm; (a especificação da fita é sujeita ao desenho de projeto final)
Nenhum frilling, pilha de estratificação, um lado de “L” esparadrapo com o comprimento de 5~50mm pode ser ajustado
4 tempo em mudança de borracha ≤2min
O teste esparadrapo se a fita é no lugar, a pilha unglued será descarregado
Bateria que não anula 1 aperto seguro, nenhum deixar cair do material ou materiais prendidos em armadilha, a precisão repetida da operação ≤±0.05mm do mecanismo
2. O projeto flexível do manipulador, as partes tais como o manipulador em contato com o produto não pode ser feito do metal
alimentação do filme 1.3.1Mylar e da carcaça
1,1 funções e introdução do dispositivo

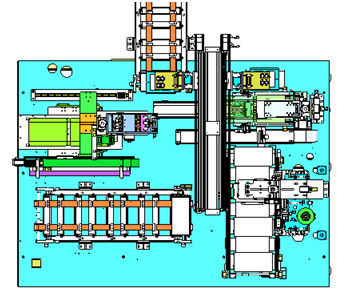

Este dispositivo é usado principalmente para realizar o conjunto (fusão quente) da folha do suporte da parte inferior da bateria e o filme de Mylar, o envelope da pilha (fusão quente), o esparadrapo e outras funções (a seguinte figura é um diagrama esquemático, assunto ao projeto real), o processo específico são mostrados na figura abaixo (para a referência somente).

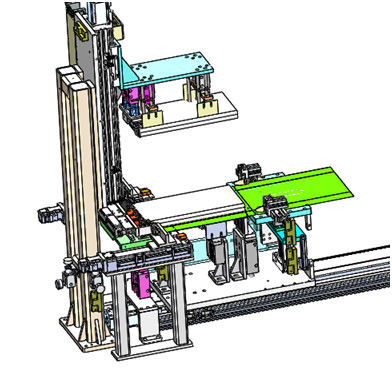

A alimentação do filme de Mylar e da placa inferior é composta principalmente do filme de Mylar e a plataforma de alimentação da placa inferior, o fã do íon, a placa inferior e a mão do mylyn, o módulo da tradução, etc. de alimentação devido à fricção entre o filme de Mylar e o filme e entre a carcaça e a eletricidade estática da carcaça conduzirão para filmar e absorção do filme, através do vento de sopro do íon para remover a eletricidade estática entre elas, ao tomar materiais através do meio e em ambos os fins da fricção o filme será separado, para impedir um momento de tomar mais de um, multi-camada.
lugar quente do derretimento de 1.3.2 envelopes

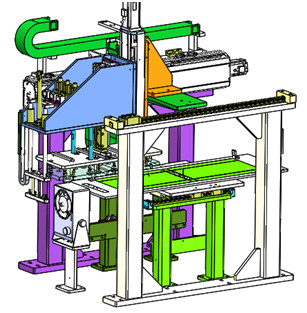

O mecanismo esparadrapo do ① é composto principalmente do mecanismo da colocação do filme, do mecanismo puxando esparadrapo, do mecanismo esparadrapo do corte e do mecanismo de alimentação esparadrapo. A realização principal do esparadrapo envolvido da cauda da bateria, no esparadrapo antes que a bateria esteja fixa, o mecanismo de alimentação esparadrapo gravará à cauda da bateria; O mecanismo de alimentação de borracha tem um dispositivo de alarme do vácuo, que dê um alarme quando a borracha falta ou a correia de borracha não está sugada acima, e para lembrar o pessoal substituir a correia de borracha ou para cortar outra vez a borracha a tempo.
parâmetros do equipamento básico do ③ 1,4
capacidade real do ⑤ (1): ≥6PPM;
rendimento do equipamento do ⑦ (2): 99,5% (exceto materiais entrantes maus)
poder do equipamento do ⑨ (3): ≥98%
Tempo de alimentação ≥60min do filme e da carcaça de 11 Mylar;
poder do total 13 (de 5): ≤20KW.
15 fonte de alimentação de 6 configurações: AC380 V±10% 50HZ, 25A±10%
16
17 . Ar comprimido: pressão ≥0.5~ 0.65mpa, fluxo ≥200L/min, taxa de utilização 50% (o diâmetro exterior da entrada da tubulação de vácuo do equipamento de ar comprimido fornecido pelo cliente é 16 milímetros);
Exigências da carga de 19 andares: ≥750kg/㎡;
20. Cor da aparência: feito de acordo com as exigências da placa da cor do partido a;
Fonte de 21 vácuos: -90kpa (o diâmetro exterior da entrada da tubulação de vácuo do equipamento da fonte do vácuo fornecido pelo cliente é 12mm);
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
