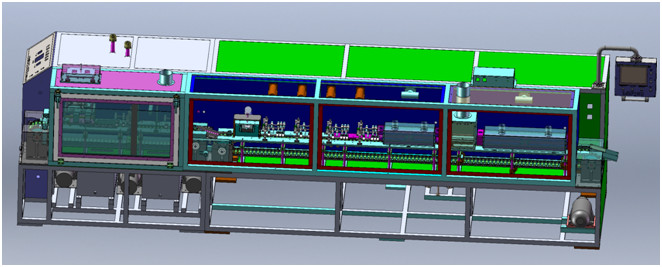

a fabricação da bateria de 380V 50HZ faz à máquina o lubrificador cilíndrico da limpeza da bateria
I. parâmetros do equipamento
1. Introdução de função e de princípio do equipamento
Usado para limpar a sujeira tal como a sucata do ferro, a sujeira, o eletrólito e a outra sujeira na superfície da bateria cilíndrica 18650 após da selagem, da limpeza gotas de água de secagem duas vezes, pulverizando o óleo e a secagem antiferrugem.
2. Fluxo de ação do equipamento
Conecte o selo na água cortada cortada do → dois de alta pressão da lavagem do → dois da água do → um da escova do → um da bateria (a água morna pode adicionar o agente de limpeza) (sem agente de limpeza)
do pulverizador de secagem do → da transição do → do código do pulverizador da superfície do escudo do → da transição do → do cozimento do → do ar do → da transição do → descarga antiferrugem do → do cozimento do → do óleo.
3: parâmetros técnicos do equipamento
| Os parâmetros básicos | |
| Única eficiência da máquina | ≥100PPM |
|
29/5000 Única eficiência da máquina
Velocidade linear Chain |
Frequência variável 0-3m/Min ajustável |
| Taxa da passagem do produto | 99,5% |
| Taxa da rotação do dispositivo | 98% |
| Consumo de água padrão | Recicle 10L da água em uma hora para 1000 baterias |
| O ruído | DB 80 ou menos |
| Configuração da planta | |
| O ar comprimido | Acuidade 0,6 MPa |
| A tensão de entrada | 380V/50HZ, 25KW |
| Água da torneira | Forneça a relação da tubulação de água de 1 polegada ao bocado da instalação de equipamento |
| Descarga das águas residuais | Forneça a relação da tubulação de descarga das águas residuais de 1 polegada ao bocado da instalação de equipamento |
| emissões | 2 tubulações de exaustão com diâmetro de 4 polegadas são fornecidas à instalação do equipamento |
| NÃO. | O nome do | O índice é introduzido |
| 1 | Mecanismo da alimentação e de embarcadouro | 1 grupo, conecta com a máquina da selagem para retirar o material. |
| 2 | Corrente transportadora | 2 grupos, a corrente de aço inoxidável, o apoio da bateria no rolo do ferro, o rolo do ferro e a escada datilografam a fricção de borracha, conduzem a rotação da bateria, asseguram a consistência uniforme da limpeza e do óleo; A corrente transportadora é conduzida pelo motor de regulamento da velocidade variável da frequência |
| 3 | Esfregue as instituições | 1 ajustado, continuamente da bomba água de alta pressão para fora ao escovar, mecanismo da escova lisa, dividido no corpo principal da escova, escova ambas as extremidades. bateria do pulverizador de água quente do tanque 1# ao esfregar. |
| 4 | Corte as agências da água | 2 grupos, 1 grupo após o lavagem e 1 grupo após o lavagem. Adote 1 fã do redemoinho. |
| 5 | As instituições do cozimento | Dois grupos, o uso do fã do redemoinho com a tubulação de calor, a bateria antes e depois do cozimento do óleo, a temperatura de superfície ≤60℃ da bateria |
| 6 | Mecanismo de impressão | 1 grupo. Após a limpeza e a secagem, a superfície do escudo é pulverizada com o imaz 9030 |
| 7 | As instituições do óleo | 1 ajustado, usando uma arma de pulverizador para pulverizar o óleo, agente da oxidação deve usar o agente solúvel em água da oxidação. A arma de pulverizador é feita da névoa do óleo pela válvula de regulamento precisa da pressão. |
| 8 | Corpo do tanque |
Dois grupos, tanque de água dois de aço inoxidável completamente independente, com as duas bombas de água de aço inoxidável, fonte de água automática, drenagem automática. Calibre nivelado do flutuador de aço inoxidável, detecção automática de nível de água; Quando o nivelamento de alta pressão, a água da bomba da bomba pelo bocal para nivelar o tampão da bateria e o sulco de rolamento.
|
| 9 | cremalheira | Dividiu-se em duas seções. A primeira seção é esfregando, enxaguando e cortando a água. A segunda parte é secagem do óleo. A peça da corrente da selagem é feita de 304# de aço inoxidável, o outro é pintura quadrada do cozimento. |
| 10 | A relação homem-máquina | 1 grupo, gerencie a relação homem-máquina. |
5. Lista de entrega aleatória do equipamento
| NÃO. | O nome do | O índice é introduzido |
| 1 | Rolo do dragão do ferro | Cada grupo de 10 grupos (rolo de esfrega, rolo de lubrificação). |
| 2 | Eixo de aço inoxidável do rolo | Dez de cada comprimento. |
| 3 | O conjunto de ferramentas | Contém um grupo de ferramentas de eliminação de erros da máquina da limpeza. |
Ii. configuração e padrões de equipamento geral:
1. Cor da aparência do equipamento: party a fornecerá a placa da cor ou o 1C da cor padrão.
2. O equipamento cumpre com os standard de segurança nacionais para o equipamento mecânico e bonde, e há um perigo de segurança não óbvio ou potencial do projeto.
3. O manual da operação e o manual da manutenção de equipamento da máquina são unidos
Iii. ambiente operacional do equipamento
1. Peso do equipamento: 500-1500kg pela unidade;
2. Temperatura ambiental: determinado pelo ambiente da fábrica do partido a;
3. Controle a fonte de alimentação: 380V trifásico, 50HZ, escala de flutuação da tensão 5KVA: + 10%-10%;
4. Ar comprimido: após a secagem, estabilização da filtragem e da pressão: a pressão da tomada é maior do que 6.0kg/cm2;
5. Vácuo: a fonte do vácuo será fornecida pelo partido a, ≦ -80kpa;
6. Party a assegurar-se-á de que o ar no local seja desimpedido;
Iv. a instalação, eliminação de erros e treinamento
1. A menos que exigido de outra maneira na escrita, party a será responsável para receber, desembalar e transportar as máquinas ao local da instalação.
2. O partido b será responsável para a instalação, a eliminação de erros e a integração de sistemas do equipamento.
3. Depois que a instalação é terminada, ambos os partidos conduzirão a produção experimental do equipamento em grupos pequenos. Somente depois que o equipamento é qualificado e aprovado pelo partido a, pode o equipamento oficialmente ser produzido em massa.
4. O partido b fornecerá o treinamento para pessoais do partido a gratuitamente. Os índices incluem o uso, a manutenção, a análise de falhas e a pesquisa de defeitos normais, funcionamento do equipamento
Procedimentos da segurança e de emergência.
V. aceitação do equipamento
1. Auto-pre-aceitação pelo partido b: o equipamento será auto-pre-aceitação pelo partido b e um relatório da auto-pre-aceitação será fornecido para party o A.
2. Pre-aceitação dos bens: party a enviará um representante ao local do partido b para a pre-aceitação dos bens e do equipamento após recepção do relatório da pre-aceitação do partido b
Os bens podem somente ser entregados após ter passado a pre-aceitação do partido A.
3. Aceitação final: o equipamento será operado continuamente na produção em massa para de uma semana ou começa a aceitação final após 10W da produção, e a condição da operação de 1 hora será selecionada para a aceitação formal.
Se o partido a não tem nenhum plano da produção, estará julgado para ter passado a aceitação formal após mais de um mês, e o equipamento será exigido pelos procedimentos da garantia.
4. Condições da aceitação: não há nenhum risco, equimose ou risco na superfície da bateria, a máquina está nas boas condições, não há nenhuma oxidação e nenhum perigo de segurança, e conforma-se ao acordo
Exigências.
Vi. Controle de qualidade e serviço pós-venda
1. O período de garantia do equipamento estará a 12 meses da data de aceitação do equipamento, durante que o partido b será responsável para a manutenção livre do equipamento (à exceção das peças vestindo). Como
Se a qualidade é anormal, o pessoal de serviço pós-venda do partido b chegará no local do partido a dentro de 72 horas após ter recebido a informação.
2. Após a expiração do período de garantia, o partido b carregará somente horas labor e taxas de transporte para a manutenção do equipamento, e o partido b carregará somente custos para a substituição e a compra dos acessórios relaciona-se
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
