Máquina de dobra e de selagem do equipamento de produção da bateria da eficiência elevada

Máquina de dobra e de selagem do equipamento de produção da bateria da eficiência elevada

1.1.1. Exigências de projeto

1.1.1.1. Esta máquina é apropriada para a pilha elétrica da placa de cobertura dobrar o talão do polo na forma de S, sela a tampa, e realiza então a detecção da altura.

1.1.1.2. Fluxo de processo: o → de carregamento da aleta que aperta posicionando do talão liso do polo do → da tampa do → o → de dobra da selagem da tampa da tampa do → procura um caminho mais curto anular do → da soldadura de ponto do laser do → da detecção.

1.1.1.3. Características: a curvatura do talão do polo s-é dada forma. Depois que selando a tampa, a soldadura de ponto do laser é executada em quatro pontos para impedir que a tampa salte fora. Há igualmente uma altura e procura um caminho mais curto a detecção antes de anular.

1.1.1.4. ≥ qualificado 99,8% da taxa de produção

1.1.1.5. ≥ 95% do rendimento da produção

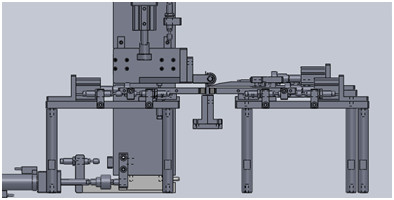

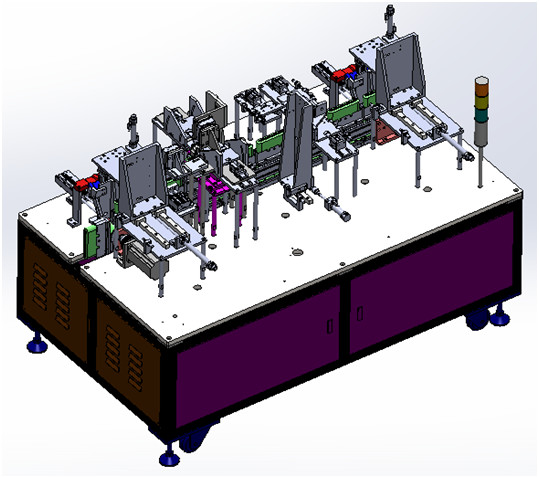

2.1.2. Componentes principais do equipamento

2.1.3. Parâmetros técnicos principais do equipamento

objetos adaptáveis de 2.1.3.1

Comprimento da bateria: 36 ~ 100mm, largura da bateria: 30-148mm, espessura da bateria: 3,0 ~ 10mm. O molde da bateria será substituído em conformidade. O posicionamento de cada estação será ajustado de acordo com a espessura da bateria, e a altura de funcionamento será ajustada de acordo com a altura da bateria.

parâmetros técnicos do equipamento de 2.1.3.2

2.1.5. Descrição das peças principais do equipamento

2.1.5.1. Sistema da cremalheira:

Adote a estrutura quadrada da soldadura 4040, pintura de superfície do cozimento, a aparência da cor principal de acordo com necessidades do cliente. A carcaça é galvanizada na superfície da placa de aço.

2.1.5.2. Sistema do alinhamento:

Ajuste a bateria na posição direita, use a placa fina contra a orelha do polo, role a tampa horizontalmente.

2.1.5.3. Componentes de dobra:

Ajuste a posição primeiramente, para a frente e para trás por duas folhas finas, uma acima e uma para baixo para dobrar a orelha em uma forma de S.

2.1.5.4. Sistema da selagem:

O primeiro material do manipulador a uma plataforma, e então ao selo, superfície do selo deve estar paralelo à plataforma.

2.1.5.4. Sistema de teste:

Automático procurar um caminho mais curto a detecção de baterias, produtos defeituosos não são soldados quando a soldadura de laser, eliminação automática do material.

sistema da soldadura de ponto do laser de 2.1.5.5

O bloco de pressão comprime a placa de cobertura da bateria, e a solda de ponto 4 da máquina do laser automaticamente aponta à bateria para impedir que a placa de cobertura da bateria entorte.

2.1.5.6. Sistema de transmissão:

O sistema de transmissão é conectado por uma roda síncrono e por uma correia síncrono, e uma placa de montagem equidistante é instalada na correia, e um molde da bateria é instalado na placa.

2.1.5.7. Sistema operacional

Operação do tela táctil. Há um poder ligada, parada de emergência, manual, botão automático.

2.1.5.8. Painel de controle

A máquina é equipada com a placa elétrica independente, o interruptor do escapamento, a fonte de alimentação da estabilidade da C.C. e os outros componentes de circuito do poder, PLC do controle, relé, dispositivo de controlo do motor, etc. E conexão externo, usando conectores e a tabela terminal. O PLC adota o omron. Os cabos e os canais de ar entre o outro equipamento são prendidos e conduzidos abaixo.

2.1.6. Meio da energia

poder de 2.1.6.1

1) mudança instantânea da fase da tensão AC230V± 10% countervally

2) frequência: 50Hz±1Hz

ar de 2.1.6.2

1) pressão 0.5mpa 5kgf/cm2

Compromisso da cooperação

1. Promessa nova do equipamento

Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.

2. Compromisso da confidencialidade

Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.

3. Compromisso do serviço pós-venda

(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;

(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh

(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
