Linha de produção automática do equipamento de produção da bateria para a placa da bateria seca da tração
1. Exigências de projeto para a linha de produção automática de Mao Peiquan do elétrodo da bateria:
1. Este equipamento é baseado nas exigências de projeto tecnologicos da linha de produção de germe do cabelo da placa da bateria do níquel-hidrogênio e do ferro-níquel. Baseado na indústria 4,0, a linha de produção completo-automática inteligente de germe do cabelo da placa da bateria é projetada e fabricada. A linha de produção inclui o misturador do vácuo, o tambor do retorno, o transporte automático da pasta, a máquina reduzindo a polpa, a imprensa do rolo, a máquina de medição em linha automática da espessura e a máquina de perfuração. Máquina de detecção automática para a parte polar e máquina de enrolamento automática para o desperdício.
1.3. A capacidade de produção e os parâmetros de processo da placa anulam a linha de produção: a velocidade da produção da placa é menos de 0-3 m/min, espessura da placa têm 0.1-0.9 milímetros ajustáveis; tira de aço aplicável: 0,1 *L *400; a espessura após a pressão do rolo é 0.4-0.8 milímetros. Precisão (+0,01 milímetros); a viscosidade da pasta é 20-65 Pa.s. A atenção especial deve ser pagada: a pasta contém fibras curtos, e o comprimento da fibra é 1-3 milímetros. A temperatura de aquecimento de trabalho do equipamento é ajustável da temperatura ambiente a 300 e a temperatura aparente não é mais de 1% do erro real; a largura das placas polares a ser cortadas é 40-150 milímetros; a largura da pasta é 50-380 milímetros, e o método de suspensão da pasta pode adotar a tecnologia a mais atrasada, mas a recuperação e a utilização da pasta devem inteiramente ser consideradas.
1.4. Exigências de desempenho da linha de produção de germe do cabelo da placa de polo: 1,3. sob circunstâncias normais da produção; o mecanismo do desenrolamento da tira, o mecanismo de cozimento, o mecanismo de raspagem, o mecanismo da correção do desvio, a imprensa de rolo, perfurando e cortando o mecanismo, e o mecanismo da inspeção exigem a operação estável, segura e fácil; todas as peças moventes devem ter o mecanismo razoável, seguro e conveniente da lubrificação.
linha de produção composição do germe do cabelo da placa 1.5.Polar do equipamento
| Número de série | Nome do processo | Nome de dispositivo | Capacidade do equipamento | Quantidade (unidade) | Observações |
| 1 | Peso do pó | Escala eletrônica | 1 | Limpador | |
| 2 | Agitação | Misturador do vácuo | 300L | 1 | Cubeta 2 do retorno |
| 3 | Reduzir a polpa | Máquina reduzindo a polpa da placa automática | Menos do que 2m/min ajustável | 1 | Altura 5.5m |
| 4 | Pressão do rolo | Imprensa do rolo | Menos do que 2m/min ajustável | 1 | |
| 5 | esconderijo | Pondo em esconderijo a máquina | Menos do que 2m/min ajustável | 2 | |
| 6 | Medida da espessura | Calibre de espessura do laser | Menos do que 2m/min ajustável | 1 | |
| 7 | Perfuração | Máquina de perfuração automática | 20 partes/minutos | 1 | |
| 7 | Teste | Máquina de testes automática da parte de polo | 20 partes/minutos | 1 | |
| 9 | Coleção Waste | Máquina de enrolamento da sucata | Menos do que 2m/min ajustável | 1 |
| Especificações | Faça sob medida A | Faça sob medida B | Faça sob medida C | Espessura de aço da tira | Espessura de revestimento |
| 1 | 31mm | 200 | 23.5mm | 0.1mm | 0.35mm |

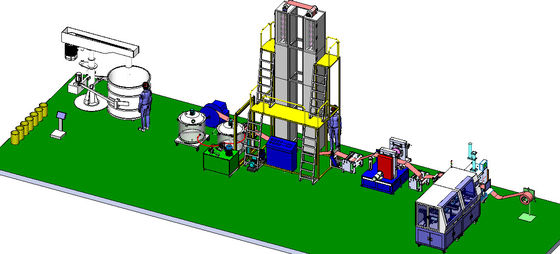

1,7 diagrama esquemático do equipamento
2. linha de produção automática equipamento principal de Mao Peiquan da placa da bateria:
2,1, peso do código de exploração do pó
2.1.1, exigência de projeto
2.1.1.1, a escala eletrônica tem a relação dos dados, que pode ler dados remotamente. Pesando a escala 100kg, precisão 10g.
| Modelo | TC60KA | TC100KA | TC150KA | TC300KA |
| Peso máximo | 60kg | 100kg | 150kg | 300kg |
| Definição (d) | 5g | 10g | 20g | 50g |
| Contagem da calibração (e) | 10d | 10d | 10d | 10d |
| escala da tara | 0~60kg | 0~100kg | 0~150kg | 0~300kg |
| Peso calibrado | 50kg | 100kg | 100kg | 200kg |
| Tamanho da tabela da escala | 510×410mm | |||
| volume | 510 x (longo) 410 x (largo) 950 (elevação) milímetro | |||
| fonte de alimentação | Bateria recarregável de AC220V±10% 50Hz±1Hz DC6V/4Ah/20HR | |||
| Uso da temperatura | 0~40℃ | |||
| Uso da umidade | RH de ≤80% | |||
| porta de série | RS232 | |||
2.1.1.2, leitor de código de barras
| Varredor de código de barras geral do laser da elevada precisão da combustão PR-2900 | |||
|
Características: • todos os direitos de propriedade intelectual independentes (diversas patentes do nacional) O processador central usa o microprocessador do BRAÇO de 32 bocados, que é capaz de descodificar e de corrigir erros. Manual que provoca/exploração contínua/indução automática • sensação extremamente confortável do punho Tipos ricos da descodificação A vida chave é até 50 milhão vezes. A proteção industrial do terremoto e o anti projeto deixando cair podem suportar 5 3 medidores consecutivos caem livre testes. Os códigos do prefixo e do sufixo podem ser ajustados. Apoie três relações dos dados de USB, de PS2 e de RS232. Apoie o teclado output dentro sobre 20 países diferentes. Abonação com o FCC, o CE e o RoHS Atualização em linha do apoio e instalação remota. Através do teste eletrostático da descarga do ar 15KV e da descarga do contato 8KV. |
|||
| parâmetro de desempenho | |||
| Tipo de fonte luminosa | Diodo láser visível, comprimento de onda 650nm | ||
| Modo de exploração | Única linha varredura | ||
| Velocidade da descodificação | 200 + 2 por segundo das épocas. | ||
| Precisão da exploração | 3mil (0.076mm) | ||
| Largura da exploração | janela do varredor do varredor de 30 milímetros, | ||
| Profundidade da exploração de campo | 0-280mm (0.33mm.PCS 90%) | ||
| canto | ±40° | ||
| elevação | ±65° | ||
| 偏角 | ±60° | ||
| Capacidade da descodificação | EAN-8, EAN-13, UPC-A, UPC-E, código 39, código 93, código 128, EAN128, Codaber, Industoal 2 de 5, intercalam 2 de 5, matriz 2 de 5, MSI, o código de cargo de China é na linha um do padrão internacional e doméstico do código de barras da dimensão. | ||
| Relação do apoio | Teclado RS232, PS2, USB e outras relações a apoiar ESCONDIDO, protocolo dos SPP. | ||
| Contraste de impressão | Erro da reflexão do mínimo 20% | ||
| Taxa de erro do bocado | 1 / 5 milhões | ||
| Levante o modo | Campainha elétrica, luz indicadora | ||
| Modo de exploração | Manual que provoca/exploração contínua/indução automática | ||
| Parâmetros físicos | |||
| Tamanho da forma | Comprimento * largura * altura: 95mm * 70mm * 160mm | ||
| peso | 128G (sem suporte) | ||
| Textura do material | Chama - material retardador | ||
| Padrão do cabo | Linha reta: 2m | ||
| Parâmetros bondes | |||
| Tensão | 5V | ||
| Corrente de trabalho | 85mA | ||
| Corrente estática | 36mA | ||
| Segurança de laser | Conformação ao standard de segurança do laser do nível nacional | ||
| compatibilidade eletromagnética | Conformidade do CE & do FCC DOC | ||
| Parâmetros ambientais | |||
| temperatura de trabalho | -20℃-50℃ | ||
| Temperatura de armazenamento | -40℃-60℃ | ||
| umidade | Humidade relativa 5%-95% (nenhuma condensação) | ||
| Brilho ambiental | 3000-8000lux (luz do dia) | ||
| Capacidade antissísmica | queda livre de 2m | ||
| Nível do empacotamento industrial | IP52 | ||

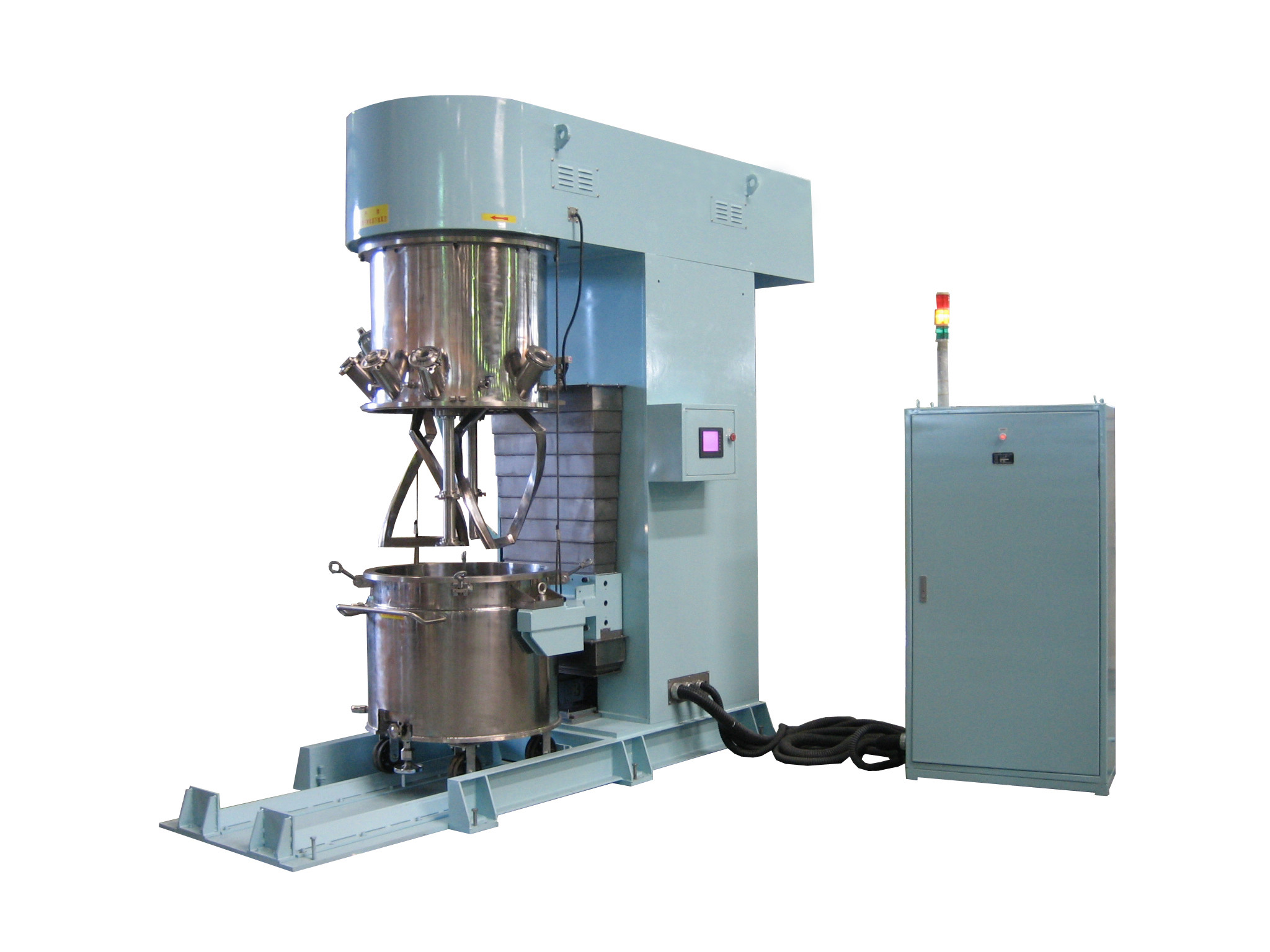

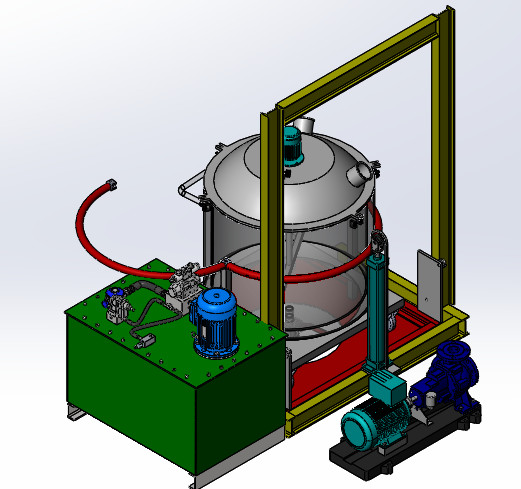

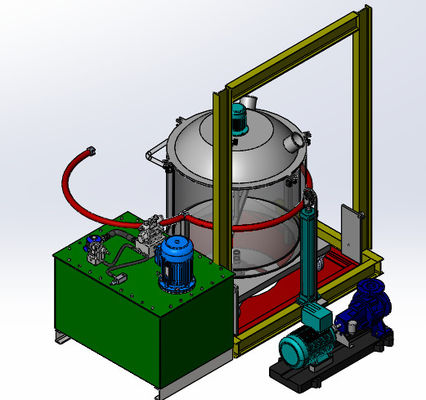

2,2, Vacuummixer
2.2.1, os parâmetros técnicos principais do equipamento são: 2.2.1.1, 搅拌形式:
2.2.1.1 .1 mistura planetária. Regulamento variável da velocidade da frequência da revolução 33Rpm 50Hz (máximo).
2.2.1.1 .2 manivela espiral 2 do estribo (produção de aço inoxidável), rotação 70rpm (máximo) ajustável.
2.2.1.1 .3 cabeça de dispersão de alta velocidade 2 (produção de aço inoxidável), auto que gerencie 50Hz (máximo) o regulamento variável da velocidade da frequência 2000rpm.
2.2.1.2, stirring do vácuo:
2.2..1.2.1 o grau do vácuo é menos do que -88KPa, e a indicação digital mostra duas saídas.
2.2..1.2.2 a taxa de bombeamento da bomba de vácuo é 15L/S.
2.2.1.2 .3 filtro 1 é unido.
2.2.1.3, cubeta de mistura:
2.2.1.3 .1 o volume do tambor é 272L, e o volume eficaz é 200L (feito de aço inoxidável).
2.2.1.3 .2 interlayer da circulação da água de A é arranjado na parede do tambor e na gama mais baixa. (o usuário é conectado ao nascente de água de circulação e a pressão de água é menos do que 0.2MPa).
2.2.1.3 .3 a extremidade inferior do tambor é fornecido com os 4 rodízios, que podem ser retirados no trilho de guia do assento da máquina para facilitar carregar e limpar.
2.2.1.3 .4 equipado com a exposição da detecção da temperatura.
2.2.1.4, formulário de levantamento:
2.2.1.4 .1 o mecanismo de mistura é fixo, e o tambor de mistura é conduzido mecanicamente pelo controle bonde.
2.2.1.4 .2 o curso de levantamento é 700mm (máximo).
2.2.1.5, poder avaliado: sobre 36KW.
2.2.1.5 .1 poder 15KW 3 380V 50Hz do motor do misturador (motor à prova de explosões).
2.2.1.5 .2 poder de alta velocidade 15KW 3 380V 50Hz do motor (motor à prova de explosões).
2.2.1.5 .3 poder 2.2KW 3 380V 50Hz do motor da bomba de vácuo (motor à prova de explosões).
2.2.1.5 .4 poder de levantamento 3KW 3 380V 50Hz do motor (motor à prova de explosões).
2.2.1.6, a relação da pressão de gás é fornecido com uma pressão de menos do que 0.2MPa.
2.2.1.7, ajustou a janela de observação 1 e a lâmpada à prova de explosões 1 da observação, 24V.
2.2.1.8, controle do PLC, visualização ótica de tela táctil e operação.
2.2.1.9, tamanho do esboço (altura longa da largura x de x): sobre 3380x1500x2950 (milímetro) (com exclusão do armário, da bomba de vácuo, etc. bondes).
2.2.1.10, peso: Sobre 6T.
2.2.2, fonte de energia do equipamento:
É fornecida pelo comprador.
Nascente de água: a pressão de água é menos do que 0.2MPa.
Poder: 3 380V 50Hz.
2.2.3, ambiente de trabalho e exigências de segurança:
Dustproof e umidade - prova.
2.2.4, tratamento de superfície do equipamento e exigências da aparência:
As superfícies expostas das peças estruturais são toda a oxidação tratada, e as cores executam o padrão do fornecedor ou o lado de procura fornece as etiquetas da cor.
2.2.5, comissão métodos e exigências:
O equipamento está correndo continuamente para 4 horas e um ensaio da carga.
2.2.6, o comprador fornecerão especificações e quantidades dos materiais experimentais. O material qualificado exigido para a comissão e a aceitação é exigido pelo comprador, e o material de comissão deve encontrar as necessidades do funcionamento do equipamento ao mesmo tempo.
2.2.7, outro:
Os materiais usados comissão devem ser consistentes com as especificações dos materiais da produção.

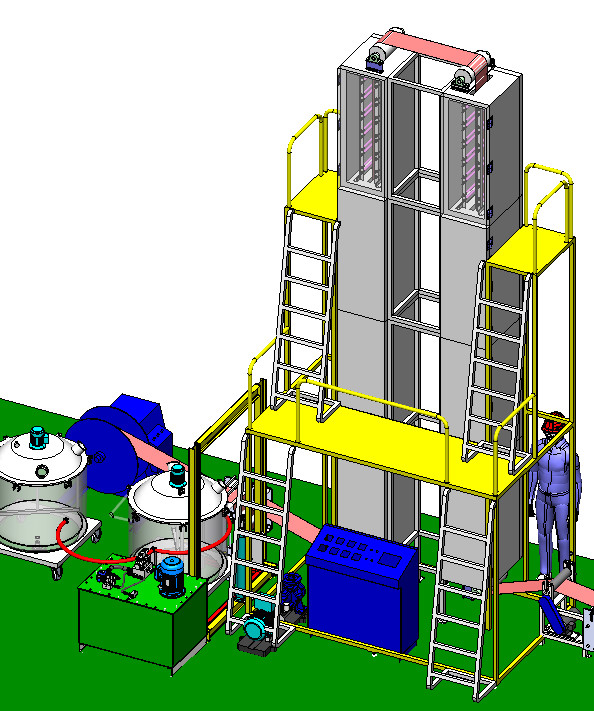

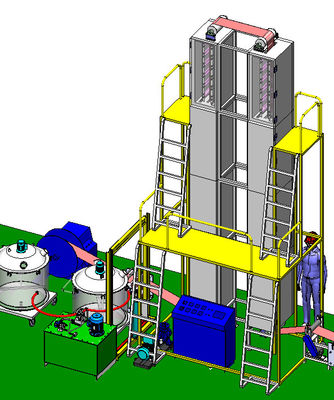

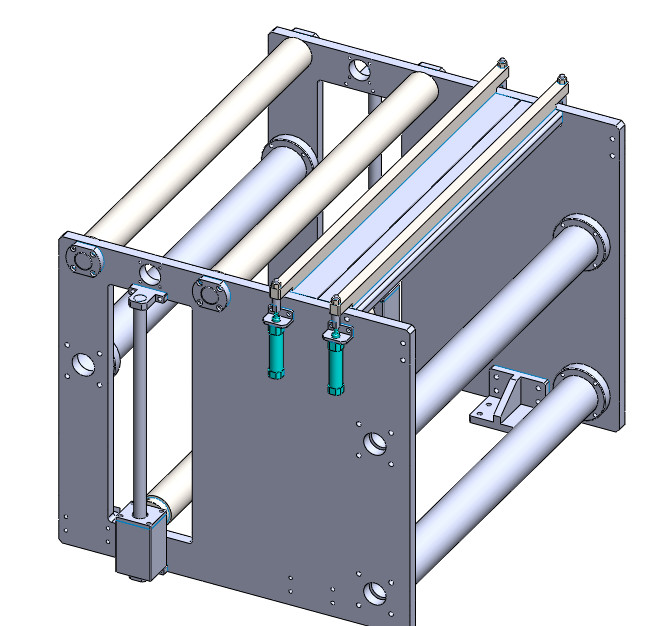

2.3. Máquina reduzindo a polpa da placa
2.3.1, exigência de projeto
2.3.1.1, máquina reduzindo a polpa da placa polar pode realizar a tira automática que desenrola, reduzir a polpa automático, ajuste automático preciso do raspador, cozimento automático da temperatura constante (4 ou 6 zonas de temperatura), correção automática do desvio.
2.3.1.2, parâmetros de processamento: largura de banda de aço 100-400 milímetros, espessura da pasta 0.1-0.9 milímetros. Temperatura de aquecimento de trabalho do equipamento: a temperatura ambiente a 300 graus de C ajustável, a temperatura aparente e o erro real não é mais de 1%;
2.3.1.3, a pasta automaticamente é alimentado e transportado por uma bomba alta da viscosidade. A viscosidade da pasta é Pa 20-65. s. Deve-se notar que a pasta contém fibras curtos e o comprimento das fibras está na escala de 1-3 milímetros.
2.3.1.4, o sistema lê automaticamente os parâmetros do dispositivo (a temperatura de cada zona de temperatura, da velocidade da correia e do parâmetro reduzindo a polpa da espessura).
2.3.2 configuração do cano principal do equipamento
| Número de série | composição do sistema | configuração de sistema | Número | |
| 1 | Sistema do carretel | Motor de carretel | 1 | |
| Sistema de tensão do eixo | 1 | |||
| 2 | Pondo em esconderijo o sistema | Pondo em esconderijo o rolo | 6 | |
| Peças feitas à máquina | 1 | |||
| Cilindro | 4 | |||
| Plataforma de alimentação | 1 | |||
| 3 | Caixa de armazenamento | Caixa de armazenamento | 1 | |
| Sensor nivelado líquido | 2 | |||
| válvula | 2 | |||
| 4 | Sistema reduzindo a polpa | Barbeando a placa | 2 | |
| Parafuso da bola | 2 | |||
| Trilho de guia linear | 4 | |||
| Vara a uma vara | 1 | |||
| 5 | Sistema do cozimento | Sistema do forno do cozimento | 1 | |
| Sensor de temperatura | 12 | |||
| Sistema de controlo da temperatura | 12 | |||
| 6 | Retificando o sistema | Retificando o sensor | 1 | |
| servo motor | 1 | |||
| Parafuso da bola | 1 | |||
| 7 | Sistema de medição em linha da espessura | Calibre de espessura | 1 | |
| sistema de feedback | 1 | |||
| 8 | sistema de condução | servo motor | 1 | |
| Sistema do rolo de movimentação | 1 | |||
| 9 | Plataforma dobro da manutenção da plataforma | Plataforma da manutenção | 1 | |
parâmetros 2.3.3.Technical do equipamento
|
Especificação da máquina Projeto |
ZLA01A |
| Largura reduzindo a polpa (milímetros) | 50-380mm |
| Velocidade reduzindo a polpa (m/min) | Menos do que 2m/min ajustável |
| Poder total (quilowatts) | AC380V, 50HZ 85KW |
| Poder de funcionamento normal (quilowatts) | AC380V, 50HZ 70KW |
| Peso inteiro da máquina (T) | 3T |
| Temperatura de cozimento (grau) | -300 grau na temperatura normal |
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
