Linha de produção parte polar da bateria de íon de lítio da eficiência elevada que detecta a máquina

Linha de produção parte polar da bateria de íon de lítio da eficiência elevada que detecta a máquina

1. Este equipamento é baseado nas exigências de projeto tecnologicos da linha de produção de germe do cabelo da placa da bateria do níquel-hidrogênio e do ferro-níquel. Baseado na indústria 4,0, a linha de produção completo-automática inteligente de germe do cabelo da placa da bateria é projetada e fabricada. A linha de produção inclui o misturador do vácuo, o tambor do retorno, o transporte automático da pasta, a máquina reduzindo a polpa, a imprensa do rolo, a máquina de medição em linha automática da espessura e a máquina de perfuração. Máquina de detecção automática para a parte polar e máquina de enrolamento automática para o desperdício.

Linha de produção linha da bateria de íon de lítio de produção automática para a placa da bateria seca da tração

componentes 3.5.Main do equipamento

Sistema do rebobinamento de 2.3.5.1: É composto do motor, plataforma giratória, interruptor de proximidade e assim por diante. Sua estrutura é simples e prática. O apoio do Três-lóbulo pode ser retraído e retraído ao mesmo tempo. O motor pode automaticamente ser rebobinado pelo interruptor de proximidade. Diâmetro máximo de desenrolar 450mm.

2.3.5.2, conjunto da caixa de armazenamento: Empurre manualmente o tambor do retorno para a posição de alimentação, o sistema hidráulico levanta automaticamente o tambor do retorno, conecta a relação, e a bomba alta da viscosidade derrama automaticamente a pasta no funil oblíquo. Depois que o sensor nivelado detecta a posição, a bomba de transtorte para e a correia de aço passa através da pasta.

2.3.5.3. Sistema de raspagem da precisão: Este mecanismo é composto principalmente do mecanismo de raspador, da correia de aço que nivelam o mecanismo, do mecanismo vazio, da base e dos outros sistemas.

2.3.5.3 .1 mecanismo da placa do raspador: o mecanismo consiste na placa do raspador, retidão 0.005mm da placa do raspador.

2.3.5.3 .2 mecanismo de retenção vazio: O mecanismo é composto principalmente do raspador e do prato de pressão. De acordo com a necessidade, o tamanho do raspador é 23,5 milímetros e 31 milímetros, dois tamanhos da largura.

2.3.5.3 .3 tira de aço que nivela o mecanismo: O mecanismo é instalado sob a placa do raspador para dar forma e nivelando a tira de aço para assegurar-se de que a tira de aço esteja nivelada durante a raspagem.

2.3.5.3 .4 base, o mecanismo é composto principalmente da placa de base e pino do posicionamento. O pino de posicionamento assegura-se de que a tira de aço seja fácil de vestir, carregar e descarregar, e a operação é simples.

2.3.5.4, componente de secagem: É composto do aço estrutural, placa de aço estrutural, material de isolação de alumínio rígido da fibra do silicato, tubulação de aquecimento, dispositivo infravermelho, controlador de temperatura, roda grande e assim por diante. Cada seção está a uma temperatura controlada independentemente para assegurar a qualidade.

2.3.5.5, componente corretivo: o servo motor, o mecanismo da haste do parafuso, o indutor do laser e o rolo constituem um bom efeito corretivo.

Além do que o perigo da operação artificial da correção da altura. Quando o sensor do laser detecta o offset de aço da tira, o servo motor gerencie.

O parafuso conduz o eixo do rolo a ser deslocado de modo que os machados do rolo estejam paralelos aos machados da roda, de modo que a tira de aço possa inscrever o conjunto lisamente e o aço possa ser reduzido.

É fácil deformar-se na temperatura crítica.

2.3.5.7, pasta automática que transporta o sistema: introduza manualmente a cubeta do retorno no caminhão de elevador automático, trave a curvatura e gire o retorno.

A cubeta é fixa, o caminhão de elevador aumenta, e a relação entre a junção do tambor da cubeta e o encanamento alto da bomba da viscosidade manualmente é terminada e travada. Passe no tanque da pasta

Quando o sensor detecta que a pasta está abaixo do nível líquido do grupo, liga automaticamente a bomba alta da viscosidade, transporta automaticamente a pasta, e alcança o nível líquido do grupo.

A indução do sensor, operação alta da bomba da viscosidade transfere automaticamente a pasta ao tanque da pasta.

O princípio de funcionamento e a estrutura da viscosidade alta bombeiam

2.3.5.7 .1 princípio de funcionamento de bomba alta da viscosidade: A engrenagem da movimentação (rotor exterior) com dentes internos conduz o rotor interno para girar no corpo de bomba fechado no mesmo sentido, e a placa crescente do corpo e da capa de bomba separa o porto da sução do porto da descarga. Ao girar, uma pressão negativa é formada no porto da sução, e o líquido é sugado dentro. O rotor toma o líquido ao porto da descarga e descarrega o corpo de bomba sob a pressão terminar o transporte líquido.

2.3.5.7 .2 estrutura alta da bomba da viscosidade: A bomba alta da viscosidade consiste principalmente no rotor interno e externo, eixo, corpo de bomba, capa, suporte, selo, carregando e assim por diante. Há dois tipos de selo: selo mecânico e selo de embalagem. Para o meio com de alta temperatura, a viscosidade alta e corrosividade forte, selo de embalagem são selecionadas. Quando transportar materiais cristalinos pela viscosidade alta bombeia, os revestimentos da preservação do calor podem ser projetados no corpo da capa e de bomba. O vapor ou o óleo da condução de calor podem ser usados para a preservação do calor e o derretimento durante a operação.

2.3.5.7 .3 as características principais da bomba alta viscoso interna da viscosidade é:

2.3.5.7 .3.1 pulsação da pressão e do fluxo é pequeno (pressão da saída: 0 ~ 2.0MPa).

2.3.5.7 .3.2 desempenho da escorva do auto (pressão da sução: vácuo -0,05 ~ -0.08MPa)

2.3.5.7 .3.3 a escala da viscosidade de transportar o meio é grande (1.0Cst-300000Cst).

2.3.5.7 .3.4 entrada e tomada de bomba pode ser girado e conduzir é conveniente.

2.3.5.7 .3.5 o escudo é equipado com um alojamento do revestimento para realizar o aquecimento e a isolação do corpo de bomba (menos de 250 graus de Celsius).

2.3.5.7 .3.6 de aço inoxidável pode ser usado para transportar meios corrosivos.

2.3.5.7 .3.7Packingsealormechanicalsealcaused.

2.5.8, sistema do esconderijo: O mecanismo pondo em esconderijo poder-livre é adotado. Quando a tira de aço é usada acima e precisa de ser substituída, o mecanismo pondo em esconderijo funciona e está substituído manualmente para realizar a produção ininterrupto.

exigências 2.3.6.Environmental

Forneça por favor o meio de uma mais baixa energia.

Fonte de alimentação de 2.3.6.1

2.3.6.1 .1 tensão AC380V + 10% quatro trifásicos alinha a mudança transiente abaixo de 0.5s 1% abaixo

2.3.6.1 .2 a frequência é 50Hz + 1Hz

2.3.6.2. Temperatura: 5-35 C

Temperatura de armazenamento: 0-40 C

Umidade 30-80% de 2.3.6.3 mas não condensação.

2.3.6.4 nenhum gás corrosivo, líquido ou gás explosivo.

Exigências da cor do equipamento de 2.3.6.5: de acordo com a placa da cor ou o número da cor fornecida pelo partido A, cinza do computador.

2,4. Imprensa do rolo

vista geral 2.4.1.Equipment

O equipamento é usado principalmente para melhorar a precisão de placas pasta-tiradas, para melhorar o revestimento de superfície da uniformidade e da superfície de placas aglomeradas. A tolerância da espessura da placa pode ser controlada em (+0,01 milímetros) assegurar a qualidade das placas.

exigências do processo 2.4.2.Production

Tamanho do rolo de 2.4.2.1: 300X450mm, apropriado para 0-400mm, espessura 5mm.

Largura de trabalho eficaz de 2.4.2.2 do rolo: 400mm.

Dureza do rolo de 2.4.2.3: > espessura da camada da dureza do rolo HRC64: > 12mm; cromo duro superfície chapeada, pelo menos moedura de três vezes.

Precisão do rolo de 2.4.2.4: O salto cilíndrico do rolo ativo e do rolo conduzido é 0.005mm, o paralelismo dos machados de dois rolos é 0.006mm, e a precisão do produto está dentro <0>

Aspereza de superfície do rolo de 2.4.2.5: Ra=0.8.

Ajuste do afastamento do rolo de 2.4.2.6: 0 ~ 2mm (sem exigências especiais com o calibre do seletor de 0 a de 1mm).

2.4.2.7 o poder da máquina inteira é 4KW e 3KW está trabalhando normalmente.

2.4.2.8 o dispositivo retrátil pode ser colocado independentemente antes e depois de (a linha automática não é equipada com este dispositivo).

composição 2.4.3.Equipment

2.4.4. Unidade do índice da função

O equipamento é composto do componente do desenrolamento (opcional), do conjunto de rolo, desenrolando o componente (opcional), e o sistema de controlo bonde. A máquina inteira é como segue: o comprimento da máquina inteira é 27500mm, a largura é 1100mm, e a altura é 1100mm. A cor da pintura é branca ou designada

por clientes

.

Sistema da cremalheira de 2.4.4.1: soldado por 4080 lados, contínuo e seguro. Espessura 30mm da carcaça, superfície que fosfata o tratamento preto.

Sistema de levantamento de dados de 2.4.4.2: O sistema de medida em linha de Keynes é usado para monitorar o afastamento do rolamento no tempo real e o feedback ao sistema. Os monitores de sistema da pressão de óleo os dados da pressão no tempo real e ativamente nos dados do feedback.

2.4.4.3 o conjunto do rolo consiste no quadro, rolo de movimentação, rolo conduzido, motor e assim por diante. Chapeamento de cromo duro na superfície do rolo. Espessura da camada da dureza do rolo: > 4mm; chapeamento de cromo duro na superfície, pelo menos moedura de mais de 3 vezes.

2.4.4.4, sistema do esconderijo: O mecanismo pondo em esconderijo poder-livre é adotado. Quando a tira de aço é usada acima e precisa de ser substituída, o mecanismo pondo em esconderijo funciona e está substituído manualmente para realizar a produção ininterrupto

Componentes do enrolamento de 2.4.4.4: da bandeja de recepção, retardando o motor, a cremalheira da soldadura da placa de aço, etc.

Sistema bonde do controle de 2.4.4.5: A máquina é equipada com a placa elétrica independentemente, o interruptor do escapamento, da estabilidade da C.C. a fonte da alimentação e os outros componentes de circuito do poder, PLC para o controle, dispositivo do relé e assim por diante. O conector é conectado ao terminal externo, usando conectores e blocos de terminais. O PLC adota OMRON. A peça do teto do cabo distribuidor de corrente tem a perfuração. Os cabos e as tubulações de ar entre outros equipamentos são distribuídos e arranjados na divisória mais baixa.

2.4.5. meio da energia

Fonte de alimentação de 2.4.5.1

2.4.5.1 .1 tensão AC380V, trifásica, frequência 50HZ; flutuação da tensão menos do que + 10%. Poder 4KW.

2.4.5.2 .atmosphere

2.4.5.2 .1 pressão 0,4 ~ 0.6Mpa, ar comprimido seco limpo.

2.4.5.2 .2 tráfego 10L/min.

2.3.5.6, calibre de espessura do laser

2.3.5.6 .1 tabela de parâmetro

2.3.5.6 .1.1, curso da exploração do quadro de C: menos de 350mm

2.3.5.6 .1.2, largura da carcaça: menos de 300mm

2.3.5.6 .1.3, velocidade movente de placas polares: menos do que 20m/min

2.3.5.6 .1.4, escala da medida da espessura: menos de 5mm

2.3.5.6 .1.5, velocidade de exploração do quadro de C: menos do que 200mm/s

2.3.5.6 .1.6, definição da espessura: 0,1 M

2.3.5.6 .1.7, precisão da repetição: <>

2.3.5.6 .1.8, frequência da medida de sistema: >1kHz

2.3.5.6 .1.9, poder de entrada: 220 +/--10% VAC 50Hz 10A

2.3.5.6 .1.10, poder máximo: menos do que 1KW

2.3.5.6 .1.11, comprimento de onda do laser: 650 nível visível do laser 2B do nanômetro (não permitido olhar em linha reta ao longo do trajeto ótico e observar com instrumentos óticos).

2.3.5.6 .1.12, poder do laser: 4,8 máximos mW

2.3.5.6 .1.13, saída: Rede industrial

2.3.5.6 .1.14, armazenamento de dados do processo, reserva da relação de comunicação da rede

2.3.5.6 .2, descrição estrutural

2.3.5.6 .2.1 descrição e padrão da estrutura mecânica

2.3.5.6 .2.2 descrição e padrão da estrutura do varredor

2.3.5.6 .2.3 armário, especificação do software e padrão bondes

2.3.5.6 .3 mapa de esboço

2.3.5.7. 3, descrição funcional

2.3.5.7. 3,1 relação de controle principal e cinco linha instruções de controle da carta (diagrama esquemático, software final da entrega).

Explicação: Além do que a faixa cinzenta da qualidade da linha mediana e dos limites superiores e mais baixos das especificações da espessura determinadas pelo processo do produto, uma linha do alarme do pré-ajuste (vermelha) é adicionada para formar 5 uma linha carta de controle da escala da espessura.

2.3.5.7. 3,2 inspeção da medida do ponto fixo e de detalhe da borda (diagrama esquemático, com software real da entrega como o critério).

Descrição: A medida de ponto fixo significa que o quadro de C é fixo em uma determinada posição e a placa polar está medida pela linha exploração periódica no sentido da Y-linha central, isto é a medida longitudinal da espessura da exploração da Y-linha central.

2.3.5.7. 3,3 análise do SPC do armazenamento de dados e do volumedata

Descrição: Os dados salvar em um dobrador dos dados da espessura com uma definição mínima de uma largura polar de 1 milímetro; os dados salvar no dobrador dos dados do diretório de disco rígido do PC e salvar no documentformat de Excel.

Descrição: As amostras estatísticas do software de análise do SPC para cada volume de um único ciclo (uma varredura) significam ou uma escala longitudinal do intervalo de um único meio do ciclo.

2.3.5.7. 3,4 outras funções principais:

A calibração do sistema é um grupo de atuadores automáticos. Quando o C-quadro estiver na posição começar (ou na posição da calibração), o bloco padrão da espessura calibra automaticamente o sistema de medição do laser. Este processo automático da calibração resolverá a mudança pequena do tamanho do C-quadro causado pela mudança da temperatura ambiental e do esforço estrutural.

SLG350 pode escrever especificou dados aos registros especificados no formulário do soquete ou no protocolo de MC através da relação dos ethernet.

O sistema fornece a função automática do alarme do overshoot, som e o alarme da luz e a condição de alarme são opcionais.

O sistema tem a função do trabalho da gravação do tempo real do comprimento/temperatura/umidade do carretel do polo do auto-processo, que facilita extremamente a aplicação dos usuários da rastreabilidade de dados do processo de produção. O codificador do comprimento é instalado no lado do rolo do guia para medir o comprimento da tira. Um grupo de sensores da temperatura e da umidade é instalado no quadro de C a synchronously mede e grava a temperatura e a umidade ambientais durante o processo.

O sistema é equipado com o dispositivo de sopro do gás automático, o filme de sopro de sopro automático da calibração e a cinza de queda de vidro de uma mais baixa lente do laser.

O sistema de controlo adota o controle servo de dois níveis do projeto, de movimento do PLC e o PC que trabalham apenas, que podem indicar e salvar dados maciços da espessura da produção, para facilitar o inquérito e o traçado, e para facilitar o uso de ligações de dados da rede alcançar o base de dados e os outros sistemas de gestão da informação (tais como o sistema de MES).

2,5. Máquina de perfuração

2.5.1, vista geral do equipamento

Esta máquina é um equipamento reduzindo a polpa e de perfuração. A máquina inicialmente é alimentada na correia da alimentação pela máquina de rolamento e ajustada a uma posição apropriada. Após ter ligado a máquina, incorpora o state.2.5.2, a especificação e o desempenho de trabalho automáticos da máquina de perfuração

2.5.2.1, esta máquina é um equipamento especial para perfurar e cortar de placas polares. Exige a operação segura e simples. O projeto da tabela de operação é conveniente para a remoção de poeira ou a limpeza de escova.

2.5.2.2, após a perfuração, a tira material deve ter bordas e cantos lisos, nenhum flangear, rebarbas e enrugamentos, e a perpendicular da altura da rebarba ao plano polar deve ser menos de 0.08mm.

2.5.2.3, a largura máxima da tira material pode ser 400 milímetros, e o comprimento de perfuração pode ser ajustado 10 a 200 milímetros. O desvio da dimensão da tira material após a perfuração é inferior ou igual a 0,10 milímetros, e a espessura da tira material pode ser tratada é 0,15 a 1,5 milímetros.

2.5.2.4, depois que o polo 100*100mm retangular é perfurado, o desvio diagonal da parte de polo é inferior ou igual a 0.20mm.

2.5.2.5, quando o comprimento de perfuração é maior de 20mm, a velocidade de perfuração não é menos de 20 vezes /min.

2.5.2.6, o equipamento pode operar-se na linha ou em autônomo.

2.5.3, unidade do índice da função do equipamento

Este equipamento é composto principalmente do sistema da cremalheira, do sistema de movimentação, do sistema de perfuração e do chargingsystem.

2.5.3.1, sistema de movimentação: o mecanismo de alimentação automático, apertando a alimentação automática da parte de polo, comprimento de alimentação pode ser ajustado no toque.

2.5.3.2, sistema de perfuração: Depois que o sistema de movimentação é alimentado com um comprimento fixo, o cilindro pneumático-hidráulico do impulsionador conduz o dado ao perfurador. O dado é feito do aço de tungstênio, com uma vida útil longa de 1 milhão vezes.

2.5.3.3, sistema de recepção: A correia transportadora de correia sob o dado, após a perfuração, a parte de polo cai automaticamente na correia transportadora, e transporta automaticamente o equipamento.

2.5.3.4, sistema da coleção Waste: o motor gerencie automaticamente e rolos, e recolhe automaticamente a correia waste após a perfuração.

2.5.3.5, sistema bonde: A máquina é equipada com a placa elétrica independentemente, o interruptor do escapamento, da estabilidade da C.C. a fonte da alimentação e os outros componentes de circuito do poder, PLC para o controle, dispositivo do relé e assim por diante. O conector é conectado ao terminal externo, usando conectores e blocos de terminais. O PLC adota OMRON. A peça do teto do cabo distribuidor de corrente tem a perfuração. Os cabos e as tubulações de ar entre outros equipamentos são distribuídos e arranjados na divisória mais baixa.

2.5.4, meio da energia

Fonte de alimentação de 2.5.4.1

2.5.4.1 .1 tensão AC380V, trifásica, frequência 50HZ; flutuação da tensão menos do que + 10%. Poder 4KW.

2.5.4.2 .atmosphere

2.5.4.2 .1 pressão 0,4 ~ 0.6Mpa, ar comprimido seco limpo.

2.5.4.2 .2 tráfego 10L/min.

2,6, detector da parte de polo.

2.6.1. Exigências de projeto para a qualidade da parte de polo da bateria que inspeciona a máquina:

2.6.1. Este equipamento é baseado nas exigências de inspeção da qualidade da placa aglomerada da bateria fornecida por clientes da fonte de alimentação de Sichuan Changhong. O inspetor da placa da bateria é projetado e fabricado. Usando o princípio de imagem latente do CCD, os polos pulverizados, riscados, rachados e provados com problemas da qualidade de superfície são selecionados, e os produtos qualificados são recolhidos na caixa material.

2.6.1.2. Processo tecnologico:

2.6.1.3. Verificador da capacidade da bateria, capacidade de produção e parâmetros de processo: velocidade 20 /min da produção da placa ajustável.

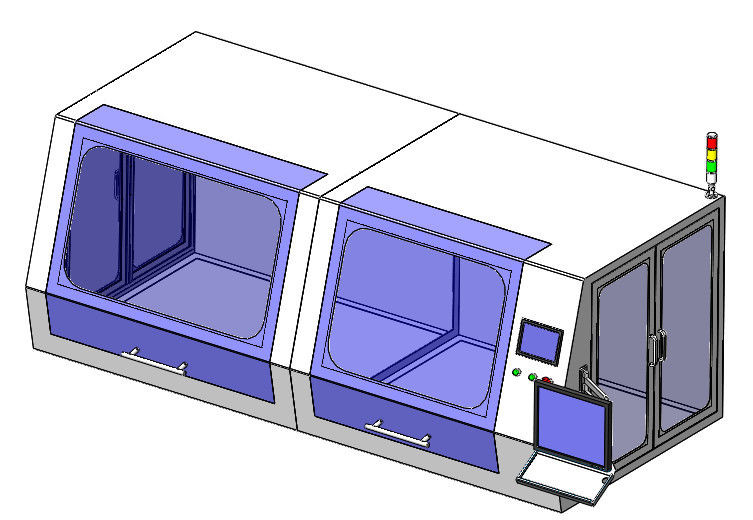

2.6.1.4. Diagrama esquemático do equipamento

2.6.2. Configuração principal do equipamento

2.6.3. Parâmetros técnicos do equipamento

2.6.4. Peças principais do equipamento

O dispositivo usa principalmente o princípio de imagem latente do CCD para ampliar a superfície da placa polar e para compará-la com a placa polar padrão para julgar se está qualificado ou não. Quando não há nenhuma parte de polo, a caixa material pode automaticamente ser comutada. Depois que o manipulador suga a parte de polo da caixa material, gerencie 90 graus. O CCD detecta a parte inferior da parte de polo, gerencie 90 graus. O produto qualificado é posto na braçadeira sobre a correia transportadora, e conduzido a parte de polo na estação superior da detecção, gerencie 90 graus outra vez. O produto incompetente é posto na caixa waste. Os produtos qualificados continuam a mover-se para a estação superior da detecção na correia transportadora, e após a detecção, são alimentados automaticamente à estação anulando. Os produtos qualificados são postos na caixa material, e os produtos incompetentes são postos no wastebox

Sistema do quadro de 2.6.4.1: o quadrado 4080 através da soldadura, contínuo e seguro, a aparência do selo da chapa metálica, pode eficazmente impedir que a poeira entrem, o quadro interno para dispositivos bondes, controles pneumáticos da instalação dos componentes, usando a instalação pneumática e elétrica separadamente. A placa de base é placa de aço grossa de 20mm, tratamento de superfície do chapeamento de cromo.

2.6.4.2. Alimentando e anulando o sistema: usando a máquina de estratificação, a caixa material geral da máquina de classificação, troca do duplex, produção ininterrupto é realizada. A parte inferior da caixa material é equipada com o sensor material faltante, que pode se alarmar automaticamente quando não há nenhum material, e para comutar automaticamente a caixa material.

2.6.4.4, sistema de manipulador de alimentação giratório: o divisor giratório da came da precisão de 4 posições, 1 folha polar que alimenta, 2 da posição posiciona a detecção do CCD, 3 produtos qualificados posição na braçadeira da correia transportadora, 4 produtos incompetentes da posição na caixa waste.

Sistema da correia transportadora de 2.6.4.5: o servo motor conduz a correia transportadora para ir distância fixa, e a correia transportadora é equipada com os dispositivos bondes, que podem eficazmente encontrar os polos.

2.6.4.6. Sistema de manipulador do corte: O servo motor ou o cilindro rodless conduzem o manipulador do otário ao movimento no trilho de guia, e sugam automaticamente acima os polos e põem-nos na caixa material correspondente

.2.6.4.7. No sistema da tampa: a estrutura da soldadura da chapa metálica, forma bonita, projeto original da estrutura do selo, impede eficazmente a poeira que cai no dispositivo.

exigências 2.6.5.Environmental

Forneça por favor o meio de uma mais baixa energia.

Fonte de alimentação de 2.6.5.1

2.6.5.1 .1 tensão AC220V + 10%

2.6.5.1 .2 a frequência é 50Hz + 1Hz

2.6.5.2. Temperatura: 5-35 C

Temperatura de armazenamento: 0-40 C

2.6.5.3, fonte do gás: 0.4-0.6MPa

Umidade 30-80% de 2.6.5.4 mas não condensação.

2.6.5.5 nenhumas gás corrosivo, líquido ou exigências explosivas da cor do equipamento gas.2.6.5.6: de acordo com a placa da cor ou o número da cor fornecida pelo partido A, o computador é branco.

Compromisso da cooperação

1. Promessa nova do equipamento

Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.

2. Compromisso da confidencialidade

Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.

3. Compromisso do serviço pós-venda

(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;

(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh

(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
