I. exigências do processo de produção:

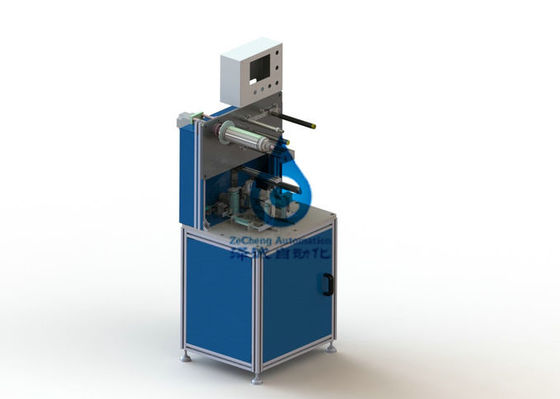

1. Função do equipamento: z-tipo laminação da conduta de pilha do poder.
2. Especificações de produto aplicáveis:
Especificação do polo da adaptação:
Largura de pilha modelo de W (milímetro) L espessura da pilha do comprimento de pilha (milímetro) H (milímetro)
Uns 90, 130, 6,2
Ii. desempenho do equipamento
1. Precisão do alinhamento entre polos: total <0>
2. Precisão do alinhamento entre o polo e o diafragma: desvio center <0>
3. Empilhando a velocidade: 1.5-2s/tablet;
4. É laminado que ajusta parâmetros na relação homem-máquina;
5. Dispositivo constante da tensão do diafragma;
6. Exposição de erro e função alerta;
7. Tem a função da varredura e de remover a eletricidade estática
8. A placa superior pode trabalhar para aproximadamente 1 hora de cada vez
Iii. unidade de função do dispositivo
Disposição do equipamento da máquina e descrição de processo de estratificação
1. O diagrama do processo da pilha de bateria após a fatura. Depois que a pilha é dobrada, a membrana estará externalizada e o papel esparadrapo será colado.
FIGO. Diagrama do processo P11.1 da pilha de bateria após a fabricação
2. A máquina inteira inclui: caixa esquerda e direita do filme do polo (2 em cada lado), à esquerda e certo (2 em cada lado) plataforma de estratificação principal de posicionamento secundária (1 em cada lado), mecanismo de abdicação da parte de polo, mecanismo movente traseiro, mecanismo principal da transmissão, sistema de controlo, etc.
3. Cada vez que a máquina conduz 200mm para a frente e para trás, o tempo movente é 0,7 segundos, e o posicionamento superior e mais baixo do cilindro toma a 0,35 segundos respectivamente, isto é, 1,4 segundos para cada pilha.
4. A plataforma de estratificação principal não se move, e o diafragma gerencie ao redor. Há 2 grupos de posicionamento preliminar e de posicionamento secundário do polo, e o dispositivo da caixa do polo à direita pode ser abaixado.
5. No lado direito da parte de polo a caixa pode mover-se, a agência é ao spacetime do diafragma do volume das baterias para fora um espaço maior. As agências antes e depois de que o movimento, não afeta as caixas da parte de polo ao redor, usando o servo motor e dispositivos móveis, movendo-se para cima e para baixo rapidamente e posicionando, USAM o mecanismo servo, caixa material movida para a frente e para trás sobre a parte de polo adotam o mecanismo servo, o dispositivo de posicionamento, um cilindro minúsculo ao posicionamento, posicionando a placa sob uma função da adsorção do vácuo.
6. Dispositivo laminado: o otário do vácuo sugou a parte de polo à máquina da laminação, esta posição tem um prato de pressão de aperto do cilindro e o diafragma, estacionário laminado senhor, dobra a parte no número de conjuntos. Laminou a audiência têm uma bomba de pressão e um mecanismo servo para assegurar-se de que o trabalho da faca todas as vezes na mesma altura, com pressão se assegurar de que as baterias permanecessem o estado de compressão, usasse o servo para baixo para controlar o aumento da espessura das baterias;
7. Libere o dispositivo do diafragma: o dispositivo tem o motor da C.C., o mecanismo constante da tensão e a instalação padrão razoável do rolo para assegurar-se de que o torque do diafragma seja basicamente o mesmo ao girar;
8. Dispositivo de transmissão principal, que tem 1.5kw um servo motor, parafuso da bola da precisão, rolamentos da precisão, aceleração rápida de começar e da parar, posicionamento exato.
Origem e configuração de componentes principais
| NÃO. | Nome de parte | fabricante | nota |
|
|
cilindro | SMC, gás pode ser | |
|
|
Válvula de solenoide | SMC, gás pode ser | |
|
|
PLC | omron | |
|
|
O motor | Yaskawa ou Japão oriental | |
|
|
O sensor | KEYENCE |
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
