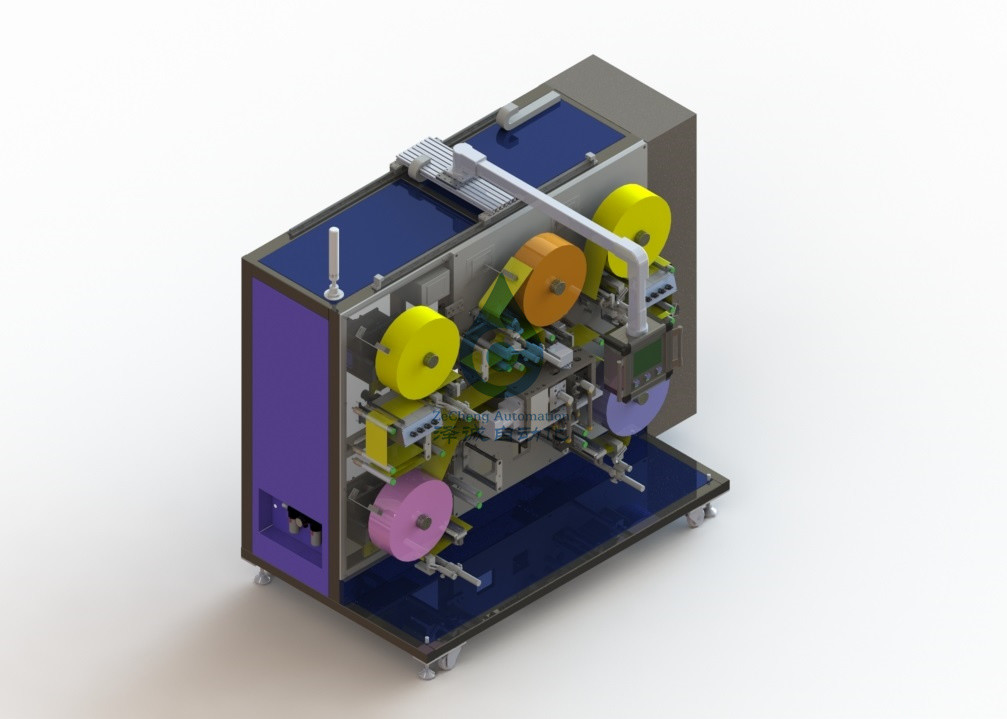

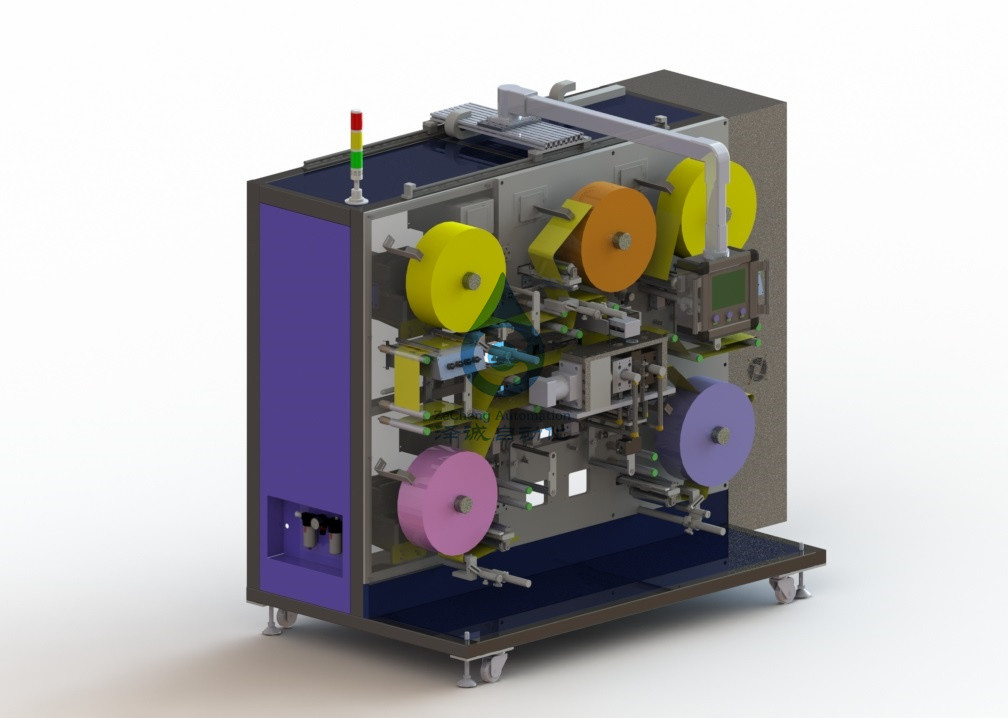

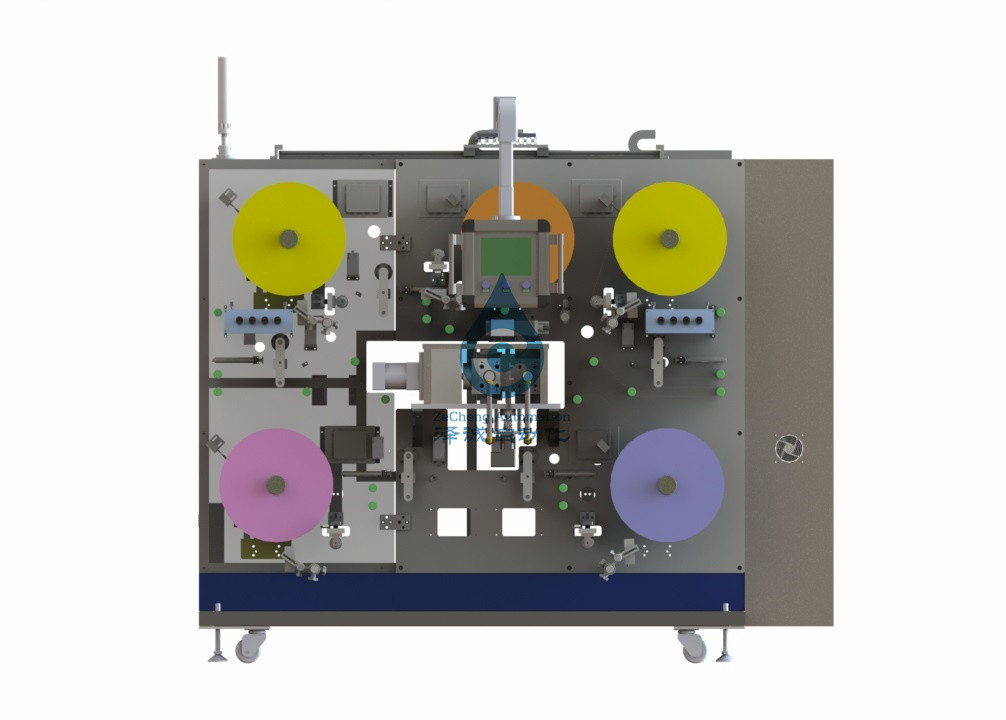

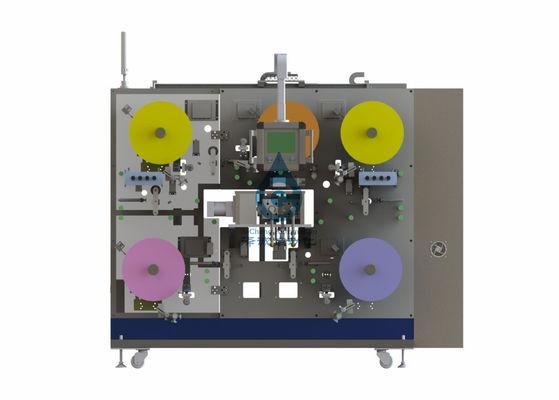

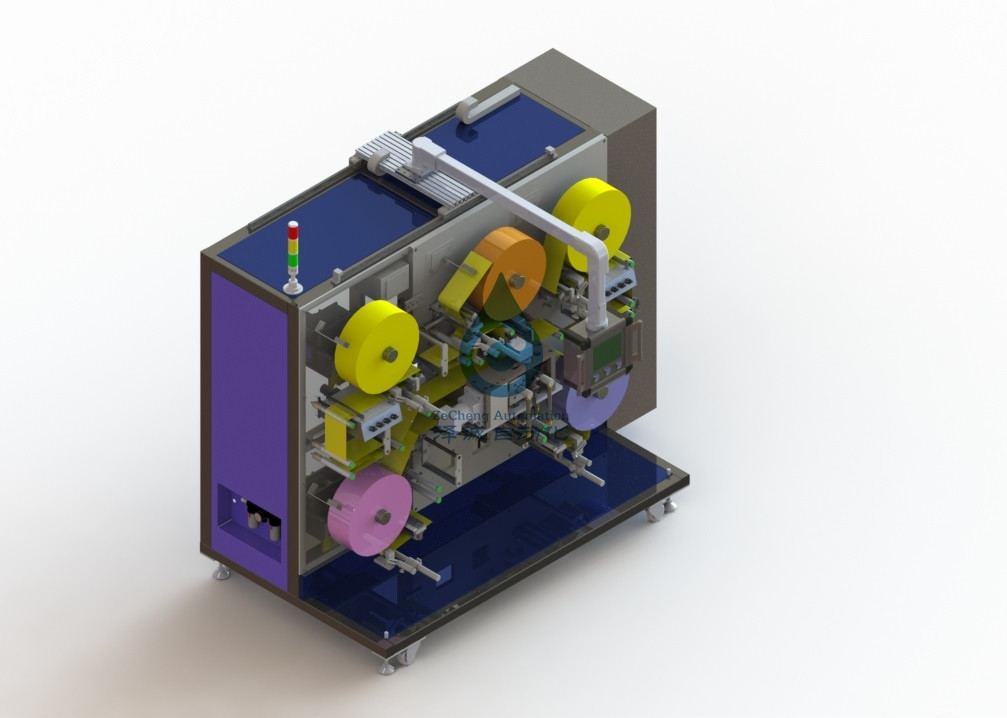

correia Ultra-fina de circuito integrado do lítio da bateria de lítio 3-50um que forma a máquina
1. Introdução do dispositivo
1.1. O dispositivo é usado principalmente formando o ânodo puro do lítio do metal da bateria de lítio de circuito integrado ou formando a folha do lítio da parte de polo positiva líquida do lítio do suplemento ao elétrodo da bateria de lítio.
A realização principal do desenrolamento automático da correia do lítio, da retificação, da tensão, de uma película protetora do desenrolamento automático, da retificação, da tensão, da película protetora de B do desenrolamento automático, da retificação, da tensão, da formação, da tensão, do rebobinamento, de uma película protetora de processos da tensão, do rebobinamento e o outro.
1,2 processo da operação do dispositivo
2, o equipamento podem adaptar-se aos materiais e às especificações de produto entrantes
2.1. Adapte à especificação da folha do lítio
2.1.1. O material fornecido é folha do lítio do metal, largura do rolo: 30mm~250mm, desvio do alinhamento do rolo: ±3mm, diâmetro interno do rolo: φ3 “.
Diâmetro exterior máximo: φ350mm
material 2.1.2: folha do lítio, espessura 0.2-2mm, precisão ±10μm, pureza ≥99.9% do metal do lítio
2.1.3. Serpenteando o erro de dobra do material entrante: 2mm/250mm;
Desvio máximo do alinhamento ±3mm da bobina.
Figura 1. diagrama esquemático da forma material da borda
2.1.4 características mecânicas: coeficiente elástico máximo da fratura: 50g/mm2
2.2. Adapte à especificação da película protetora
2.2.1. O material entrante é carretel de película protetora transparente, largura do carretel: 50mm~300mm, desvio do alinhamento do carretel: ±0.5mm, diâmetro interno do carretel: φ3 “.
Diâmetro exterior máximo: φ450mm
2.2.2. Espessura da película protetora: 0.2-0.75mm
2.2.3 materiais entrantes: lubrificação do único-lado.
3. Parâmetros técnicos do equipamento
3,1, poder total: ≤6KW;
fonte de alimentação 3,2: AC220 V±10% 50HZ;
3.3. Ar comprimido: ≥ 0.5mpa da pressão, ³ /h do fluxo ≥3m;
3.4. Fonte do vácuo: ≤ -90kpa (fornecido pelo partido A), ³ de bombeamento /h do ≥ 1M da capacidade;
3.5. Peso do equipamento: toneladas ≤1.5.
Exigência à terra da carga: 650kg/㎡;
3,6, nitrogênio: ≥ 0.5mpa da pressão, < 0="">
3,7, tamanho total: (L) 2150* (w) 1500* (h) 2000;
(para a referência somente, principalmente no tipo);
3,8, com exclusão de outros fatores, taxa ≧98% do movimento do equipamento, rendimento de produto ≧99.5%;
3,9 a capacidade de projeto do equipamento é 0-35m/min e a precisão de controle da velocidade é 1/1000.
3,10, folha do lítio na precisão do controle da região do filme do ANIMAL DE ESTIMAÇÃO (sentido da largura do diafragma e do arrasto): +/-2.0mm.
3.11. Faça o tratamento do rolo da não-vara de Tufram com o rolo que contactou a correia do lítio.
O rolo de contato com filme do ANIMAL DE ESTIMAÇÃO é feito do rolo de pouco peso da fibra do carbono.
diâmetro φ150mm de 3,12 rolos, largura eficaz 300mm, runout redondo ≤1um, precisão ≤2um do conjunto, dureza ≥HRC65 do corpo principal do rolo, dureza de revestimento de superfície ≥HRC75
3.13. A pressão de rolamento é ajustável a 10T (5T em um lado).
3,14, escala de calandragem da espessura da folha do lítio: 3μm-100μm, precisão: ±1 um.
3,15, escala calandrada do peso do filme do lítio: 1.0-10.0mg/1540.25mm2.
3,16, precisão de enrolamento do filme do ANIMAL DE ESTIMAÇÃO: ±1mm.
3.17. Todo o desenrolamento e rebobinamento da parte de polo terão a recepção da plataforma com escala.
3,18, velocidade do desenrolamento da tira do lítio: 0.26m/min (20m/min), servocontrol da precisão ±0.1%~0.2%, velocidade ajustável.
3,19, escala da correção: máximo 25mm. Precisão da correção: +/-0.2mm.
3.20. O equipamento terá a função da tensão variável e da tensão constante ao mesmo tempo. O valor da tensão é ajustado intuitivamente pelo tela táctil, e a unidade de ajuste é o ≤ 1G;
A tensão da folha do lítio pode ser ajustada na escala de 80 ~ 400GF, e a flutuação da tensão no processo de corrida da correia são inferior ou igual a ±5% (exceto a flutuação da posição do enrolamento e de término).
A tensão do filme do ANIMAL DE ESTIMAÇÃO pode ser ajustada na escala de 80 ~ 400GF, e a flutuação da tensão em processo da tomada são inferior ou igual a ±5% (exceto a flutuação da posição do enrolamento e de término).
4. Lista principal da configuração de dispositivo
| NÃO. | Nome | Quantidade | Unidade | Marcas |
| 1 | quadro | 1 | grupos | |
| 2 | mecanismo do desenrolamento da película protetora | 2 | grupos | |
| 3 | retificando o mecanismo | 5 | grupos | |
| 4 | Escolhendo a plataforma | 3 | grupos | |
| 5 | Sistema da tensão | 5 | grupos | |
| 6 | Mecanismo de enrolamento | 2 | grupos | |
| 7 | Sistema do desenrolamento da faixa do lítio | 1 | grupos | |
| 8 | Componente da movimentação | 1 | grupos | |
| 9 | Sistema de rolamento | 1 | grupos | |
| 10 | Componente refrigerando | 1 | grupos | |
| 11 | Sistema da remoção de poeira | 4 | grupos | |
| 12 | Sistema de proteção da segurança | 1 | grupos | |
| 13 | Sistema de controlo elétrico | 1 | grupos |
5. Ambiente do uso do produto
5,1 o equipamento é instalado e usado na sala de secagem.
5,2, o uso da limpeza ambiental: cem mil categorias ~ três cem mil categorias.
humidade relativa 5,3 ambiental: Umidade do ponto de condensação: -45 ° C. DO ° C ~-70.
5,4, a temperatura do ambiente operacional: 15℃ ~ 25℃.
