Multi-tamanho quadrado semiautomático mais rápido da máquina da injeção da bateria de ≥12PPM
1, operfil
O dispositivo é apropriado para a injeção líquida semiautomática das baterias. A agulha da injeção é colocada manualmente no orifício de injeção líquido no tanque do amortecedor, e o líquido é injetado em um método reverso da sução, que seja limpado automaticamente e pressurizado automaticamente.
2. aparência e tamanho do produto
| O modelo da bateria | W | L | H | H1 (coluna de A) | S (distância entre a coluna do polo e o orifício de injeção) |
| Unidade: milímetro | |||||
| 2770170 | 70 | 170 | 27 | 0-20 | ≥4 |
| 36171110 | 171 | 110 | 36 | 0-20 | ≥4 |
3. exigências e parâmetros do processo
3,1. A amostra é limpada primeiramente e injetada então com líquido, a seguir injetou com líquido uma vez, e então o vácuo e a pressão são colocados alternadamente após a injeção. A consistência da absorção é boa, a uniformidade é boa, a eficiência é alta, a precisão é alta, e a operação é conveniente e segura.
3,2. Processo líquido da injeção:
→ líquido quantitativo líquido da injeção da bomba de injeção da precisão do → da extração do vácuo da bateria no estado de vácuo da bateria, na afluência do eletrólito e na pressão automática do → da absorção, estática alternativa do baixo vácuo;
3,3. O volume líquido 0-200g da injeção pode ser ajustado
3.4. precisão ±0.5% da infusão
3,5. Eficiência de injeção líquida: 2ppm (a eficiência real é determinada de acordo com a quantidade de injetada líquida e do tempo do vácuo)
3,6 volumes líquidos da injeção CPK > 1,3
4. Exigências de equipamento
4,1. Tem as funções do vácuo que bombeiam, a injeção quantitativa do eletrólito e a injeção rápida pressurizada, de que a função da injeção rápida pressurizada pode ser selecionada e a pressão pode ser ajustada
4,2. O diâmetro mínimo da tubulação de vácuo não será menos de 12mm, e a tubulação principal não será menos de 25mm
4,3 o tubo de vácuo são somente em contato com o produto, não a divisória do eletrólito.
4,4 exigências da operação: manual que alimenta, alinhamento do equipamento do furo líquido da injeção, vácuo automático que bombeia, injeção líquida, alimentação manual após a injeção líquida.
alimentação manual do equipamento 4.4.1 e alinhamento líquido do furo da injeção: o processo da operação adota o posicionamento de utilização de ferramentas, que não pode causar dano à aparência da bateria e ao furo líquido da injeção
injeção automática do vácuo 4.4.2:
a bomba de medida 4.4.3 precisa é usada para a injeção líquida da bateria. A quantidade líquida da injeção é ajustável de 0g a 200g, e a precisão líquida da injeção é garantida para ser ±0.5%.
4.4.4 o grau do vácuo a ser alcançado antes que a injeção líquida puder ser selecionada, com o 20~1000Pa opcional.
4.4.5 nenhum eletrólito serão pulverizados ou escapados durante a injeção líquida.
tempo 4.4.6 ereto ajustável: a fim reduzir o tempo da injeção, o dispositivo retém a função da injeção pressurizada rápida.
manual 4.4.7 que anula após a injeção líquida: simples e conveniente para carregar e descarregar.
5, condições de trabalhodoequipamento
fonte de alimentação 5,1: AC220V monofásico, escala de flutuação da tensão: ± 10%;
5,2. Ar comprimido: 0.4-0.6mpa;
5,3. Temperatura ambiental: 20-35℃;
5,4. Humidade relativa: 30-55% HORA;
5,5 lá não são nenhum gás corrosivo, líquido ou gás explosivo no local.

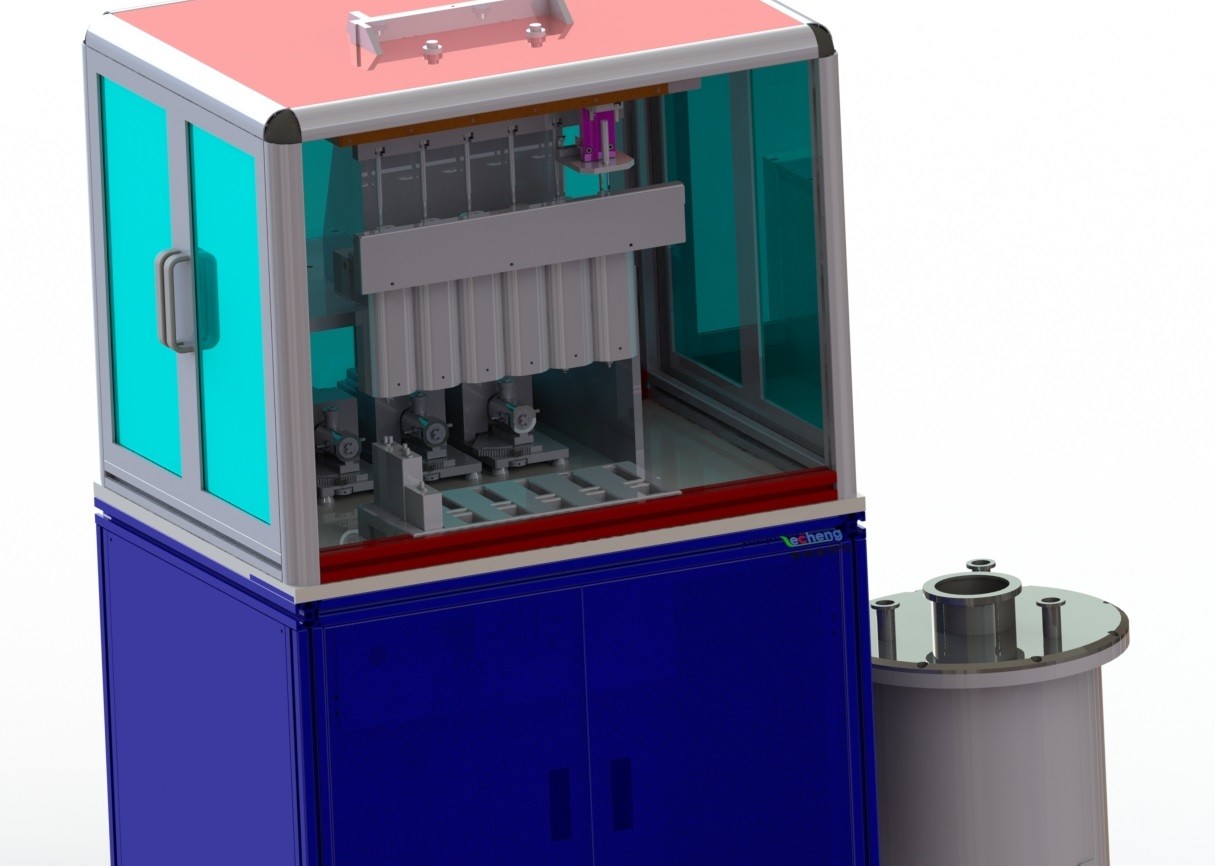

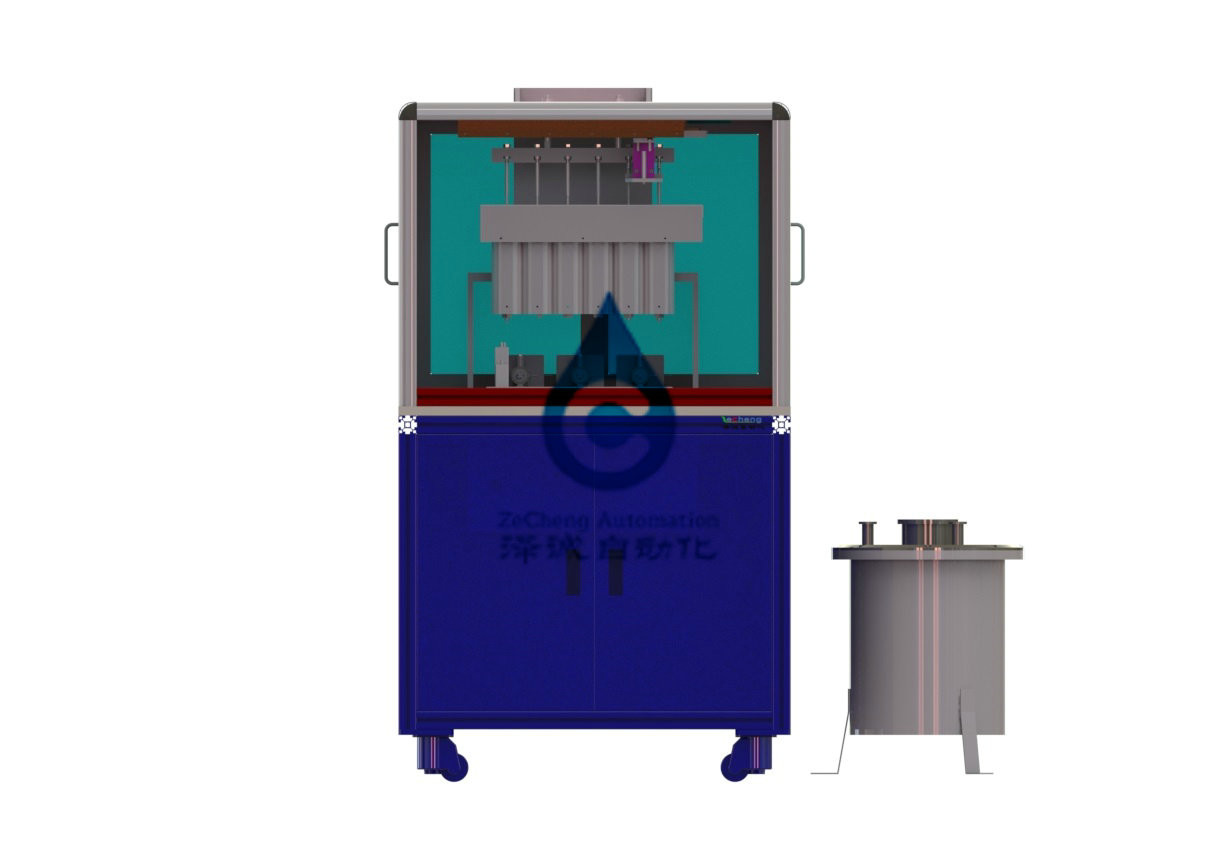

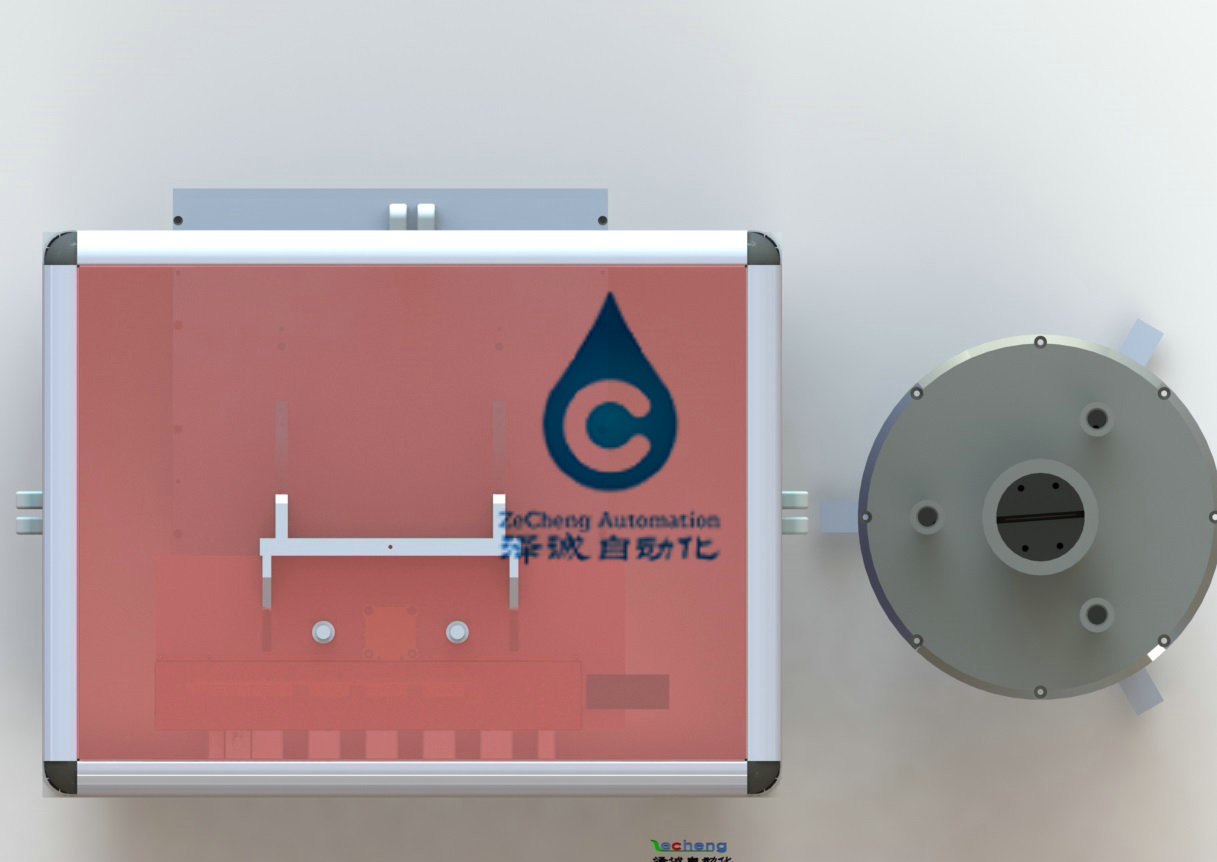

6. Desenho geral
Compromisso da cooperação
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
