Cádmio da máquina de perfuração 600KG da placa da bateria do níquel do zinco 80PPM 13KW

Cádmio-níquel de 600KG 80PPM 13KW, máquina de perfuração da placa da bateria do zinco-níquel

descrição 1.Brief da máquina de perfuração da folha do polo

O equipamento é apropriado para o processo anulando de tração-tipo correia do elétrodo de várias pilhas alcalinas tais como a bateria do cádmio-níquel, a bateria do zinco-níquel, a bateria do níquel-hidrogênio, a bateria do ferro-níquel, etc. Há dois modos de trabalho: automático e manual. O modo de trabalho automático dos trabalhos básicos, máquina de rolamento, rolos instalados na zona polar através do mecanismo de transtorte, transportando o mecanismo de acordo com o comprimento do afastamento da dimensão da parte de polo que alimenta, traz no bloco no molde do perfurador, o molde do dado superior é instalado no bloco da corrediça da imprensa, bloco para cima e para baixo o movimento no modo da movimentação será ficado situado no molde extremamente do corte da correia em fatias. Através do furo anulando no centro da tabela do dado e do perfurador, as partes de polo são deixadas cair no transporte de correia sob o perfurador. O transporte de correia transmite as partes de polo à estação de classificação. A tira de polo terminada é formada no desperdício poroso incompleto da tira, que é ferida na máquina de colheita e recolhida na bobina.

parâmetros 2.Technical do equipamento

componentes do equipamento 3Main

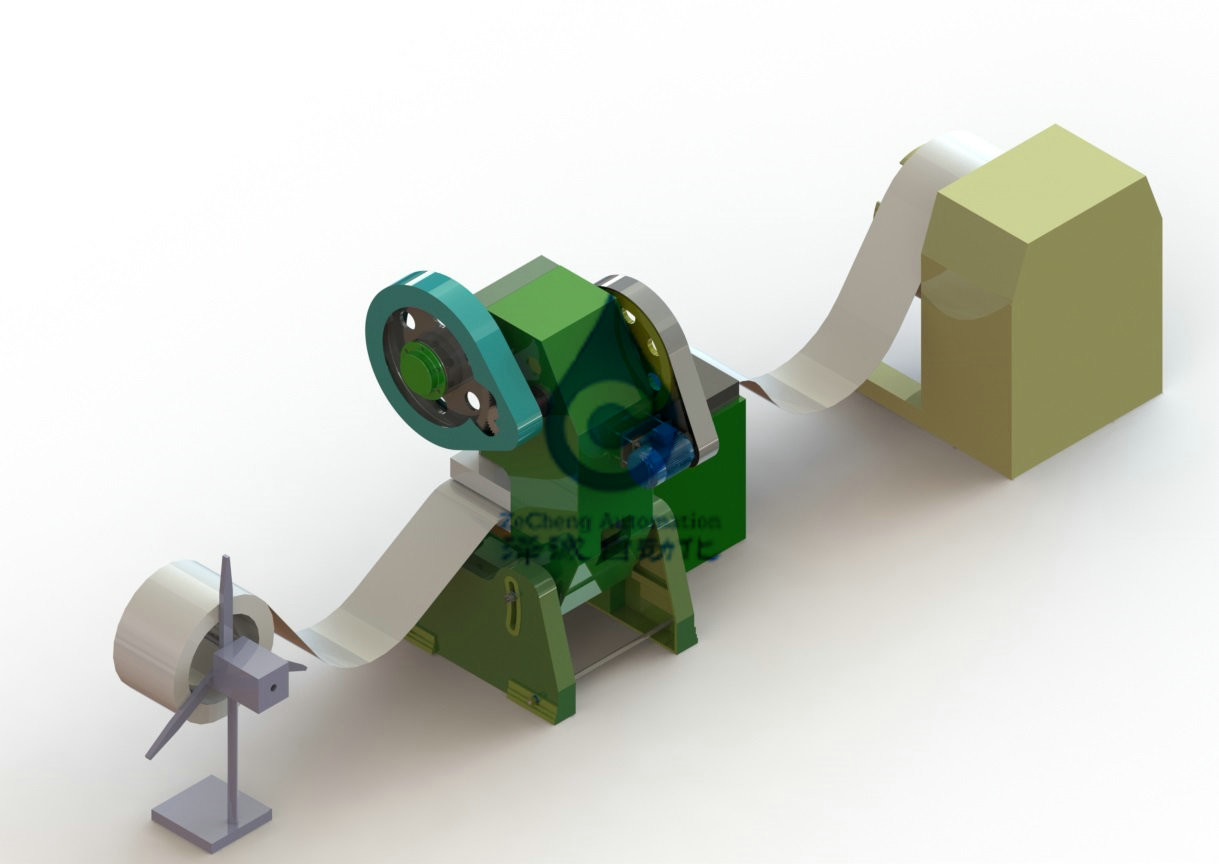

   É composto principalmente de uma máquina do desenrolamento, de um dispositivo de alimentação, de uma máquina de perfuração, de uma máquina de enrolamento e de um transporte de correia.
3,1 a composição do unwinder:

          A diferença que desenrola é conduzida pelo redutor elétrico, que é apropriado para começar frequente. Quando girado sobre, o unwinder começa desenrolar automaticamente. Quando a correia do polo cai ao sensor de um mais baixo limite, o unwinder para de desenrolar, e quando a correia do polo é puxada longe da escala da detecção do sensor, o unwinder começa desenrolar outra vez. O unwinder tem um mecanismo de travagem seguro. O diâmetro do eixo da instalação do polo superior do unwinder é 38mm. O eixo da máquina do desenrolamento é fornecido com um dispositivo de posicionamento axial para o rolo da fita do polo, e a chicana é fornecida com os pinos radiais do posicionamento e da transmissão. O unwinder tem a função do desenrolamento dianteiro e reverso. O unwinder tem um dispositivo para impedir que a fita do polo caia à terra. A posição axial da instalação do redutor do dispositivo do desenrolamento está paralela à linha central vertical do dispositivo do desenrolamento. O dispositivo do desenrolamento tem um mecanismo de funcionamento elétrico independente.
3,2 a composição do alimentador:

           O método de alimentação pneumático é adotado, e a velocidade de alimentação é ajustável e combina a velocidade da máquina de perfuração. A largura de alimentação não é menos de 220mm. A correia do polo é apertada para cima e para baixo pelo cilindro de aperto, e o cilindro de alimentação é usado para empurrar o material. O cilindro de aperto não causa dano à superfície da correia do polo. O comprimento de alimentação pode ser ajustado arbitrariamente dentro da escala de 0-300mm, e o comprimento do ajuste é indicado com números de referência. O mecanismo de alimentação tem a alimentação estável, com mecanismo de alimentação do guia e mecanismo esquerdo e direito da correia ajustável do polo do limite, que podem se assegurar de que a alimentação da correia do polo seja reta e a precisão não exceda ±0.5mm quando a borda da correia do polo é torcida. O mecanismo de alimentação e o movimento da corrediça do perfurador têm a boa coordenação, e as ações da alimentação e da perfuração e do corte não devem interferir um com o otro. O mecanismo de alimentação tem dispositivos de segurança completos e seguros. O mecanismo de alimentação tem a suficiente rigidez e não deve gerar a vibração excessiva durante a operação de alta velocidade. A altura do mecanismo de alimentação é ajustável, e a conexão com a imprensa de perfurador é firme.
3,3 composição da imprensa de perfurador:

            O tipo imprensa de OCP-80e de perfurador produzida pela indústria Co. da maquinaria de Jinfeng, Ltd. é usado, com uma pressão nominal de 80 toneladas.
3,4 composição do transporte de correia:

            O transporte de correia é instalado na parte mais inferior da máquina de perfuração. A correia adota o anel-tipo fita de pano, movimentação elétrica. O comprimento do transporte de correia deve assegurar-se de que uma extremidade possa ser conectada à parte de polo que cai do furo de perfuração, e a outra extremidade é exposta à parte externa do equipamento para aproximadamente 500mm. Uma polia é instalada na parte inferior do transporte de correia para facilitar o ajuste da posição do transporte.
composição 3.5The da dobadoura:

              A dobadoura é conduzida pela diferença elétrica para receber o material, que é apropriado para começar frequente. Após a perfuração e o corte, quando a fita da sucata é esticada ao limite superior, o unwinder para de rebobinar. Quando a fita da sucata cai ao limite mais baixo, a dobadoura começa recolher o material. O rewinder deve ter um contrapeso para assegurar a suficiente tensão na correia da sucata para assegurar a velocidade da correia na extremidade do rebobinamento. O diâmetro do eixo da instalação do carretel de fita da sucata na dobadoura é 38mm. Há um dispositivo de posicionamento axial do carretel de fita do desperdício no eixo da dobadoura. A posição do sensor da detecção da posição da correia do polo é ajustável. A posição axial da instalação do redutor do dispositivo do desenrolamento está paralela à linha central vertical do dispositivo de descarregamento. O dispositivo de recepção tem um mecanismo de funcionamento elétrico independente.
3,5 sistema de controlo:

                A placa elétrica é instalada independentemente dentro da máquina, e os componentes de circuito do poder tais como a fonte de alimentação do interruptor do escapamento, da estabilidade da C.C., o PLC para o controle, o relé, o dispositivo de controlo do motor, etc. são instalados para dentro. As conexões à parte externa são feitas usando conectores e blocos de terminais. O PLC adota OMRON. A peça do teto do cabo distribuidor de corrente tem perfurações. Os cabos e os canais de ar entre o outro equipamento são prendidos e conduzidos na parte inferior.
