Parte de polo da bateria que forma partes do elétrodo da bateria da soldadura automática da máquina

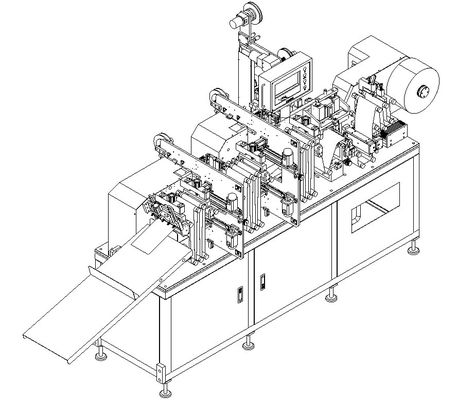

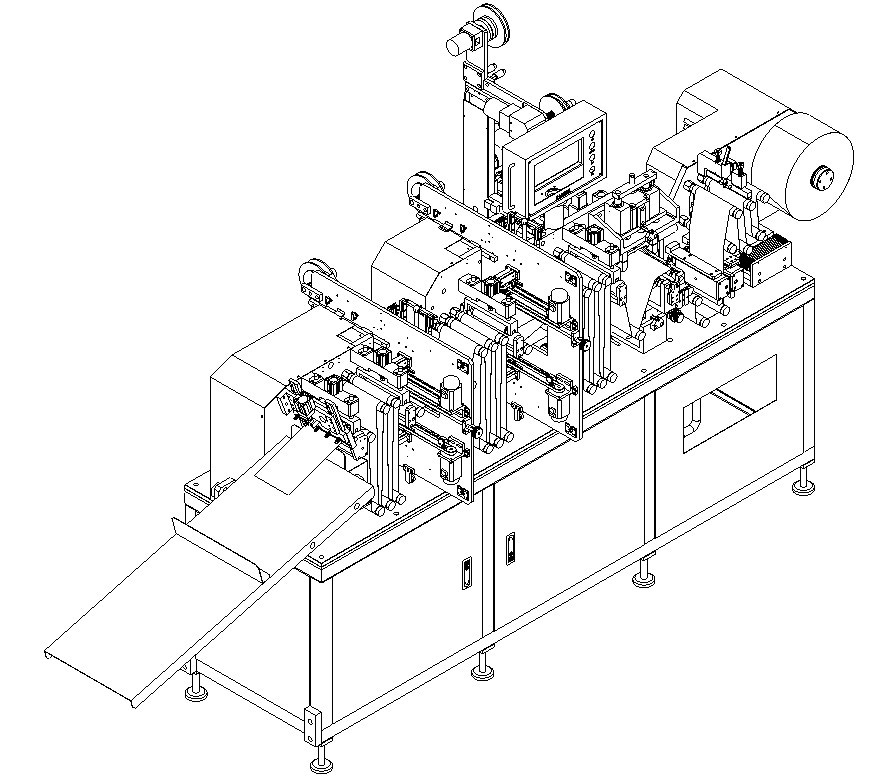

Este equipamento DYG - 145 - b é orelha que do polo negativo a máquina de solda automática é principalmente apropriada para baterias de íon de lítio separou parte positiva/negativa de orelha de solda contínua do polo, fita da proteção, corte do fixo-comprimento ou enrolamento, esta máquina é composto principalmente de um pedaço de papel e o mecanismo da ação, a soldadura da orelha do polo, dispositivo do amortecedor da placa, dispositivo da fita da vara da parte de polo, uma parte de dispositivo da remoção de poeira, de dispositivo da tesoura da placa ou de dispositivo do enrolamento, a máquina são um alto nível da automatização, eficiência alta da produção, boa consistência.
I. funções técnicas do equipamento:
1. Esta máquina é usada principalmente para a soldadura automática de partes do elétrodo da bateria de íon de lítio;
2. Cole a parte anterior e o verso após ter soldado a orelha do polo e a parte de polo;
3. A máquina adota o controle do PLC, a realização do sacos de plástico, tesoura, positivo e soldadura da placa, goma da vara, tesoura ou automatização negativa do enrolamento, para salvar muita mão de obra, a parte de polo em processo da produção para a taxa de ferimento para reduzir-se extremamente, dedicada a 18650 baterias, ao escudo de alumínio, máquina de solda da bateria do empacotamento flexível, solda da eficiência elevada e para conseguir uma colagem superior e mais baixa da vara;
4. O corte de Gap pode ser realizado após a soldadura e a gravação do polo para a máquina de enrolamento semiautomática;
5. Esta máquina tem um alto nível da automatização na produção de fatias do polo, que é composta de rolar fatias contínuas do polo e de dividir fatias contínuas do polo em tiras.

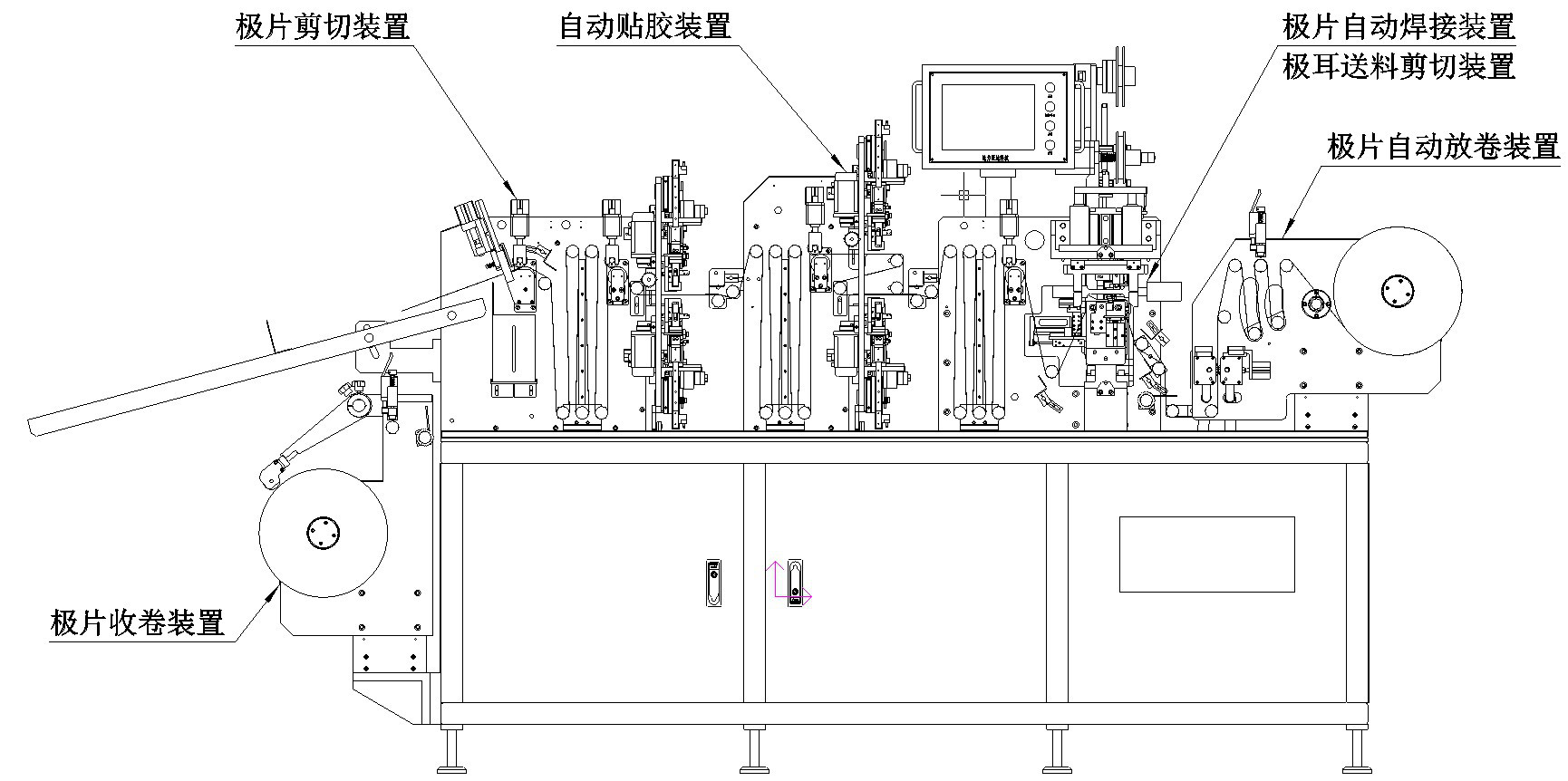

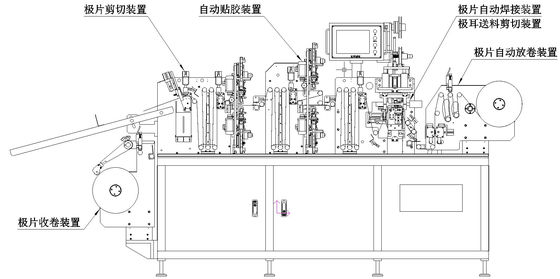

Apoio do equipamento: este grupo de equipamento consiste no corte da orelha do polo e máquina da colagem, motor principal da máquina de solda automática da orelha do polo e máquina de solda ultrassônica, dispositivo de colagem superior e mais baixo, sistema da correção do desvio e sistema de controlo elétrico.
Ii. funções principais:
1. Para a fita de embalagem antes de soldar (de acordo com as exigências de usuário), corte o comprimento do talão do polo;
2. Soldadura automática na diferença das partes de polo, que podem realizar a soldadura do único talão do polo e do talão múltiplo do polo;
3. A função da laminação no talão do polo, duas partes de fita protetora (placa negativa) ou quatro partes de fita protetora (placa positiva) podem ser coladas no talão do polo, que pode ser personalizado de acordo com as exigências de usuário;
4. Corte ou rebobinamento automático de partes de polo.
5. Equipamento de apoio: 1 produtor de cinema positivo e 1 negativo.
Lista de parâmetro do equipamento
| 2, | 4, | 6, | |
| Altura do × da largura do × do comprimento (milímetros) | 3000*1200*1700 | 3500*1200*1700 | 4000*1200*1700 |
| Poder total do equipamento | seis quilowatts | 7kw material | 8kw material |
| Capacidade total de equipamento | O material de 0,2 m3/minutos | O material de 0,3 m3/minutos | O material de 0,4 m3/minutos |
Iv. parâmetros técnicos:
| As tesouras adesivas da orelha de Polo peça |
1. Comprimento da tesoura da banda de metal: 20 ~ 45mm; (tamanho e especificações fornecidos pelo usuário) 2. Largura de banda do metal: 3 ~ 6mm; 3. Largura da correia: 5 ~ 12 milímetros (3 ~ 6mm); 4. Erro de comprimento da tesoura da banda de metal: ±0.25 milímetro; 5. Erro de posição da pasta da fita adesiva: ± 0.5mm; 6. Rebarba polar do corte da orelha: ≤±0.025mm. |
| Peça de solda do elétrodo automático |
1. Largura da fatia ≤80mm do polo; 2. Precisão de controle da correção da fatia do polo: ≤±0.2mm; 3. a pintura do polo, pintura, veste rapidamente a correia; 4. A diferença que segue a soldadura de partes de polo, o elétrodo positivo adota a soldadura da tira 25×3, a soldadura negativa do quatro-ponto do elétrodo 3×3; 5. Eficiência da produção: 20-32ppm (18650 duas orelhas monopole de borracha), a eficiência específica da produção é relacionado ao comprimento da parte de polo, da largura de diferença e do processo específico; 6. A função de estratificação automática na pole position realiza a estratificação automática, e a estratificação adota a colagem dobro simples do pão; 7, polo esparadrapo: o esparadrapo em dois sentidos, posição pode ser ajustado. |
| Tesoura da placa |
1. Erro de comprimento da tesoura da folha ±0.2 milímetro do polo;
2. Rebarba da tesoura de Polo: ≤ 0.015mm; |
Desempenho do equipamento do V.:
1) precisão alta do equipamento, baixa taxa de falhas, taxa alta da passagem do produto;
2) pode realizar a função de solda da orelha unipolar e da orelha multipolar/orelha do polo com colagem pequena/soldadura móvel;
3) tem a função automática da compensação do erro e do polo de comprimento do polo que serpenteiam o erro;
4) a máquina contém o pó da escova do polo e o dispositivo da coleção de poeira;
5) o filme do polo pode ser personalizado com duas ou quatro partes de fita protetora, para cumprir as exigências tecnologicos diferentes dos clientes da função personalizada do produtor;
6) as partes de polo podem diretamente ser cortadas e recolhido automaticamente.
compromisso da cooperação
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. En
(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
