Pilha de Ion Battery Production Line Electric do lítio do tela táctil que prende com correias a máquina
1. Bateria que prende com correias a máquina
O dispositivo é projetado para o processo da fita adesiva após a laminação da pilha elétrica, que é apropriada para que quatro ou diversas pilhas elétricas sejam revestidas com a fita adesiva ao mesmo tempo após aplainar da pilha elétrica.
2. As exigências de projeto
2.1. A bateria é empacotada duas vezes.
2.2. Não há nenhuns bolha e enrugamento após o envolvimento da fita.
2.3. Erro de posição da fita adesiva: ±1mm;
lugar do enrolamento de 2,4 fitas: a sobreposição lateral total do núcleo da bobina é ≥5mm.
2.5. Apropriado para o tamanho de pilha: pilha: 170mm longo, 100mm largo, 10mm densamente; Fita: 50m longos, 30mm largos, diâmetro interno 76mm, diâmetro exterior 150mm, espessura 0.05mm.
2.5.1. Componentes principais do equipamento
| O número de série | Composição do sistema |
Thesystem configuração |
Tipo ou tratamento |
O número de |
| 1 | Componentes da cremalheira | 1 grupo de | ||
| Construção de esqueleto soldada | A laca que coze | 1 | ||
| A placa de base | Fosfatando o enegrecimento das partes de aço | 1 | ||
| 2 | Cole um componente de borracha | 1 grupo de | ||
| O motor | R do controle | 8 | ||
| cilindro | SMC | 2 | ||
| Guia linear | prata | 1 | ||
| enlace | Fosfatando o enegrecimento das partes de aço | 1 | ||
| Rolamento linear flangeado | 2 | |||
| 3 | Sistema de controlo | 1 grupo de | ||
| PLC | omron | 1 | ||
| Tela táctil | Estado de Kunlun | 1 |
2.5.2. Parâmetros técnicos do equipamento
|
Especificações projeto |
ZBCA05A-00 | |
| Parâmetros técnicos | Eficiência (PPM) | 5 |
| Sistema de ar comprimido | Fonte de ar fornecida pelo partido a | |
| Poder total (quilowatts) | 3 | |
| Poder de funcionamento normal (quilowatts) | 2 | |

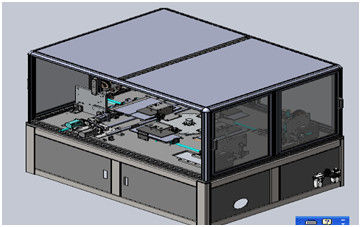

2.5.3. Perfil view2.5.4 do dispositivo. Descrição das peças principais do equipamento
descrição de processo de 2.5.4.1: o trabalho segundo as indicações da figura abaixo, depois que artificial aplainará baterias em 4 máquinas de fita da vara da estação na posição vazia 1, cada no baterias, baterias do impulso do cilindro situadas em ambos os lados, depois que quando empilhado 6 baterias, roda gerenciem o ° 90, as baterias no meio do lugar da fita da vara, vivendo em ambos os lados das baterias de aperto dos dedos, será submetido ao escritório da fita à fita nas baterias, ajustado pelo ângulo giratório da máquina de gerencio, fita que apreende em baterias, após a faca de corte para eliminar a fita, o ângulo da rotação do motor, rolo de pressão nas baterias terminará a junção adesiva nas baterias. Gire a plataforma giratória por 90° à fita adesiva que envolve a estação na parte inferior, e mova então para a frente o mecanismo de empacotamento esquerdo e direito. Cole a fita adesiva na parte inferior da pilha, e mova os mecanismos superiores e mais baixos para colar as fitas superiores e mais baixas. A plataforma giratória gerencie 90°.

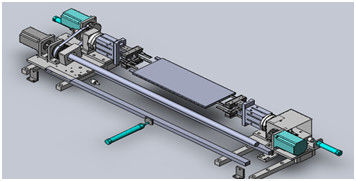

2.5.4.2. Bateria que posiciona apertando o mecanismo: quando a plataforma giratória gerencie 90°, o seguidor de CAM da bateria que aperta o mecanismo entra no cartão da placa da tração
No sulco, cada vez que uma bateria é posta dentro, o cilindro puxa a placa lateral para fazer uma determinada posição, quando a bateria é posta dentro, o cilindro empurra a placa do lado para carregar
Alinhamento do núcleo.
2.5.4.3. Mecanismo da fita adesiva no meio: aperte a pilha elétrica apertando o cilindro do dedo, a fita é unida à pilha elétrica, e o motor é girado.
Envolva a correia de borracha em torno da pilha elétrica, o cortador da correia de borracha eliminou a correia de borracha, o motor gerencie o ângulo ajustado outra vez, e o rolo de imprensa superior cola a colagem da cauda no cell.2.5.4.4 elétrico. Sistema de controlo: a máquina é equipada com a placa elétrica independente, o interruptor do escapamento, a fonte de alimentação da estabilidade da C.C. e os outros componentes de circuito do poder, PLC do controle, relé, dispositivo de controlo do motor, etc. E conexão externo, usando conectores e a tabela terminal. O PLC USA OMRON. O teto do cabo distribuidor de corrente é perfurado parcialmente. Os cabos e os canais de ar entre o outro equipamento são prendidos e conduzidos abaixo.
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. En
(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
