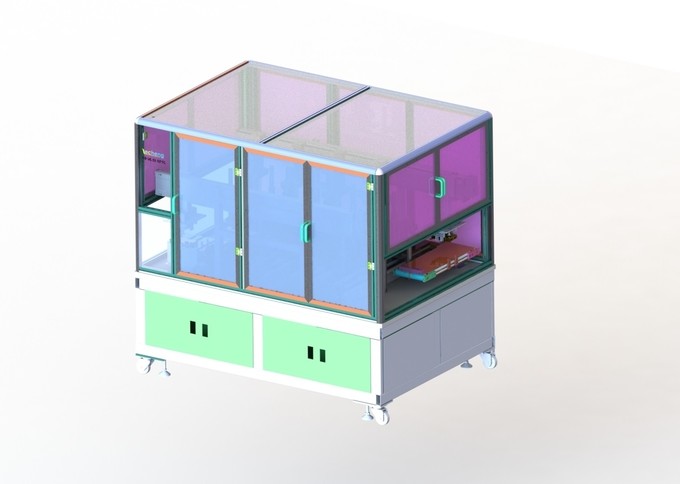

4 máquina de pressão quente de Ion Battery Production Equipment 5PPM do lítio da estação

bateria quente do fosfato do ferro de Ion Battery Production Equipment For do lítio da imprensa de 4 estações

vista geral de 1,1 funções

A máquina de pressão quente adota a linha reta tipo de 4 estações, principalmente incluindo a mão mecânica que alimenta e que descarrega, pressionando quente automático, teste do olá!-potenciômetro e o outro função. O sensor no lugar detecta o levantamento com macaco acima da pilha de bateria depois que o produto é no lugar, e a pilha da laminação manualmente está agarrada e posta na estação da pressão quente. A pressão quente dura de acordo com o tempo ajustado, e o teste do olá!-potenciômetro é conduzido depois que a pressão quente é terminada. Refira o plano da disposição como segue:

introdução 1,3 de funções principais

1) a única linha da logística da camada é usada alimentando: a máquina de estratificação põe automaticamente uma única bateria em um gabarito da logística, e o manipulador de transplantação de carregamento agarra a bateria e põe-na em um mecanismo de pressão quente;

2) mecanismo de pressão quente: aquecimento da pressão da pilha elétrica;

A) pressão quente: pressão quente sem pálete;

B) paralelismo entre placas de pressão superiores e mais baixas: ≤±0.05mm;

C) em processo da pressão quente, tem a função do ajuste da temperatura. A temperatura da pressão quente pode ser ajustada dentro da escala da temperatura normal a 130℃. A precisão do ajuste é 1℃, e o erro aparente da temperatura é ≤1℃.In o processo de produção contínuo, a temperatura quente da pressão é controlado dentro de ±3℃;

D) quando o tempo da pressão quente é stepless e ajustável de 0 a 60s, a precisão do tempo está dentro de ±1%;

E) pré-aquecendo o tempo de elevação da temperatura: o tempo quando a temperatura de superfície da placa de pressão aumenta da temperatura ambiente a 130℃ é ≤30Min;

F) a pressão da pilha pode ser ajustada dentro da escala de 3000-5000kgf. Durante a operação contínua, o desvio da força de cada pilha está dentro de ±0.5%;

G) tratamento da bateria da anti-vara para a placa de pressão: o tratamento da bateria da anti-vara é exigido para a placa de pressão em contato com a bateria desencapada. Durante o processo da pressão quente, não há nenhuma dano ou dobra na superfície da bateria;

3) teste do olá!-potenciômetro: realize o teste do olá!-potenciômetro sob a pressão durante o processo da pressão quente.

A) tensão 0 do teste ~ 1000V ajustável, 0 ~ 1000V ajustável, precisão 1V da tensão, escala atual 0 do escapamento ~ 10mA, precisão atual 1mA, tempo 0 do teste ~ 999s ajustável;

B) o valor atual e o valor da tensão podem ser alimentados de volta ao sistema do PLC ao mesmo tempo para assegurar-se de que a precisão de procure um caminho mais curto o julgamento. O equipamento tem a função da discriminação do NG e da APROVAÇÃO;

C) após procurar um caminho mais curto o teste, o manipulador de descarregamento porá os produtos incompetentes no desperdiça a área para o tratamento manual, e os produtos qualificados serão postos na linha seguinte da logística;

1,4, lista de configurações de dispositivo preliminares

2.1.5 equipamento parameters1 técnico. Parâmetros do equipamento básico

1) poder total: ≤50KW;

2) fonte de alimentação: AC380 V±10% 50HZ, sistema de cinco fios trifásico;

3) ar comprimido: ≥ 0.5mpa da pressão, fluxo ≥12m /h;

4) peso do equipamento: ≤ 2,0 toneladas. Carga à terra: 650kg/㎡;

5) tamanho total: (comprimento) 2000* (largura) 1400* (altura) 2200; (para a referência somente, específico no tipo);

6) cor da aparência: de acordo com a placa da cor do partido a;

7) eficiência do equipamento: 5PPM (eficiência de funcionamento automático do equipamento, com exclusão de outros fatores);

8) a taxa movente do ≥ 99% do equipamento;

9) ≥ 98% do rendimento de produto;

3. Sistema de controlo elétrico

1) o módulo de posicionamento e o módulo do IO controlam o movimento do eixo e do cilindro da máquina. O sistema é equipado com a função do anti-tardiness para reduzir dano de equipamento causado pelo misoperation dos pessoais.

2) o módulo da porta de série das reservas do dispositivo e do módulo dos ethernet relação, recolhem a informação necessária pelo dispositivo, e por reservas a função de dispositivos ascendentes e a jusante de conexão
