máquina do desenrolamento do enrolamento da parte de 50m/Min Battery Production Equipment Battery polo

1
MOQ
Negotiation, email communication
preço
máquina do desenrolamento do enrolamento da parte de 50m/Min Battery Production Equipment Battery polo
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Circunstância:: Novo
Ano: 2022
Dimensão (L*W*H): (quilowatt): 1700*800*1050mm
Tensão: 220v
Eficácia: 50m/min
Peso: 500 QUILOGRAMAS
Realçar:

equipamento de produção da bateria 50m/min

,

equipamento de produção de enrolamento da bateria do desenrolamento

,

máquina do desenrolamento do enrolamento da parte de polo da bateria
Informação básica
Lugar de origem: China
Marca: ZeCheng
Número do modelo: ZC
Condições de Pagamento e Envio
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: Dia de trabalho 90
Termos de pagamento: L/C, T/T
Habilidade da fonte: 10 grupos por meses
Descrição de produto

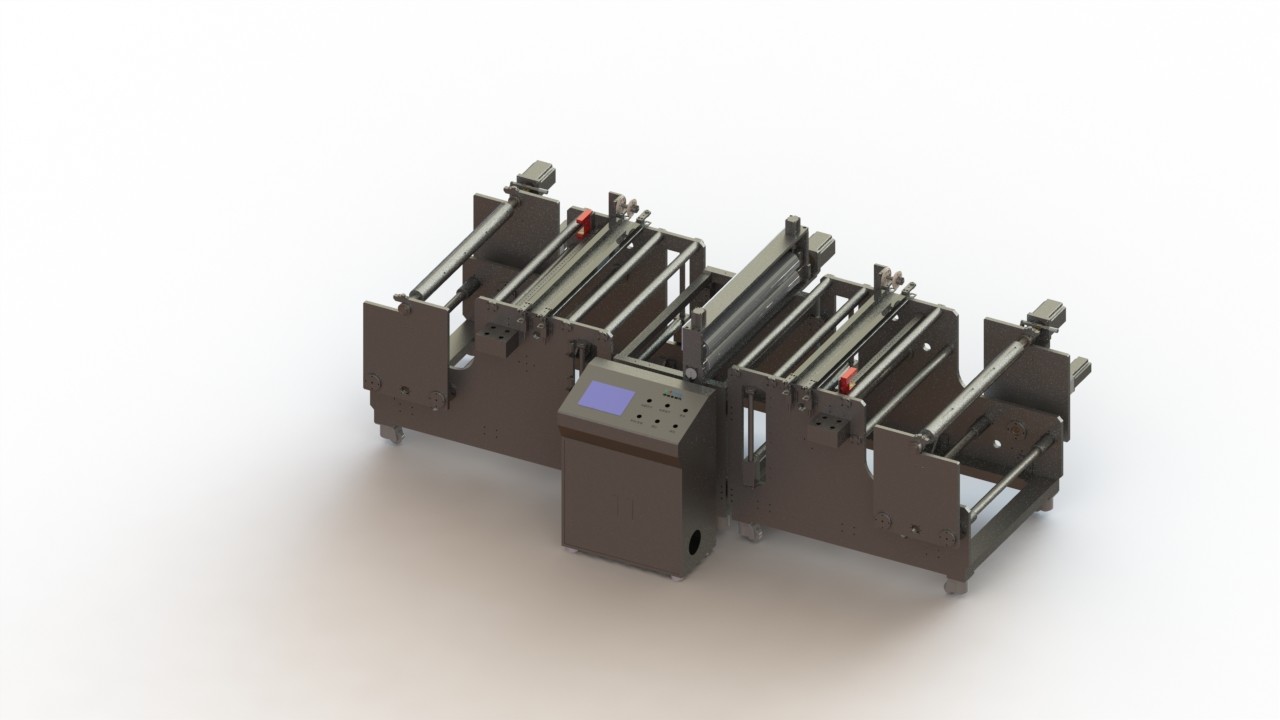

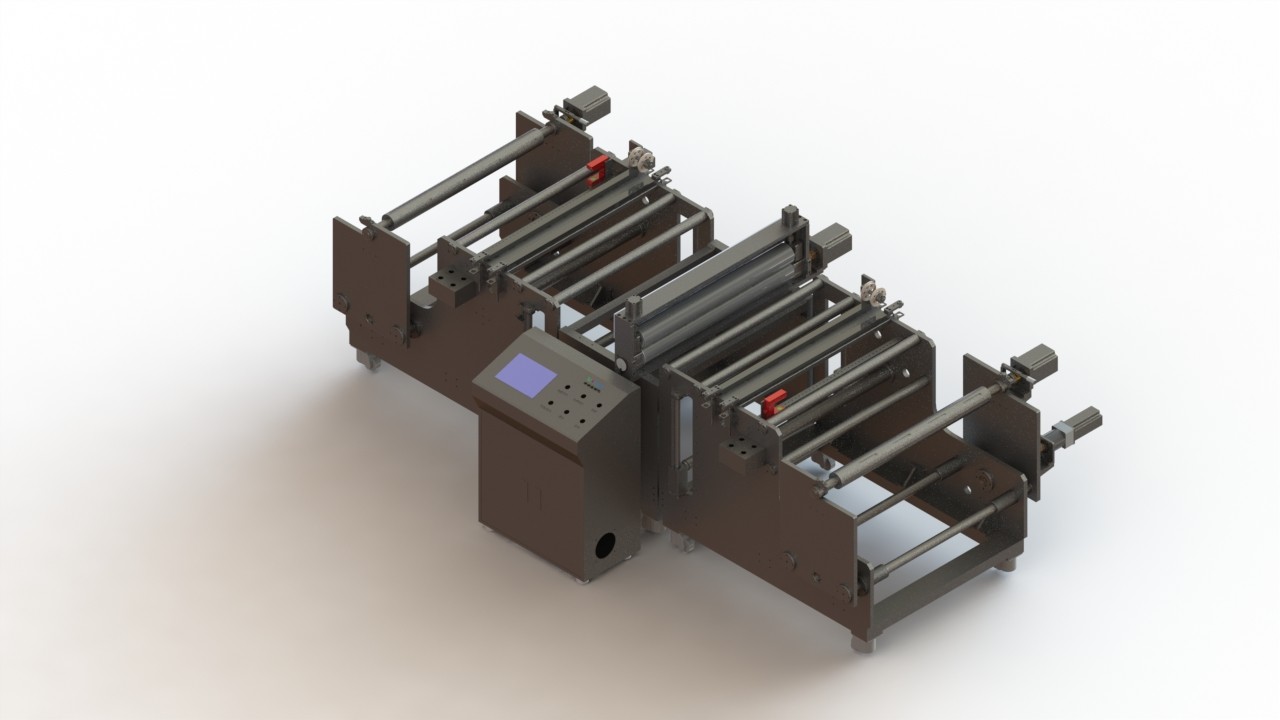

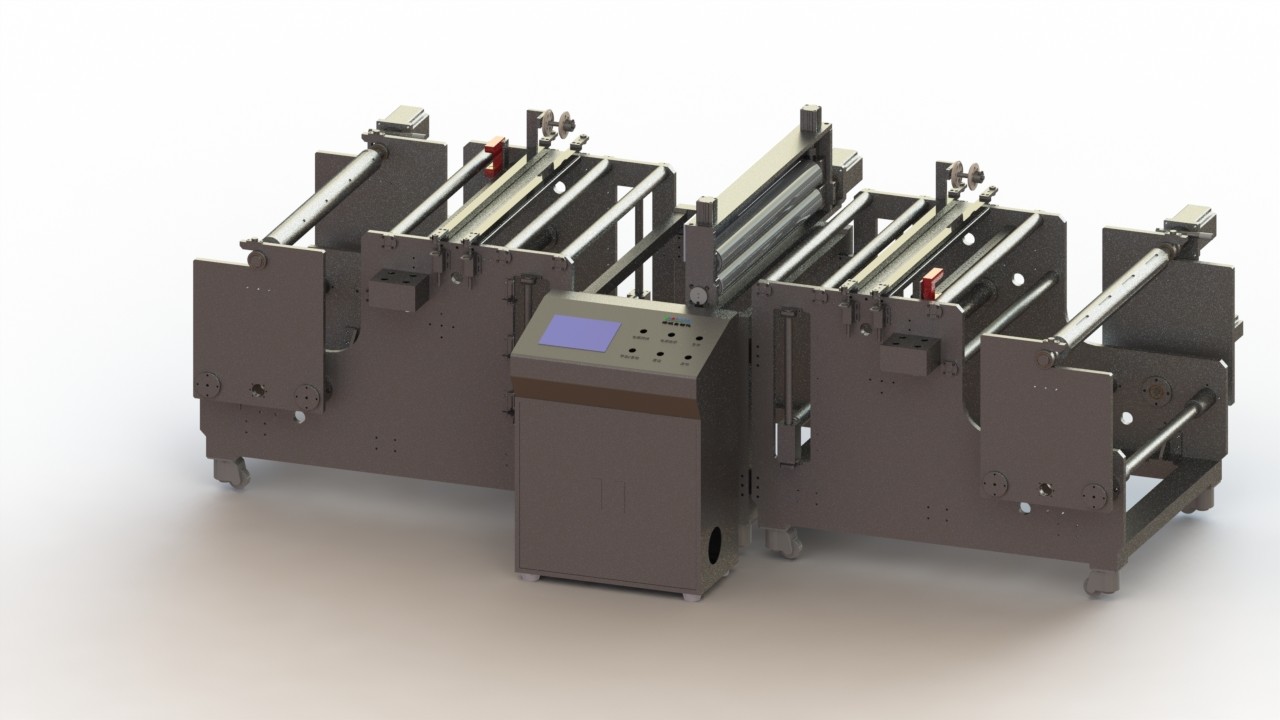

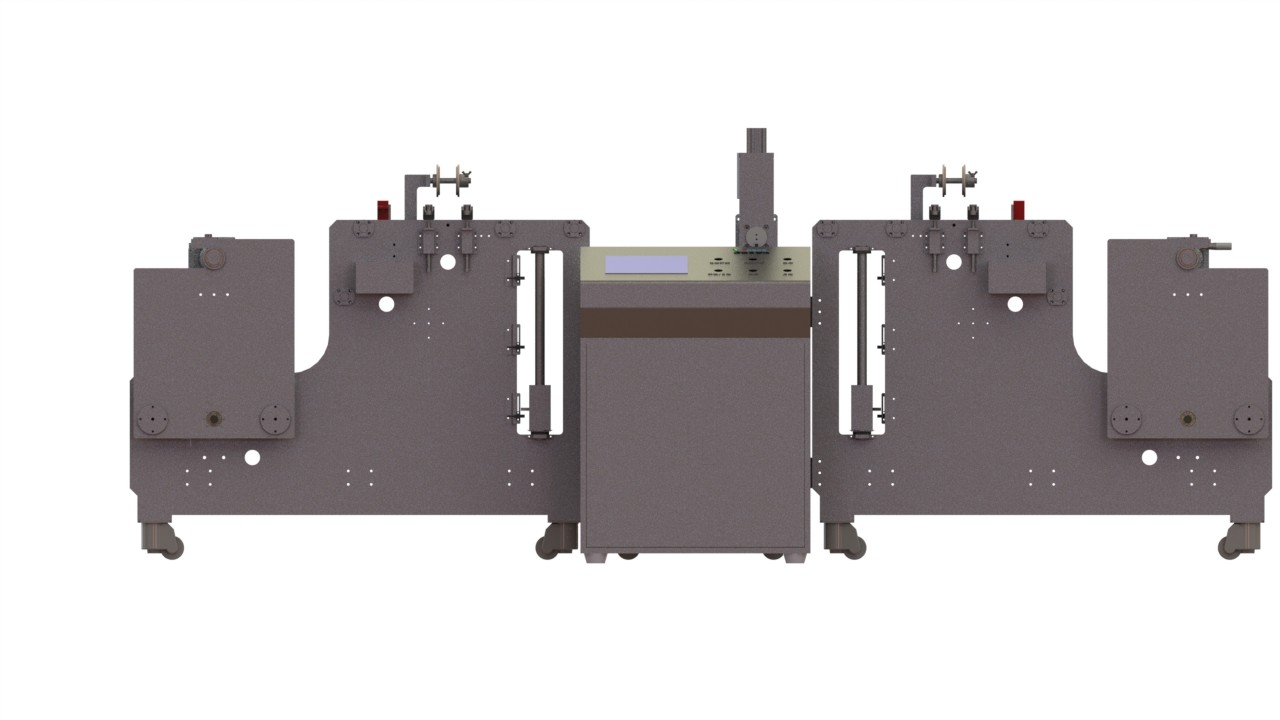

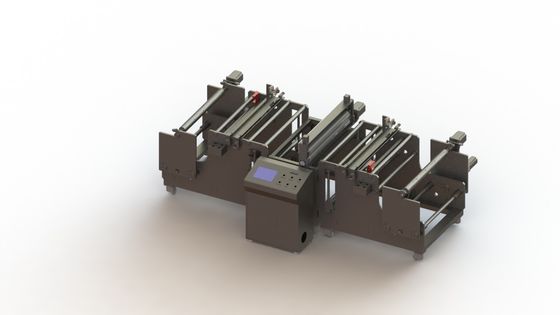

máquina inteligente do rebobinamento da parte de polo da bateria 50m/min

1. Parâmetros e exigências da parte de polo da bateria:
1,1 parte de polo da bateria: eixo inflável em blocos da expansão, diâmetro máximo do rolo da parte de polo: φ600mm (a capacidade do projeto, o tamanho máximo durante a produção é relacionada à largura da parte de polo e à qualidade da parte de polo); a largura máxima da parte de polo está 750mm, e a uma largura mínima 100mm; diâmetro interno do carretel 3 polegadas (φ76.2mm), carretel de alumínio; 1,2 controle de tensão do circuito fechado do desenrolamento: a escala do controle de tensão é 0-10Kg; 1,3 controle de tensão de enrolamento: <1n>
2. Especificações técnicas e componentes da máquina do rebobinamento e do desenrolamento:
Não.
Artigo
Parâmetros
Observações
1

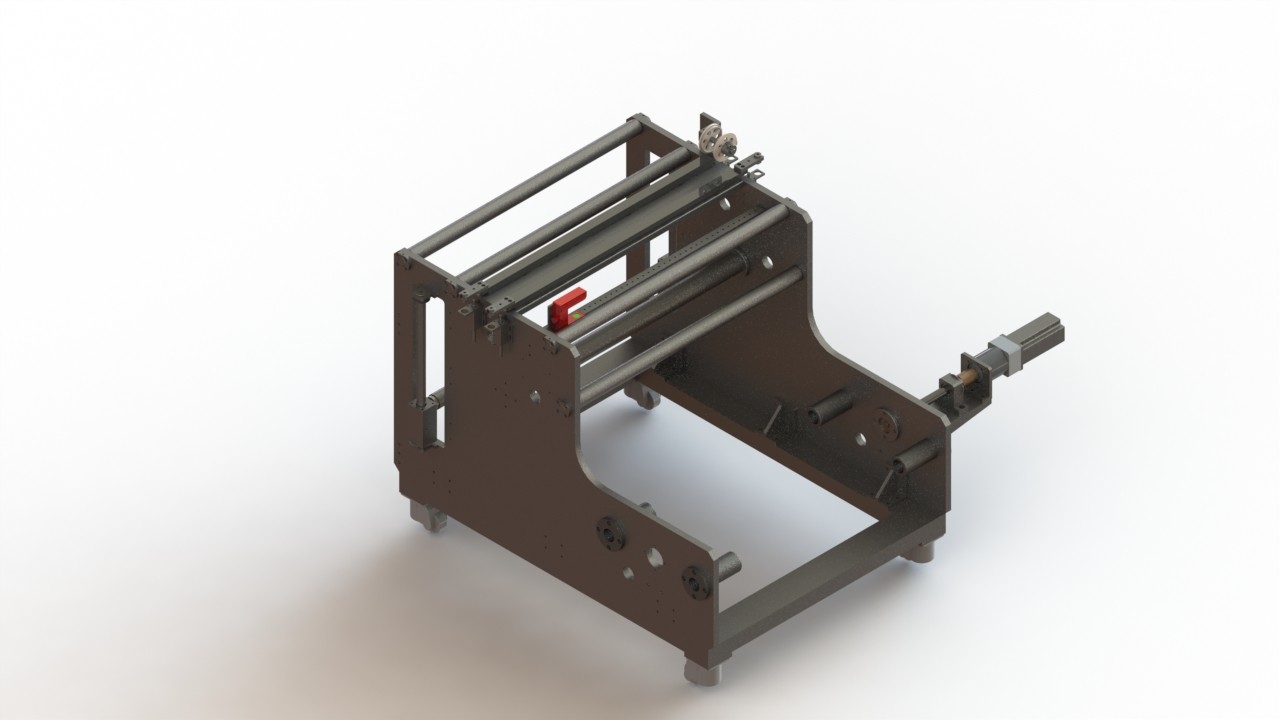

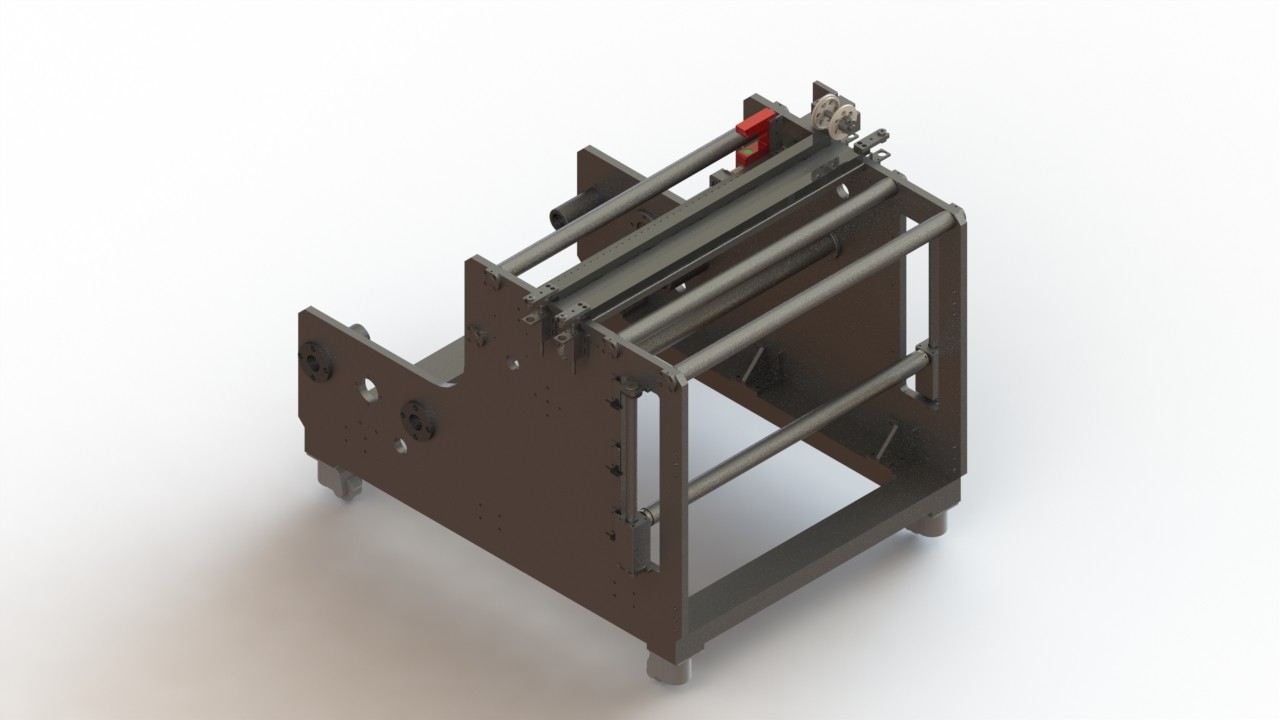

Dispositivo do desenrolamento
eixo inflável do núcleo 3-inch
MAXφ600mm
2
Mecanismo do guia do filme
φ30mm

3
Dispositivo de ajuste da tensão do filme
0-10Kg

4
Dispositivo de enrolamento
eixo inflável do núcleo 3-inch
MAXφ650mm
5
Dispositivo da correção do rebobinamento
A precisão da correção e do alinhamento é menos de 0.5mm
Mecanismo de retificação móvel linear
6
Movimentação do servo motor
Cremalheira e caixa de controle elétrica

7
Cremalheira e caixa de controle elétrica
Cartão da cor: GSB05-1426-2001 (em vez de GSB G51001-94), 61 vermelhões R02

8
Dispositivo de controle eletrônico
PLC

9
painel de controle do tela táctil
5,7 polegadas

10
Componentes pneumáticos
SMC

11
Velocidade mecânica máxima da dobadoura e do unwinder
50m/min

12
Especificações da máquina
1700×800×1050

13
Fase de emenda
Uma placa e dois cilindros

14
limpar
Sistema do vácuo
opcional
3. Pontos técnicos do projeto da máquina do rebobinamento e do desenrolamento:
3,1 o desenrolamento e a máquina do desenrolamento adotam o eixo de apoio do modilhão para desenrolar e desenrolar, e conduzem o servo motor através da movimentação de correia síncrono e do mecanismo de controle magnético da tensão da embreagem do pó para evitar a flutuação e o unevenness do desenrolamento e tensão do rebobinamento, para assegurar a operação lisa, e podem passar o tela táctil de acordo com exigências diferentes. Arbitrariamente grupo a linha velocidade do rebobinamento e do desenrolamento, fácil de operar;
3,2 o eixo do rebobinamento é equipado com um mecanismo movente linear da correção, e adota o servo motor e o sensor importado da elevada precisão para realizar a detecção de seguimento da borda da parte de polo, que pode confiantemente assegurar a precisão da correção; 3,3 o rebobinamento e desenrolar adotam a estrutura do eixo inflável, que pode facilitar a carga e o descarregamento do rolo da parte de polo;
3,4 dispositivo de condução: o servo motor conduz o rolo de movimentação com um diâmetro de 60 através do redutor para conduzir para a frente a parte de polo, e as imprensas de cilindro de pressão o rolo borracha-revestido no rolo de movimentação;
3,5 painel da operação do tela táctil: modo de controle conveniente, função inteligente do autodiagnóstico da falha; 3,6 cor: Cartão da cor: GSB05-1426-2001 (que substitui GSB G51001-94), 61 vermelhões R02, não exige a pintura do espelho, a superfície lisa sem pontos, a nenhuma colisão e os poços. 3,7 mecanismo limpando: Um mecanismo limpando industrial poderoso é usado para limpar a superfície da parte de polo. (este artigo é opcional)
4. Ambiente do uso do produto
4,1: 0.4~0.6Mpa (4-6kgf/cm), o caudal de cada ar comprimido é 10L/min, a taxa de utilização é 50%
4,2 temperatura ambiental: 20~35℃
4,3 humidade relativa: 5~55%HR
4,4 fonte de alimentação: AC220V, monofásico; flutuação da tensão menos de ±10%; fonte de alimentação: 3KVA
