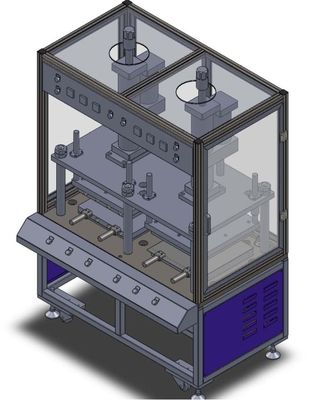

Lítio frio e quente Ion Battery Assembly Line da pilha do laboratório da imprensa do dispositivo
1. O perfil
O dispositivo é usado principalmente para flaten a pilha quadrada rolada ou a pilha quadrada após a laminação. A pressão e a temperatura podem ser ajustadas de acordo com as necessidades.
Características -
-- a bateria em cada estação é pressionada horizontalmente pelo cilindro do impulsionador do gás-líquido, e a pressão pode ser ajustada. O motor deslizante conduz o manipulador para mover-se e a bateria para mover-se.
-- eficiência elevada: estação dobro, uma imprensa quente da estação, imprensa fria de duas estações. Imprensa quente e imprensa fria. 10 PCS/min (a eficiência específica é determinada de acordo com o tempo da pressão quente e da pressão fria)
-- baixos custos de operação
Este grau do equipamento da automatização do equipamento é operação alta, manual é simples, um trabalhador pode operar 1 equipamento ao mesmo tempo.
2. Constitua
A composição é mostrada abaixo
| O número de série | Composição do sistema | A configuração de sistema | O número de |
| 1 | Sistema da cremalheira | 1 grupo de | |
| Construção de esqueleto soldada | 1 | ||
| Carcaça (chapeamento da placa) | 2 | ||
| 2 | Sistema de alimentação automático | 1 grupo de | |
| Copos da sução do vácuo | 1 grupo de | ||
| Motor deslizante | 1 | ||
| Roda síncrono da correia | 2 | ||
| 3 | Sistema térmico | 1 grupo de | |
| Ar - compressor líquido -- Li do jiu de Taiwan | 1 | ||
| Sistema de aquecimento de Up-down | 2 | ||
| Controlador de temperatura - omron | 2 | ||
| A placa de aquecimento 350 * 350 | 2 | ||
| 4 | Sistema da pressão fria | 1 | |
| Ar - compressor líquido - li do jiu de Taiwan | 1 | ||
| as instituições Água-de refrigeração | 2 | ||
| Sistema de bomba da água (fornecido pelo cliente) | 1 | ||
|
Placa refrigerando 350 * 350 |
|||
| 5 |
O sistema operacional |
1 grupo de | |
| Tela táctil - | 1 | ||
| 6 | Sistema de controlo | 1 grupo de | |
| PLC, omron | 1 | ||
| 7 | Sistema de segurança | 1 grupo de | |
| Raspagem da segurança | 2 | ||
| Interruptor de começo dobro do botão | 2 |
3. Para adaptar-se às especificações
3,1 objetos adaptáveis
O tamanho da bateria
| modelo | Largura de W (milímetro) | L comprimento (milímetro) | A espessura do H |
| ZFD01 | 40- 100(65) | 80- 200(130) | 5-20 |
3,2 parâmetros técnicos do equipamento
|
Especificações da máquina projeto |
ZLA01A | |
| Parâmetros técnicos | Eficiência (PPM) | 10 (de acordo com o tempo da pressão quente e da pressão fria) |
| Escala ajustável da largura do dispositivo elétrico | Ajustável ou substituição, referência a adaptar-se ao modelo da bateria | |
| Tempo auxiliar (s) | 2-4 (tempo da transposição da adsorção do vácuo) | |
| Pressão de funcionamento (T) | 3 | |
| Precisão de controle da temperatura | +/-1℃ | |
| Sistema de ar comprimido | Fonte de ar fornecida pelo partido a | |
| Poder total (quilowatts) | 15 | |
| Poder de funcionamento normal (quilowatts) | 13 | |
Compromisso da cooperação
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
