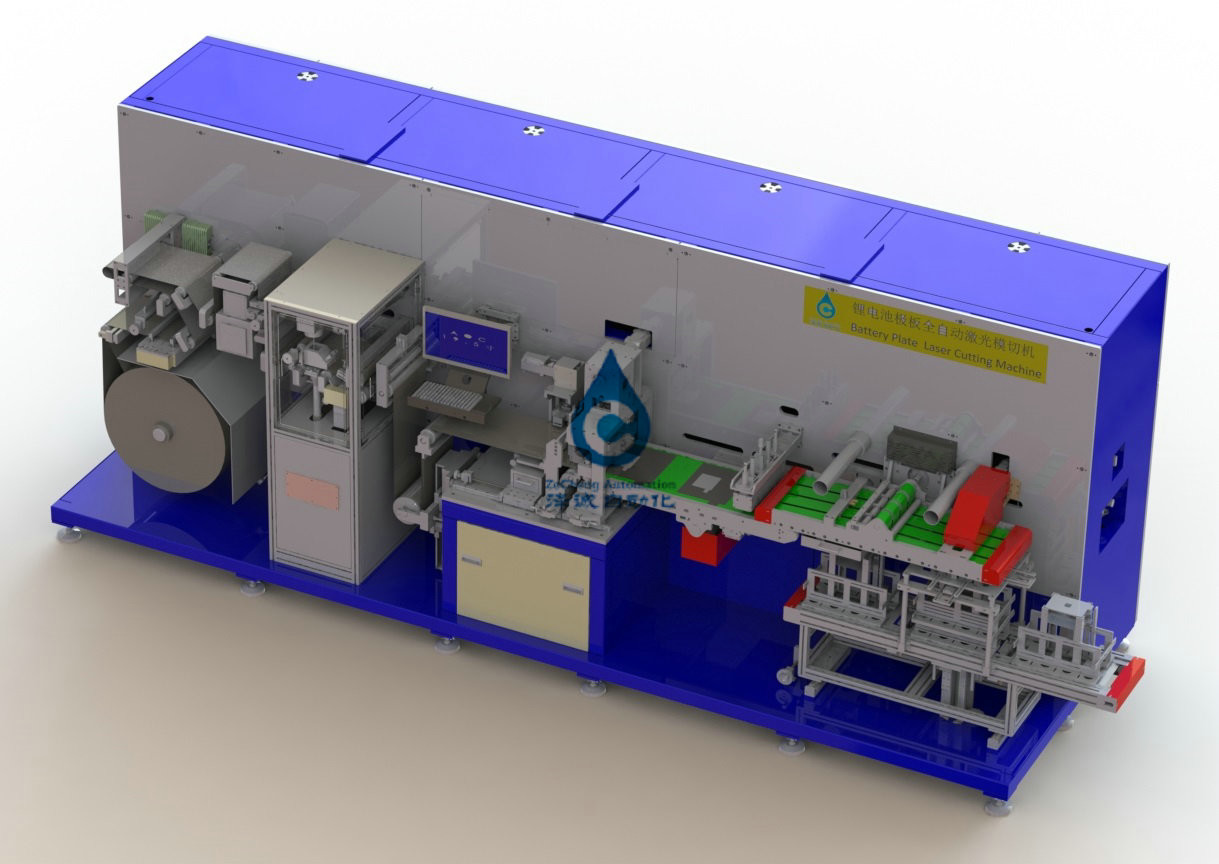

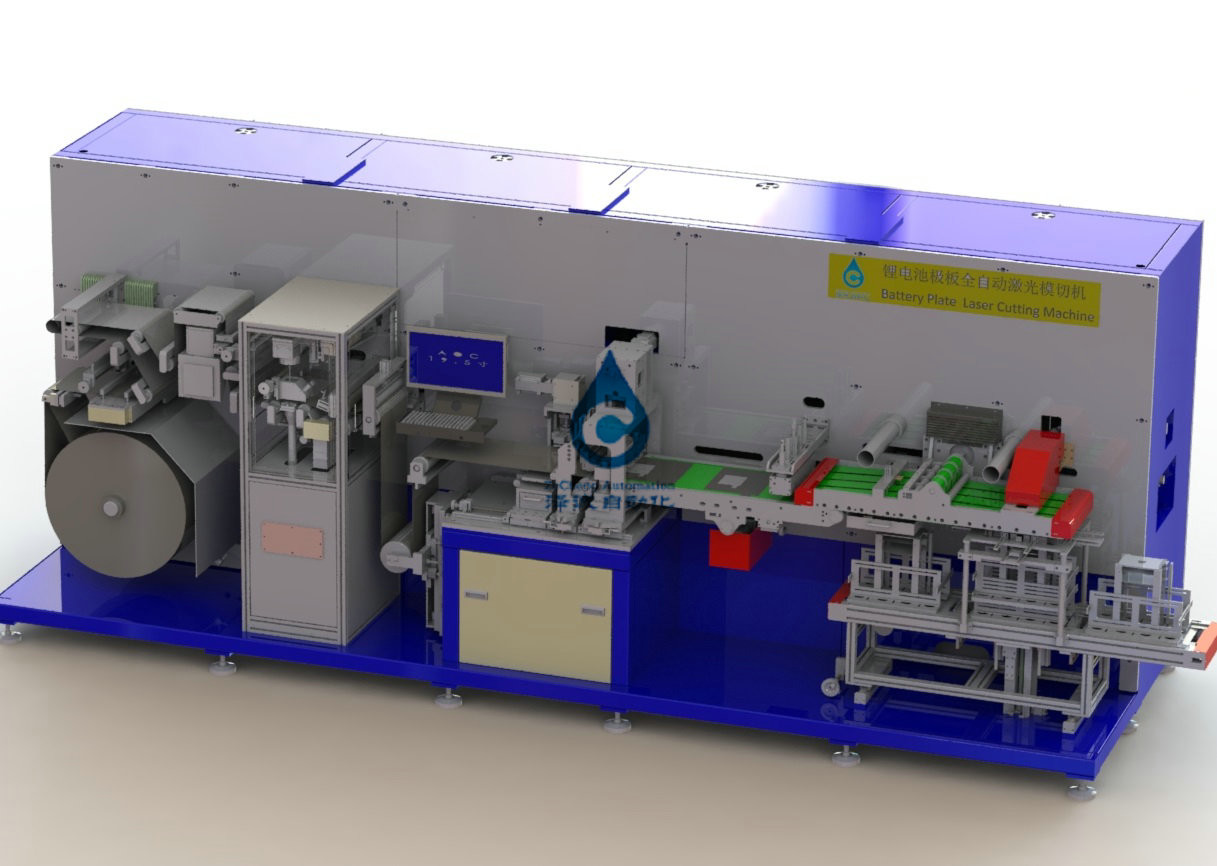

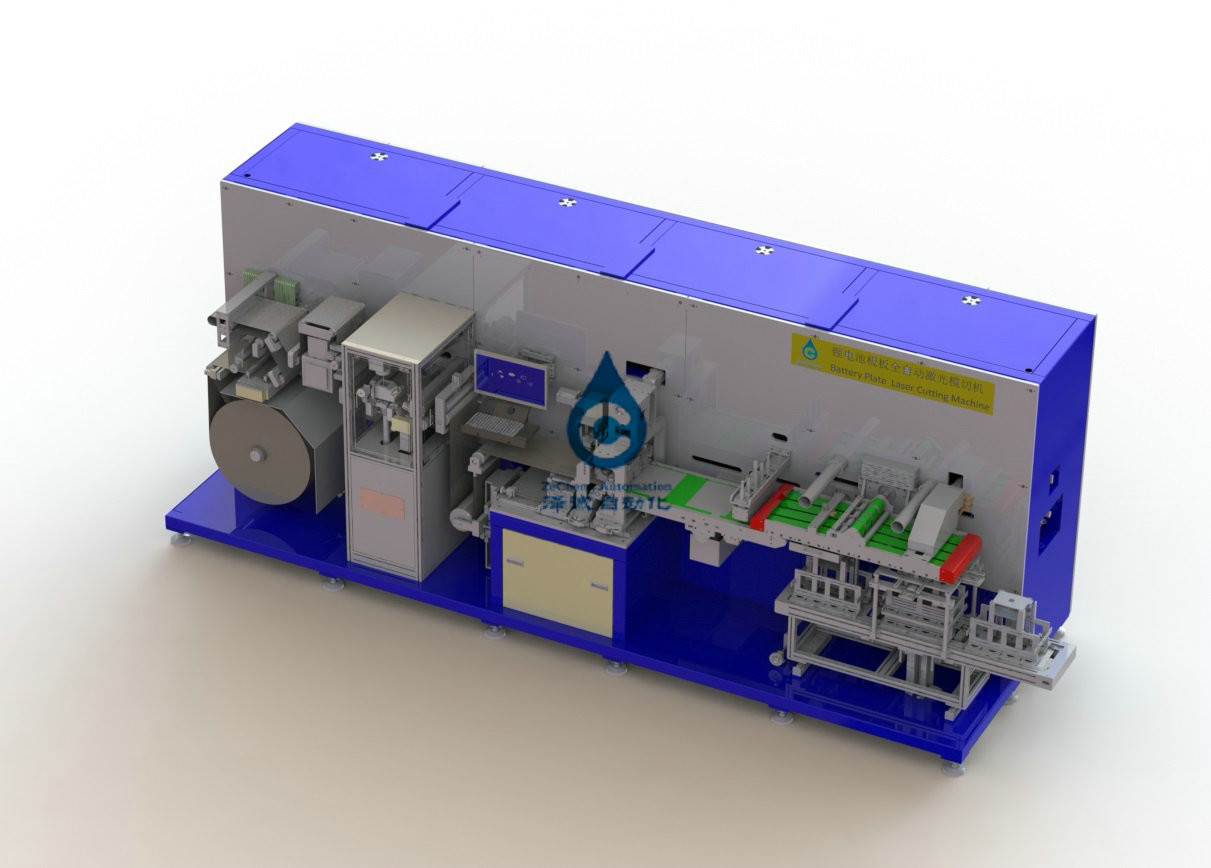

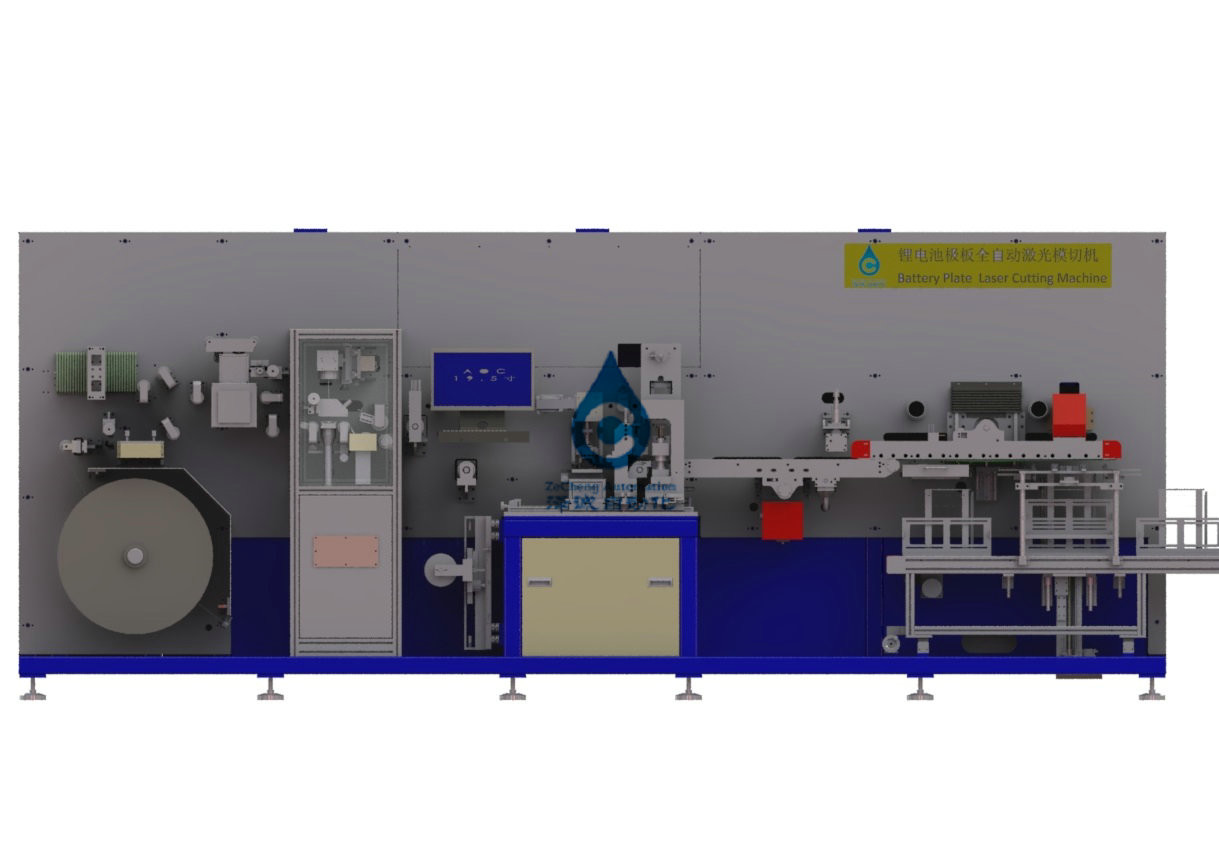

cortador do laser da parte de 3kw Li Ion Battery Manufacturing Equipment Battery polo
Descrição de produto
Cortador do laser da parte de polo de Li Ion Battery Manufacturing Equipment Battery
1. perfil do equipamento: Este equipamento

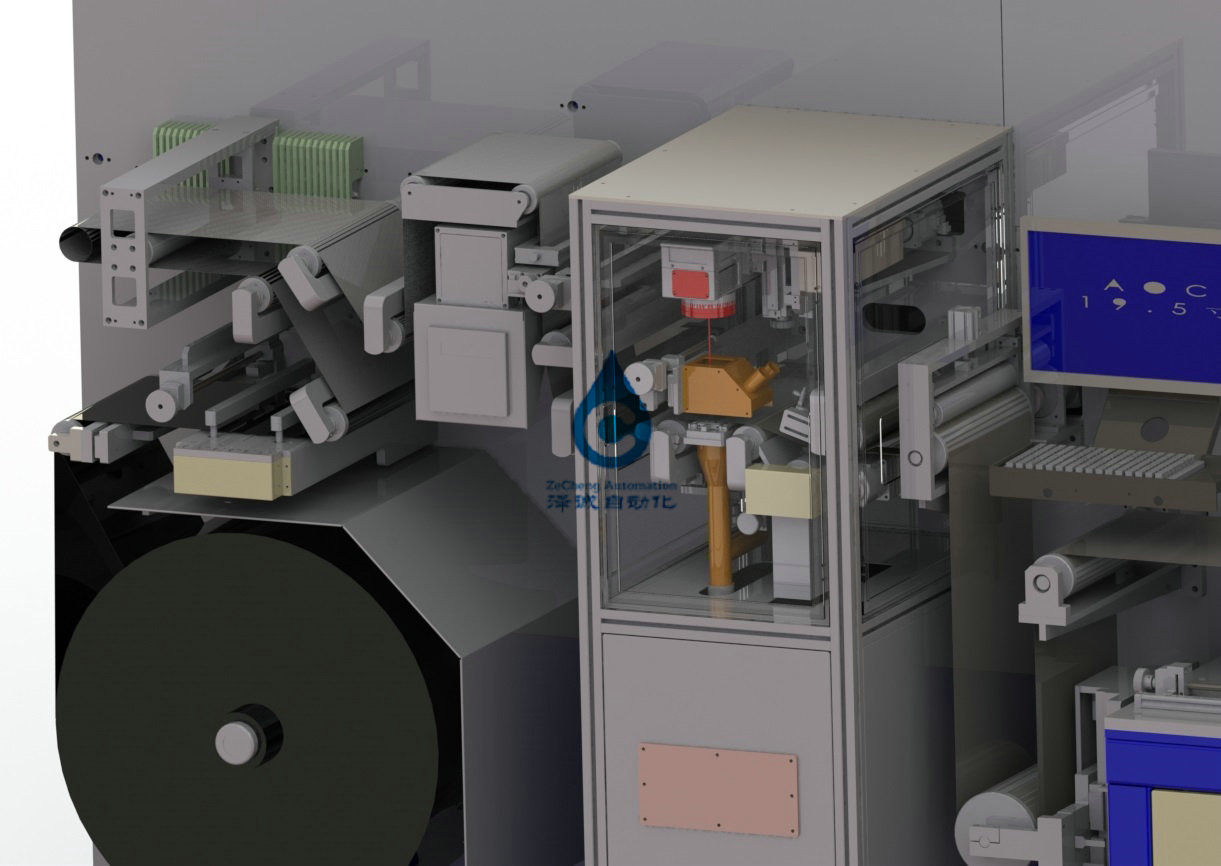

termina a microplaqueta do laser que corta o processo de baterias e de cortes laminados de íon de lítio o material contínuo da bobina na única microplaqueta. O polo artificial do rolo que rola o eixo inflável instalado ao dispositivo, o dispositivo pôs automaticamente o volume, retificando o mecanismo do processo de rolamento para continuar o ajuste automático, e controlou a tensão da parte de polo através do sistema de controlo da tensão, o mecanismo servo será transportado ao lugar da placa do corte do laser, o laser será extremamente formação do corte da orelha, cortar o lugar com uma faca de corte para a folha era cortar na única parte de polo, então à remoção de poeira da única parte de polo, com a qualidade de superfície da placa da detecção do CCD e a dimensão, produto mau foi deixado cair na caixa do desperdício, o material deconformação foi enviado à caixa de coleta material.

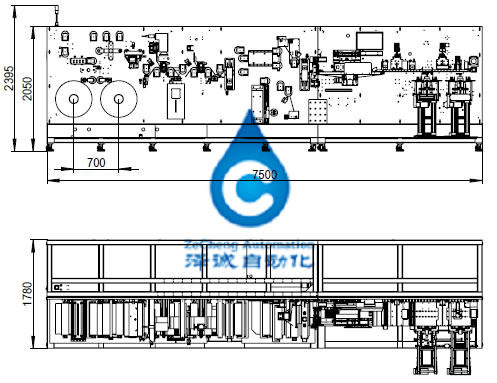

1,4 dimensões externos do equipamento: Tamanho total (milímetro): comprimento * largura * peso do equipamento da altura 7500*1780*2395 (incluindo a tampa protetora e o aspirador de p30): 6500KG
2, o espaço da adaptação do equipamento e os parâmetros técnicos 2,1 a especificação de materiais adaptáveis são como segue:
Artigo
especificações
ZCCE03A-00
Especificações materiais
Parte de polo
Comprimento (milímetros)
bobina
Largura/tolerância (milímetros)
100~300/0.2
Espessura/tolerância (milímetros)
0.05~0.25/0.005
O diâmetro o maior (milímetros)
φ650
O diâmetro interno (milímetros)
φ152.4mm (6")
Peso máximo da bobina
250Kg
3, fonte de alimentação do ambiente operacional 1. do equipamento: 380V trifásico; A flutuação da tensão é menos de ±10%; O poder máximo do equipamento é 16kw; 2. exigências do gás: pressão da fonte de ar (ar comprimido) > 6 kg/cm2, consumo máximo 50L/min, secando; 3. peso total do equipamento: 6500kg; 4. rolamento do assoalho da planta: > 800kg/㎡; 5. temperatura ambiental: 20 ~ 35℃; 6. humidade relativa: 5 ~ 55% HORA; 7. exigências do ambiente operacional: a limpeza ambiental será nenhuma menos de 100.000, e não haverá nenhum gás corrosivo, líquido ou um gás explosivo no local;
