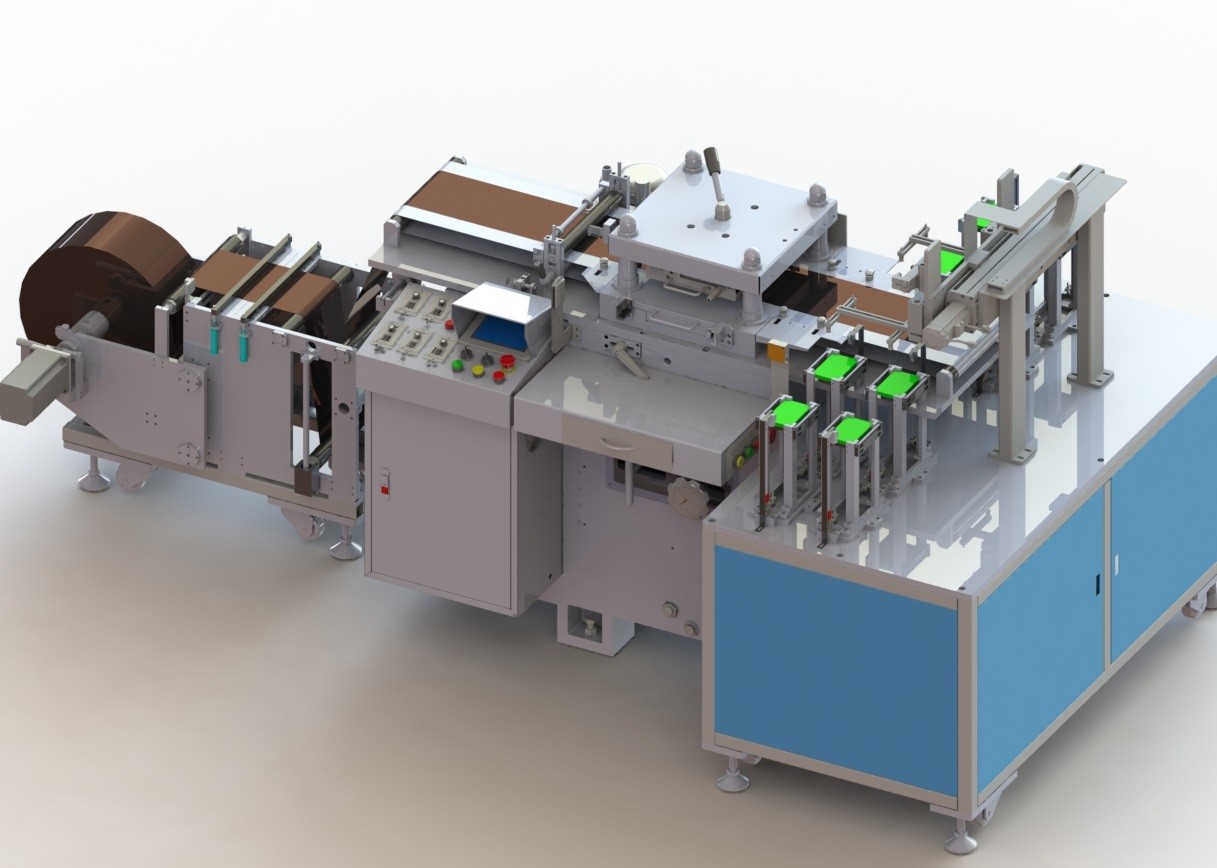

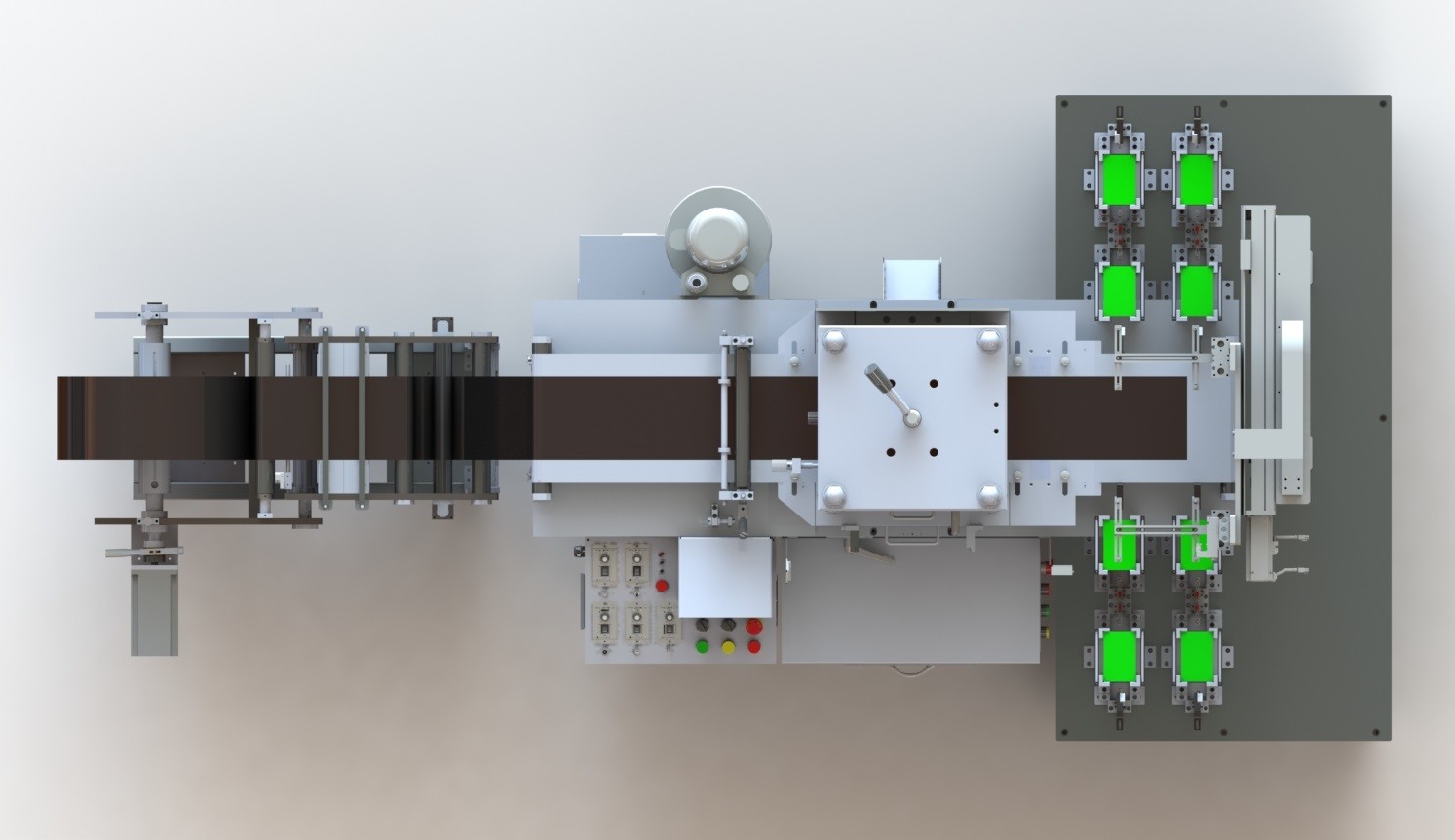

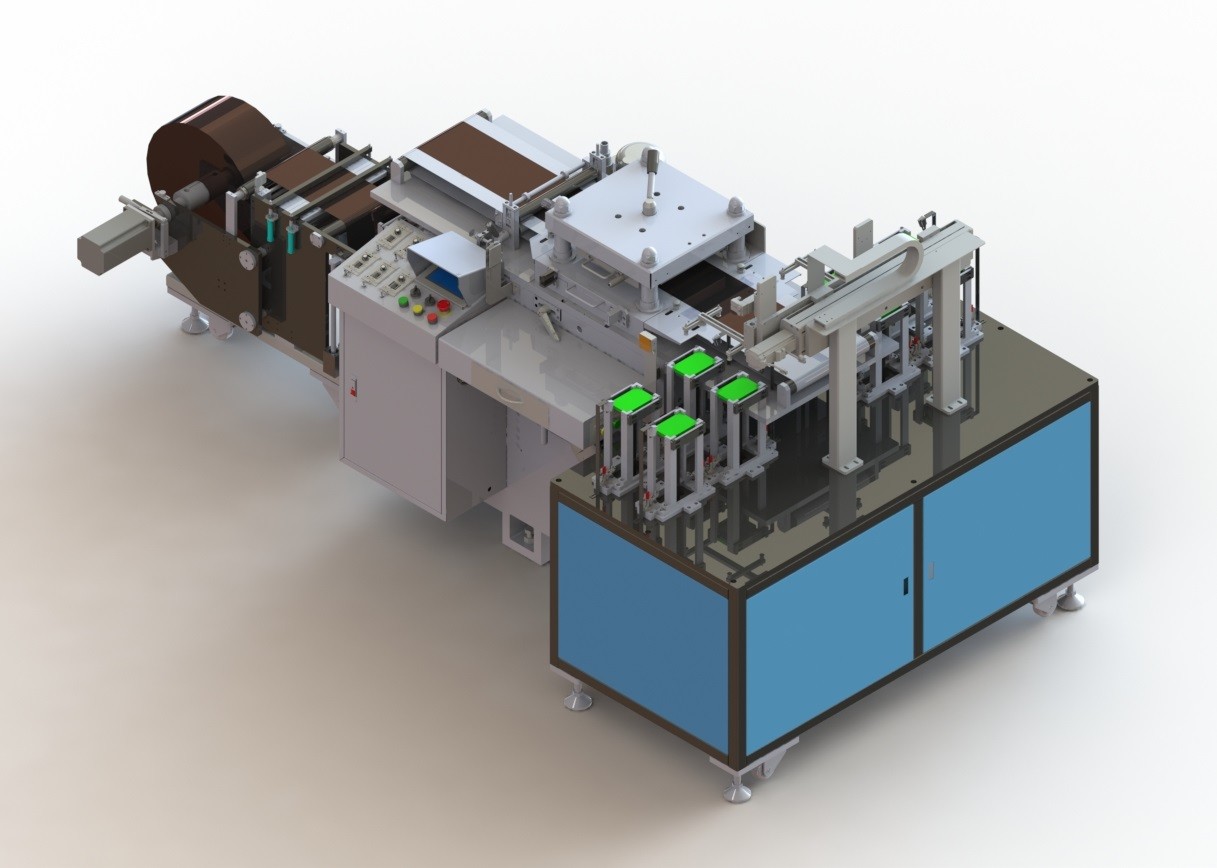

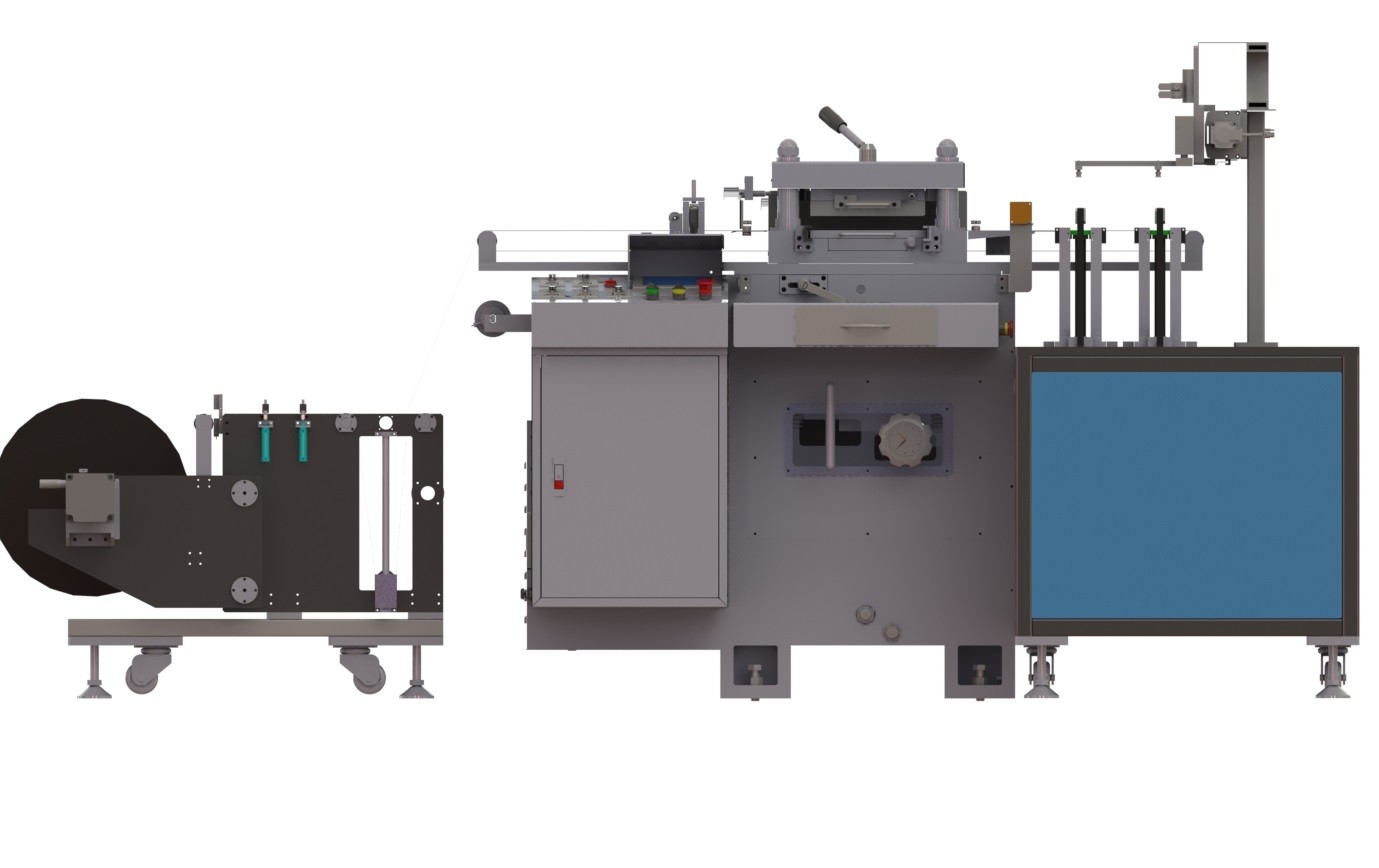

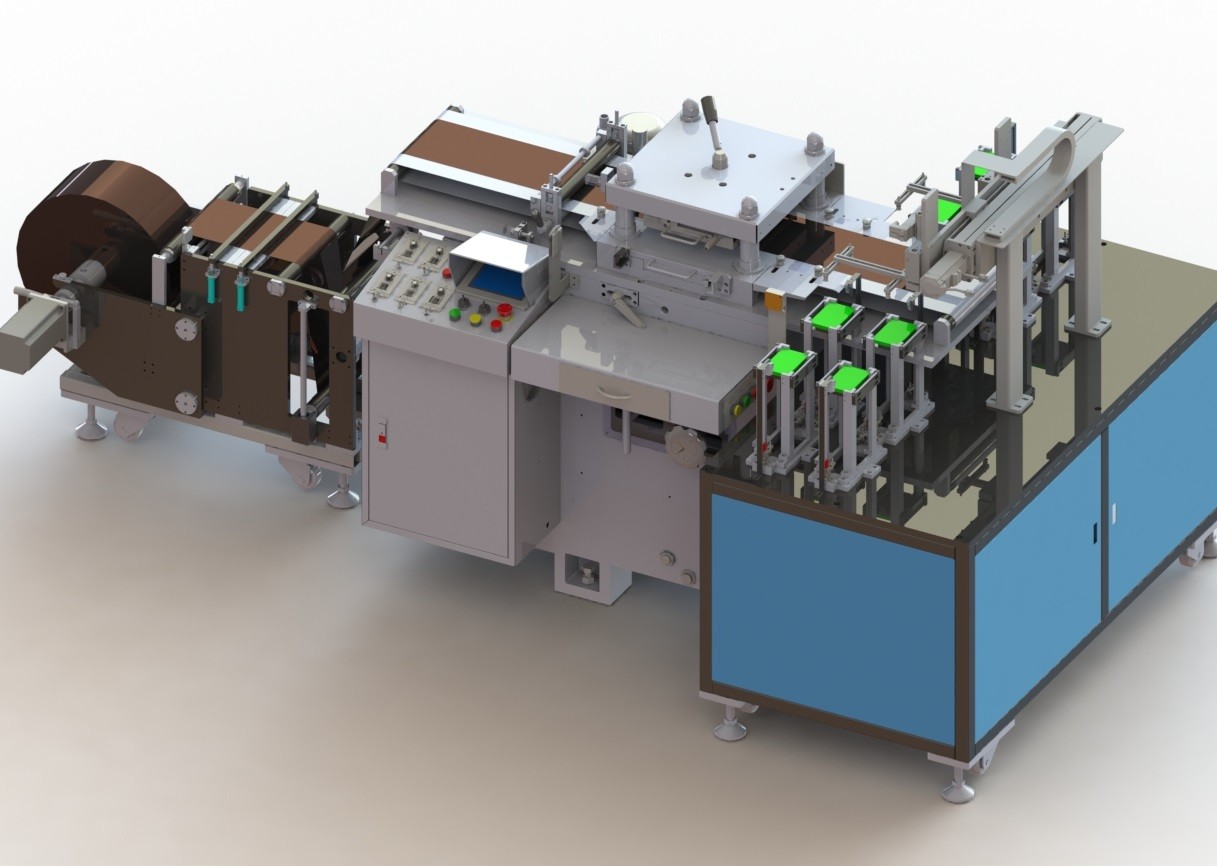

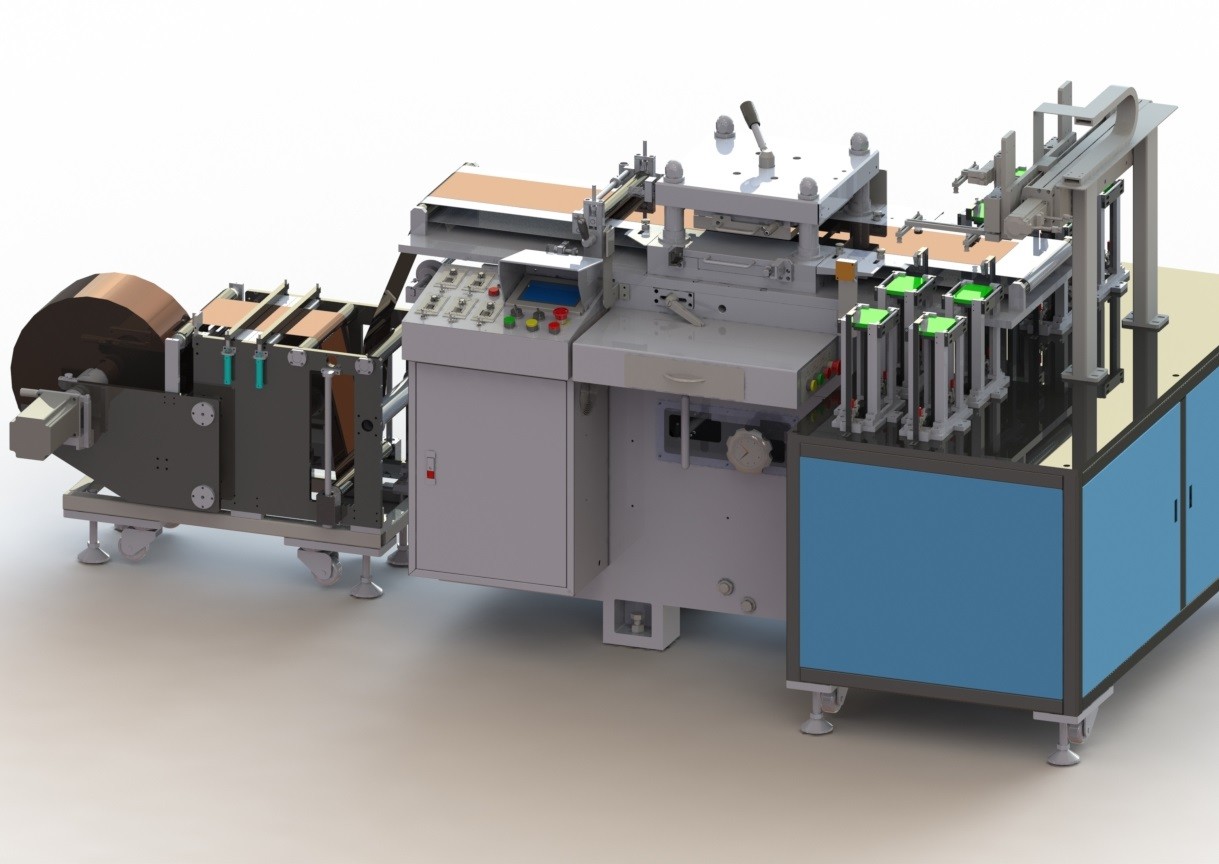

Máquina cortando 30PPM 3kw 220V do laser da parte de polo da bateria com talões de Polo

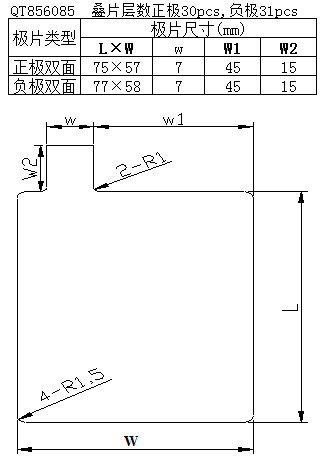

exigências do processo 2.Production: Funções do equipamento: apropriado para o talão de formação da correia da folha do polo da bateria, usado para o processo dianteiro da luva de laminar a máquina. Especificações de produto aplicáveis: 2,1 exigências materiais entrantes: material da bobina (largura da parte de polo ≤325 milímetro, do diâmetro exterior máximo do material ≤600mm da bobina); Peso máximo 400Kg, revestimento do intervalo ou revestimento contínuo. especificação 2,2 de fatias apropriadas do polo: a amostra de fatias do polo é como segue:

3. Exigências específicas 3,1. Funções do processo: após o enrolamento manual, desenrolamento automático, correção automática do desvio, controle de tensão, armazenamento material e desenho, cortar da ferramenta, remoção de poeira e coleção de poeira, coleção do material da borda, folha do polo que alimentam à plataforma de descarregamento, coleção manual e transporte. 3,2. É apropriado para o revestimento da diferença e o revestimento contínuo. As placas positivas e negativas do elétrodo são usadas para ambos. Peso máximo 400kg; 3,3. Carretel: 3 polegadas ou 76mm; Placa de borracha do laser para morrer; Função de contagem automática (visualização ótica da operação). 3,4. Há um ajuste do amortecedor ao cortar o dado com pressão ajustável; 3,5. O elétrodo positivo e negativo do cortador morre deve ser combinado com as 2 partes (citadas separadamente). O tamanho específico do projeto pode ser determinado quando o dado é feito; 3,6. Posicionando a precisão (compensação automática do afastamento): ±0.15mm; A precisão cortando da folha do polo é ±0.2mm (o erro da altura da orelha do polo é ±0.3mm). 3,7. Exigências da folha: rebarba transversal < 15=""> 10.000 vezes); 3,8. O método da remoção de poeira adota a remoção eletrostática do não-contato para evitar dano secundário causado por métodos da remoção de poeira do contato tais como a escova ou a adesão secundária da poeira ao polo; O vácuo sob a pressão negativa, o equipamento tem seu próprio aspirador de p30 industrial, e a limpeza do ar depois que a filtragem é 100.000; Após a remoção de poeira, não havia nenhum corpo estrangeiro > de 50 m na superfície do elétrodo. 3,9. Proteção da segurança: o equipamento será equipado com dispositivos protetores/dustproof, e a tampa protetora será fechado durante a operação impedir que os sundries incorporem cada estação do equipamento e a segurança da operação; A máquina cortando tem um sistema de controlo com a parada de emergência/função da pausa, cortando o lugar para ter uma marca de advertência clara, para evitar o pessoal em processo de limpar ou de vestir a faixa dos dedos ou a emergência dos acidentes 3,10 da segurança. Unidade de controle: adote mitsubishi ou o PLC do omron, relação homem-máquina do CNC do tela táctil do weilun, pode realizar a operação completa do CNC das funções principais do equipamento, cada parâmetro é ajustado automaticamente, e pode processar o armazenamento, gestão da bota, alerta da operação anormal, lâmpada do alarme da falha. 3,11. Eficiência: máquina cortando da faca positiva e negativa: perfurando 30 vezes/minuto; Se o equipamento acima pode melhorar ou assegurar a qualidade de locais estáveis e seguros, a flexibilidade do projeto/substituição compatíveis do dispositivo elétrico é convenientes e rápidas, e o custo é baixo, pode aceitar para reduzir a eficiência da produção, usa a máquina de baixa velocidade. taxa 3.12.Equipment de corrida: ≥97% 3,13. Taxa da otimização do produto: ≥99.5% 3,14 CPK: ≥1.33 3,15. Ruído do equipamento: ruído ≤75dB do equipamento. 4, parâmetros técnicos do equipamento

5, temperatura ambiental de exigências ambientais do local: 0 ~ 40℃; Humidade relativa: 20 ~ 90%RH; Fonte de alimentação: 220V monofásico, 50Hz; Escala de flutuação da tensão: ±10%; Nenhum gás corrosivo, líquido ou gás explosivo no local. Ar comprimido: 5 ~ 6.5bar, escala de flutuação da pressão: ±10%;
