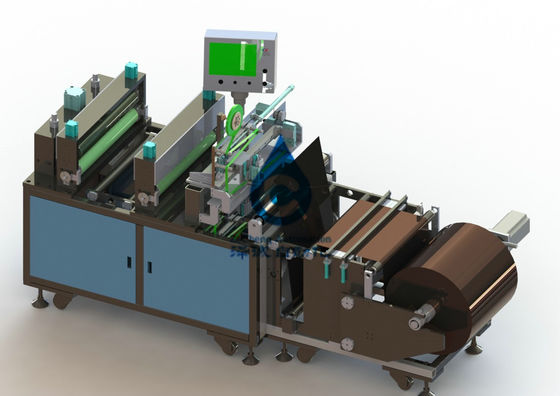

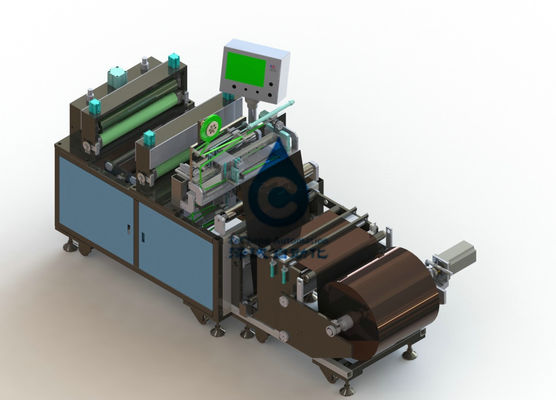

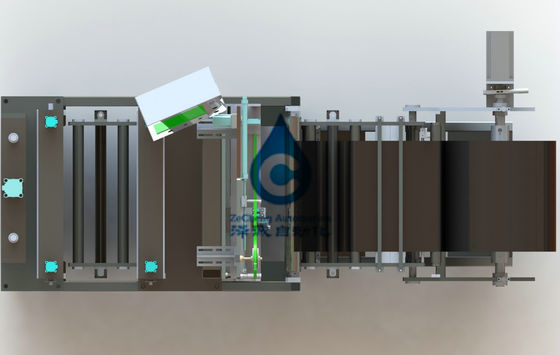

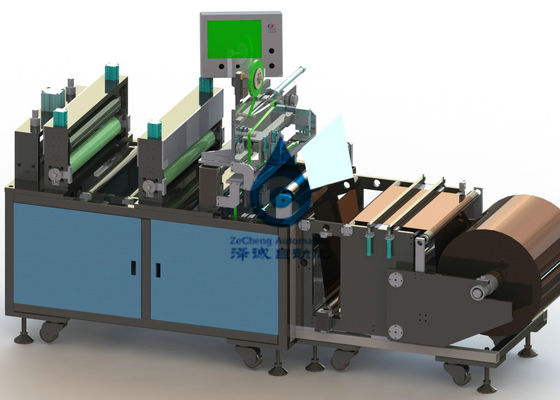

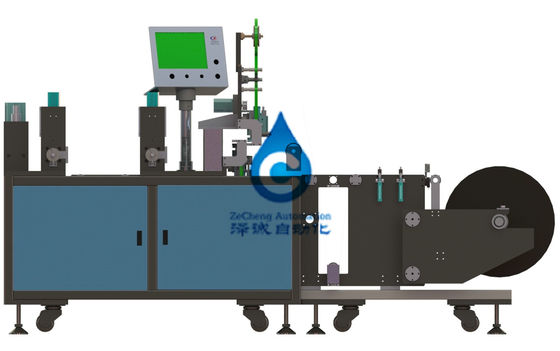

Grande correção automática de máquina de corte 12PPM da fita da parte de polo da bateria 380V

1, especificação material.
Especificações de produto

2, parâmetros técnicos

3, características de desempenho

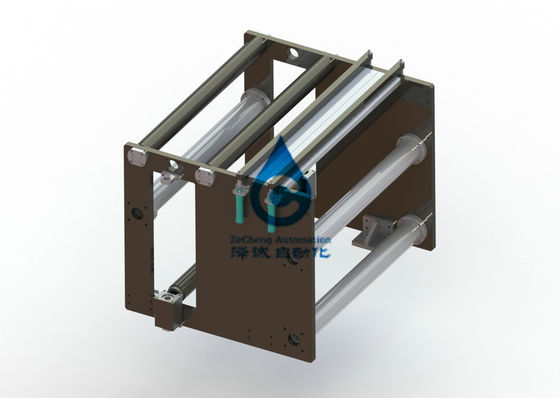

3,1, o material de bobinamento da parte de polo estão desenrolando-se automaticamente, o material de bobinamento da parte de polo são mantidos automaticamente desenrolar-se por
o motor deslizante, o eixo do inchamento do ar expande o material de bobinamento, o desvio é retificado automaticamente, e a bobina é
desenrolar-se automaticamente.
3,2. Mecanismo da tensão: rolo da gravidade do uso para manter a tensão constante.
3,3. Plataforma de reabastecimento: ao reabastecer, automaticamente a imprensa a parte de polo dianteira, pressiona a parte de polo nova após a substituição, corte
fora da parte de polo e para colar a parte dianteira e para trás duas partes de polo com fita adesiva.
3,4. Mecanismo do rolamento da fita: as movimentações de motor de piso o mecanismo do rolamento da fita para a frente através da correia síncrono. Após
a fita é afixada ao polo, o motor move-se para rolar a fita. Quando em posição, elimine.
3,5. Mecanismo de condução: depois que o sensor detecta a camada de revestimento da parte de polo, o motor de piso conduz os berços para mover-se
para a frente, e conduz a parte de polo para ir um comprimento fixo a gravar ou eliminar.

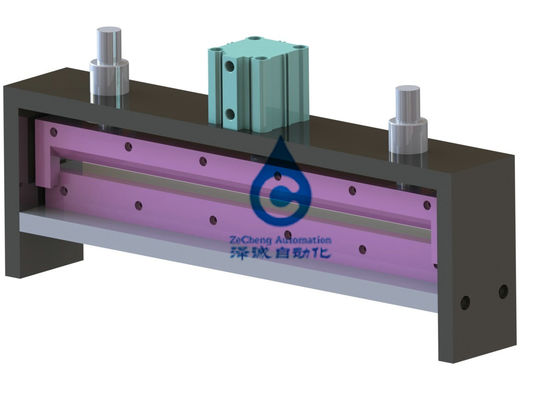

3,6. A posição do cortador é fixada, e o cortador de condução pneumático é usado para eliminar. Ao eliminar, a placa de polo é pressionada
eliminado primeiramente e então. Nenhumas rebarbas, bobinas ou quebras no de ponta da parte de polo ou da área material; Não há nenhuns risco e pó
gota no de ponta da área da folha do polo.
3,7. Durante o processo de corte inteiro, não há nenhum esticão da placa de polo; Nenhum dano a qualquer parte do polo, nenhuma poluição,
etc.
3,8. A posição do sensor da detecção é fixada.
3,9. O sensor da detecção do fixo-comprimento da fatia do polo é um sensor magnético da porta do comprimento.
3,10, eliminaram o polo no manual escolhem empilhado acima ordenadamente.

4. Ambiente do uso do produto
Ar comprimido: 0,4 ~ 0.6mpa (4-6kgf/cm), caudal de cada grupo de ar comprimido é 10L/min, taxa de utilização é 50%
Temperatura ambiental: 20 ~ 35℃
Humidade relativa: 5 ~ 55%HR
Fonte de energia: AC220V, monofásico; A flutuação da tensão é menos de ±10%; Fonte de alimentação: grau 3KVAVacuum: -101kp ~ -50kp.
