Forno de respiração do vácuo de 380 V Li Ion Battery Manufacturing Equipment Intelligent
Descrição de produto
Forno de respiração inteligente do vácuo de Single_Door do _Layer de Li Ion Battery Manufacturing Equipment Three
Descrição da função: O forno zc-zd3 tem um interno de aço inoxidável, e cada estúdio trabalha independentemente. O trabalho do aquecimento, limpar e da aeração em um modo automático da circulação. A época de cada seção de trabalho é ajustada pelo tela táctil. O forno adota o sistema de controlo do PLC, operação do tela táctil, aquecimento da explosão, dissipação de calor. O tempo de aquecimento é curto, o tempo da dissipação de calor é rápido, o efeito da preservação da pressão é bom. Métodos de aquecimento: irradiação térmica, condução de calor, inversão térmica, convecção de calor
exemplo 1.Process: (tipo de respiração: ar - ar - ar… toda a maneira ao redor)
Através do ajuste do aquecimento do forno, do tempo de aquecimento/temperatura, do vácuo que bombeiam, do ar seco e dos outros parâmetros pelo tela táctil, o PLC termina automaticamente as seguintes funções: enchimento estando de bombeamento de enchimento estando de bombeamento do ar seco do → do → do vácuo do → do ar seco do → do → do vácuo (ciclo repetido); O sistema de alarme de temperatura excessiva e ultrassônico pode automaticamente desligar o corpo de aquecimento. O processo da operação pode ser ajustado de acordo com as exigências reais do cliente
estrutura 2.Oven: 1) o equipamento é compacto e razoável na estrutura, bonita na aparência e ocupa pouco espaço. 2) o equipamento é simples operar-se, nenhum treinamento profissional é exigido, e os trabalhadores podem facilmente dominá-lo. 3) o equipamento adota a válvula de controle do texto, vácuo que bombeia e o enchimento do nitrogênio, que tem a eficiência elevada, salvar pessoais e fornece o bom desempenho de produto. 4) o equipamento é dividido três em camadas superiores, médias e mais baixas, forro grossos, corrosão de aço inoxidável de 3mm 304 forte resistência, único controle da única porta, sem afetar-se. 5) o dispositivo é equipado com o rodízio movente universal, que pode facilmente ser movido quando o dispositivo é deslocado. 6) o equipamento adota o tipo de aquecimento interno de aquecimento de aço inoxidável da bobina do tubo 304, o controle de temperatura é uniforme, o equipamento foi 80℃, 100℃, 120℃ e outros pontos de monitoração da temperatura para monitorar a temperatura antes da fábrica, de modo que a temperatura de cada equipamento na hora diferente de ser uniforme. 7) o equipamento é selado com tira do selo da borracha de silicone, e a porta é feita do vidro temperado grosso de 15mm. Cada porta é projetado com uma janela de observação. 8) o sistema de fã de circulação está na parte traseira.
parâmetros 3.Equipment técnicos: 1) temperatura do forno: temperatura ambiente ~ 150℃ (pode ser ajustado). 2) dimensões totais do forno: 1280 x 1140 x 1900 milímetros 3) especificação do tanque: (profundidade) × 660 (largura) ×750 330 (altura) milímetro. 4) tensão de funcionamento: 380V/AC, único controle do circuito da caixa. 5) poder total do forno: 8KW. 6) erro da temperatura do tanque: ±2℃ (nenhuma carga). 7) tempo de aquecimento: 1 hora para a estabilização da temperatura do núcleo da nenhum-carga. 8) temperatura de superfície: quando o equipamento funcionar em 120℃, o ≤40℃ de superfície. 9) controle de temperatura principal do aquecimento: erro da temperatura da exposição dentro de 1℃. 10) controle de aquecimento do aquecimento principal: ao aquecer-se, o interruptor de segurança é ajustado a 150℃. 11) verifique a uniformidade da temperatura em 8 pontos dentro do tanque antes que o equipamento saa da fábrica, e o tanque e a exposição a temperatura pode ser controlada dentro de ±2℃. 12) incluindo o sistema de circulação do vento, capaz da programação do processo e do controlo automático. 13) com a função de alta temperatura do alarme, automática sobre o alarme da temperatura. 14) material dessecante do quadro: placa laminada grossa de alta qualidade. 15) secando materiais da câmara: todos fizeram de 3mm densamente 304 de aço inoxidável. 16) dispositivo de controle elétrico: controlado pelo relé de circuito integrado, feito de acessórios elétricos marcados. 17) com função automática da proteção da falha de energia, alarme de temperatura excessiva automático e baixo alarme do vácuo. 18) método de cozimento: o tubo de aquecimento é aquecido em torno da câmara de ar, e o ar quente é circulado. 19) tempo de armazenagem do vácuo: ≥98% após 24 horas sob a condição de -0.1mpa. 20) grau do vácuo: -- 0.1mpa. 21) modo de controle: Controlo automático do PLC do xinjie. 22) peso do equipamento: sobre 650kg.

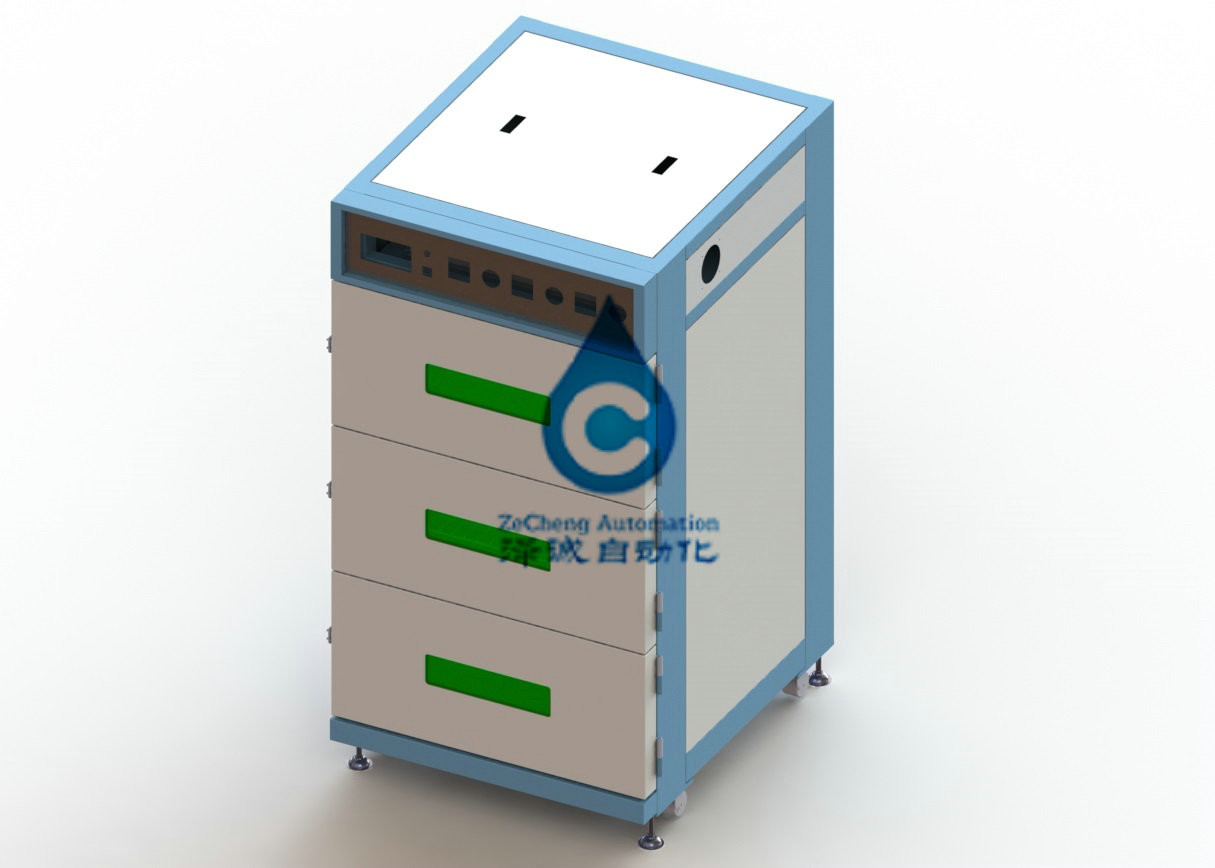

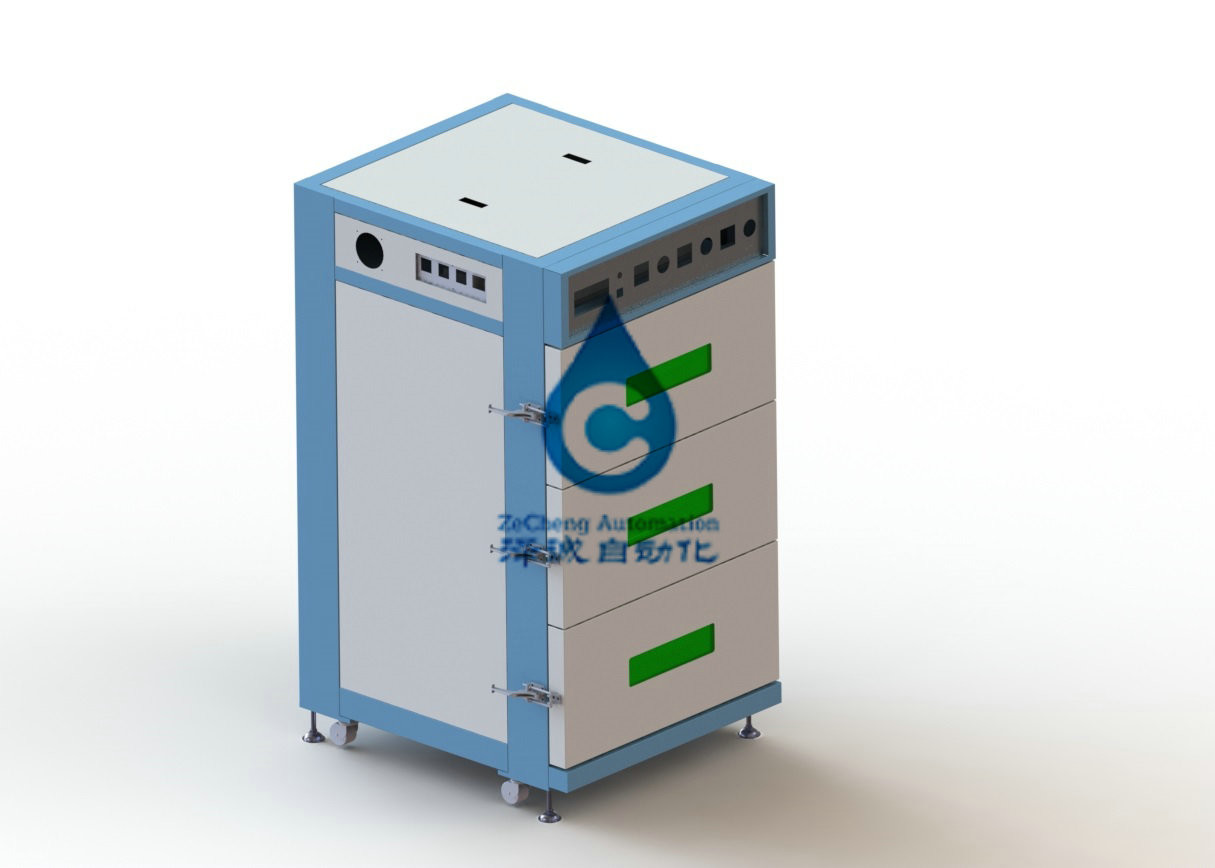

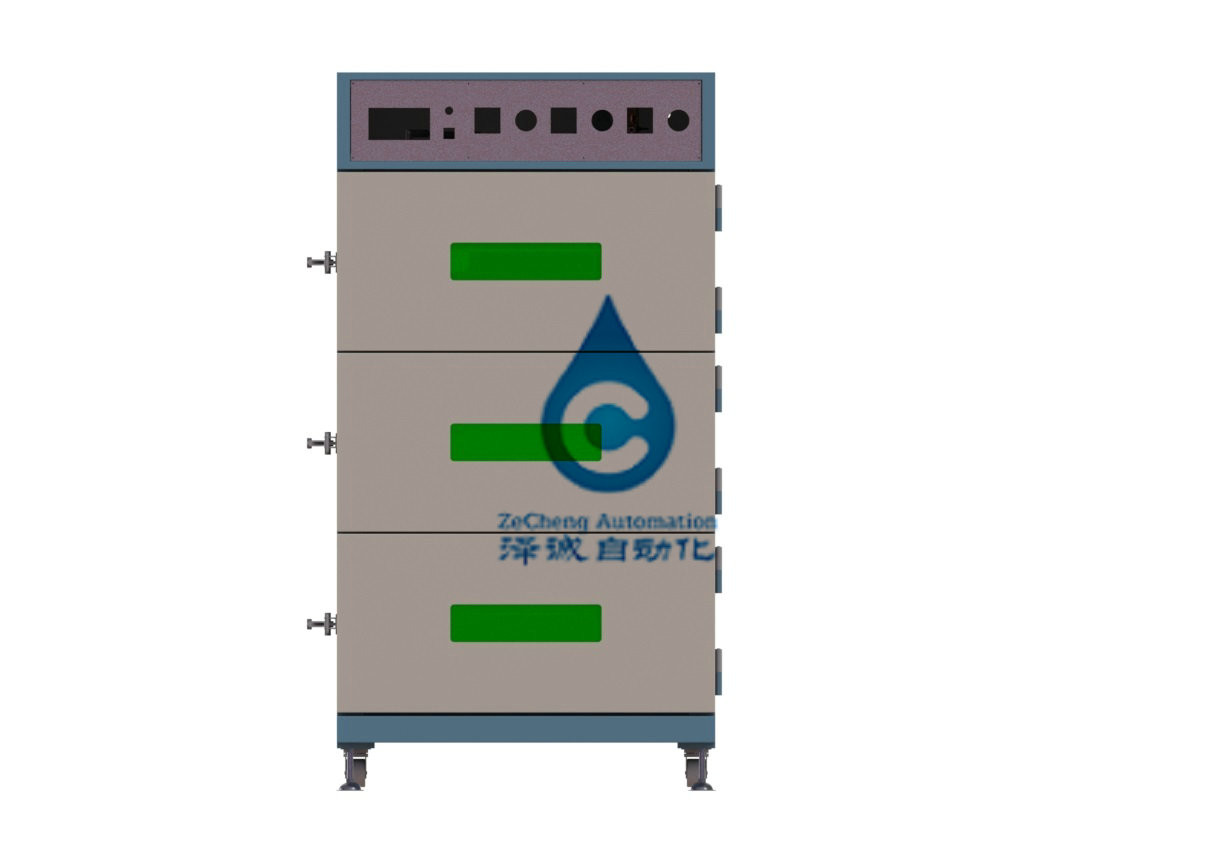

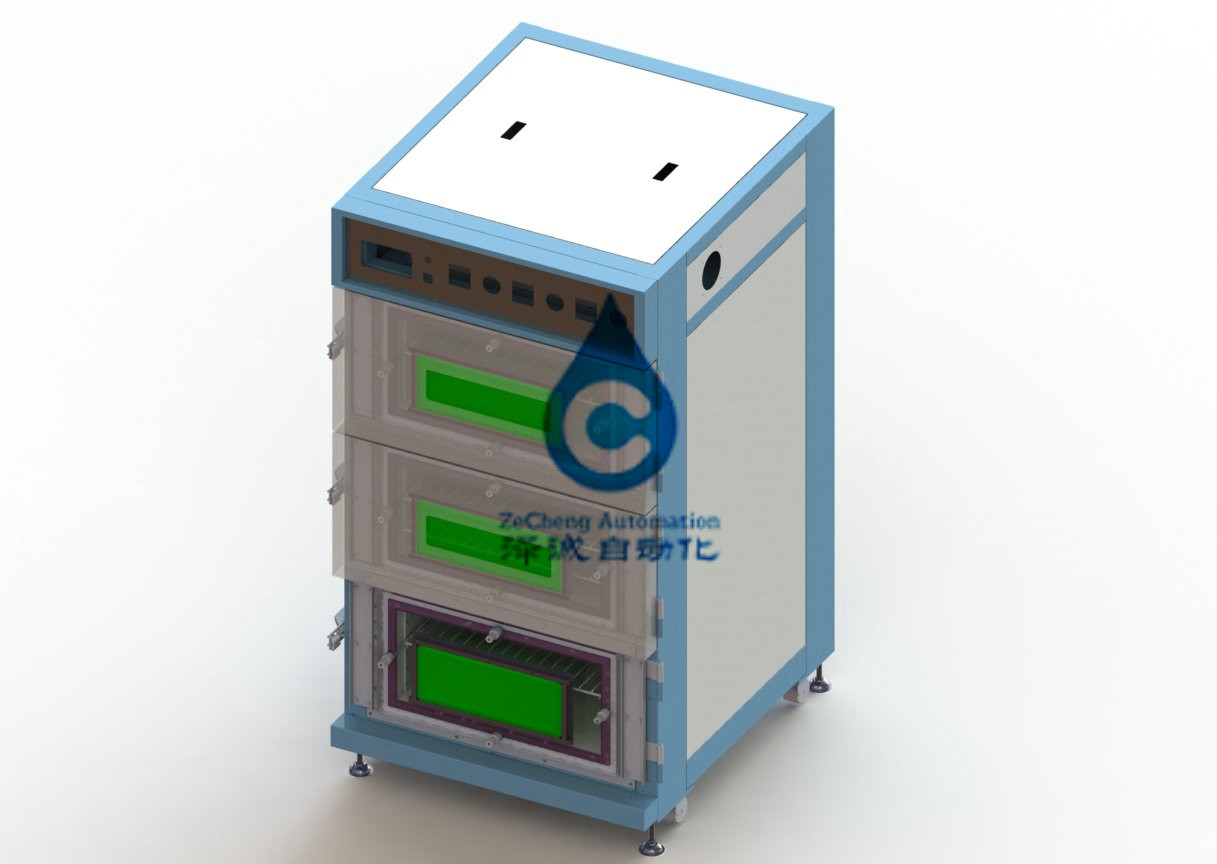

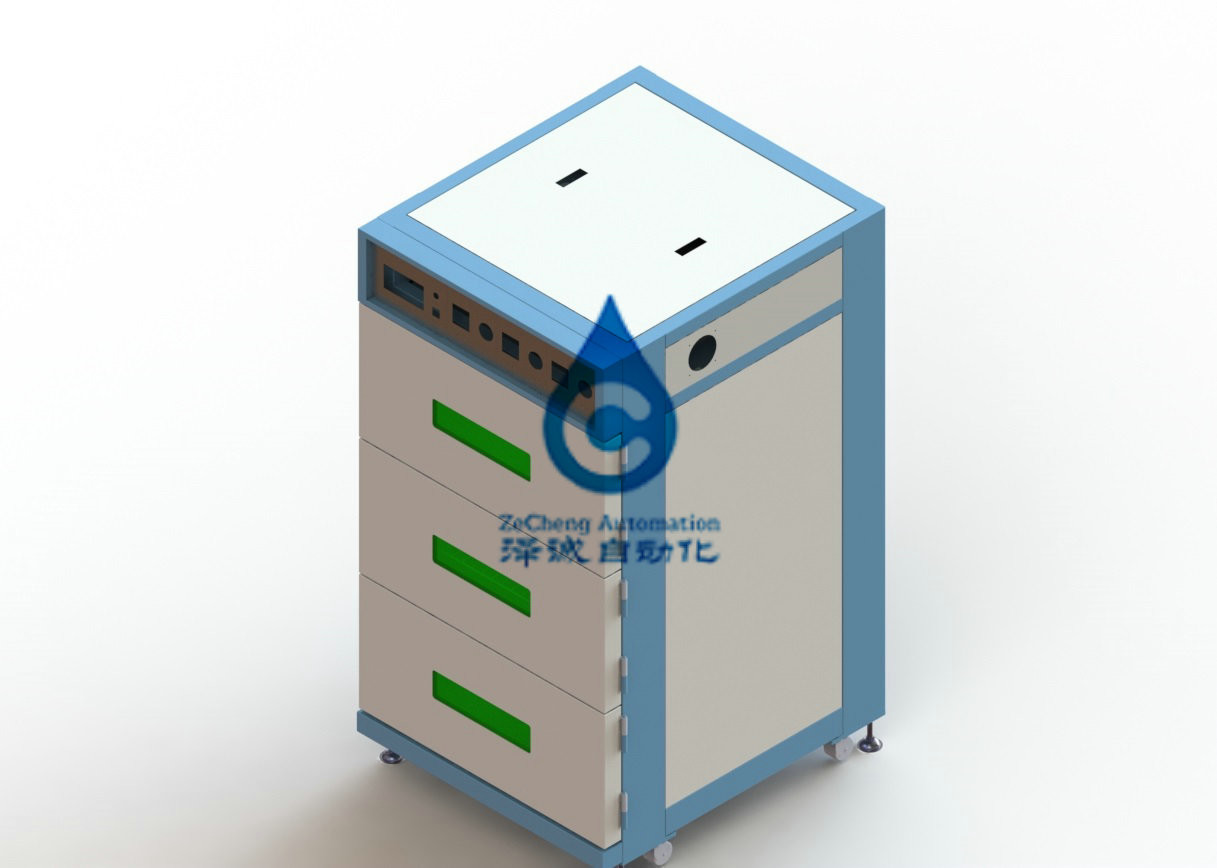

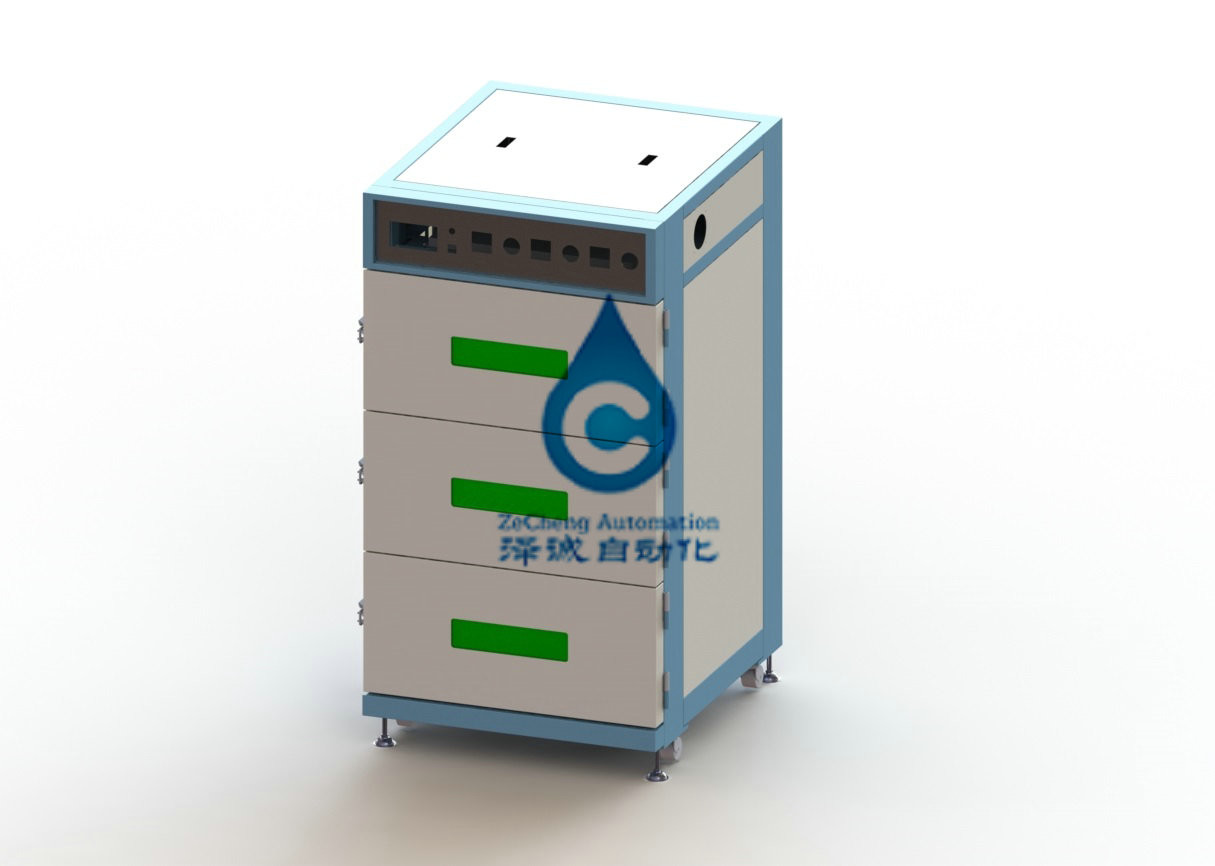

ambiente 4.Operating: 1) temperatura: -30℃~70℃. 2) umidade: abaixo de 75%. 3) local: nenhumas poluição e interferência eletromagnética não forte. Nota: o comprador fornecerá o gás ou o nitrogênio seco, vácuo e ar comprimido acima de 5.5bar Anexo 2: diagrama esquemático do equipamento (lado do plano 1 do armário elétrico, do fã na parte traseira do equipamento) Especificação do tanque: (profundidade) × 660 (largura) ×750 330 (altura) milímetro Dimensões: 1280 x 1140 x 1900 milímetros.
